Электродвигатель ВРА 160S6 РВ ExdI

Электродвигатель ВРА 160S6 РВ ExdI – это специализированный асинхронный трехфазный мотор во взрывонепроницаемом исполнении, предназначенный для безопасной работы в условиях, опасных по газу (метан) и угольной пыли. Его ключевое назначение – привод стационарных установок на шахтах и подземных выработках. Основные преимущества: высокая надежность, продолжительный режим работы S1 и соответствие строгим стандартам взрывозащиты.

Описание и назначение

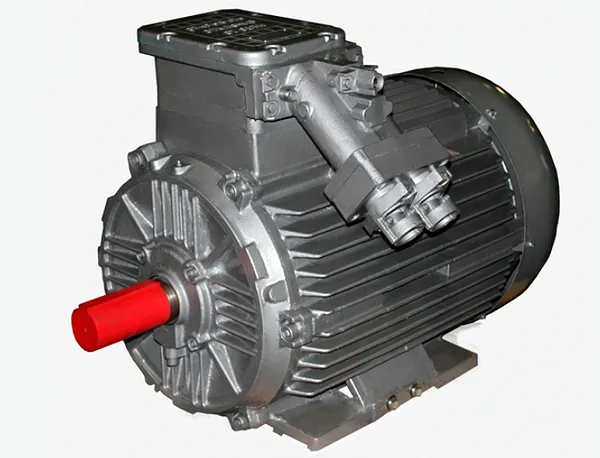

Электродвигатель ВРА 160S6 РВ ExdI представляет собой серию асинхронных рудничных двигателей с короткозамкнутым ротором. Это оборудование разработано для эксплуатации в экстремальных условиях горнодобывающей и перерабатывающей промышленности, где присутствует риск взрыва из-за скопления метана или угольной пыли. Основная задача данного электродвигателя – обеспечивать бесперебойную и, что самое важное, безопасную работу вентиляторов, конвейеров, насосов и прочих механизмов подземной инфраструктуры.

Отличительной особенностью электродвигателя ВРА 160S6 РВ ExdI является его взрывонепроницаемая оболочка (маркировка Exd), которая предотвращает воспламенение внешней взрывоопасной атмосферы в случае возникновения искры или перегрева внутри корпуса. По сравнению с обычными промышленными моторами, данная модель имеет защищенную соединительную коробку, не требующую демонтажа при подключении кабелей, что упрощает монтаж и обслуживание в стесненных условиях шахты.

Выбирая электродвигатель ВРА 160S6 РВ ExdI, вы получаете агрегат с проверенной конструкцией, обеспечивающий длительный ресурс (не менее 30 тысяч часов до капремонта) и устойчивость к вибрациям. Для привода ответственных механизмов в опасных зонах это оптимальное решение, сочетающее в себе требуемую производительность и высший уровень защиты.

Вес, габариты, код ТН ВЭД, ГОСТ

Надежный труженик подземелья

Если бы электродвигатель ВРА 160S6 РВ ExdI был шахтером, он никогда бы не жаловался на темноту и пыль – он бы просто тихо и уверенно крутил свой вал, зная, что его броня выдержит любой вызов. Его девиз: «Искра во мне останется при мне».

Технические характеристики

Принцип работы

Принцип работы электродвигателя ВРА 160S6 РВ ExdI основан на создании вращающего магнитного поля в статоре при подаче трехфазного напряжения. Это поле индуцирует токи в короткозамкнутом роторе, что приводит его во вращение. Конструкция взрывонепроницаемой оболочки (Exd) спроектирована таким образом, чтобы в случае возможного внутреннего взрыва, вызванного неисправностью, пламя и продукты горения не вышли наружу и не воспламенили внешнюю взрывоопасную среду. Оболочка обладает достаточной механической прочностью, а зазоры между ее соединениями рассчитаны на безопасное охлаждение и сброс давления.

Влияние напряжения и частоты сети напрямую определяет скорость вращения и развиваемый момент. Поэтому для стабильной работы двигателя важно соответствие параметров питающей сети номинальным значениям. Внутри двигателя ключевую роль играют надежная изоляция обмоток, система подшипников и герметичные вводы кабеля, которые в совокупности обеспечивают долговечность и безопасность.

При эксплуатации электродвигателя ВРА 160S6 РВ ExdI необходимо обращать внимание на температурный режим, обеспечение качественного электропитания и регулярную проверку состояния подшипников. Нарушение этих условий может привести к перегреву, повышенному износу и, как следствие, снижению взрывозащитных свойств оборудования.

Лайфхак от монтажника

При подключении кабеля к защищенной коробке электродвигателя ВРА 160S6 РВ ExdI всегда проверяйте целостность и правильность установки уплотнительных сальников на кабельных вводах. Даже небольшая щель может нарушить герметичность оболочки и снизить уровень взрывозащиты. Затягивайте вводные гайки с рекомендованным моментом – не перетягивайте, чтобы не повредить уплотнение.

Температурный режим и срок службы

Электродвигатель ВРА 160S6 РВ ExdI рассчитан на работу в широком диапазоне температур окружающей среды, который определяется его климатическим исполнением (например, У2.5 для умеренного климата). Для обеспечения заявленного ресурса критически важно не допускать перегрева обмоток выше допустимого класса изоляции. Качество электроэнергии (стабильность напряжения и частоты) также напрямую влияет на температурный режим и общий срок службы.

На ресурс двигателя серьезно влияет качество окружающей среды: повышенное содержание угольной или другой абразивной пыли может ускорить износ подшипников и ухудшить теплоотдачу. При соблюдении условий эксплуатации, описанных в руководстве, и проведении планового технического обслуживания, данный электродвигатель отрабатывает не менее 30 000 часов до первого капитального ремонта.

Область применения

Электродвигатель ВРА 160S6 РВ ExdI находит применение в отраслях, где требуется работа во взрывоопасных средах. В машиностроении и автомобильной промышленности он может применяться в окрасочных цехах. Однако его основная специализация – горнодобывающая промышленность, нефтегазовая отрасль, металлообработка и химическая промышленность, где присутствуют газы и пыль.

На шахтах этот двигатель приводит в действие вентиляторы главного проветривания, конвейеры для угля и породы, подъемные механизмы и насосы водоотлива. В нефтегазовой отрасли его используют на дожимных насосных станциях и в помещениях подготовки сырья. В химической и текстильной промышленности он обеспечивает работу оборудования в зонах с выделением легковоспламеняющихся паров и взрывоопасной пыли. Таким образом, купить электродвигатель ВРА 160S6 РВ ExdI – значит обеспечить безопасность критически важных процессов в опасных зонах.

Современные технологии

Интеграция взрывозащищенных электродвигателей, таких как ВРА 160S6 РВ ExdI, в концепцию Industry 4.0 открывает новые возможности. Оснащенные датчиками вибрации и температуры, они могут подключаться к системам IoT для мониторинга состояния в реальном времени. Данные о работе двигателя поступают на ПЛК или в SCADA-систему, позволяя осуществлять предиктивное обслуживание и предотвращать внезапные отказы даже в самых труднодоступных подземных выработках.

Обслуживание и ремонт

Для продления срока службы электродвигателя ВРА 160S6 РВ ExdI необходимо строго соблюдать межсервисные интервалы, указанные в инструкции по эксплуатации. Регламентное обслуживание включает в себя контроль вибрации, проверку состояния подшипников, измерение сопротивления изоляции и очистку наружных поверхностей от пыли для обеспечения теплоотвода. Особое внимание стоит уделять герметичности взрывонепроницаемой оболочки и целостности уплотнительных элементов.

Быстрее всего изнашиваются подшипниковые узлы и уплотнения вала. Своевременная замена смазки и сальников существенно увеличивает межремонтный период. При любых ремонтных работах, связанных с вскрытием оболочки, необходимо привлекать специализированный персонал, имеющий допуск к работе со взрывозащищенным оборудованием, чтобы не нарушить сертификацию изделия.

Ремкомплект или ЗИП

В комплект быстроизнашиваемых запасных частей (ЗИП) для электродвигателя ВРА 160S6 РВ ExdI обычно входят подшипники (радиальные и упорные, соответствующие типоразмеру), сальниковые уплотнения вала (манжеты), уплотнительные прокладки для корпусных разъемов, крепежные элементы (болты, гайки, шайбы). Также к ЗИП могут относиться щетки (если двигатель имеет фазный ротор, но в данной модели ротор короткозамкнутый) и контактные кольца. Оригинальные ремонтные комплекты и отдельные запчасти можно заказать через наших менеджеров, что гарантирует сохранение всех сертификационных характеристик после ремонта.

Аналоги устройства

1. Взрывозащищенный двигатель РВ 132M4 ExdI – аналог меньшей мощности, 7.5 кВт, для менее нагруженных приводов.
2. Асинхронный мотор серии ВРП 180L8 ExdI – модель с большим крутящим моментом и пониженной частотой вращения.
3. Электродвигатель исполнения Ex de IIC T6 – с повышенным уровнем взрывозащиты для сред с водородом.
4. Двигатель с фланцевым креплением IM 3011 и встроенным тормозом – для механизмов, требующих быстрой остановки.
5. Взрывозащищенный двигатель с повышенной степенью защиты IP65 – для работы в условиях прямого воздействия водяных струй.

Условное обозначение

Расшифровка модельного кода ВРА 160S6 РВ ExdI:

Экономические выгоды

Применение надежного электродвигателя ВРА 160S6 РВ ExdI ведет к значительному снижению простоев дорогостоящего шахтного или производственного оборудования благодаря высокой отказоустойчивости. Грамотный подбор мощности и правильная эксплуатация оптимизируют энергопотребление. Длительный межремонтный ресурс (30+ тыс. часов) снижает затраты на техобслуживание и закупку запасных частей, что напрямую улучшает окупаемость (ROI) проекта. Инвестиции в качественное взрывозащищенное оборудование всегда оправданы с точки зрения предотвращения аварий и обеспечения непрерывности производства.

Изображения

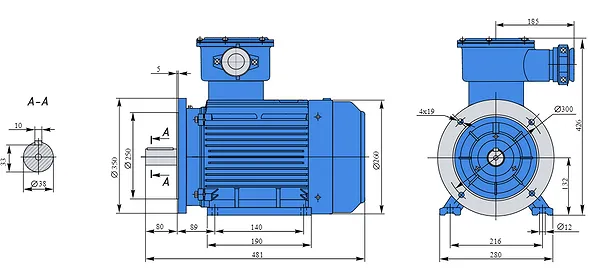

Габаритные и присоединительные размеры

Общие габариты электродвигателя ВРА 160S6 РВ ExdI составляют 426 мм по высоте, 481 мм по длине (включая выступающий вал) и 260 мм по ширине. Вес агрегата – 85 кг, что требует применения соответствующих грузоподъемных средств при монтаже.

Тип присоединения определяется монтажным исполнением (IM). Исполнение IM 1001 предполагает крепление на лапах через монтажные отверстия в станине. Исполнение IM 2001 комбинирует лапы и фланец, а IM 3011 – только фланец диаметром 350 мм. Диаметр выходного вала стандартный – 38 мм с шпоночным пазом. При установке в ограниченном пространстве подземных выработок критически важно заранее проверить соответствие габаритных и присоединительных размеров поставляемого двигателя посадочным местам существующего оборудования.

Примеры заказа

Модель электродвигатель ВРА 160S6 РВ ExdI IM1001 У2.5 IP55 – базовое исполнение на лапах для умеренного климата.

Модель электродвигатель ВРА 160S6 РВ ExdI IM3011 Т2.5 IP54 – фланцевое исполнение для тропического климата.

Модель электродвигатель ВРА 160S6 РВ ExdI IM2001 УХЛ2.5 IP55 – комбинированное крепление (лапы+фланец) для холодного климата.

Адаптация к российским условиям

Электродвигатель ВРА 160S6 РВ ExdI полностью адаптирован к эксплуатации в сложных российских условиях. Его климатические исполнения (У2.5, УХЛ 2.5, Т2.5) покрывают все регионы – от крайнего севера до жаркого юга. Двигатель рассчитан на работу при возможных колебаниях напряжения в промышленных сетях и совместим с требованиями отечественных нормативов для рудничного оборудования. Его конструкция проверена десятилетиями эксплуатации на угольных шахтах Кузбасса и Воркуты, нефтяных месторождениях Западной Сибири и других объектах промышленности РФ и стран СНГ.

Работа в экстремальных условиях

Электродвигатель ВРА 160S6 РВ ExdI сохраняет работоспособность в экстремальных условиях: при отрицательных температурах до -40°C (для исполнения УХЛ) и в запыленных атмосферах с содержанием угольной пыли. Его взрывонепроницаемая оболочка обеспечивает защиту даже при образовании внутри воспламеняющейся смеси. Конструкция допускает проведение основных диагностических процедур (измерение сопротивления изоляции, проверку подшипников) без полной разборки, что актуально для полевых условий шахты.

Возможность работы на Марсе или Луне

Если бы на Марсе велась добыча полезных ископаемых в условиях разреженной, но взрывоопасной атмосферы, электродвигатель ВРА 160S6 РВ ExdI стал бы отличным кандидатом для привода буровых установок. Его герметичная оболочка защитила бы внутренности от марсианской пыли, а исполнение для широкого температурного диапазона позволило бы работать при -100°C. Конечно, пришлось бы доработать систему охлаждения для вакуума Луны и защитить материалы от космической радиации, но запас прочности и надежности у этой конструкции – внеземной.

Часто задаваемые вопросы

Какой срок гарантии на электродвигатель ВРА 160S6 РВ ExdИ?
На данный электродвигатель предоставляется гарантия от производителя сроком 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки.

Возможна ли доставка в мой город?
Мы осуществляем доставку оборудования по всей территории России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка производится со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону.

Можно ли заменить этим двигателем аналогичный устаревший?
Да, при условии совпадения основных параметров: мощности, частоты вращения, монтажных размеров и, самое главное, маркировки взрывозащиты (ExdI). Рекомендуем прислать данные заменяемой модели нашему инженеру для точного подбора аналога и проверки соответствия.

Нужно ли специальное разрешение для монтажа и эксплуатации этого двигателя?
Да, монтаж, подключение и обслуживание взрывозащищенного оборудования, включая электродвигатель ВРА 160S6 РВ ExdI, должны производиться персоналом, прошедшим специальное обучение и имеющим соответствующую группу допуска по электробезопасности и для работ во взрывоопасных зонах.
