| Мощность | 15 |
| Частота, об/мин | 3000 |
| Вес, кг | 145 |

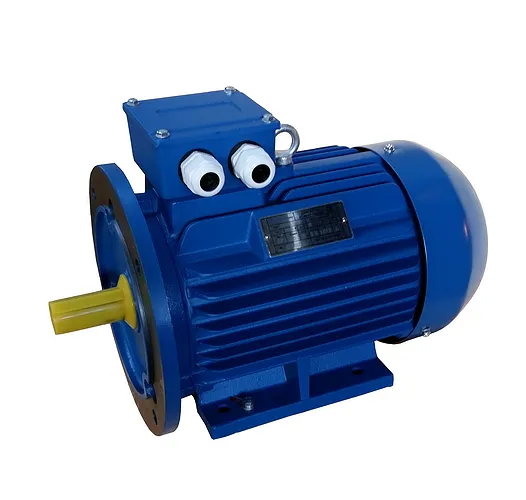

Электродвигатель ВРА 160S2 РВ ExdI — это надежный трехфазный асинхронный мотор во взрывобезопасном исполнении, разработанный для продолжительной работы в условиях рудников, шахт и других опасных производств. Данная модель сочетает в себе высокую мощность 15 кВт, эффективный КПД и соответствие строгим стандартам взрывозащиты, обеспечивая безопасный привод стационарного оборудования.
Электродвигатель ВРА 160S2 РВ ExdI представляет собой технически сложное изделие, предназначенное для эксплуатации в средах, опасных по взрыву газа (метана) или угольной пыли. Его основное назначение — обеспечить надежный и безопасный привод вентиляторов, насосов, конвейеров и других механизмов в подземных горных выработках, на обогатительных фабриках и в иных производствах добывающей промышленности. Отличительной особенностью электродвигателя ВРА 160S2 РВ ExdI является исполнение корпуса типа «взрывонепроницаемая оболочка». Эта конструкция предотвращает передачу взрыва, который может произойти внутри корпуса, во внешнюю опасную среду. Именно такое исполнение маркируется как РВ ExdI и является обязательным для работы в шахтах категории I по газу. Выбирая электродвигатель ВРА 160S2 РВ ExdI, вы получаете агрегат с высокой механической прочностью и продуманной системой защиты.
Ключевой особенностью двигателя является его режим работы S1 (продолжительный), что позволяет ему работать без остановок в течение длительного времени, что критически важно для непрерывных производственных циклов. Благодаря высокой надежности и простой конструкции срок службы электродвигателя ВРА 160S2 РВ ExdИ до первого капитального ремонта составляет не менее 30 000 часов. В сравнении с общепромышленными моделями, рудничный электродвигатель ВРА 160S2 РВ ExdI имеет усиленную конструкцию, специальные уплотнения и защищенную соединительную коробку, не требующую демонтажа для подключения кабеля. Это сокращает время монтажа и повышает общую безопасность эксплуатации. Технические характеристики электродвигателя ВРА 160S2 РВ ExdI, такие как напряжение 380/660 В, высокая кратность пускового момента и КПД 89.4%, делают его энергоэффективным и адаптированным к типовым промышленным сетям.
Когда на подземном конвейере ломается обычный двигатель — это проблема. Когда выходит из строя взрывозащищенный электродвигатель ВРА 160S2 РВ ExdI — это остановка всего участка и серьезный риск. В условиях шахты он становится настоящей «рабочей лошадкой», чья надежность важнее скорости.
| Параметр | Значение для модели ВРА 160S2 |
|---|---|
| Мощность, кВт | 15 |
| Тип двигателя | Асинхронный трехфазный, с короткозамкнутым ротором |
| Напряжение, В | 380 / 660 |
| Номинальный ток, Iн, А | 28.6 |
| Частота вращения вала, об/мин | ~2930 (синхронная 3000) |
| КПД, % | 89.4 |
| Коэффициент мощности, cos φ | 0.89 |
| Кратность пускового момента (Мп/Мн) | 2.2 |
| Кратность максимального момента (Mmax/Мн) | 2.3 |
| Маркировка взрывозащиты | 1ExdIIBT4 (РВ ExdI) |
| Степень защиты IP | IP54, IP55 |
| Режим работы | S1 (продолжительный) |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Масса, кг | 136.5 |
Принцип работы электродвигателя ВРА 160S2 РВ ExdI основан на создании вращающегося магнитного поля статором при подключении к трехфазной сети. Это поле индуцирует токи в короткозамкнутом роторе ("беличья клетка"), в результате чего возникает вращающий момент. Ключевой особенностью является именно взрывозащищенное исполнение. Корпус двигателя — массивная, прочная оболочка, способная выдержать давление внутреннего взрыва, не разрушившись и не передав пламя наружу. Все соединения (коробка вводных устройств, крышки) имеют специальные лабиринтовые уплотнения или резьбовые соединения с большой плоскостью контакта, гасящие фронт пламени.
На работу и ресурс электродвигателя ВРА 160S2 РВ ExdI напрямую влияет качество питающего напряжения и температурный режим. Просадки напряжения могут привести к увеличению токовой нагрузки и перегреву обмоток. Для безопасной работы критически важно строгое соответствие фактических условий эксплуатации заявленным в маркировке: категория взрывоопасной смеси (IIB), температурный класс (T4). Внутри двигателя также присутствуют элементы термической защиты (встроенные датчики температуры в обмотках), сигнализирующие о перегреве. При эксплуатации электродвигателя ВРА 160S2 РВ ExdI необходимо следить за чистотой вентиляционных ребер корпуса, состоянием подшипниковых узлов и надежностью заземления.
Типичная ошибка при монтаже электродвигателя ВРА 160S2 РВ ExdI — небрежная затяжка болтов на взрывонепроницаемых соединениях коробки. Малейшая щель нарушает целостность оболочки и лишает устройство взрывозащиты. Всегда используйте динамометрический ключ по спецификации производителя.
Рабочий температурный диапазон электродвигателя ВРА 160S2 РВ ExdI определяется его климатическим исполнением (У2.5, Т2.5, УХЛ 2.5). Как правило, нижний предел составляет -40°C для холодного климата (ХЛ), а верхний — до +40°C. Однако важно учитывать, что температура поверхности корпуса в точке маркировки (T4) не должна превышать +135°C во избежание воспламенения внешней среды. Нагрев двигателя напрямую влияет на ресурс изоляции обмоток и состояние смазки в подшипниках. Температурный класс T4 означает, что устройство безопасно для сред с температурой воспламенения выше +135°C.
Срок службы электродвигателя ВРА 160S2 РВ ExdИ в первую очередь зависит от соблюдения температурного режима, качества питающего напряжения и своевременного обслуживания. При правильной эксплуатации в номинальном режиме S1 и использовании рекомендуемых смазок ресурс до капитального ремонта (перемотки) составляет не менее 30 000 часов. Регулярная проверка состояния подшипников, виброакустического контроля и сопротивления изоляции позволяет значительно продлить этот срок. Высокий КПД 89.4% также способствует меньшему выделению тепла и, как следствие, более долгой работе изоляционных материалов. Правильный выбор и эксплуатация электродвигателя ВРА 160S2 РВ ExdI — это гарантия многолетней бесперебойной работы.
Электродвигатель ВРА 160S2 РВ ExdИ находит применение во множестве отраслей, где требуется безопасный привод во взрывоопасных средах. Основные сферы: горнодобывающая промышленность (привод вентиляторов главного и местного проветривания, насосов водоотлива, конвейеров, подъемных машин в шахтах); нефтегазовая отрасль (привод насосов на установках подготовки и перекачки нефти и газа, в зонах с наличием паров углеводородов); химическая промышленность (привод мешалок, насосов, вентиляторов в цехах, где возможно образование взрывоопасных смесей паров и пыли); машиностроение и металлообработка (установки в окрасочных камерах, участки обработки легковоспламеняющихся материалов); деревообработка (оборудование в зонах скопления древесной пыли); текстильная промышленность (помещения с концентрацией текстильной пыли); строительство (временные установки в тоннелях, где возможен выход метана); ЖКХ (насосные станции в подвальных помещениях, куда возможен подсчет бытового газа). В каждой из этих отраслей электродвигатель ВРА 160S2 РВ ExdI обеспечивает безопасность и непрерывность технологического процесса.
Современные электродвигатели ВРА 160S2 РВ ExdИ все чаще интегрируются в концепцию Industry 4.0. Оснащенные датчиками вибрации, температуры обмоток и подшипников, они передают данные на ПЛК или в облако для предиктивного обслуживания. Это позволяет прогнозировать срок замены подшипников или ухудшение состояния изоляции, предотвращая внезапные остановки. Совместимость с IoT-платформами дает возможность удаленного мониторинга состояния взрывозащищенного оборудования даже в самых труднодоступных местах шахты, повышая общую безопасность и эффективность производства.
Для продления срока службы электродвигателя ВРА 160S2 РВ ExdI необходимо проводить регулярное техническое обслуживание. Оно включает в себя визуальный осмотр целостности корпуса и взрывонепроницаемых соединений, очистку наружных ребер охлаждения от грязи и пыли, проверку состояния вводной коробки и кабельного ввода. Наиболее подвержены износу подшипниковые узлы. Своевременная замена смазки (тип и периодичность указаны в паспорте) — ключевой фактор надежности. Также со временем может ухудшаться сопротивление изоляции обмоток из-за влаги, перегревов или старения материалов. Рекомендуется периодически измерять сопротивление мегомметром.
При выходе из строя капитальный ремонт электродвигателя ВРА 160S2 РВ ExdИ должен производиться в специализированных мастерских, имеющих лицензию на ремонт взрывозащищенного оборудования. После любого вскрытия взрывонепроницаемой оболочки (замена подшипников, перемотка статора) требуется проверка целостности фланцевых соединений и соответствия зазоров, а также повторная сертификация или экспертиза соответствия требованиям взрывозащиты. Общие рекомендации: используйте только оригинальные или сертифицированные запасные части, не нарушайте конструкцию взрывозащиты и проводите регламентные работы по графику.
Для поддержания работоспособности электродвигателя ВРА 160S2 РВ ExdI рекомендуется иметь запас быстроизнашиваемых деталей и ремонтный комплект (ЗИП). В его состав, как правило, входят: подшипники качения (в сборе с защитными шайбами и уплотнениями), комплект сальниковых уплотнений вала, набор уплотнительных колец и прокладок для взрывонепроницаемых соединений коробки и крышек, крепежные изделия (болты, шайбы, гайки), щеточный узел (если применимо), вводные сальники для кабеля. Возможен заказ оригинального ЗИП у производителя или поставщика, что гарантирует полное соответствие параметров и материалов, а также сохранение сертификации изделия по взрывозащите после ремонта.
Помимо модели ВРА 160S2, существуют другие варианты исполнения и аналоги взрывозащищенных двигателей для схожих условий. Их выбор зависит от требуемых параметров:
1. ВРА 160M2 РВ ExdI — аналогичное исполнение, но с иным типом крепления (лапы/фланец).
2. ВРП 160S2 РВ ExdI — двигатель с повышенным скольжением для частых пусков.
3. Взрывозащищенный двигатель с мощностью 18.5 кВт, 3000 об/мин, исполнение ExdI — модель следующего типоразмера для больших нагрузок.
4. Двигатель 15 кВт, 1500 об/мин, IP55, ExdIIBT4 — вариант с пониженной частотой вращения для привода поршневых насосов.
5. Модификация с встроенным тормозом и степенью защиты IP65 — для механизмов, требующих быстрой остановки и работы в условиях большого количества пыли или водяных брызг.
| Элемент кода | Расшифровка |
|---|---|
| ВРА | Взрывозащищенный рудничный асинхронный двигатель |
| 160 | Высота оси вращения (160 мм) |
| S | Установочный размер по длине станины (короткий) |
| 2 | Количество полюсов (2 полюса = ~3000 об/мин) |
| РВ | Рудничное взрывозащищенное исполнение |
| ExdI | Взрывозащита: искробезопасная цепь для рудничного оборудования I категории |
Инвестиция в надежный электродвигатель ВРА 160S2 РВ ExdI напрямую влияет на экономику производства. Во-первых, его высокая надежность и ресурс свыше 30 000 часов минимизируют простои дорогостоящего шахтного оборудования. Во-вторых, высокий КПД (89.4%) и хороший коэффициент мощности снижают потери в сети и расход электроэнергии. В-третьих, соответствие стандартам взрывозащиты предотвращает риски аварий с колоссальными финансовыми и репутационными потерями. В итоге, использование качественного взрывозащищенного двигателя оптимизирует совокупную стоимость владения и улучшает ROI (окупаемость инвестиций) за счет снижения эксплуатационных расходов и увеличения общей производительности линии.

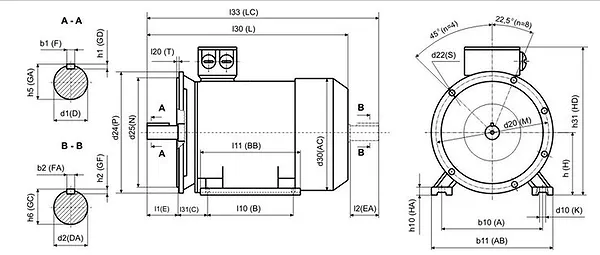

Электродвигатель ВРА 160S2 РВ ExdI имеет стандартизированные габариты и установочные размеры, соответствующие высоте оси вращения 160 мм. Общие габаритные размеры составляют 480 мм (высота), 640 мм (длина) и 313 мм (ширина/глубина). Вылет и диаметр вала строго нормированы: диаметр вала — 42 мм, его длина зависит от типа крепления. Стандартные монтажные исполнения по IM: IM 1001 (на лапах), IM 2001 (лапы + фланец), IM 3011 (фланец без лап). При монтаже на фланец используется отверстие диаметром 350 мм с крепежными отверстиями по соответствующему стандарту. При установке в ограниченном пространстве шахтного оборудования особое внимание следует уделить обеспечению свободного доступа для охлаждения (вентиляционные ребра) и удобства обслуживания вводной коробки. Присоединительные размеры электродвигателя ВРА 160S2 РВ ExdI унифицированы для стыковки с редукторами, муфтами и насосами.
Модель ВРА 160S2 РВ ExdI У2.5 IP55 — двигатель с климатическим исполнением У2.5 и степенью защиты IP55 для умеренного климата.
Модель ВРА 160S2 РВ ExdI ИМ 2001 — двигатель с комбинированным креплением (лапы и фланец) для специальных установок.
Модель ВРА 160S2 РВ ExdI с термодатчиками — модификация со встроенными датчиками температуры в обмотках для подключения к системе телеметрии.
Электродвигатель ВРА 160S2 РВ ExdI полностью адаптирован к суровым российским условиям. Климатические исполнения У2.5 (умеренный климат до -40°C) и УХЛ2.5 (холодный климат) позволяют использовать его от Калининграда до Якутии. Конструкция рассчитана на работу с отечественными смазками и в условиях нестабильного качества промышленного электроснабжения, характерного для некоторых удаленных месторождений. Двигатель сертифицирован по российским стандартам (ГОСТ Р) на взрывозащиту и готов к эксплуатации на объектах горнодобывающей промышленности, ЖКХ и нефтегазового комплекса по всей территории РФ и стран СНГ, обеспечивая надежность и соответствие требованиям технического регламента.
Электродвигатель ВРА 160S2 РВ ExdI спроектирован для работы в экстремальных условиях подземных шахт. Он сохраняет работоспособность при температурах окружающего воздуха до -40°C (для исполнения УХЛ) и повышенной влажности. Корпус со степенью защиты IP55 предохраняет внутренности от струй воды и отложений пыли. Критически важна совместимость с применяемыми в России смазочными материалами для подшипников и резинотехническими изделиями, устойчивыми к агрессивной шахтной атмосфере. Конструкция двигателя допускает проведение базовых диагностических процедур (замер вибрации, температуры, сопротивления изоляции) непосредственно на месте эксплуатации, что позволяет оценивать его состояние без немедленной отправки в ремонтную мастерскую.
Если бы на Марсе добывали полезные ископаемые, электродвигатель ВРА 160S2 РВ ExdI мог бы стать кандидатом на привод шлюзовых механизмов или систем вентиляции марсианских модулей. Его взрывонепроницаемая оболочка (Exd) теоретически могла бы сохранить целостность в разреженной атмосфере или при микрометеоритной бомбардировке. Класс температуры T4 допустил бы работу рядом с нагревательными элементами. Конечно, потребовалась бы адаптация смазки под сверхнизкие температуры и вакуум, а также замена системы воздушного охлаждения. Но сам запас прочности, заложенный в конструкцию для земных шахт, говорит о его высоком инженерном потенциале.
Какова цена на электродвигатель ВРА 160S2 РВ ExdI?
Точную стоимость электродвигателя ВРА 160S2 РВ ExdИ вы можете узнать, отправив запрос через форму заказа или позвонив нашим менеджерам. Цена зависит от выбранного климатического исполнения, типа монтажа и текущих условий поставки.
Возможна ли доставка в мой город?
Да, мы осуществляем доставку электродвигателя ВРА 160S2 РВ ExdI по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки рассчитываются индивидуально.
Есть ли гарантия на двигатель и какая?
На электродвигатель ВРА 160S2 РВ ExdI, поставляемый через нашу компанию, предоставляется гарантия от производителя / поставщика сроком 12 месяцев при условии соблюдения правил транспортировки, монтажа и эксплуатации, указанных в паспорте изделия.
Чем отличается маркировка РВ ExdI от 1ExdIIBT4?
Маркировка «РВ ExdI» — это российское обозначение для рудничного взрывозащищенного оборудования I категории (по газу метану) с видом взрывозащиты «взрывонепроницаемая оболочка» (d). «1ExdIIBT4» — это полная маркировка по международной и российской системе: 1 — уровень защиты (наивысший), Ex — взрывозащищенное оборудование, d — вид защиты (оболочка), IIB — группа взрывоопасной смеси (пропан, этилен), T4 — температурный класс (нагрев поверхности до 135°C). Для шахт I категории используется упрощенное обозначение РВ ExdI.
Выбирая, где купить надежный электродвигатель ВРА 160S2 РВ ExdИ, вы делаете ставку на прямые поставки качественного промышленного оборудования. Мы предлагаем оригинальный продукт бренда Гидромаш с полным пакетом документов и гарантией 12 месяцев. Наши клиенты ценят оперативность: мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Хотите заказать электродвигатель ВРА 160S2 РВ ExdI по выгодной цене с доставкой по России и странам СНГ? Свяжитесь с нами — и мы рассчитаем ваш запрос в кратчайшие сроки, предложив оптимальные условия по цене, срокам и логистике.
