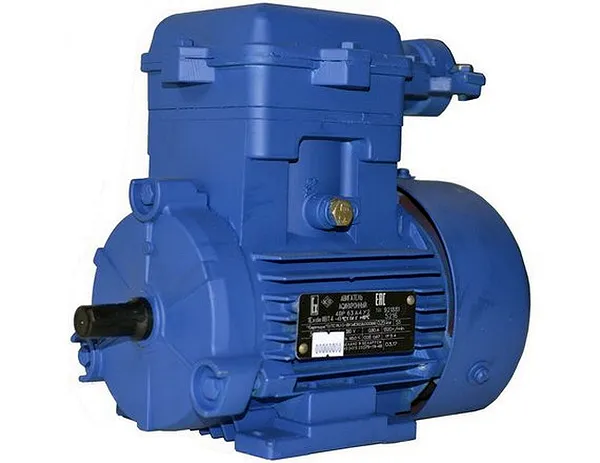

Электродвигатель 4ВР 90L2

Взрывозащищённый электродвигатель 4ВР 90L2 — это трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для безопасной работы в условиях возможного образования взрывоопасных газовых смесей. Он обеспечивает надёжный привод для промышленного оборудования при мощности 3 кВт и частоте вращения 3000 об/мин.

Описание и назначение

Электродвигатель 4ВР 90L2 является ключевым компонентом для создания взрывобезопасных технологических линий. Его основная задача — обеспечить бесперебойную механическую энергию для привода насосов, вентиляторов, конвейеров, мешалок и другого оборудования в химической, нефтегазовой, лакокрасочной и горнодобывающей промышленности. Выбор именно этого электродвигателя 4ВР 90L2 обусловлен его соответствием строгим стандартам взрывозащиты. В отличие от общепромышленных моторов, данный агрегат имеет взрывонепроницаемую оболочку типа «d», что предотвращает передачу внутреннего взрыва во внешнюю среду и искрообразование. Это делает возможной его эксплуатацию в зонах классов опасности 1 и 2 по взрывопожароопасности.

Ключевые особенности данного электродвигателя 4ВР 90L2 — высокая надёжность, продолжительный режим работы S1 и адаптация к различным условиям монтажа. Исполнение по мощности и габаритам соответствует стандарту PC-3031, что обеспечивает взаимозаменяемость с рядом отечественных аналогов при учёте установочных размеров. Расширенный диапазон климатических исполнений (У2.5, Т2.5, УХЛ 2.5) позволяет применять этот электродвигатель в различных регионах России и стран СНГ. Таким образом, электродвигатель 4ВР 90L2 решает задачи не только энергетического привода, но и комплексной промышленной безопасности.

Вес, габариты, код ТН ВЭД, ГОСТ

Не только на заводе, но и в мыслях инженера

Если бы электродвигатель 4ВР 90L2 мог говорить, он бы наверняка сказал: «Я работаю там, где другие побаиваются даже искры. Моя оболочка — это не просто корпус, это герметичный сейф для потенциальной проблемы». Надёжность этого мотора сравнима с работой часового механизма: постоянная, предсказуемая и без сюрпризов.

Технические характеристики

Принцип работы

Принцип действия электродвигателя 4ВР 90L2 основан на создании вращающегося магнитного поля статором при подаче трёхфазного напряжения. Это поле индуцирует токи в короткозамкнутом роторе (беличья клетка), что приводит к возникновению электромагнитного момента и вращению вала. Ключевая особенность этого двигателя — конструкция взрывонепроницаемой оболочки. Она рассчитана на выдерживание давления внутреннего взрыва (при возникновении искры внутри) без разрушения и без передачи взрыва во внешнюю среду через любые зазоры или соединения.

Рабочие характеристики электродвигателя 4ВР 90L2, такие как механическая перегрузочная способность (кратность момента 2,6) и высокий КПД 83,5%, обеспечивают стабильную работу под нагрузкой с минимальными потерями энергии. Важно, чтобы параметры питающей сети (напряжение, частота) соответствовали номинальным для предотвращения перегрева и снижения ресурса. Взрывозащита обеспечивается не только оболочкой, но и герметичностью вводных коробок и крышек, а также специальной конструкцией подшипниковых щитов.

Как не дать мотору «задохнуться»

Типичная ошибка при монтаже — установка электродвигателя 4ВР 90L2 вплотную к стене или оборудованию, перекрывая вентиляционные рёбра корпуса. Это нарушает естественную конвекцию и ведёт к перегреву обмоток, снижая класс изоляции и ресурс. Всегда оставляйте зазор не менее 100 мм вокруг двигателя для свободной циркуляции охлаждающего воздуха.

Температурный режим и срок службы

Электродвигатель 4ВР 90L2 рассчитан на продолжительную работу в определённом температурном диапазоне, который зависит от климатического исполнения. Для У2.5 это от –40°C до +40°C, для УХЛ 2.5 — от –50°C до +40°C. Температура окружающей среды напрямую влияет на теплоотвод и, следовательно, на нагрев обмоток. Превышение допустимой температуры окружающей среды ведёт к ускоренному старению изоляции и сокращению срока службы двигателя.

При правильной эксплуатации в номинальном режиме, с соблюдением требований к питающей сети и условиям охлаждения, ресурс электродвигателя 4ВР 90L2 составляет не менее 15–20 лет или 30 000–40 000 моточасов. Ключевыми факторами, продлевающими срок службы, являются использование рекомендуемых систем защиты (тепловые реле, устройства плавного пуска), поддержание чистоты на рабочих поверхностях (особенно рёбер охлаждения) и своевременное техническое обслуживание подшипниковых узлов.

Область применения

Электродвигатель 4ВР 90L2 находит широкое применение в отраслях, где присутствуют взрывоопасные среды: химическая промышленность (для привода насосов, перемешивающих устройств, компрессоров на производствах лаков, красок, растворителей), нефтегазовая отрасль (в системах подготовки и транспортировки нефти и газа, на насосных станциях), горнодобывающая промышленность (вентиляция шахт, конвейеры в угольных забоях), металлообработка (в покрасочных камерах, цехах с пылевыми взрывоопасными смесями).

Кроме того, этот двигатель используется в деревообработке (на линиях с образованием древесной пыли), текстильной промышленности, на объектах ЖКХ (насосные станции с потенциальным скоплением газа) и в строительстве. В каждом случае электродвигатель 4ВР 90L2 обеспечивает безопасный привод, соответствующий требованиям ПУЭ и правил промышленной безопасности для взрывоопасных зон.

Современные технологии

Интеграция электродвигателя 4ВР 90L2 в концепцию Industry 4.0 открывает новые возможности. Оснащённый датчиками вибрации, температуры подшипниковых узлов и тока потребления, он становится источником данных для систем предиктивной аналитики. ПЛК могут непрерывно мониторить его состояние, прогнозировать необходимость обслуживания и предотвращать аварийные остановки, что критически важно для непрерывных технологических процессов во взрывоопасных зонах.

Обслуживание и ремонт

Для продления срока службы электродвигателя 4ВР 90L2 необходимо регулярное техническое обслуживание. Оно включает в себя визуальный контроль целостности корпуса и кабельных вводов, проверку состояния заземления, контроль вибрации и температуры корпуса. Важнейшим элементом является обслуживание подшипниковых узлов: периодическая проверка и замена смазки в соответствии с регламентом производителя. При обнаружении повышенного шума, вибрации или перегрева требуется немедленная диагностика.

Элементами, подверженными износу, являются подшипники качения (чаще всего) и, в долгосрочной перспективе, изоляция обмоток статора. Своевременная замена подшипников предотвращает заклинивание вала и повреждение обмоток. Ремонт взрывозащищённого исполнения, особенно связанный с вскрытием оболочки, должен проводиться в специализированных сервисных центрах, имеющих право на восстановление взрывозащитных характеристик и последующую сертификацию.

Ремкомплект или ЗИП

В состав типового ремонтного комплекта для электродвигателя 4ВР 90L2 входят быстроизнашиваемые детали, необходимые для проведения капитального ремонта или технического обслуживания: комплект радиально-упорных подшипников качения (номинал 6306 и аналоги), сальниковые уплотнения или манжеты для вала, комплект крепёжных изделий (болты, шпильки, гайки, шайбы) для сборки фланцев и крышек, а также комплект уплотнительных прокладок для разъёмов корпуса и клеммной коробки. Все элементы ремкомплекта можно заказать как оригинальный ЗИП у поставщика.

Аналоги устройства

На рынке промышленного электропривода представлены различные варианты исполнения взрывозащищённых двигателей, схожих по характеристикам с моделью 4ВР 90L2. К ним можно отнести двигатели серии ВА 90L2, имеющие аналогичную мощность и взрывозащиту. Также существуют модификации на иные напряжения питания, например, 220/380 В или 660 В. Двигатели с фланцевым креплением (IM2081, IM3081) и с комбинированным креплением (лапы+фланец). Исполнения со степенью защиты IP55 для более агрессивной запылённой или влажной среды. Двигатели со встроенным термодатчиком для постоянного контроля температуры обмоток. А также импортные аналоги, соответствующие стандарту ATEX и имеющие маркировку Ex d IIB T4, но с иными присоединительными размерами.

Условное обозначение

Экономические выгоды

Использование электродвигателя 4ВР 90L2 напрямую влияет на экономику производства. Его высокий КПД (83,5%) снижает затраты на электроэнергию. Надёжность конструкции и взрывозащита минимизируют риски дорогостоящих аварийных остановок и простоев, связанных с взрывопожароопасными ситуациями. Соответствие стандартам позволяет избежать штрафов надзорных органов. В итоге, инвестиция в качественный взрывозащищённый привод окупается за счёт роста общей эффективности оборудования (ROI) и снижения эксплуатационных рисков.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры электродвигателя 4ВР 90L2 в исполнении на лапах (IM1081/B3) составляют 230 мм в высоту, 337 мм в длину и 200 мм в ширину. Тип присоединения к приводному механизму осуществляется через цилиндрический вал диаметром 24 мм с возможностью посадки шпонки. Для монтажа на ответном фланце агрегата предусмотрены фланцевые исполнения (IM2081, IM3081) с диаметром фланца 250 мм и крепёжными отверстиями по определённому шагу. Компактные размеры данного электродвигателя позволяют производить его монтаж даже в условиях ограниченного пространства технологических площадок или внутри корпусов машин.

Примеры заказа

Электродвигатель 4ВР 90L2 IM1081 У2.5 — взрывозащищённый двигатель 3 кВт, 3000 об/мин, 380 В, на лапах, климатическое исполнение У2.5.

Электродвигатель 4ВР 90L2 IM2081 УХЛ2.5 IP55 — двигатель 3 кВт с комбинированным креплением (лапы+фланец), для холодного климата, со степенью защиты IP55.

Электродвигатель 4ВР 90L2 IM3081 Т2.5 — фланцевое исполнение для монтажа непосредственно на агрегат, тропическое климатическое исполнение.

Адаптация к российским условиям

Электродвигатель 4ВР 90L2 создан с учётом суровых условий эксплуатации в России и странах СНГ. Климатические исполнения У2.5, УХЛ2.5 и Т2.5 покрывают температурный диапазон от –50°C до +40°C. Конструкция устойчива к нестабильностям напряжения в промышленных сетях, характерным для удалённых регионов. Двигатель готов к работе с отечественными системами управления и защиты. Своевременная поставка запчастей и возможность быстрой отгрузки со складов в Москве, СПб, Ростове-на-Дону, Новосибирске и Казани обеспечивают минимальные простои при ремонте или модернизации оборудования на предприятиях РФ и СНГ.

Работа в экстремальных условиях

Электродвигатель 4ВР 90L2 в исполнении УХЛ2.5 сохраняет работоспособность при температурах до –50°C, что позволяет эксплуатировать его в районах Крайнего Севера и Сибири. При этом используется морозостойкая смазка для подшипников и специальные материалы для уплотнений. Взрывонепроницаемая оболочка обеспечивает защиту не только от взрыва, но и от проникновения агрессивных сред, пыли и влаги (IP54/IP55). Конструкция позволяет проводить базовую диагностику (замер сопротивления изоляции, проверку вибрации) и даже замену подшипников в полевых условиях силами квалифицированного персонала, что критически важно для удалённых нефтегазовых или горнодобывающих объектов.

Возможность работы на Марсе или Луне

Если бы задачей было обеспечить привод буровой установки в марсианской атмосфере, состоящей в основном из CO2, электродвигатель 4ВР 90L2 имел бы хорошие теоретические шансы. Его взрывонепроницаемая оболочка типа «d» способна изолировать внутреннюю электрическую дугу от разрежённой и химически нестабильной внешней среды. Низкотемпературное исполнение позволило бы работать ночью при –100°C, а герметичность защитила бы от марсианской пыли. Конечно, потребовалась бы доработка системы охлаждения для вакуума, но запас прочности и надёжности конструкции этого двигателя — отличная стартовая платформа для гипотетических внеземных миссий.

Часто задаваемые вопросы

Какой приводной механизм можно подключить к электродвигателю 4ВР 90L2?
Электродвигатель 4ВР 90L2 предназначен для привода любого промышленного оборудования, требующего скорости около 3000 об/мин и мощности 3 кВт: центробежных насосов, вентиляторов, дымососов, компрессоров, конвейерных лент, мешалок, станков. Подключение осуществляется через муфту, ременную передачу или редуктор.

Какая требуется защита и управление для этого двигателя?
Для защиты электродвигателя 4ВР 90L2 обязательна установка автоматического выключателя с характеристикой отключения, соответствующей пусковым токам, и теплового реле (например, РТЛ) на номинальный ток 6,22 А. Для управления используется магнитный пускатель, соответствующий напряжению катушки и мощности двигателя. Для снижения пусковых токов рекомендуется использовать УПП (устройство плавного пуска).

Как организована доставка электродвигателя 4ВР 90L2 в мой город?
Мы осуществляем доставку оборудования по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Транспортная компания подбирается исходя из адреса получателя и требований к срокам.

В чём разница между исполнениями IP54 и IP55 для этой модели?
Степень защиты IP54 означает защиту от пыли (попадание не нарушает работу) и от брызг воды с любого направления. IP55 обеспечивает дополнительную защиту от водяных струй с любого направления. Выбор зависит от условий эксплуатации: IP54 достаточно для большинства внутренних помещений, IP55 предпочтительнее для мест с возможным прямым попаданием воды или для наружной установки под навесом.
