Электродвигатель ВА 225М6

Электродвигатель ВА 225М6 – это трехфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для продолжительной работы во взрывоопасных средах. Устройство мощностью 37 кВт отличается надежностью, взрывозащищенной конструкцией и длительным сроком службы в тяжелых условиях.

Описание и назначение

Электродвигатель ВА 225М6 – это специализированный силовой агрегат, спроектированный для безопасной эксплуатации в условиях, где существует риск образования взрывоопасных газовых или паровоздушных смесей. Основное назначение электродвигателя ВА 225М6 – привод вентиляторов, насосов (в том числе гидравлических), дымососов, компрессоров, конвейеров и другого технологического оборудования на химических, нефтегазовых, горнодобывающих и металлургических предприятиях. Ключевое отличие от обычных двигателей – исполнение по уровню взрывозащиты «взрывонепроницаемая оболочка», которое не допускает передачу взрывной волны и продуктов горения во внешнюю среду.

Конструкция электродвигателя ВА 225М6 обеспечивает высокую степень защиты как от внешних воздействий, так и от внутренних неисправностей. Статор и ротор помещены в массивный взрывобезопасный кожух, а все потенциальные пути утечки – щели, вывод вала и ввод кабеля – тщательно герметизированы. Для непрерывного контроля состояния агрегата предусмотрены встроенные датчики температуры обмотки статора и подшипниковых узлов. Это позволяет вовремя обнаружить перегрев и предотвратить аварийную ситуацию, что критически важно при работе во взрывоопасных зонах.

Если вам требуется надежный и безопасный привод, купить электродвигатель ВА 225М6 – правильное инженерное решение. Он рассчитан на питание от стандартной промышленной сети 380 В, 50 Гц и обладает высоким КПД (91%), что обеспечивает экономичную эксплуатацию. Привод предлагается в разных климатических исполнениях и степенях защиты от пыли и влаги, что позволяет выбрать оптимальную модель для конкретных условий объекта.

Вес, габариты, код ТН ВЭД, ГОСТ

Надежнее бронепоезда

Говорят, что в цехах с повышенной взрывоопасностью главное правило – «ни одной искры». Электродвигатель ВА 225М6 воспринял это правило буквально и заключил все свои потенциально опасные части в такой прочный кожух, что по сравнению с ним типовой взрыв выглядит как неловкий чих. Это тот самый случай, когда безопасность – не опция, а сама суть конструкции.

Технические характеристики

Принцип работы

Принцип работы электродвигателя ВА 225М6 основан на взаимодействии вращающегося магнитного поля статора с током, индуцированным в короткозамкнутой обмотке ротора. Подача трехфазного напряжения на обмотки статора создает магнитное поле, которое, вращаясь с синхронной скоростью, «увлекает» за собой ротор, приводя его во вращение с частотой, близкой к 1000 об/мин. Ключевая особенность именно этой модели заключается не в основном принципе преобразования энергии, а в том, как организована защита от его побочных эффектов.

Внутри взрывонепроницаемой оболочки могут возникать искрения (при коммутации, износе щеток в модификациях с фазным ротором) или локальные перегревы. Конструкция электродвигателя ВА 225М6 гарантирует, что любая внутренняя вспышка или взрыв не выйдут за пределы корпуса. Массивные фланцевые соединения и длинные лабиринтные уплотнения на валу гасят давление и охлаждают продукты горения, предотвращая воспламенение внешней атмосферы. Для надежной работы критически важно обеспечить правильное подключение и настройку систем защиты, а также соблюдать температурный режим, контролируемый встроенными датчиками.

Как не превратить безопасный двигатель в источник опасности

Типичная ошибка монтажа – пренебрежение заземлением. Наружные и внутренние клеммы заземления на корпусе электродвигателя ВА 225М6 – не просто «галочка» для приемки. Их игнорирование может привести к накоплению статического электричества на корпусе и возникновению опасной разности потенциалов. Всегда подключайте заземляющий провод к обеим клеммам в соответствии со схемой, проверяя надежность контакта. Лайфхак от наладчиков: перед первым пуском измерьте сопротивление изоляции и сопротивление заземления – это займет 10 минут, но сэкономит недели на устранение последствий.

Температурный режим и срок службы

Рабочий температурный диапазон для нормальной эксплуатации электродвигателя ВА 225М6 определяется его климатическим исполнением (У2.5, Т2.5 и др.) и может варьироваться, но класс изоляции F позволяет обмоткам выдерживать нагрев до +155°C. Фактическая температура корпуса при номинальной нагрузке обычно не превышает +80...+90°C. Несмотря на высокий запас по нагреву, именно температура является главным фактором, влияющим на ресурс.

Повышенная температура ускоряет старение изоляции, снижает смазочные свойства подшипниковой смазки и увеличивает риск тепловой деформации деталей. При правильной установке, обеспечении нормального охлаждения и использовании качественных рабочих жидкостей в приводимом оборудовании (например, гидравлических масел по ГОСТ), срок службы электродвигателя ВА 225М6 составляет 15-20 лет и более. Регламентная замена подшипниковой смазки и контроль вибрации – ключевые мероприятия для достижения этого ресурса.

Область применения

Электродвигатель ВА 225М6 находит применение во множестве отраслей промышленности, где работа ведется во взрывоопасных зонах. В нефтегазовой отрасли и химической промышленности он приводит в действие насосы для перекачки летучих жидкостей, газов, растворителей, а также вентиляторы для удаления взрывоопасных паров. В горнодобывающей промышленности такие двигатели устанавливают на шахтных вентиляторах, конвейерах и насосах водоотлива, где возможно образование метановоздушных смесей.

В металлургии и машиностроении электродвигатель ВА 225М6 используется для привода оборудования в цехах с использованием легковоспламеняющихся жидкостей или горючих пылей (например, при покраске или шлифовке). В деревообработке и текстильной промышленности – для систем аспирации и вентиляции, удаляющих пожароопасную пыль и волокна. В ЖКХ и строительстве подобные двигатели могут применяться в котельных, насосных станциях, работающих с легковоспламеняющимися средами, или на объектах с потенциальной утечкой газа.

Современные технологии

Интеграция электродвигателя ВА 225М6 в концепцию Industry 4.0 начинается с его встроенной датчиковой системы. Температурные сигналы с обмоток и подшипников легко интегрируются в SCADA-системы или ПЛК для непрерывного мониторинга состояния. Это позволяет реализовать предиктивную аналитику, прогнозируя необходимость техобслуживания до возникновения отказа. В перспективе такие двигатели, оснащенные дополнительными датчиками вибрации и тока, могут работать в связке с коллаборативными роботами (коботами) на окончательной сборке или диагностике, передавая данные в единое цифровое пространство предприятия для оптимизации всего жизненного цикла оборудования.

Обслуживание и ремонт

Продление срока службы электродвигателя ВА 225М6 обеспечивается соблюдением регламентного обслуживания. Наиболее подвержены износу подшипниковые узлы и щелевые уплотнения вала. Регулярная (в соответствии с рекомендациями производителя) проверка состояния смазки, ее дозаправка или полная замена – обязательная процедура. Также необходимо визуально контролировать состояние клеммной коробки, целостность кабельного ввода и отсутствие повреждений на взрывозащищенных поверхностях корпуса.

При проведении ремонта категорически запрещается нарушать целостность взрывонепроницаемых соединений (фланцев, крышек) неавторизованным инструментом или методами. После любого вскрытия оболочки требуется контроль герметичности стыков. Обслуживание и ремонт должны проводиться персоналом, имеющим допуск к работе со взрывозащищенным оборудованием.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания электродвигателя ВА 225М6 рекомендуется иметь ремонтный комплект (ЗИП). В его стандартный состав обычно входят быстроизнашиваемые элементы: комплект уплотнений вала (сальники, манжеты), подшипники (как правило, закрытого типа для данного исполнения), комплект крепежных изделий (болты, шайбы, гроверы) для разборки/сборки фланцевых соединений. Также в ЗИП могут входить сменные термодатчики или их чувствительные элементы. Заказать оригинальный ремкомплект для электродвигателя ВА 225М6 можно у нашего менеджера, что гарантирует полное соответствие деталей исходным характеристикам и материалам.

Аналоги устройства

На рынке представлены различные аналогичные решения с близкими характеристиками. К ним можно условно отнести двигатели серии ВА в других габаритах (например, ВА 200М6 с меньшей мощностью или ВА 250S6 с большей), а также модификации с другими частотами вращения (ВА 225М4 на 1500 об/мин). Существуют аналоги в исполнении с повышенной степенью защиты IP65 для особо запыленных или влажных сред. Отдельно выделяются модели с фазным ротором (серия ВАН), обеспечивающие более плавный пуск. Для применений, не требующих такой высокой взрывозащиты, могут рассматриваться общепромышленные двигатели серии АИР, однако их установка во взрывоопасных зонах категорически запрещена.

Условное обозначение

Экономические выгоды

Инвестиция в электродвигатель ВА 225М6 – это в первую очередь инвестиция в бесперебойность производства. Его высокая надежность и взрывозащита предотвращают дорогостоящие простои, вызванные внезапными остановками или, что еще хуже, авариями на взрывоопасных объектах. Высокий КПД (91%) напрямую снижает затраты на электроэнергию. Длительный ресурс и предсказуемость обслуживания, благодаря системе мониторинга, оптимизируют затраты на ремонт. В итоге, применение этого двигателя существенно улучшает общую окупаемость (ROI) ответственного технологического участка, минимизируя операционные и страховые риски.

Изображения

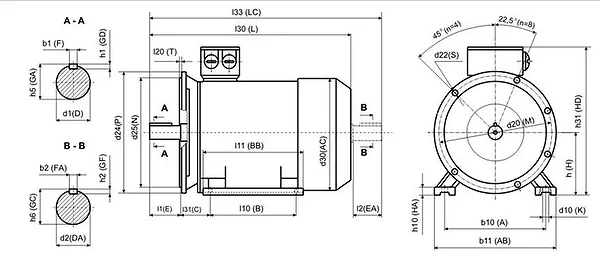

Габаритные и присоединительные размеры

Общие габариты электродвигателя ВА 225М6 составляют 610 мм в высоту, 870 мм в длину и 445 мм в ширину (глубину). Двигатель предлагается в двух основных монтажных исполнениях: на лапах (IM 1001) с креплением через отверстия в опорных лапах, и комбинированном «лапы+фланец» (IM 3001). Во фланцевом исполнении используется круглый фланец диаметром 550 мм с посадочными отверстиями для крепления к ответному фланцу редуктора или насоса. Диаметр выходного конца вала стандартный – 65 мм, что позволяет использовать распространенные полумуфты и другие элементы привода. Компактные для своей мощности габариты облегчают монтаж даже в условиях ограниченного пространства машинных залов.

Примеры заказа

Модель Электродвигатель ВА 225М6 У2.5 IM1001 IP54 – двигатель для умеренного климата, на лапах, со степенью защиты IP54.

Модель Электродвигатель ВА 225М6 УХЛ2.5 IM3001 IP55 – двигатель для холодного и умеренного климата, на лапах и фланце, со степенью защиты IP55.

Модель Электродвигатель ВА 225М6 Т2.5 IM1001 IP54 – двигатель для тропического климата, на лапах.

Адаптация к российским условиям

Электродвигатель ВА 225М6 изначально проектировался с учетом требований эксплуатации на промышленных предприятиях России и стран СНГ. Его климатические исполнения (У, УХЛ, Т) охватывают весь температурный диапазон от арктического холода до жаркого лета. Конструкция устойчива к типичным для отечественных сетей колебаниям напряжения. Двигатель совместим с системами управления, распространенными на постсоветском пространстве, и готов к длительной работе в условиях высокой запыленности и влажности, характерных для объектов ЖКХ, горнодобывающей и перерабатывающей промышленности.

Работа в экстремальных условиях

Электродвигатель ВА 225М6 способен работать в широком диапазоне температур, определяемом его климатическим исполнением. Исполнение У2.5, например, рассчитано на работу при температуре окружающей среды до -45°C. При этом используются морозостойкие смазки и материалы, сохраняющие эластичность. Агрегат сохраняет работоспособность при воздействии вибрации от соседнего оборудования, в запыленных атмосферах (благодаря степени защиты IP54/IP55) и при наличии в воздухе агрессивных агентов (в пределах, оговоренных маркировкой взрывозащиты).

Простота конструкции и наличие ремкомплектов позволяют проводить основные операции по техобслуживанию и даже замене подшипников в «полевых» условиях, минимизируя время простоя критичного оборудования. Важно лишь обеспечить чистоту места проведения работ, чтобы не нарушить герметичность взрывозащищенных соединений.

Возможность работы на Марсе или Луне

Если отбросить вопросы с питанием и вакуумом, то по части защиты от внешней среды электродвигатель ВА 225М6 был бы неплохим кандидатом для лунной базы. Его взрывонепроницаемый корпус с IP55 с успехом противостоял бы лунной пыли (реголиту), которая обладает высокой абразивностью и электризуется. Низкотемпературное исполнение позволило бы ему работать в тени кратеров, где температура падает ниже -150°C (с учетом специальных смазок и обогрева блока). А главное – его абсолютная надежность и отсутствие искрения вовне – именно то, что нужно в условиях, где любая нештатная ситуация многократно опаснее. Так что, теоретически, для привода марсианского компрессора или лунохода он подошел бы идеально.

Часто задаваемые вопросы

Можно ли купить электродвигатель ВА 225М6 с доставкой в мой город?
Да, мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость доставки уточняйте у менеджера.

Какая гарантия на электродвигатель ВА 225М6?
На всю продукцию бренда Гидромаш предоставляется гарантия 12 месяцев с момента отгрузки. Гарантия распространяется на отсутствие заводских дефектов материалов и изготовления.

В чем разница между маркировками IP54 и IP55 для этого двигателя?
IP54 означает защиту от пыли (попадание не опасно для работы) и от брызг воды с любого направления. IP55 – это защита от пыли и от струй воды с любого направления. IP55 предпочтительнее для помещений с возможным прямым попаданием воды или для мойки оборудования.

Какой пускатель рекомендуется для электродвигателя ВА 225М6?
Для прямого пуска рекомендуется магнитный пускатель с тепловым реле, рассчитанный на номинальный ток 73.6 А (обычно выбирают на 80-100 А). Для взрывоопасных зон пускатель также должен иметь соответствующее взрывозащищенное исполнение или быть вынесен за пределы опасной зоны. Точные рекомендации по схеме управления даст наш технический специалист.

Почему выбирают «Гидромаш»

Выбирая, где купить электродвигатель ВА 225М6, вы получаете не просто оборудование, а комплексное решение от надежного поставщика. Мы предлагаем оригинальные двигатели бренда Гидромаш с полной гарантией 12 месяцев. Для вашего удобства организована возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Чтобы заказать электродвигатель ВА 225М6 по оптимальной цене с быстрой доставкой по России и странам СНГ, свяжитесь с нашими менеджерами. Мы оперативно подготовим коммерческое предложение, ответим на технические вопросы и поможем подобрать нужное исполнение для ваших задач.
