Электродвигатель ВА 180 М12

Электродвигатель ВА 180 М12 — это трёхфазный взрывобезопасный асинхронный мотор с короткозамкнутым ротором, предназначенный для работы во взрывоопасных средах категории II (газовая среда). Агрегат обеспечивает надёжный привод вентиляторов, насосов и станков, а его ключевая особенность — это конструкция, предотвращающая передачу взрывной волны и продуктов горения во внешнюю среду. Приобрести электродвигатель ВА 180 М12 с гарантией можно у официального поставщика — компании Гидромаш.

Описание и назначение

Взрывобезопасный электродвигатель ВА 180 М12 представляет собой трёхфазный асинхронный двигатель, рассчитанный на номинальное напряжение 380 В и частоту 50 Гц. Основное назначение данного электродвигателя — привод механизмов, работающих во взрывоопасных помещениях, где присутствует риск образования смесей воздуха с горючими газами или парами. Электродвигатель ВА 180 М12 отличается повышенными требованиями к безопасности, что достигается за счёт исполнения взрывозащиты вида “взрывонепроницаемая оболочка”. Конструкция двигателя ВА 180 М12 исключает возможность передачи взрыва за пределы корпуса, а герметизация всех потенциальных источников утечки обеспечивает надёжную защиту. Электродвигатель ВА 180 М12 может поставляться в различных климатических исполнениях и степенях защиты от внешних воздействий, что позволяет широко применять его в различных регионах России и СНГ.

Ключевыми техническими параметрами взрывобезопасных двигателей являются мощность, частота вращения и маркировка взрывозащиты. Электродвигатель ВА 180 М12 имеет мощность 15 кВт и синхронную частоту вращения 750 об/мин, что делает его идеальным решением для приводов с постоянной скоростью. Маркировка взрывозащиты “1ExdIIBT4” соответствует высокому уровню безопасности и позволяет использовать данный электродвигатель ВА 180 М12 в широком спектре опасных производств. Этот взрывобезопасный электродвигатель оснащён системой контроля температуры обмоток и подшипников, что позволяет осуществлять превентивный мониторинг его состояния. Таким образом, купить электродвигатель ВА 180 М12 — значит выбрать надёжное и безопасное решение для взрывоопасных производств.

Вес, габариты, код ТН ВЭД, ГОСТ

Двигатель, который боится не огня, а простоя

Электродвигатель ВА 180 М12 можно сравнить с опытным подрывником на производстве: он создан для работы там, где малейшая искра может привести к катастрофе. Его главная задача — не допустить взрыва, однако сам он больше всего «боится» неправильного монтажа и отсутствия диагностики. Этот надёжный труженик готов работать годами в экстремальных условиях, лишь бы его вовремя обслуживали и не перегружали. Ирония в том, что, защищая окружающую среду от взрывов, он сам требует аккуратного обращения и профилактики.

Технические характеристики

Принцип работы

Принцип работы взрывобезопасных двигателей серии ВА основан на классической схеме трёхфазного асинхронного двигателя с короткозамкнутым ротором. При подаче на статор трёхфазного напряжения создаётся вращающееся магнитное поле, которое индуцирует токи в короткозамкнутой обмотке ротора. Взаимодействие магнитного поля статора с токами ротора создаёт вращающий момент, приводящий ротор в движение. Взрывобезопасный электродвигатель ВА 180 М12 работает с постоянной скоростью, которая определяется частотой питающей сети и количеством пар полюсов. Отклонения фактической частоты вращения вала от синхронной (скольжение) незначительны и обусловлены конструктивными особенностями.

Важнейшей особенностью этого двигателя является его взрывозащищённая оболочка. Она сконструирована таким образом, чтобы выдерживать давление внутреннего взрыва и предотвращать передачу пламени и горячих газов во внешнюю среду за счёт плотных зазоров между сопрягаемыми деталями. При монтаже и эксплуатации электродвигателя ВА 180 М12 критически важно обеспечить требуемый уровень герметичности в местах ввода кабеля и выхода вала, так как от этого напрямую зависит безопасность. Для повышения эксплуатационной надёжности электродвигатель ВА 180 М12 оснащён встроенными датчиками температуры, которые позволяют отслеживать нагрев обмотки статора и подшипниковых узлов, предупреждая о возможных перегрузках или недостаточном охлаждении. Своевременная реакция на сигналы с датчиков предотвращает аварии и значительное сокращение ресурса.

Ошибка: экономия на заземлении

Типичной и крайне опасной ошибкой при монтаже взрывозащищённых двигателей является некачественное выполнение цепи защитного заземления. Внутренние и внешние клеммы заземления на корпусе электродвигателя ВА 180 М12 — не просто формальность. Их пренебрежение может привести к накоплению статического электричества, искрению и, как следствие, к воспламенению взрывоопасной среды даже при, казалось бы, герметичном исполнении корпуса. Убедитесь, что сопротивление заземляющего контура соответствует нормативам для взрывоопасных зон — это избавит от множества проблем.

Температурный режим и срок службы

Рабочий температурный режим взрывобезопасного электродвигателя ВА 180 М12 определяется классом нагревостойкости изоляции обмоток — F, что соответствует максимальной температуре 155°C. Температура окружающей среды, как правило, регламентируется климатическим исполнением: для У2.5 — от -45°С до +40°С, для Т2.5 и УХЛ 2.5 — в сопоставимых диапазонах. Длительная эксплуатация электродвигателя ВА 180 М12 при температурах, близких к верхней границе, влечёт ускоренное старение изоляции и сокращение ресурса.

На срок службы двигателя ВА 180 М12 значительное влияние оказывают не только температурные условия, но и качество питающего напряжения, динамические нагрузки на валу, а также регулярность и правильность технического обслуживания. Взрывобезопасный электродвигатель ВА 180 М12, работающий в номинальном режиме с соблюдением всех требований производителя, имеет типовой срок службы 15-20 лет до капитального ремонта. Однако в агрессивных или высоконагруженных условиях ресурс может быть меньше. Важно помнить, что исправность системы охлаждения и отсутствие перегрузок напрямую влияют на температурный режим и, следовательно, на долговечность. Для продления срока службы рекомендуется проводить регулярные замеры вибрации и температуры подшипников, заменять смазку в соответствии с регламентом и своевременно проводить профилактический осмотр контактных групп и уплотнений.

Область применения

Электродвигатель ВА 180 М12 находит широкое применение во взрывоопасных производствах различных отраслей промышленности. В горнодобывающей промышленности он используется для привода вентиляторов главного проветривания, насосов водоотлива и конвейерных систем в подземных выработках, где существует опасность скопления метана. На предприятиях нефтегазовой отрасли и химической промышленности данный взрывобезопасный двигатель применяется для привода насосов перекачки легковоспламеняющихся жидкостей, газов и сыпучих материалов, компрессоров и мешалок. В машиностроении и металлообработке электродвигатель ВА 180 М12 может быть установлен для работы во взрывоопасных зонах, возникающих при использовании горючих технологических смазочно-охлаждающих жидкостей.

Также электродвигатель ВА 180 М12 используется на предприятиях деревообработки и текстильной промышленности, где присутствуют горючие пыли и волокна. В строительстве и ЖКХ такие двигатели могут применяться в котельных, работающих на газе, и для привода насосов в подземных паркингах. Таким образом, купить электродвигатель ВА 180 М12 целесообразно для любого производства, где электрическое оборудование подвергается риску воспламенения окружающей среды. Надёжность и безопасность данного двигателя делают его предпочтительным выбором для модернизации и поддержания работоспособности ответственных систем.

Современные технологии

Современная промышленность активно внедряет концепцию Industry 4.0, и электродвигатель ВА 180 М12 готов к такой интеграции. Встроенные датчики температуры — это первый шаг к цифровизации: их сигналы могут передаваться на ПЛК (программируемый логический контроллер) или системы SCADA для постоянного мониторинга состояния. Потенциально двигатели ВА 180 могут быть оснащены дополнительными датчиками вибрации и влажности для организации предиктивного обслуживания, предотвращающего внезапные отказы. Совместимость с системами IoT позволяет планировать ремонты не по регламенту, а по фактическому состоянию оборудования, что экономит средства и увеличивает общую безопасность производства. Привод на базе данного двигателя может быть интегрирован с коботами для автоматизации опасных участков, например, замены фильтров или забора проб в газоопасных зонах.

Обслуживание и ремонт

Для продления срока службы взрывобезопасного электродвигателя ВА 180 М12 необходимо строгое соблюдение регламента технического обслуживания. Грамотное обслуживание включает в себя регулярную очистку корпуса от пыли и загрязнений, так как они ухудшают теплоотвод и могут привести к перегреву — особенно критично для взрывозащитной оболочки. Необходимо периодически контролировать состояние подшипниковых узлов, измерять их вибрацию и температуру, а также своевременно менять смазку, используя только рекомендованные производителем материалы. В процессе эксплуатации электродвигателя ВА 180 М12 быстрее всего изнашиваются подшипники качения, уплотнения вала (сальники или манжеты) и контактная группа на клеммной колодке при частых пусках и остановах.

Общие рекомендации по обслуживанию и ремонту электродвигателя ВА 180 М12 включают в себя обязательное обесточивание агрегата перед любыми работами, проверку сопротивления изоляции обмоток мегомметром (не реже одного раза в год), а также осмотр и подтяжку всех болтовых соединений корпуса для сохранения взрывозащитных свойств. При проведении капитального ремонта взрывобезопасных двигателей крайне важно соблюдать требования заводской инструкции и использовать только оригинальные запасные части или их аналоги, сертифицированные для применения во взрывозащищённом исполнении. Сам ремонт должен выполняться квалифицированным персоналом, имеющим допуск к работе со взрывозащищённым оборудованием.

Ремкомплект или ЗИП

Стандартный состав ремонтного комплекта для взрывобезопасного электродвигателя ВА 180 М12 включает в себя изнашиваемые и подлежащие периодической замене детали. Прежде всего, это комплект уплотнений вала (сальниковые или манжетные уплотнения), обеспечивающих герметичность выхода вала — их целостность критична для взрывобезопасности. Кроме того, в ремкомплект входят подшипники качения (обычно это два подшипника: опорный и упорный), сменная сальниковая набивка (если применимо), а также комплект крепёжных изделий (болты, шайбы, гроверы) для фланцевых соединений взрывонепроницаемой оболочки. Существует возможность заказа оригинального ЗИП (запасных частей, инструментов и принадлежностей) непосредственно у производителя или официального поставщика, что гарантирует соответствие всех деталей первоначальным стандартам качества и безопасности.

Аналоги устройства

На промышленном рынке предлагается ряд взрывобезопасных асинхронных двигателей, функционально аналогичных модели ВА 180 М12. Вот пять обобщённых вариантов исполнения с близкими характеристиками:

1. Взрывозащищённый электродвигатель на лапах, 15 кВт, 1500 об/мин, степень защиты IP55, климатическое исполнение У2.
2. Взрывобезопасный двигатель с фланцевым креплением, 18,5 кВт, 750 об/мин, исполнение Exd IIB T4, степень защиты IP54.
3. Электродвигатель общего назначения во взрывозащищённом исполнении, 11 кВт, 1000 об/мин, монтаж лапы + фланец, IP55.
4. Трехфазный взрывозащищённый мотор с короткозамкнутым ротором, 15 кВт, 3000 об/мин, исполнение ExdIICT4, для работы с повышенными ударными нагрузками.
5. Специальный взрывозащищённый двигатель для насосов, 15 кВт, 750 об/мин, с удлинённым валом и усиленными уплотнениями, для эксплуатации в химически агрессивных средах. При выборе аналога необходимо обращать внимание на соответствие группы и категории взрывозащиты, монтажные размеры и энергоэффективность.

Условное обозначение

Экономические выгоды

Внедрение взрывобезопасного электродвигателя ВА 180 М12 даёт явные экономические преимущества. Во-первых, обеспечивается существенное снижение простоев дорогостоящего технологического оборудования за счёт высокой надёжности и предиктивной диагностики. Во-вторых, высокий КПД (86%) и оптимальный коэффициент мощности (cos φ = 0,78) приводят к прямой экономии электроэнергии и снижению потерь в сети. В-третьих, увеличенный ресурс двигателя сокращает частоту капитальных ремонтов и затраты на запасные части. В итоге инвестиции в электродвигатель ВА 180 М12 быстро окупаются за счёт роста общей производительности предприятия и минимизации рисков дорогостоящих аварийных остановок.

Изображения

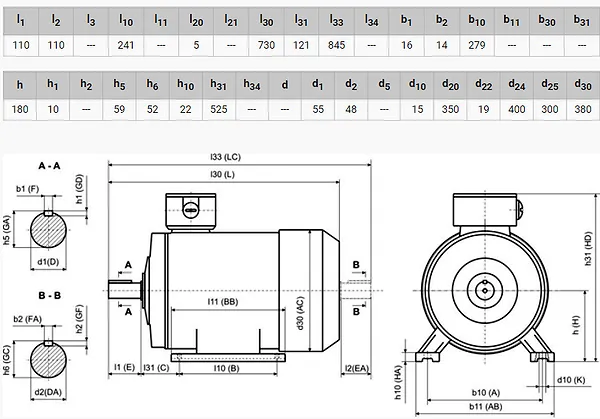

Габаритные и присоединительные размеры

Общие габаритные размеры взрывобезопасного электродвигателя ВА 180 М12 составляют: высота — 525 мм, длина (включая вал) — 730 мм, глубина (ширина) — 380 мм. Основной тип присоединения — это фланцевое крепление, диаметр фланца составляет 400 мм, что соответствует стандартным размерам для данного габарита. Кроме того, двигатель имеет исполнение с лапами для классического монтажа на раму или фундамент. Посадочное место для вала имеет диаметр 55 мм, что позволяет использовать стандартные соединительные муфты. При монтаже важно обеспечивать свободный доступ к клеммной коробке для подключения кабелей, а также оставлять зазоры для эффективного охлаждения двигателя. Возможность снятия защитных кожухов и крышек для обслуживания также предусмотрена конструкцией. Электродвигатель ВА 180 М12 может быть успешно установлен даже в ограниченном пространстве благодаря достаточно компактным габаритам для своей мощности.

Примеры заказа

Модель Электродвигатель ВА 180 М12 У2.5 IP54/IM 1001 — взрывобезопасный двигатель 15 кВт, 750 об/мин, климатическое исполнение У2.5, степень защиты IP54, монтаж на лапах.

Модель Электродвигатель ВА 180 М12 Т2.5 IP55/IM 3001 — взрывобезопасный двигатель 15 кВт, 750 об/мин, климатическое исполнение Т2.5, степень защиты IP55, монтаж лапы + фланец.

Модель Электродвигатель ВА 180 М12 УХЛ2.5 IP54/IM 1001 — взрывобезопасный двигатель 15 кВт, 750 об/мин, климатическое исполнение УХЛ2.5, степень защиты IP54, монтаж на лапах с дополнительной системой подогрева.

Адаптация к российским условиям

Электродвигатель ВА 180 М12 изначально спроектирован с учётом требований к эксплуатации в тяжёлых климатических условиях. Наличие климатических исполнений У2.5 (умеренный климат), Т2.5 (тропический) и УХЛ 2.5 (холодный) позволяет использовать его практически в любом регионе России и СНГ, включая зоны с низкими зимними температурами до -45°С. Двигатель совместим с отечественными системами электроснабжения 380 В / 50 Гц и обладает устойчивостью к незначительным колебаниям напряжения в промышленных сетях. Конструкция корпуса и изоляция обмоток обеспечивают бесперебойную работу в условиях повышенной влажности и запылённости, характерных для многих российских предприятий. Всё это делает электродвигатель ВА 180 М12 готовым к длительной и надёжной эксплуатации на объектах промышленности и ЖКХ по всей России.

Работа в экстремальных условиях

Взрывобезопасный электродвигатель ВА 180 М12 способен эффективно работать в экстремальных условиях. Конструкция позволяет ему функционировать при температурах окружающей среды от -45°C до +40°C (в зависимости от климатического исполнения), сохраняя при этом взрывозащитные свойства. Герметичная оболочка надёжно защищает внутренние элементы от проникновения пыли и влаги, а также от воздействия агрессивных сред. Электродвигатель ВА 180 М12 совместим с различными средами на производстве благодаря защитным покрытиям и материалам, стойким к коррозии. Для эксплуатации в ещё более сложных условиях возможны дополнительные опции, такие как система подогрева обмоток или специальные уплотнения. В полевых условиях регламентное обслуживание и диагностика могут проводиться без сложного демонтажа, что повышает ремонтопригодность. Особое внимание уделено устойчивости к вибрационным и ударным нагрузкам, что особенно важно для транспортируемого оборудования или установок, работающих в условиях горнодобывающей промышленности.

Возможность работы на Марсе или Луне

Если бы взрывобезопасный электродвигатель ВА 180 М12 отправился на Марс, его главным преимуществом стала бы не столько взрывозащита (кислорода в марсианской атмосфере практически нет), сколько герметичная и пылезащищённая конструкция. Она идеально подошла бы для работы в условиях разреженной атмосферы и постоянных пылевых бурь. Однако низкие температуры (до -125°C) и необходимость радиационного охлаждения (на Луне отсутствует конвекция) стали бы серьёзным испытанием для класса изоляции F. Теоретически, оснащённый системой активного подогрева и доработанной смазкой, подобный двигатель мог бы выполнять ограниченные задачи в специальных шлюзовых камерах, подчёркивая тем самым свой «земной» запас прочности и надёжности. Но пока что его основная миссия — безопасная работа во взрывоопасных зонах нашей планеты.

Часто задаваемые вопросы

Какой срок доставки электродвигателя ВА 180 М12 в мой город?
Срок доставки зависит от региона. При наличии на центральном складе отгрузка может быть произведена в день оплаты с последующей доставкой транспортными компаниями. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону обычно занимает 2-5 рабочих дней. Доставка в другие города России и страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) осуществляется по согласованным логистическим маршрутам, сроки уточняются индивидуально.

Какая гарантия на взрывобезопасный электродвигатель ВА 180 М12?
Официальная гарантия на электродвигатель ВА 180 М12 составляет 12 месяцев с момента отгрузки, при условии соблюдения правил транспортировки, монтажа и эксплуатации, изложенных в технической документации.

Можно ли установить электродвигатель ВА 180 М12 на старое оборудование?
Да, при условии соответствия монтажных размеров (диаметра вала 55 мм, габаритов фланца 400 мм), частоты вращения (750 об/мин) и мощности (15 кВт). Перед установкой рекомендуется выполнить проверку соответствия нагрузок и напряжения. Возможность замены необходимо согласовывать с инженером-проектировщиком.

Как правильно подключить электродвигатель ВА 180 М12?
Подключение должно осуществляться строго по схеме, приведённой на шильдике двигателя или в паспорте, на напряжение 380 В, 50 Гц. Обязательно необходимо выполнить защитное заземление корпуса через предусмотренные клеммы. Все работы по подключению должны проводиться квалифицированным электротехническим персоналом с соблюдением правил техники безопасности для взрывоопасных зон.
