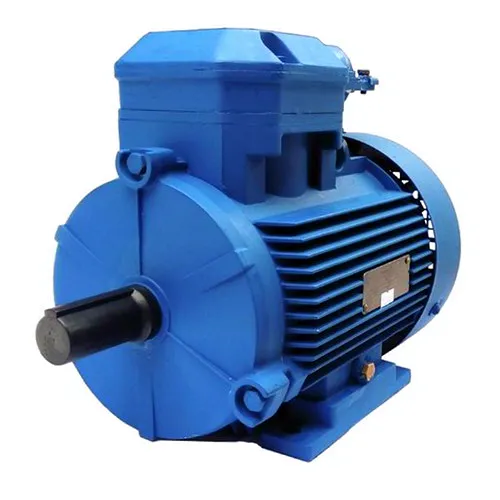

Электродвигатель 4ВР 100L4 — это трёхфазный асинхронный мотор во взрывозащищённом исполнении для продолжительной работы в опасных зонах. Устройство с мощностью 4 кВт и номинальным напряжением 380В разработано согласно российским стандартам и обладает высоким КПД и надёжностью в тяжёлых условиях эксплуатации.
Электродвигатель 4ВР 100L4 представляет собой современный универсальный привод, предназначенный для установки на стационарное промышленное оборудование, работающее в условиях возможного присутствия взрывоопасных газовых смесей. Этот взрывозащищенный электродвигатель незаменим там, где безопасность является приоритетом. Он эффективно решает задачу создания надёжного силового узла для насосных агрегатов, вентиляционных систем, транспортеров и другого технологического оборудования.
Ключевой особенностью данного двигателя является его исполнение по взрывозащите 1ExdeIIBT4, что гарантирует безопасную работу в помещениях категории II, где возможны утечки горючих газов, паров или жидкостей. Корпус электродвигателя 4ВР 100L4 выполнен как взрывонепроницаемая оболочка, которая не только выдерживает внутренний взрыв, но и предотвращает его передачу во внешнюю среду. Применение двигателя 4ВР 100L4 позволяет значительно повысить уровень промышленной безопасности на предприятиях.
По сравнению с некоторыми аналогами, этот взрывозащищенный электродвигатель обладает рядом преимуществ: строгое соответствие нормативам по привязке мощностей и габаритов, возможность различных монтажных исполнений (на лапах, фланце или комбинированных), а также адаптация к отечественным электросетям. При подборе аналога всегда следует учитывать, что мотор серии 4ВР не является прямым аналогом для серий 4ВС или ВА, что важно при планировании замены.
Работая в химическом цеху, этот взрывозащищенный электродвигатель будто постоянно говорит: «Газ? Пар? Пыль? Не проблема!». Его корпус — как броневик для искры: что бы ни «чихнуло» внутри, снаружи всё останется спокойно и безопасно.
| Параметр | Значение для модели 4ВР 100L4 |
|---|---|
| Номинальная мощность, кВт | 4.0 |
| Номинальная частота вращения, об/мин | 1410 (синхронная 1500) |
| Напряжение питания, В | 380 (трехфазный переменный ток, 50 Гц) |
| Номинальный ток, Iн, А | 8.53 |
| Коэффициент полезного действия (КПД), % | 85 |
| Коэффициент мощности, cos φ | 0.84 |
| Кратность пускового момента, Мп/Мн | 2.1 |
| Максимальный момент, кратность Mmax/Мн | 2.4 |
| Уровень взрывозащиты | 1ExdeIIBT4 |
| Степень защиты от внешних воздействий (IP) | IP54, IP55 |
| Режим работы | Продолжительный (S1) |
Электродвигатель 4ВР 100L4 работает по классическому принципу трехфазного асинхронного двигателя с короткозамкнутым ротором. При подаче трехфазного напряжения на статор создаётся вращающееся магнитное поле, которое индуцирует токи в обмотке ротора. Взаимодействие этих токов с магнитным полем статора создаёт электромагнитный момент, приводящий ротор во вращение.
Взрывозащищенное исполнение достигается за счёт особой конструкции корпуса, входящих в него частей и мест соединений. Все зазоры и стыки спроектированы таким образом, чтобы выхлопные газы от возможного внутреннего возгорания охлаждались до безопасной температуры при выходе из оболочки, не воспламеняя внешнюю взрывоопасную атмосферу. Никакие искры или нагретые части не могут покинуть пределы прочного корпуса.
Важной особенностью эксплуатации двигателя 4ВР 100L4 является требование к герметичности вводных устройств (кабельных вводов) и соответствию их требуемому уровню взрывозащиты. Надёжность системы в целом напрямую зависит от правильности монтажа всех элементов, связанных со взрывозащитой.
Частая ошибка при подключении взрывозащищенного электродвигателя 4ВР 100L4 — использование кабеля недостаточного сечения или несоответствующего типа для взрывоопасных зон. Это приводит к перегреву в местах соединения, что недопустимо и может свести на нет всю защиту. Всегда применяйте кабельные вводы с маркировкой взрывозащиты.
Двигатель 4ВР 100L4 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды. Конкретные границы определяются его климатическим исполнением (например, У2.5: от -45°C до +40°C). Изоляция обмоток статора и ротора соответствует классу нагревостойкости, обеспечивая долговечную работу при номинальной нагрузке.
Качество электроэнергии (стабильность напряжения и частоты) и температура окружающей среды напрямую влияют на ресурс мотора. Перегрев обмоток свыше допустимого для данного класса изоляции ускоряет её старение и снижает срок службы аппарата. При соблюдении всех условий эксплуатации, указанных в паспорте, ресурс взрывозащищенного электродвигателя 4ВР 100L4 может достигать 15-20 лет и более. Ключевое условие — своевременное обслуживание (чистка, проверка подшипников, измерение сопротивления изоляции).
Взрывозащищенный электродвигатель 4ВР 100L4 широко используется в отраслях, где присутствуют взрывоопасные среды: машиностроение (окрасочные цеха), автомобильная промышленность (испытательные стенды с ЛВЖ), горнодобывающая промышленность (шахтные вентиляторы, насосы), нефтегазовая отрасль (насосные станции перекачки нефтепродуктов, компрессоры), металлообработка (участки с использованием горючих охлаждающих жидкостей), химическая промышленность (производство и транспортировка легковоспламеняющихся веществ), текстильная промышленность (производства с использованием горючих материалов), строительство (бетоносмесительные установки с подогревом), ЖКХ (насосные станции в подвалах, где возможны скопления газа).
Интеграция взрывозащищенного двигателя 4ВР 100L4 в концепцию Industry 4.0 становится стандартом. Оснащённый датчиками вибрации, температуры и тока, он передаёт данные на ПЛК или в облако для предиктивной аналитики. Это позволяет предсказывать износ подшипников и состояние изоляции до выхода из строя, предотвращая простои. Совместимость с IoT-решениями делает этот привод ключевым элементом умного и безопасного производства даже в условиях опасных зон.
Для продления срока службы электродвигателя 4ВР 100L4 необходимо проводить регулярное техническое обслуживание: визуальный осмотр корпуса и контактных соединений, очистку от пыли и загрязнений, проверку состояния вентиляционных каналов, контроль температуры корпуса и уровня вибрации. Особое внимание следует уделять подшипникам качения — основному быстроизнашиваемому узлу. Своевременная замена смазки или самих подшипников предотвратит развитие серьёзных повреждений.
Ремонт взрывозащищенного электродвигателя должен производиться только в специализированных мастерских, имеющих лицензию на проведение таких работ. После вскрытия корпуса требуется восстановление его герметичности и взрывозащитных свойств, что предполагает замену уплотнений, контроль зазоров и повторную сертификацию узлов.
Типовой ремонтный комплект для электродвигателя 4ВР 100L4 включает быстроизнашиваемые детали: комплект радиально-упорных подшипников (обычно для вала и противоположной стороны), сальниковые уплотнения или манжеты, установочные кольца, стопорные пластины и крепёжные элементы (болты, шайбы). Также возможен заказ полного набора резинотехнических изделий (РТИ) для герметизации корпуса. Оригинальный ЗИП от поставщика гарантирует точное соответствие размеров и материалов, что критично для сохранения взрывозащитных свойств устройства.
В рамках типоразмерного ряда 100L и мощности 4 кВт можно рассматривать различные исполнения:
ВА71А4У2 — Отечественный аналог во взрывозащищенном исполнении.
АИМУ100L4 — Асинхронный мотор унифицированной серии.
Двигатель 4АМУ100L4 — Модификация с улучшенными энергетическими показателями.
Привод 4ВР 100L2 — Исполнение с другой синхронной частотой вращения (3000 об/мин).
Мотор 4ВР 100L4 на 660 В — Исполнение на повышенное напряжение для снижения токовой нагрузки.
| Элемент кода | Расшифровка |
|---|---|
| 4 | Номер серии |
| ВР | Тип двигателя (взрывозащищенный с короткозамкнутым ротором) |
| 100 | Высота оси вращения, мм (габаритный размер) |
| L | Установочный размер по длине станины (короткий/длинный вариант) |
| 4 | Число полюсов (синхронная частота ~1500 об/мин) |
Применение электродвигателя 4ВР 100L4 ведёт к прямым экономическим выгодам. Высокий КПД (85%) снижает потери электроэнергии, а надёжная взрывозащита минимизирует риски дорогостоящих аварийных остановов и ремонтов. Увеличенный ресурс и возможность планового обслуживания сокращают общие затраты на владение оборудованием. Инвестиции в качественный привод окупаются за счёт снижения эксплуатационных расходов и роста производительности оборудования.

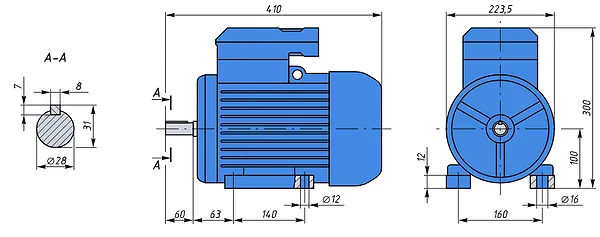

Габаритные размеры электродвигателя 4ВР 100L4 составляют 246.5 мм по высоте (В), 391 мм по длине (Д) и 226 мм по ширине/глубине (Г). Основное присоединение — это выходной вал диаметром 28 мм, предназначенный для установки соединительной муфты или шкива.
Мотор может поставляться в различных монтажных исполнениях, определяемых по стандарту IM (International Mounting). Наиболее распространённое — IM1081/IM1082 (крепление на лапах), но также доступны IM2081/IM2082 (на лапах и фланце) и IM3081/IM3082 (на фланце). Размер фланца составляет 250 мм в диаметре. Выбор нужного исполнения зависит от конструкции приводимой машины и доступности места для монтажа.
Электродвигатель 4ВР 100L4 У2.5 IM1081 IP55 380/660В — взрывозащищенный мотор с климатическим исполнением У2.5, креплением на лапах, степенью защиты IP55 и возможностью переключения обмоток с 380 на 660 В.
Электродвигатель 4ВР 100L4 ХЛ2.5 IM3081 IP54 220/380В — двигатель для холодного климата (ХЛ2.5) с фланцевым креплением (IM3081), степенью защиты IP54 и номинальным напряжением 220/380В.
Электродвигатель 4ВР 100L4 полностью адаптирован к суровым российским реалиям. Он стабильно работает в широком температурном диапазоне — от сибирских морозов до летней жары в южных регионах. Конструкция и материалы рассчитаны на совместимость с отечественной элементной базой и условиями нестабильного качества промышленной электросети. Готов к долгой и надёжной службе на предприятиях ЖКХ, тяжёлой промышленности и добывающего комплекса по всей территории России и странах СНГ.
Конструкция электродвигателя 4ВР 100L4 позволяет ему работать в экстремальных условиях. При температурах до -40°C и ниже (для исполнений с индексом УХЛ) используются морозостойкие смазки и материалы. Изоляция обмоток сохраняет свои свойства, обеспечивая запуск и работу. Для эксплуатации в условиях повышенной влажности, запыленности и вибрации предусмотрены степени защиты IP54 и IP55, что исключает проникновение внутрь твёрдых частиц и водяных брызг.
Запас прочности по давлению во взрывонепроницаемой оболочке и применение качественных подшипников гарантируют работоспособность даже при кратковременных перегрузках. В случае необходимости, диагностика основных параметров (сопротивление изоляции, ток холостого хода) возможна непосредственно на объекте, без сложного оборудования.
Если бы на Марсе решили построить плавильный цех с взрывоопасной атмосферой, электродвигатель 4ВР 100L4 был бы отличным кандидатом на роль привода вентилятора. Его конструкция уже рассчитана на работу в разрежённой среде (внутренняя полость изолирована), а температурный диапазон покрывает марсианские перепады. Главной задачей стало бы обеспечение питания 380В/50Гц, но с такой надёжностью корпуса и запасом по механической прочности это было бы решаемо. Его «земная» взрывозащита — отличная тренировка для космических вызовов.
Какой уровень взрывозащиты у двигателя 4ВР 100L4?
Двигатель имеет маркировку взрывозащиты 1ExdeIIBT4. Это означает, что он предназначен для зон категории II (промышленные помещения), класс взрывоопасной смеси IIB (пропан, этилен), температурный класс T4 (максимальная температура поверхности не выше 135°C).
Какие есть варианты монтажа двигателя?
Доступны монтажные исполнения на лапах (IM1081/1082), на лапах и фланце (IM2081/2082) и на фланце (IM3081/3082). Выбор зависит от конструкции вашего оборудования.
Какое напряжение питания требуется?
Базовое номинальное напряжение — 380 В, 50 Гц. Однако доступны модификации на другие напряжения (например, 220/380В, 380/660В), что позволяет адаптировать двигатель к конкретной сети.
Как осуществляется доставка электродвигателя по России и СНГ?
Мы организуем доставку во все регионы России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Стоимость и сроки рассчитываются индивидуально. Узнать подробности можно в разделе Контакты.
Выбирая взрывозащищенный электродвигатель 4ВР 100L4 у нас, вы получаете оригинальное оборудование с официальной гарантией производителя 12 месяцев. Мы обеспечиваем возможность оперативной отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Это позволяет купить необходимый привод быстро и без задержек. Мы организуем быструю и надёжную доставку по всей территории России и в страны СНГ, помогая вам минимизировать простои оборудования. Всегда в приоритете — качественная техника и сервис от бренда Гидромаш. Чтобы заказать электродвигатель или уточнить цену, свяжитесь с нашими менеджерами.
