Гидрораспределители и гидроклапаны

Гидравлические распределители и клапаны служат ключевыми элементами управления в системах с гидроприводом. Их основная задача — направлять, регулировать и контролировать поток рабочей жидкости (чаще всего масла) к исполнительным механизмам: гидроцилиндрам и гидромоторам. От правильного выбора и качества работы гидрораспределителей и гидроклапанов напрямую зависят надежность, точность и эффективность всего оборудования.

Типы и классификация гидрораспределителей и гидроклапанов

Ассортимент продукции для управления гидравлическим потоком, представленный на нашем сайте, охватывает все основные типы устройств. Рассмотрим каждый из них подробно.

Гидрораспределители секционные собираются из отдельных модулей (секций), что позволяет создать компактный блок управления с нужным количеством гидролиний и функций. Это гибкое решение для сложных систем, где требуется управление несколькими исполнительными механизмами независимо друг от друга. Секционные гидрораспределители характеризуются высокой унификацией и ремонтопригодностью.

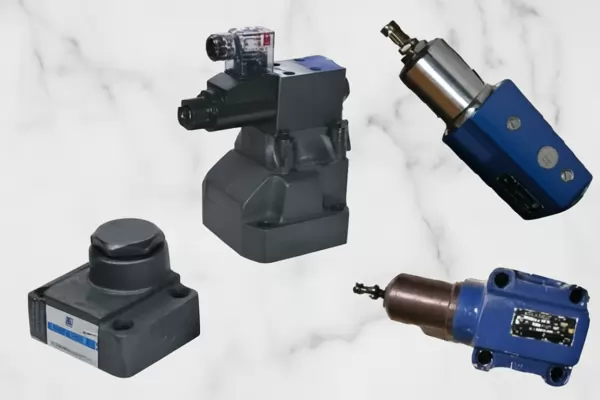

Гидроклапаны, регулировка давления — это устройства, отвечающие за поддержание, ограничение или снижение давления в определенной части гидросистемы. К ним относятся предохранительные, редукционные, клапаны последовательности и разгрузки. Исправная работа гидроклапанов давления критически важна для защиты системы от перегрузок и обеспечения безопасной эксплуатации.

Гидрозамки и направляющие клапаны предназначены для фиксации положения штока гидроцилиндра под нагрузкой и предотвращения самопроизвольного перемещения. Они особенно востребованы в подъемном оборудовании и машинах, работающих с удержанием грузов. Направляющие клапаны (чаще всего обратные) обеспечивают движение жидкости только в одном направлении, предотвращая обратный поток.

Приходит инженер на склад и спрашивает: «У вас есть гидрораспределители и гидроклапаны?» Кладовщик отвечает: «Распределители есть, а клапаны все в отпуске — их давление отпустило».

Гидрораспределители золотниковые — это наиболее распространенный тип распределителей, в основе которых лежит подвижный золотник (цилиндрический или плоский плунжер). Перемещаясь в корпусе, золотник соединяет или перекрывает каналы, направляя поток жидкости. Такие гидрораспределители отличаются простотой конструкции, надежностью и широким диапазоном условных проходов.

Гидроклапаны, регулировка расхода (дроссели) служат для точного контроля скорости движения исполнительных органов (цилиндров, моторов) путем изменения расхода жидкости, проходящей через них. Регулировка может быть ручной или автоматической. Использование гидроклапанов расхода позволяет добиться плавности хода и точного позиционирования.

Электромагниты (соленоиды) являются составной частью электрогидравлических распределителей. Они преобразуют электрический сигнал управления в механическое перемещение золотника, обеспечивая дистанционное и автоматическое управление гидросистемой. Качество электромагнита определяет быстродействие и надежность всего распределителя.

Гидроплиты DD присоединительные — это базовые монтажные плиты, которые служат интерфейсом для установки гидрораспределителей и других клапанов на гидроагрегат или станцию. Они имеют стандартизированные присоединительные поверхности и внутренние каналы, что значительно упрощает сборку и обслуживание гидравлической системы.

Принцип работы и ключевые характеристики

В основе работы большинства гидрораспределителей лежит принцип изменения проходного сечения каналов с помощью золотника, крана или клапанной системы. Управление может осуществляться вручную (рычаг, кнопка), механически (кулачок, пружина), электромагнитно или гидравлически. Гидроклапаны чаще всего работают по принципу уравновешивания сил: давление рабочей жидкости воздействует на запорно-регулирующий элемент (шарик, конус, плунжер), который преодолевает усилие настроенной пружины, открывая или закрывая проход.

При выборе устройства необходимо учитывать ряд параметров: номинальное давление (рабочее и пиковое), номинальный расход (пропускную способность), тип рабочей среды (минеральное масло, эмульсии, специальные жидкости), тип и размер присоединения (резьбовое, фланцевое, крепление по поверхности), а также способ управления и количество позиций золотника (для распределителей). Правильный подбор этих параметров гарантирует долгий срок службы устройства и всей системы.

Температурный режим и срок службы

Оборудование Гидромаш рассчитано на работу с гидравлическими маслами в стандартном температурном диапазоне от -20°C до +80°C. Для специальных условий возможен подбор исполнений с расширенным диапазоном. Срок службы гидрораспределителей и гидроклапанов при соблюдении условий эксплуатации (чистота рабочей среды, отсутствие кавитации, корректные параметры давления) составляет многие годы. Ключевым фактором является использование качественных фильтров для очистки масла, так как абразивные частицы являются главной причиной износа прецизионных пар.

Область применения и совместимое оборудование

Устройства управления потоком находят применение практически во всех отраслях промышленности, где используются гидравлические системы. Основные области:

Дорожно-строительная и грузоподъемная техника: экскаваторы, погрузчики, автокраны, бульдозеры. Здесь гидрораспределители управляют движением стрел, ковшей, отвалов и опор.

Станкостроение и металлообработка: прессы, гибочные станки, механизмы подачи. Гидроклапаны давления и расхода обеспечивают точное усилие и скорость.

Сельскохозяйственная техника: комбайны, тракторы, навесное оборудование для управления косилками, плугами, погрузчиками.

Промышленные гидростанции и технологические линии: управление конвейерами, смесителями, пресс-формами и другими агрегатами.

Продукция совместима с гидросистемами большинства отечественных и импортных машин. Унифицированные присоединительные размеры (например, по ГОСТ или CETOP) позволяют осуществлять как оригинальную комплектацию, так и ремонтную замену.

Наш поставщик, Гидромаш, является надежным производителем и поставщиком гидравлических компонентов в России. Мы поставляем напрямую со склада в Екатеринбурге, что позволяет нам гарантировать доступные цены и оперативную отгрузку. Мы осуществляем доставку гидрораспределителей и гидроклапанов по всей России и странам СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Челябинск, Самару, Уфу, Краснодар, а также в Казахстан, Беларусь, Узбекистан, Армению и Киргизию. Для оформления заказа или получения консультации свяжитесь с нами через раздел Контакты или используйте форму обратной связи.
