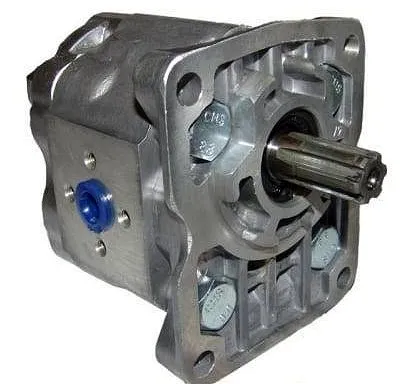

Насос НШ 10, 32, 50, 100, 250 шестеренный - описание и предназначение
Широкий модельный ряд насосов шестеренчатый НШ содержит исполнения от 4 см3 до 250 см3. Насосы шестеренчатый НШ изготавливаются правого и левого направления вращения, согласовывается при изготовлении шестеренного насоса. По умолчанию направление вращения правое, если требуется левое в конце обозначения указывается “Л”. Кинематическая вязкость минерального масла, которую могут нагнетать шестеренные насосы - до 400 cC т при температуре 50˚ С при номинальном давлении 160 атм (кгс/см2).
Привод насосов НШ должен осуществляться через упругую муфту.
Насосы установленные в гидросистемах служат для:
- для обеспечения смазки трущихся деталей и узлов
- для создания рабочего давления в гидравлических системах.
- для перекачивания смазывающей жидкостей
Принцип работы шестеренных насосов НШ основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.
Насосы шестеренные следуюет монтировать в горизонтальном или вертикальном положении, с погружением в масло или без.
Таблица взаимозаменяемости насосов НШ разного геометрического объема для тюнинга (увеличение/уменьшение производительности) гидросистем
|
Наименование насоса
|
Установочные размеры | Подсоединение гидролиний | Рекомендуемый ø шлангов (трубок) | ||
| Вал | Фланец | Всасывание, øвн., мм | Напор, øвн., мм | ||
| Нш-6 | 6 шлицев, наружный ø 16 мм | Посадочный ø 60 мм, 4 болта прямоугольником 75х90 мм | 4 болта □ 27х27 мм | 16 | 8 |
| Нш-10 | 16 | 10 | |||
| Нш-14, Нш-16 | 20 | 12 | |||
| Нш-20 | 25 | 16 | |||
| Нш-25, Нш-32 | 6 шлицев, наружный ø 25 мм | Посадочный ø 90 мм, 4 болта прямоугольником 110х86 мм | 4 болта □ 46х46 мм | 25 | 16 |
| Нш-40 | 25...32 | 20 | |||
| Нш-50 | 4 болта □ 54х54 мм | 25...32 | 20 | ||
| Нш-71 | 6 шлицев, наружный ø 34 мм | Посадочный ø 90 мм, 4 болта □ 155х155 мм | 4 болта □ 78х78 мм | 52 | 25 |
| Нш-100 | 52 | 25...32 | |||
Расшифровка обозначения насосов НШ 10, 32, 50, 100, 250
|
НШ |
- |
ХХ |
- |
Х |
- |
Х |
|
|
|
|
|
|
|
|
|
Исполнение по давление |
|
|
|
Д- модифицирование с 6-ти шлицевым валом и металлфторопластовой втулкой; |
||||||||
|
|
|
|||||||
|
Рабочий объем см3 |
|
|||||||
|
|
|
|||||||
|
Насос шестеренный |
|
|||||||
В качестве рабочей жидкости для насоса третьего исполнения (НШ x-3) должны применяться:
- летом — моторное масло М-10В2,
- зимой — моторные масла М-8Г1, М-8Г2;
Для насосов 4-го исполнения (НШ x-4) — моторные М-8В1, М-8В2, М-8Г1, М-8Г2, гидравлическое масло МГЕ-46В, индустриальные масла И-30А, И-40А, И-50А.
В качестве рабочей жидкости могут применяться масла иностранных фирм.
