| Давление, Мпа | 20 |
| Мощность, кВт / обороты | 18,5 / 1500 · АИР 160M4 |
| Вес, кг | 4,5 |

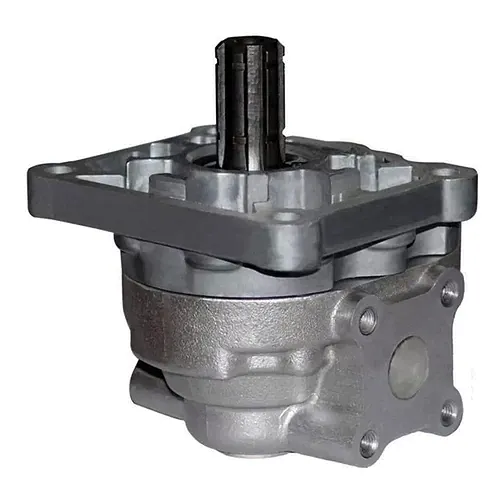

Насос НШ 32М4 — шестерённый насос серии НШ с шестернями внешнего зацепления с рабочим объёмом 32 см³ за оборот вала. Насос не регулирует подачу: расход задают обороты вала, а давление в системе складывается из нагрузки на исполнительные механизмы. Дальше — параметры из паспорта, арифметика по ним и практические замечания по установке этого насоса.
| Параметр | Значение |
|---|---|
| Модель | НШ 32М4 |
| Рабочий объём, см³ | 32 |
| Номинальное давление на выходе, МПа | 20 |
| Номинальная частота вращения, об/мин | 1500 |
| Мощность, кВт | 18,5 |
| Масса, кг | 4,5 |
Подача шестерённого насоса растёт почти прямо пропорционально оборотам вала. Геометрическая подача без учёта утечек: 32 л/мин на 1000 об/мин, 48 л/мин на 1500 об/мин, 96 л/мин на 3000 об/мин. Чтобы оценить время заполнения бака, делите его объём на подачу и добавьте запас на заполнение магистралей. Теоретическая подача V·n/1000 равна 48 л/мин; реальная всегда ниже из-за утечек по торцам шестерён.
Номинальное давление 20 МПа — это 200 бар или около 204 кгс/см². Мощность привода складывается из гидравлической мощности потока и потерь в насосе, поэтому берите двигатель с запасом. Для сборки на 1500 об/мин двигатель 18,5 кВт держит давление порядка 180,8 МПа и выше, если подача насоса и КПД соответствуют паспорту.
По номинальным параметрам для сборки с двигателем на 1500 об/мин подходит АИР 160M4 мощностью 18,5 кВт. Насос соединяют с двигателем упругой муфтой или фланцем; соосность валов важнее запаса по мощности. Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку заметно выше расчётной.
| Обозначение | Расшифровка |
| Н | Насос |
| Ш | Шестеренный |
| 32 | Рабочий объем, см³ |
| М | Модернизированный |
| 4 | Индекс модификации |
Жидкость забирается в камеру всасывания, где зубья расходятся, и переносится по периферии корпуса к нагнетательному каналу. У нагнетательного канала зубья снова сходятся и выталкивают масло; именно зазоры между торцами шестерён и крышками определяют внутренние утечки. За один оборот вытесняется 32 см³, поэтому подача всегда пропорциональна оборотам вала.
Насос НШ 32М4 применяют в гидросистемах мобильной техники: погрузчиков, тракторов, коммунальных и дорожных машин, где масло нужно подать на рулевое управление, навесное оборудование и опрокидывание кузова. Рабочая жидкость — минеральное гидравлическое масло; вязкость и температуру проверяйте по документации на изделие.
Перед пуском Насос НШ 32М4 заполните всасывающую линию маслом: сухой пуск ускоряет износ торцов шестерён. Фланец и шлицевой или шпоночный вал сверяют с посадочным местом заранее: переходники и проставки ухудшают соосность. Первые часы работы контролируйте температуру корпуса и уровень масла: нагрев и пена говорят о подсосе воздуха.
Срок службы НШ 32М4 зависит от фильтрации масла и от того, насколько режим работы близок к паспортному. Масло фильтруют до заливки в бак и в рабочем контуре; фильтр на всасывании выбирают по подаче, чтобы не создавать лишнего разрежения. Изношенные уплотнения заменяют вместе с проверкой торцевых зазоров шестерён; при заметном износе корпуса насос меняют целиком.
Частая ошибка — подбирать двигатель только по номинальной подаче, не учитывая пусковой режим. Нельзя запускать насос без масла и без проверки направления вращения. Для нестандартных режимов пришлите нам схему гидросистемы: подберём подходящий насос или агрегат.
Ближайшие по подаче исполнения этой серии:
Номинальное давление 20 МПа (200 бар). Предохранительный клапан настраивают не выше этого значения.
По номинальным параметрам — АИР 160M4 мощностью 18,5 кВт при 1500 об/мин.
Подача растёт пропорционально оборотам, но растут и потребляемая мощность, и разрежение на входе: пересчитайте режим и проверьте допустимые обороты в паспорте.
Стоимость Насос НШ 32М4 и наличие смотрите на странице; для заказа напишите нам или оставьте заявку на сайте — доставим по России и в страны СНГ. Все виды насосов НШ — одиночные, тандемы и агрегаты с двигателем — собраны в разделе насосов НШ; на какую технику ставят насосы НШ, смотрите в применяемости НШ по видам спецтехники.
