| Мощность, кВт / обороты | ≈45 / 1500 · АИР 200L4 |
| Вес, кг | 38 |
| Производимые модели | Мощность | Давление, Мпа | Частота, об/мин | Расход | Вес, кг | Цена | |
|---|---|---|---|---|---|---|---|
 | Насос НШ 28-14-10 | ≈25 кВт | 16 | 1500 | - | - | По запросу |
 | Насос НШ 28-10-10 | ≈23 кВт | 16 | 1500 | - | - | По запросу |
 | Насос НШ 63-63-32 | ≈75 кВт | 16 | 1500 | - | - | По запросу |
 | Насос НШ 71-71-50 | ≈91 кВт | 16 | 1500 | - | - | По запросу |
 | Насос НШ32-10-10Д-3 | ≈25 кВт | 1 | 1500 | 32 | 28 | По запросу |
 | Насос НШ32-16-16Д-3 | ≈30 кВт | - | 1500 | - | - | По запросу |
 | Насос НШ50-10-10Д-3 | ≈33 кВт | 1 | 1500 | 5 | 28 | По запросу |
 | Насос НШ63-63-32Д-3 | ≈75 кВт | 16 | 1500 | - | 22,5 | 118500 руб. |
| Насос НШ63-63-32М-4 | ≈27 кВт | 20 | 2500 | 63 | 48 | 150000 руб. |
 | Насос НШ71-71-50М-4 | ≈3,8 кВт | 20 | 500 | 9 | 28 | 150000 руб. |

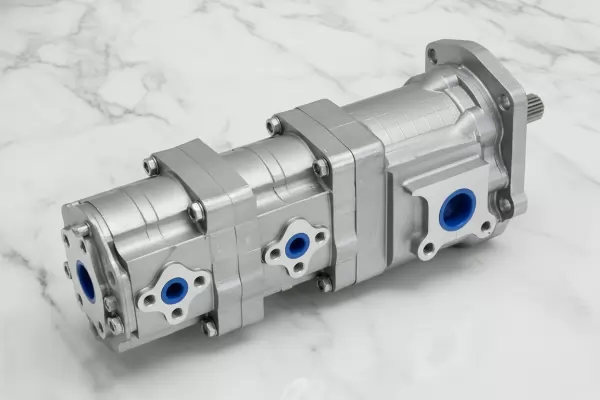

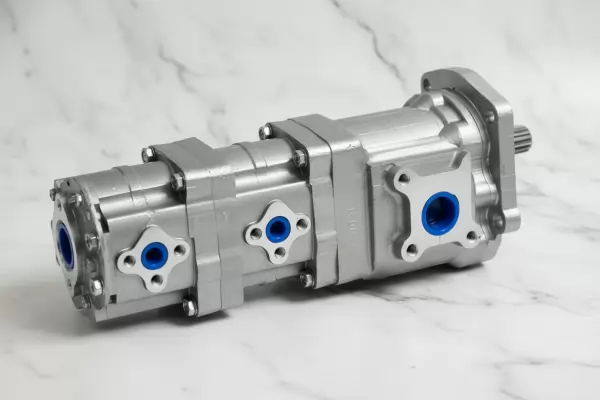

Трёхсекционные насосы НШ – это высоконадёжное гидравлическое оборудование, разработанное для подачи рабочей жидкости в сложные гидросистемы управления промышленной и сельскохозяйственной техникой. Изготовленные по проверенной технологии, эти шестерённые насосы обеспечивают стабильную производительность и устойчивость к нагрузкам. Серия насосов НШ трёхсекционные востребована в механизмах, требующих одновременного питания трёх независимых гидравлических контуров, что особенно актуально для тяжёлой техники, строительной и дорожной техники, а также в комплексах с несколькими исполнительными механизмами.
Насосы НШ трёхсекционные разработаны с учётом эксплуатации в условиях российского климата, способны работать при температурах от -40°C до +80°C. Их универсальность позволяет применять в системах с различными типами рабочих сред — минеральные масла, биологически разлагаемые жидкости, негорючие гидрожидкости. Оборудование укомплектовано стандартными присоединительными фланцами и валами, что обеспечивает простое подключение к существующему приводу.
Модельный ряд серии насосов НШ трёхсекционные включает исполнения от 4 см³ до 250 см³ на секцию. Благодаря модульной конструкции, секции можно комбинировать, подбирая оптимальный объём под конкретную задачу. Все насосы НШ трёхсекционные изготавливаются в исполнении с правым направлением вращения по умолчанию. При необходимости возможно заказать левое вращение — в этом случае в конце обозначения модели добавляется буква «Л».
Ниже представлена таблица габаритов и массы для серии насосов НШ трёхсекционные в зависимости от типоразмера:
| Модель | Габаритные размеры, мм | Вес, кг |
|---|---|---|
| НШ(3х4) – НШ(3х50) | 220×120×150 | 8–12 |
| НШ(3х63) – НШ(3х125) | 280×140×160 | 15–22 |
| НШ(3х160) – НШ(3х250) | 350×180×180 | 26–38 |
Код ТН ВЭД: 8413 60 310 0
Работа насосов НШ трёхсекционные основана на шестерённом принципе вытеснения: при вращении ведущей и ведомой шестерён в корпусе создаётся разрежение на входе и избыточное давление на выходе. Каждая из трёх секций работает независимо, позволяя подавать масло по трём каналам с разным объёмом и давлением. Вал всех секций — общий, что обеспечивает синхронное вращение. Производительность насоса напрямую зависит от частоты вращения и рабочего объёма секции. Максимальное рабочее давление – до 20 МПа. Рабочее давление каждой секции может регулироваться индивидуально в зависимости от нагрузки на контур.
Серия насосов НШ трёхсекционные рассчитана на длительную эксплуатацию при температурах от -40°C до +80°C. Корпуса изготавливаются из высокопрочного чугуна или алюминиевого сплава с антикоррозионным покрытием. Уплотнения — из термостойких материалов (резина NBR, FPM), выдерживающих перепады давления и агрессивные среды. При соблюдении условий эксплуатации и качественной фильтрации масла срок службы насосов НШ трёхсекционные превышает 10 000 часов.
Насосы НШ трёхсекционные применяются на:
Серия насосов НШ трёхсекционные совместима с большинством гидравлических систем отечественных и импортных производителей благодаря стандартизированным присоединительным размерам.
| Параметр | Значение |
|---|---|
| Рабочее давление | до 20 МПа |
| Диапазон температур | -40°C до +80°C |
| Тип рабочей среды | минеральные масла, биоразлагаемые и негорючие жидкости |
| Присоединительные размеры | ГОСТ 12448-80, SAE |
| Масса | 8–38 кг |
| Производительность (на одну секцию) | 4–250 см³/об |
| Частота вращения | определяется по наименьшей секции в сборке |
Типовой состав ремкомплекта:
| Компонент | Описание |
|---|---|
| Уплотнительные кольца | NBR, FPM, для валов и фланцев |
| Подшипники скольжения | бронзовые, для опор шестерён |
| Шестерни | пара ведущая/ведомая, закалённые |
| Крышки секций | лабиринтные, с направляющими |
Наиболее часто выходят из строя: уплотнения вала, подшипники скольжения и шестерни при загрязнении масла. Рекомендуется проводить техническое обслуживание каждые 2000 часов работы.
Пример обозначения: НШ(3х100)Л
НШ — насос шестерённый
3х100 — три секции по 100 см³
Л — левое вращение
Чертёж габаритных и установочных размеров насоса НШ трёхсекционного. Вид со стороны фланца присоединения к ДВС. Указаны диаметр вала, расположение отверстий под болты и общая длина.
— НШ(3х50) – шестерённый насос, три секции по 50 см³, правое вращение
— НШ(3х125)Л – аналогичный, но с левым вращением
— НШ(3х80) с уплотнением FPM – для агрессивных сред и высоких температур
Насосы НШ трёхсекционные поставляются напрямую от производителя — завода Гидромаш. Отгрузка осуществляется со склада. Возможна экспресс-доставка. Для заказа или консультации — свяжитесь с нами или посетите раздел Контакты на сайте https://sd-tehno.ru/.
Гидромаш · поcтавкa по РФ и СНГ · sd-tehno.ru
На этой вкладке — техническая документация по товару «Насосы НШ трёхсекционные»: краткое описание с техническими характеристиками, а также образец технического паспорта изделия с техническими параметрами, гарантией и другой полезной информацией. Нажмите на нужный документ, чтобы скачать его в формате PDF — файл можно сохранить или распечатать.
Отгрузка из Екатеринбурга. Точную стоимость подтвердит менеджер.
Вы сами расставляете приоритеты — скорость поставки, стоимость или исполнение: подберём вариант под ваш баланс. Цены и характеристики на сайте носят справочный характер — точные условия подтвердим в счёте.
