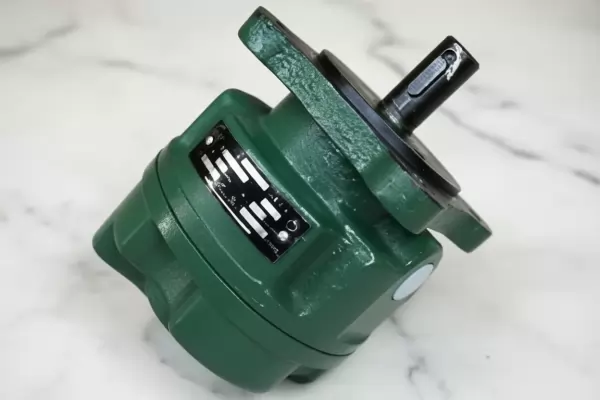

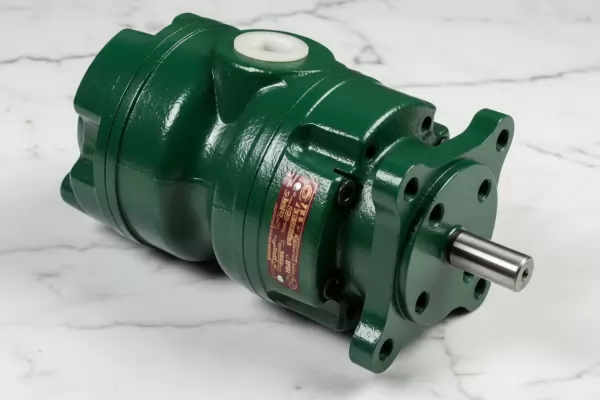

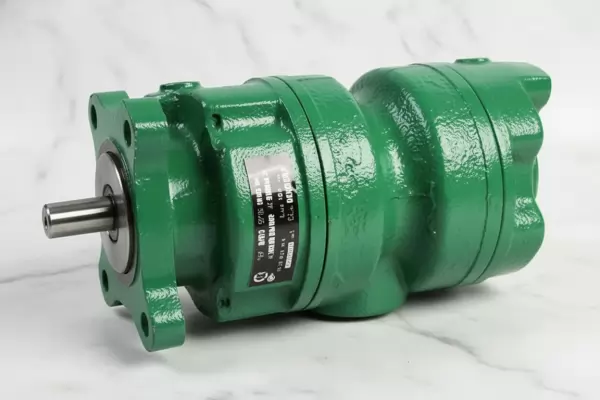

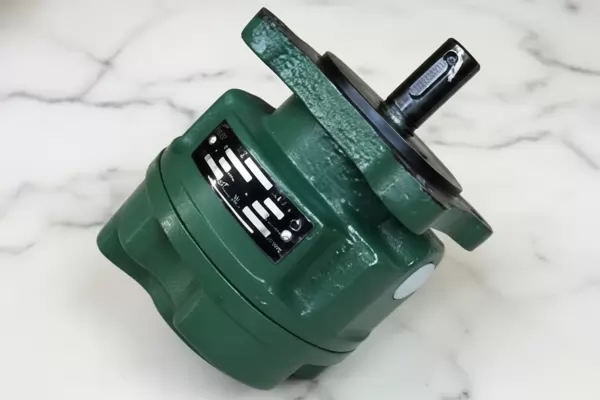

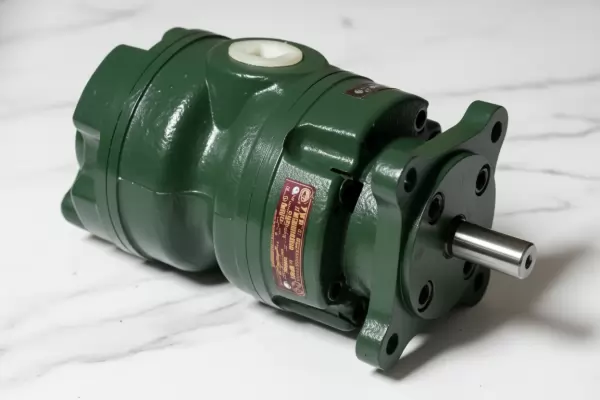

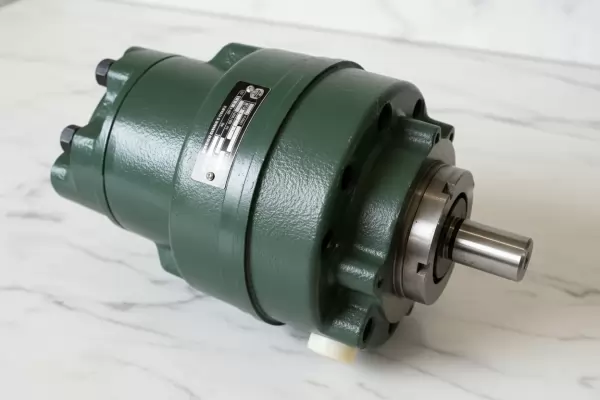

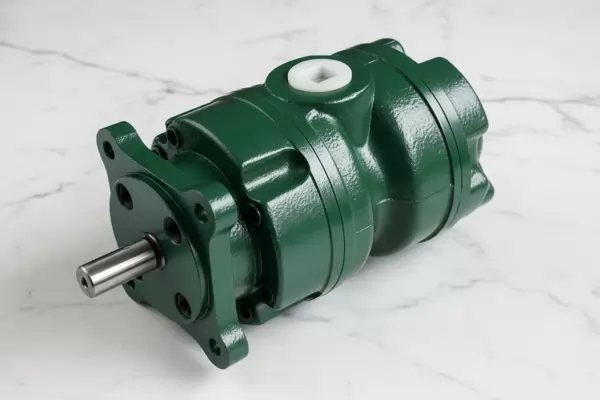

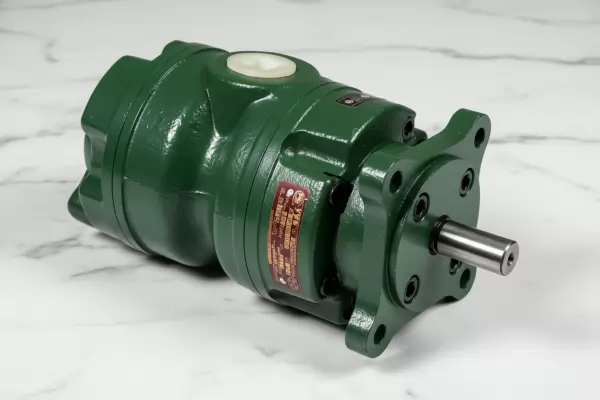

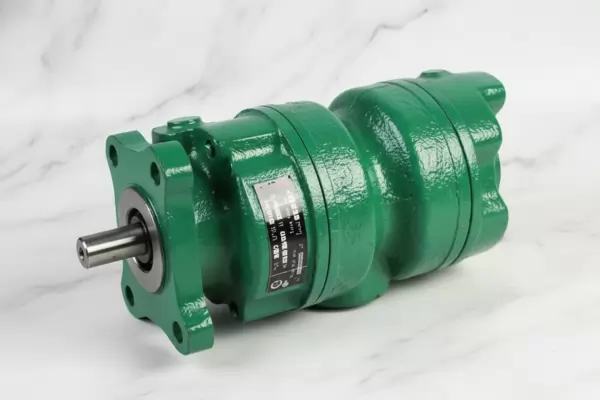

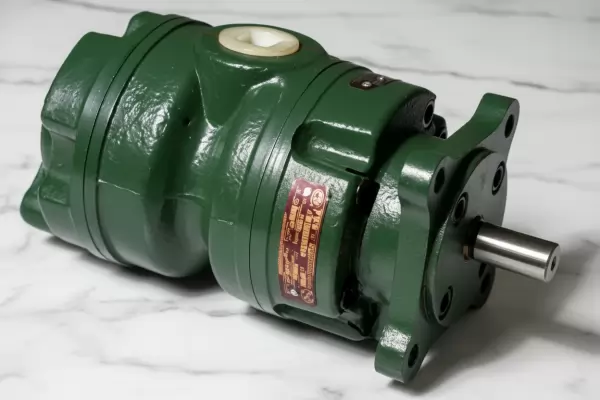

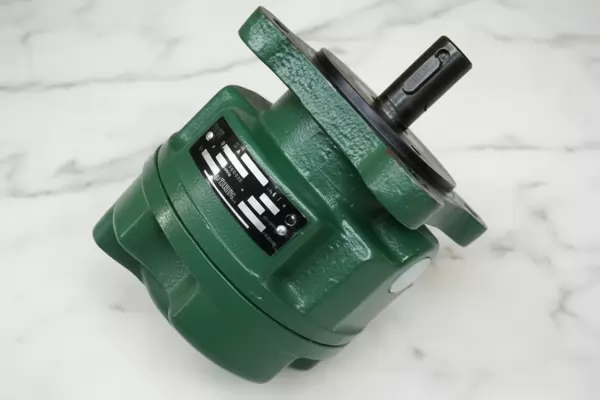

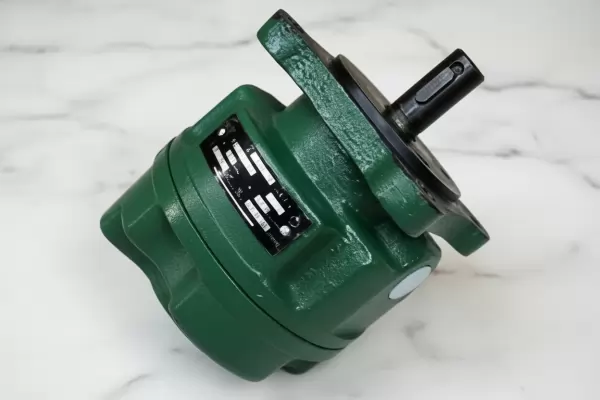

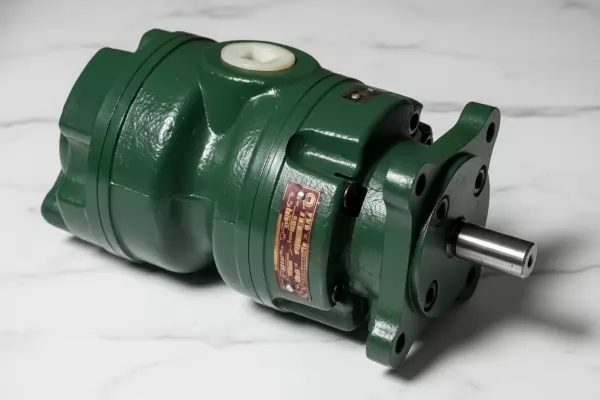

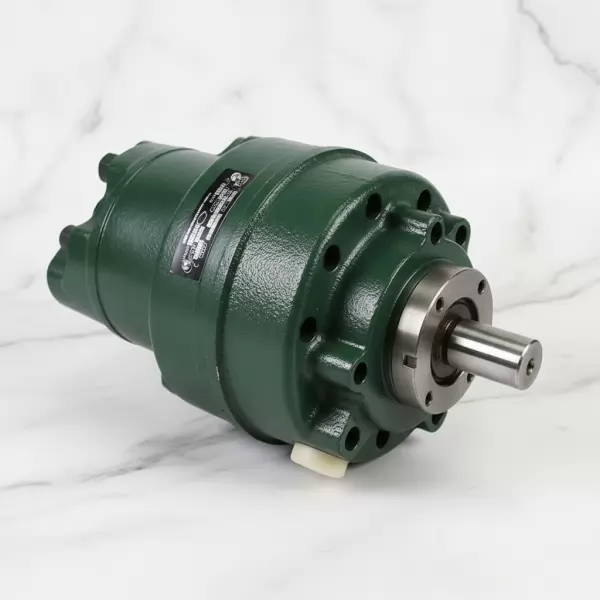

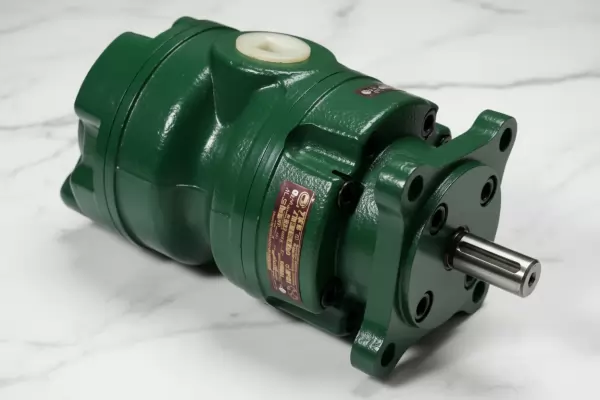

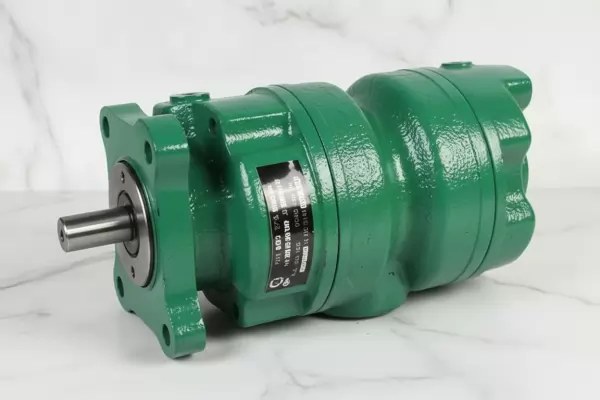

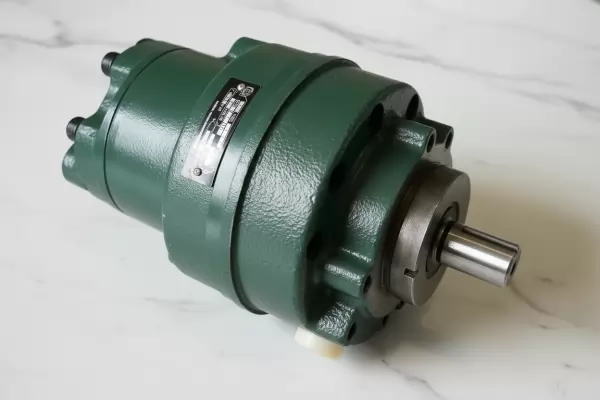

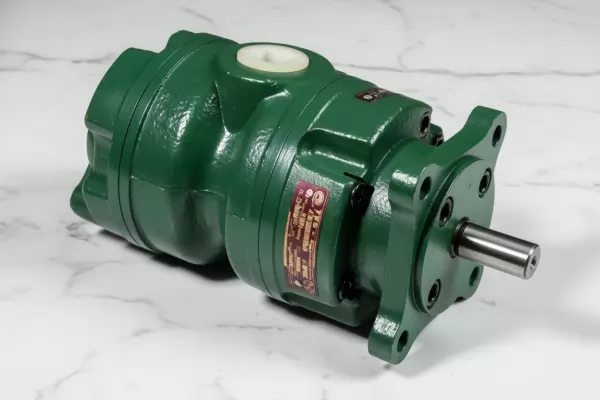

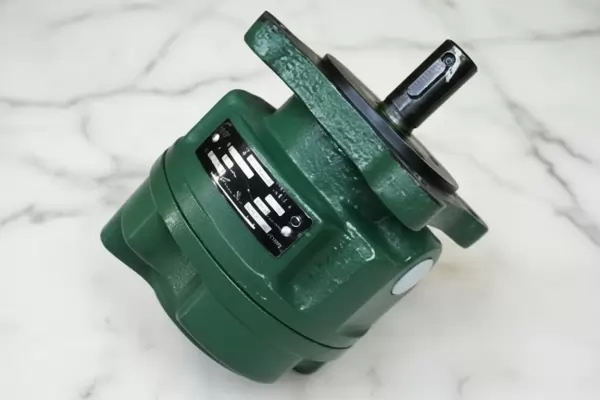

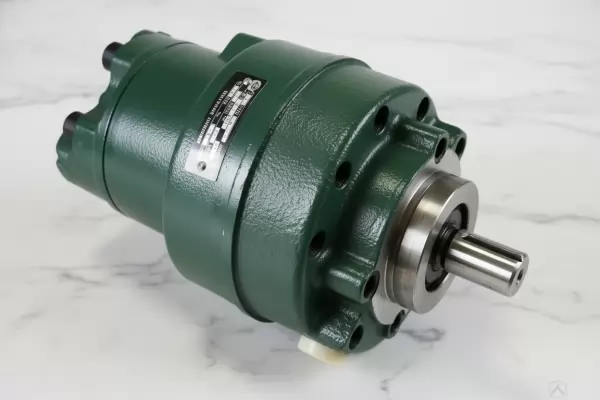

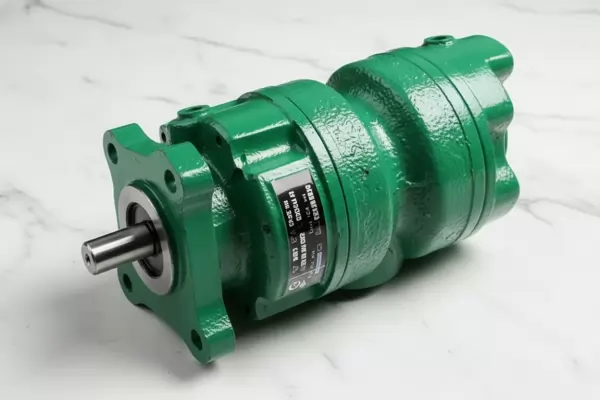

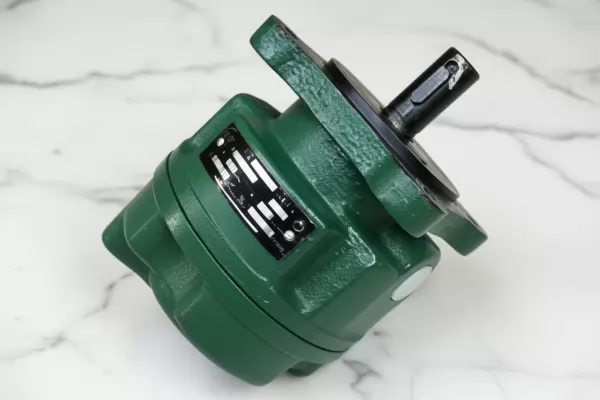

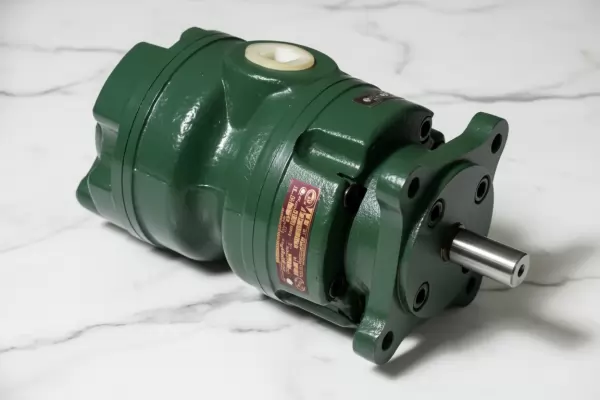

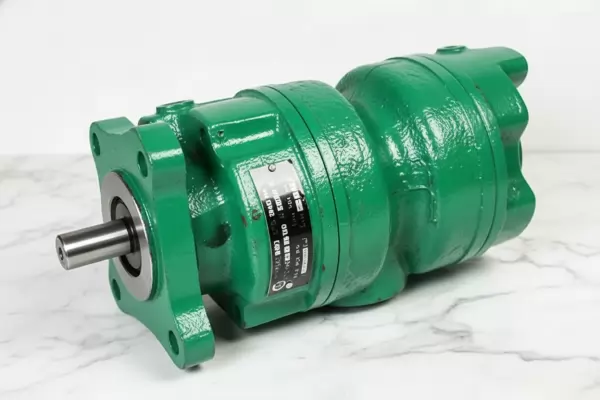

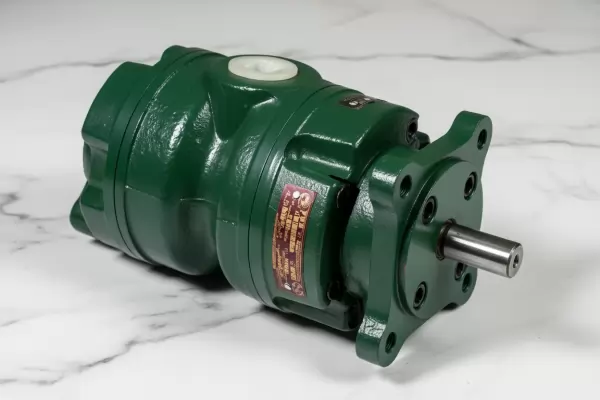

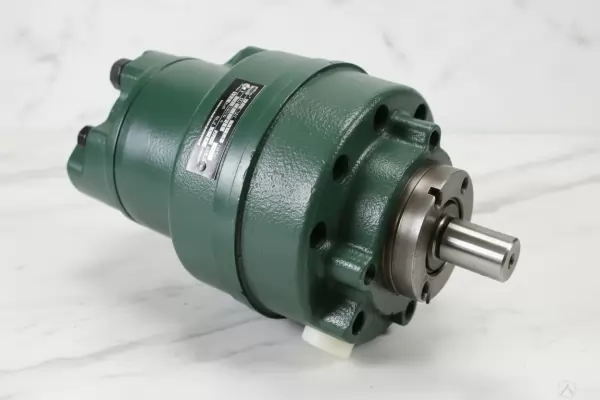

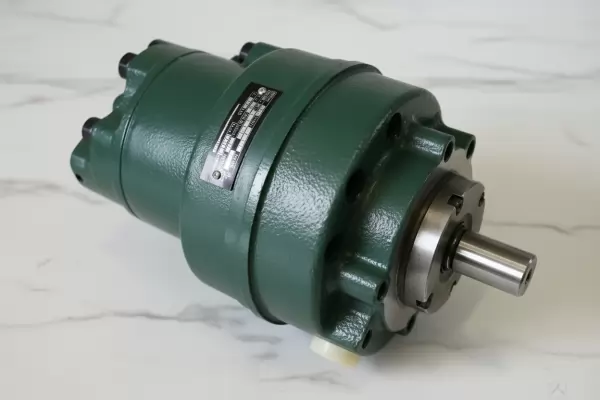

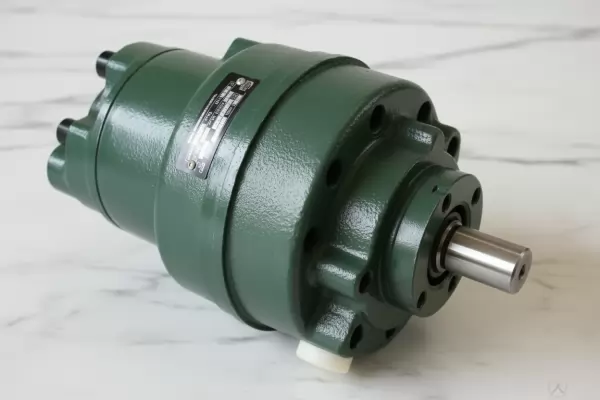

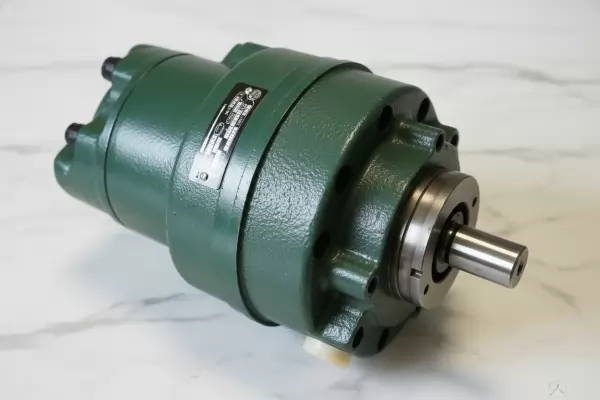

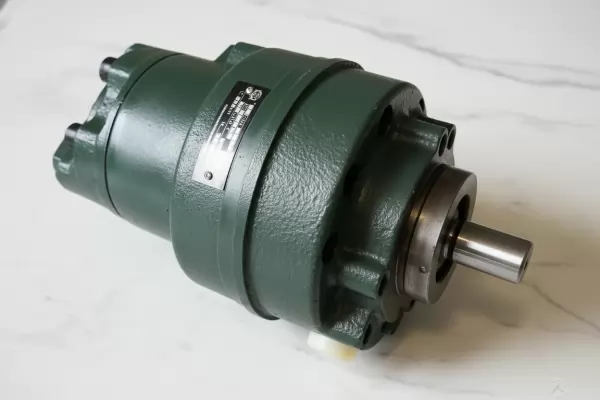

Насосы БГ12-2 пластинчатые нерегулируемые (БГ12-21, БГ12-22, БГ12-23, БГ12-24)

Цена:

от 5880 руб.

+7 (343) 361-89-99

+7 (343) 271-33-99

+7 922 181-89-99
info@99-t.ru

Производимые модели	Давление, Мпа	Вес, кг	Цена, руб.
Насос пластинчатый БГ12-21АМ	12,5	9,5	11700 руб.
Насос пластинчатый БГ12-21М	12,5	9,5	11700 руб.
Насос пластинчатый БГ12-22АМ	12,5	9,5	11700 руб.
Насос пластинчатый БГ12-22М	12,5	9,5	11700 руб.
Насос пластинчатый БГ12-23АМ	12,5	9,5	11700 руб.
Насос пластинчатый БГ12-23М	12,5	9,5	11700 руб.
Насос пластинчатый 5БГ12-24АМ	12,5	32	30000 руб.
Насос пластинчатый 5БГ12-24М	12,5	32	30000 руб.
Насос пластинчатый 5БГ12-25АМ	12,5	32	30000 руб.
Насос пластинчатый 8БГ12-21М	12,5	16	19350 руб.
Насос пластинчатый 8БГ12-22АМ	12,5	16	19350 руб.
Насос пластинчатый 8БГ12-22М	12,5	16	19350 руб.
Насос пластинчатый 8БГ12-23АМ	12,5	16	19350 руб.
Насос пластинчатый 8БГ12-23М	12,5	16	19350 руб.
Насос пластинчатый 8БГ12-24АМ	12,5	32	30000 руб.
Насос пластинчатый 8БГ12-24М	12,5	32	30000 руб.
Насос пластинчатый 8БГ12-25АМ	12,5	32	30000 руб.
Насос пластинчатый 12БГ12-22АМ	12,5	16	19350 руб.
Насос пластинчатый 12БГ12-22М	12,5	16	19350 руб.
Насос пластинчатый 12БГ12-23АМ	12,5	16	19350 руб.
Насос пластинчатый 12БГ12-23М	12,5	16	19350 руб.
Насос пластинчатый 12БГ12-24АМ	12,5	32	30000 руб.
Насос пластинчатый 12БГ12-24М	12,5	32	30000 руб.
Насос пластинчатый 12БГ12-25АМ	12,5	32	30000 руб.
Насос пластинчатый 18БГ12-22М	12,5	16	19350 руб.
Насос пластинчатый 18БГ12-23АМ	12,5	16	19350 руб.
Насос пластинчатый 18БГ12-23М	12,5	16	19350 руб.
Насос пластинчатый 18БГ12-24АМ	12,5	32	30000 руб.
Насос пластинчатый 18БГ12-24М	12,5	32	30000 руб.
Насос пластинчатый 18БГ12-25АМ	12,5	32	30000 руб.
Насос пластинчатый 25БГ12-23М	12,5	16	19350 руб.
Насос пластинчатый 25БГ12-23АМ	12,5	16	19350 руб.
Насос пластинчатый 25БГ12-24АМ	12,5	32	30000 руб.
Насос пластинчатый 25БГ12-24М	12,5	32	30000 руб.
Насос пластинчатый 25БГ12-25АМ	12,5	32	30000 руб.
Насос пластинчатый 35БГ12-23М	12,5	16	19350 руб.
Насос пластинчатый 35БГ12-24АМ	12,5	32	30000 руб.
Насос пластинчатый 35БГ12-24М	12,5	32	30000 руб.
Насос пластинчатый 35БГ12-25АМ	12,5	32	30000 руб.
Насос пластинчатый 50БГ12-24АМ	12,5	46	37500 руб.
Насос пластинчатый 50БГ12-24М	12,5	46	37500 руб.
Насос пластинчатый 50БГ12-25АМ	12,5	46	37500 руб.
Насос пластинчатый 70БГ12-24М	12,5	46	37500 руб.
Насос пластинчатый 70БГ12-25АМ	12,5	46	37500 руб.
Насос пластинчатый 100БГ12-25АМ	12,5	46	37500 руб.
Насос пластинчатый 5БГ12-21АМ	-	-	руб.
Насос пластинчатый 5БГ12-21М	-	-	руб.
Насос пластинчатый 5БГ12-22АМ	-	-	руб.
Насос пластинчатый 5БГ12-22М	-	-	руб.
Насос пластинчатый 5БГ12-23АМ	-	-	руб.
Насос пластинчатый 5БГ12-23М	-	-	руб.
Насос пластинчатый БГ12-24АМ	-	-	22500 руб.
Насос пластинчатый БГ12-24М	-	-	22500 руб.
Насос пластинчатый БГ12-25АМ	-	-	22500 руб.

Код ТН ВЭД 8413 60 310 0

Технические характеристики насосы пластинчатые нерегулируемые БГ12-2... на давление 12,5МПа (125 Кг/кв.см). (1 габарит)

Параметры	БГ12-21АМ	БГ12-21М	БГ12-22АМ	БГ12-22М	БГ12-23АМ	БГ12-23М
Рабочий объем , см3.	5	8	12,5	16	20	25
Подача, л/мин, не менее	5,4	9	14,6	19,4	25,5	33
Давление на выходе из насоса, (МПа):
номинальное	12,5
предельное	14
Частота вращения, (об/мин)
номинальная	1500
максимальная	1800
минимальная	1200
Номинальная мощность, кВт	2	3,06	4,6	5,65	6,94	8,45
Затрачиваемая мощность при давлении на выходе из насоса ,равным нулю, кВт	0,2			0,3	0,4	0,5
КПД при нормальном режиме работы,не менее
объемный	0,72	0,75	0,78	0,81	0,85	0,88
полный	0,55	0,6	0,66	0,7	0,75	0,8
Ресурс при номинальном режиме работы,ч	5000				3000
Предельное значение среднего уровня звука, дБ(А) ,при номинальном режиме работы	82
	82
Масса, кГ	9,5

Предназначение

Насосы пластинчатые БГ12 применяются в гидроприводах металлорежущих станков и других машин, где требуется давление до 10 МПа и нерегулируемый по величине поток минерального масла.
Диапазон вязкости масла 17-213 мм 2 /с при температуре от +10 до +50 о С.
Тонкость фильтрации масла 25 мкм.
Номинальная частота вращения 1500 об/мин.

Насосы соответствуют ТУ 2-053-1342-78.

Структура условного обозначения

12	БГ12-2	-	2А	М	УХЛ4
					УХЛ4 = климатическое исполнение и категория размещения

				М = исполнение (модернизированный)

			Типоразмер и подача насоса: Первый габарит: 1, 1А, 2, 2А, 3, 3А; Второй габарит: 4А, 4, 5А

	БГ12-2 = серия насосов пластинчатых

5, 8, 12, 18, 25, 35 = пластинчатый насос двухпоточный

Насосы пластинчатые нерегулируемые ...БГ12-2... на давление 12,5 МПа (125 кГ/кв.см) (2+1 габарит)

Марка насоса	Параметры
	Рабочий объем см3	Частота вращения об/мин			‘Номинальная подача л/мин	Мощность, кВт	Коэффициент подачи %	КПД насоса %	Уровень шума дБ
	Рабочий объем см3	ном.	макс.	мин.	‘Номинальная подача л/мин	Мощность, кВт	Коэффициент подачи %	КПД насоса %	Уровень шума дБ
5БГ12-24АМ	45,0 / 5,0	1500	1800	1200	56,0 / 5,4	17,1	83 / 72	76 / 55	90
5БГ12-24М	56,0 / 5,0	1500	1800	1200	73,9 / 5,4	21,6	88 / 72	77 / 55	90
5БГ12-25АМ	80,0 / 5,0	1500	1500	1500	108,0 / 5,4	28	90 / 72	85 / 55	92
8БГ12-24АМ	45,0 / 8,0	1500	1800	1200	56,0 / 9,0	18,16	83 / 75	76 / 60	90
8БГ12-24М	56,0 / 8,0	1500	1800	1200	73,9 / 9,0	22,66	88 / 75	77 / 60	90
8БГ12-25АМ	80,0 / 8,0	1500	1500	1500	108,0 / 9,0	29,06	90 / 75	85 / 60	92
12БГ12-24АМ	45,0 / 12,5	1500	1800	1200	56,0 / 14,6	19,7	83 / 78	76 / 65	90
12БГ12-24М	56,0 / 12,5	1500	1800	1200	73,9 / 14,6	24,2	88 / 78	77 / 65	90
12БГ12-25АМ	80,0 / 12,5	1500	1500	1500	108,0 / 14,6	30,6	90 / 78	85 / 65	92
18БГ12-24АМ	45,0 / 16,0	1500	1800	1200	56,0 / 19,4	20,75	83 / 81	76 / 70	90
18БГ12-24М	56,0 / 16,0	1500	1800	1200	73,9 / 19,4	25,25	88 / 81	77 / 70	90
18БГ12-25АМ	80,0 / 16,0	1500	1500	1500	108,0 / 19,4	31,65	90 / 81	85 / 70	92
25БГ12-24АМ	45,0 / 20,0	1500	1800	1200	56,0 / 25,5	22,04	83 / 85	76 / 75	90
25БГ12-24М	56,0 / 20,0	1500	1800	1200	73,9 / 25,5	26,54	88 / 85	77 / 75	90
25БГ12-25АМ	80,0 / 20,0	1500	1500	1500	108,0 / 25,5	32,94	90 / 85	85 / 75	92
35БГ12-24АМ	45,0 / 25,0	1500	1800	1200	56,0 / 33,0	23,55	83 / 88	76 / 80	90
35БГ12-24М	56,0 / 25,0	1500	1800	1200	73,9 / 33,0	28,05	88 / 88	77 / 80	90
35БГ12-25АМ	80,0 / 25,0	1500	1500	1500	108,0 / 33,0	34,45	90 / 88	85 / 80	92

Насосы пластинчатые нерегулируемые ...БГ12-2... на давление 12,5 МПа (125 кГ/кв.см) (1+1 габарит)

Типоразмер	Параметры
Типоразмер	Рабочий объем см3	Частота вращения об/мин	‘Номинальная подача л/мин	Мощность, кВт	Коэффициент подачи %	КПД насоса %	Уровень шума дБ
5БГ12-21АМ	5,0 / 5,0	ном. 1500 макс.1800 мин. 1200	5,4 / 5,4	4	72 / 72	55 / 55	83
5БГ12-21М	5,0 / 8,0		5,4 / 9,0	5,06	72 / 75	55 / 60
5БГ12-22АМ	5,0 / 12,5		5,4 / 14,6	6,6	72 / 78	55 / 65
5БГ12-22М	5,0 / 16,0		5,4 / 19,4	7,65	72 / 81	55 / 70
5БГ12-23АМ	5,0 / 20,0		5,4 / 25,5	8,49	72 / 85	55 / 75	84
5БГ12-23М	5,0 / 25,0		5,4 / 33,0	10,45	72 / 88	55 / 80	84
8БГ12-21М	8,0 / 8,0		9,0 / 9,0	6,12	75 / 75	60 / 60	83
8БГ12-22АМ	8,0 / 12,5		9,0 / 14,6	7,66	75 / 78	60 / 65
8БГ12-22М	8,0 / 16,0		9,0 / 19,4	8,71	75 / 81	60 / 70
8БГ12-23АМ	8,0 / 20,0		9,0 / 25,5	10	75 / 85	60 / 75	84
8БГ12-23М	8,0 / 25,0		9,0 / 33,0	11,51	75 / 88	60 / 80	84
12БГ12-22АМ	12,5 / 12,5		14,6 / 14,6	9,2	78 / 78	65 / 65	83
12БГ12-22М	12,5 / 16,0		14,6 / 19,4	10,25	78 / 81	65 / 70	83
12БГ12-23АМ	12,5 / 20,0		14,6 / 25,5	11,54	78 / 85	65 / 75	84
12БГ12-23М	12,5 / 25,0		14,6 / 33,0	13,05	78 / 88	65 / 80	84
18БГ12-22М	16,0 / 16,0		19,4 / 19,4	11,3	81 / 81	70 / 70	83
18БГ12-23АМ	16,0 / 20,0		19,4 / 25,5	12,59	81 / 85	70 / 75	84
18БГ12-23М	16,0 / 25,0		19,4 / 33,0	14,1	81 / 88	70 / 80	84
25БГ12-23АМ	20,0 / 20,0		25,5 / 25,5	13,88	85 / 85	75 / 75	85
25БГ12-23М	20,0 / 25,0		25,5 / 33,0	15,39	85 / 88	75 / 80
35БГ12-23М	25,0 / 25,0		33,0 / 33,0	16,9	88 / 88	80 / 80

Насосы пластинчатые нерегулируемые ...БГ12-2... на давление 12,5 МПа (125 кГ/кв.см ) (2+2 габарит

Параметры	50БГ12-	50БГ12-	50БГ12-	70БГ12-	70БГ12-	100БГ12-
Параметры	24АМ	24М	25АМ	24М	25АМ	25АМ
Рабочий объем, см3	45 / 45	45 / 56	45 / 80	56 / 56	56 / 80	80 / 80
Частота вращения об/мин:
номинальная	1500		1500	1500	1500
максимальная	1800		1500	1800	1500
минимальная	1200		1500	1200	1500
Номинальная подача, л/мин	56,0 / 56,0	56,0 / 73,9	56,0 / 108,0	73,9 / 73,9	73,9 / 108,0	108,0 / 108,0
Мощность, кВт	30,2	34,7	41	39,2	45,6	52
Коэффициент подачи насоса , %	83 / 83	83 / 88	83 / 90	88 / 88	88 / 90	90 / 90
КПД насоса, %	76 / 76	76 / 77	76 / 85	77 / 77	77 / 85	85 / 85
Уровень шума, дБА	90		92	90	92

Насосы пластинчатые нерегулируемые ...БГ12-2... на давление 12,5 МПа (125 кГ/кв.см ) (2 габарит)

Параметры	БГ12-24АМ	БГ12-24М	БГ12-25АМ
Давление на выходе насоса ном./ макс. МПа	12,5 / 14,0
Давление на входе абсолютное макс /мин МПа
Рабочий объем, куб. см	45	56	80
Частота вращения,об/мин: ном./ макс./ мин
Номинальная подача ,л/ мин	54	72	105,6
Мощность, кВт	15,1	19,6	26
Коэффициент подачи насоса в %	80	86	88
КПД насоса в %	73	75	83
Уровень шума в дБа	87
Масса насоса в кГ	24,4

Габаритные и присоединительные размеры

Габаритные и соединительные размеры пластинчатых насосов БГ12-2... габарита 1

Габаритные и соединительные размеры пластинчатых насосов ....БГ12-2... габарита 2+1

Габаритные и соединительные размеры пластинчатых насосов ....БГ12-2... габарита 1+1

Габаритные и соединительные размеры пластинчатых насосов ....БГ12-2... габарита 2+2

Габаритные и соединительные размеры пластинчатых насосов БГ12-2... габарита 2
