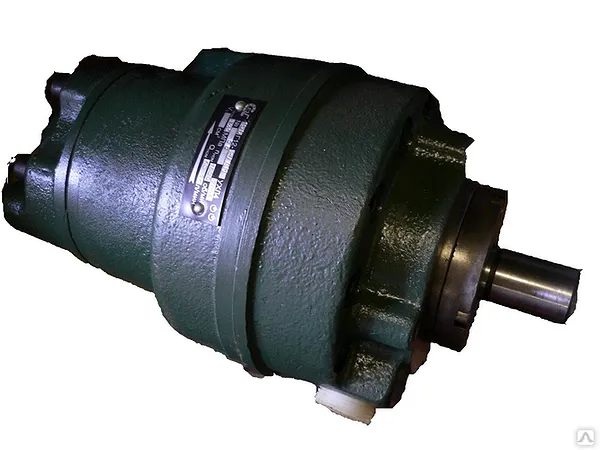

Насос пластинчатый 25БГ12-24АМ

Насос пластинчатый 25БГ12-24АМ — это надёжный двухпоточный гидравлический насос габарита 2+1, предназначенный для подачи минерального масла в промышленные гидросистемы. Он обеспечивает стабильную производительность при высоком давлении, что делает его идеальным решением для оборудования, требующего постоянного и надёжного потока рабочей жидкости.

Описание и назначение

Насос пластинчатый 25БГ12-24АМ является ключевым элементом множества гидравлических систем в различных отраслях промышленности. Это двухпоточный насос двукратного действия, что означает наличие двух независимых потоков: первый (основной поток со стороны, противоположной приводу) имеет номинальную подачу до 56 литров в минуту, а второй (поток со стороны привода) — до 25,5 литров в минуту. Такая конструкция насоса пластинчатого 25БГ12-24АМ позволяет одновременно питать два гидравлических контура или создавать дополнительный рабочий поток в одной системе, оптимизируя производительность всего оборудования.

Основное назначение насоса пластинчатого 25БГ12-24АМ — это создание постоянного по направлению потока рабочей жидкости, в качестве которой выступает минеральное масло с определённым диапазоном вязкости. Он нерегулируемый, то есть его производительность остаётся постоянной при заданной частоте вращения вала. Устройство отличается высокой надёжностью и конструктивной простотой, что облегчает его обслуживание и ремонт. Ключевыми техническими особенностями, обеспечивающими востребованность насоса пластинчатого 25БГ12-24АМ, являются стабильное рабочее давление до 12,5 МПа (номинальное), совместимость с широким спектром минеральных масел и габарит 2+1. Он работает при номинальной частоте вращения 1500 об/мин, потребляя мощность до 22 кВт.

Выбор именно насоса пластинчатого 25БГ12-24АМ позволяет инженерам и проектировщикам получить проверенное временем оборудование с чётко предсказуемыми характеристиками. Он успешно заменяет устаревшие аналоги, предлагая высокую гамма избыточную надёжность и обеспечение постоянной подачи. Заказать насос пластинчатый 25БГ12-24АМ — значит получить готовое решение для модернизации или оснащения новых мощностей.

Вес, габариты, код ТН ВЭД, ГОСТ

Надёжность, проверенная десятилетиями

Насос пластинчатый 25БГ12-24АМ как старый добрый «Запорожец» в мире гидравлики: простой, неприхотливый и работающий в любых условиях, даже когда более «продвинутые» собратья уже давно просят ремонта.

Технические характеристики

Принцип работы

Работа насоса пластинчатого 25БГ12-24АМ основана на принципе изменения объёма рабочих камер. Вращение ротора внутри статора неравномерной формы (овального или эллиптического сечения) приводит к тому, что пластины (лопасти), установленные в радиальных пазах ротора, под действием центробежной силы и давления масла прижимаются к внутренней поверхности статора. При вращении объём камеры между двумя соседними пластинами, ротором и статором увеличивается, создавая разрежение на стороне всасывания и затягивая рабочую жидкость. Затем, при движении к зоне нагнетания, этот объём уменьшается, выталкивая жидкость под давлением в напорную магистраль. Насос пластинчатый 25БГ12-24АМ реализует схему двукратного действия, где за один оборот вала происходит два полных цикла всасывания и нагнетания для каждой пластины, что обеспечивает высокую равномерность потока.

Давление и расход в насосе пластинчатом 25БГ12-24АМ напрямую зависят от рабочих объёмов камер (45 и 20 см³) и частоты вращения вала. Давление создаётся сопротивлением гидравлической системы и ограничивается прочностью конструкции. Для обеспечения надёжной работы критически важно поддерживать требуемое давление на входе (не менее 0,02 МПа), чтобы избежать кавитации и связанного с ней износа.

Внутри насоса пластинчатого 25БГ12-24АМ ключевыми элементами, обеспечивающими его функцию, являются прочный корпус, ротор с пазами, износостойкие пластины (лопасти), распределительный диск, который направляет потоки жидкости, и уплотнения. При эксплуатации необходимо контролировать качество рабочего масла, его температуру и чистоту, так как наличие абразивных частиц ускоряет износ пластин и рабочих поверхностей.

Фундаментальная ошибка при пуске

Самая частая ошибка при запуске нового насоса пластинчатого 25БГ12-24АМ — подача полных оборотов без предварительной прокачки системы на низких оборотах. Это приводит к «сухому» старту и мгновенному износу пластин. Всегда дайте насосу поработать пару минут на холостом ходу для заполнения рабочих камер и распределения масла по всем поверхностям трения.

Температурный режим и срок службы

Насос пластинчатый 25БГ12-24АМ рассчитан на работу в диапазоне температур рабочей среды (масла) от +10°С до +50°С и окружающей среды от 0°С до +50°С. Соблюдение этих температурных границ является критически важным для долговечности устройства. При температурах ниже минимальных вязкость масла резко возрастает, увеличивается сопротивление на всасывании, что может привести к кавитации и повышенным нагрузкам. Перегрев же свыше +50°С вызывает снижение вязкости, ухудшение смазывающих свойств масла и ускоренный износ пар трения, особенно пластин о статор.

Качество рабочей среды напрямую определяет ресурс насоса пластинчатого 25БГ12-24АМ. Использование масла, не соответствующего рекомендациям по вязкости (17-213 сСт) и чистоте, является основной причиной преждевременного выхода из строя. При правильной эксплуатации, своевременной замене масла и фильтров, 90% ресурс работы насоса пластинчатого 25БГ12-24АМ составляет 5000 часов. На практике при грамотном обслуживании этот срок может быть значительно увеличен.

Область применения

Насос пластинчатый 25БГ12-24АМ находит широкое применение в станкостроении и машиностроении, где питает гидроцилиндры и гидромоторы металлорежущих и деревообрабатывающих станков. В автомобильной промышленности его используют в испытательных стендах и прессовом оборудовании. В горнодобывающей промышленности и нефтегазовой отрасли он применяется в гидросистемах вспомогательного оборудования, буровых установок и систем управления. В металлообработке и деревообработке он приводит в действие прессы, ножницы и подъёмные механизмы.

В хической промышленности и текстильной промышленности этот насос может использоваться в оборудовании с гидравлическим приводом, не контактирующим с агрессивными средами. В строительстве и ЖКХ насос пластинчатый 25БГ12-24АМ обеспечивает работу гидравлического инструмента, подъёмников и систем управления ворот или шлюзов. Его универсальность и надёжность делают его востребованным везде, где требуется стабильный источник гидравлической энергии.

Современные технологии

Насос пластинчатый 25БГ12-24АМ, оснащенный датчиками давления и расхода, легко интегрируется в концепцию Industry 4.0. Данные о его работе в реальном времени передаются на ПЛК или в IoT-платформу, позволяя осуществлять мониторинг состояния, прогнозировать необходимость обслуживания по фактическому износу пластин и интегрировать его работу с коботами для точного дозирования усилия в автоматизированных сборочных линиях.

Обслуживание и ремонт

Продлить срок службы насоса пластинчатого 25БГ12-24АМ позволяет регулярное обслуживание, основой которого является контроль состояния рабочей жидкости. Необходимо систематически проверять уровень масла, его вязкость и температуру, а также своевременно менять фильтры тонкой очистки в гидросистеме. Это предотвращает попадание абразивных частиц в рабочие камеры, что является главной причиной износа.

Быстрее всего в насосе пластинчатом 25БГ12-24АМ изнашиваются сами пластины (лопасти) и рабочие поверхности статора. При появлении признаков снижения производительности или повышения уровня шума обычно требуется замена именно этих элементов. Также рекомендуется периодически проверять состояние уплотнений вала и распределительных дисков на предмет утечек и износа.

Ремкомплект или ЗИП

Для быстрого восстановления работоспособности насоса пластинчатого 25БГ12-24АМ рекомендуется иметь ремонтный комплект (ЗИП). Его стандартный состав включает набор новых пластин (лопастей), уплотнительные кольца и манжеты вала, уплотнения распределительного диска, а также комплект крепёжных элементов. Использование оригинальных запасных частей Гидромаш гарантирует точное соответствие геометрии и материалов, обеспечивая герметичность и полное восстановление характеристик после ремонта. Заказать такой ремкомплект можно отдельно.

Аналоги устройства

1. Пластинчатый насос с рабочим объёмом 40/18 и давлением 16 МПа (однопоточный).
2. Гидравлический пластинчатый насос габарита 2 с подачей 50 л/мин при 10 МПа.
3. Двухпоточный пластинчатый насос с симметричной подачей 30/30 л/мин.
4. Насос пластинчатый с фланцевым креплением и подачей 60 л/мин при 14 МПа.
5. Универсальный пластинчатый насос для высоковязких жидкостей с подогревом.

Условное обозначение

Экономические выгоды

Применение насоса пластинчатого 25БГ12-24АМ с его предсказуемым ресурсом в 5000 часов напрямую снижает эксплуатационные расходы за счёт минимизации внеплановых простоев оборудования. Его высокая общая эффективность и надёжность сокращают затраты на электроэнергию и частое техническое обслуживание, что в долгосрочной перспективе значительно улучшает общую окупаемость (ROI) гидравлической системы.

Изображения

Габаритные и присоединительные размеры

Габаритные размеры насоса пластинчатого 25БГ12-24АМ составляют 330 мм в длину, 180 мм в ширину и 180 мм в высоту. Такие компактные размеры облегчают его монтаж даже в условиях ограниченного пространства машин и станков. Присоединение всасывающих и напорных линий, как правило, осуществляется через резьбовые отверстия в распределительном диске или боковых крышках. Конкретный тип и размер резьбы (метрическая, трубная) указывается в паспорте на изделие. При монтаже важно обеспечить соосность вала насоса и привода, а также избегать передачи внешних нагрузок на корпус.

Примеры заказа

Модель насоса пластинчатого 25БГ12-24АМ — стандартное двухпоточное исполнение с правым вращением, для работы на минеральном масле.

Модель насоса пластинчатого 25БГ12-24АМ (лев. вр.) — специальное исполнение с левым направлением вращения вала по техническому заданию заказчика.

Адаптация к российским условиям

Насос пластинчатый 25БГ12-24АМ адаптирован для стабильной работы в широком диапазоне температур, характерном для России и стран СНГ. Его конструкция совместима с распространёнными отечественными минеральными маслами, соответствующими ГОСТ. Устройство устойчиво к типичным для отечественных сетей перепадам напряжения при использовании с рекомендованными электродвигателями. Это делает его готовым к длительной и бесперебойной эксплуатации на промышленных предприятиях и объектах ЖКХ по всей территории РФ и СНГ.

Работа в экстремальных условиях

Стандартный насос пластинчатый 25БГ12-24АМ рассчитан на работу при температурах окружающей среды до 0°C, но при использовании специальных масел с низкой температурой застывания и систем предпускового подогрева может эксплуатироваться и при более низких температурах. Его конструкция совместима с рядом специальных отечественных рабочих жидкостей, нормируемых по ГОСТ. Модульная конструкция и доступность ремкомплектов позволяют оперативно производить диагностику и замену изношенных элементов (пластин, уплотнений) даже в полевых или цеховых условиях, минимизируя время простоя основного оборудования.

Возможность работы на Марсе или Луне

Теоретически, насос пластинчатый 25БГ12-24АМ мог бы работать на Луне при условии размещения в термостатированном корпусе, заполненном инертной атмосферой, и использовании специальной рабочей жидкости с крайне низкой температурой испарения. Его герметичная конструкция и отсутствие сложной электроники — плюс для вакуума. А запас прочности по давлению в 14 МПа позволил бы ему качать что угодно, даже лунную пыль, превращённую в гидравлическую суспензию. Главное — не забыть масло.

Часто задаваемые вопросы

Какое рабочее давление у насоса 25БГ12-24АМ?
Номинальное рабочее давление насоса пластинчатого 25БГ12-24АМ составляет 12,5 МПа (125 кгс/см²). Предельно допустимое давление — 14 МПа.

Какова производительность насоса?
Насос пластинчатый 25БГ12-24АМ является двухпоточным. Его производительность: основной поток — 56 л/мин, дополнительный поток — 25,5 л/мин при номинальной частоте вращения 1500 об/мин.

На каком масле он работает?
Рекомендуется использовать минеральные масла для гидросистем (индустриальные, веретённые) с вязкостью от 17 до 213 сСт при рабочей температуре от +10°C до +50°C.

Как осуществляется доставка по России и СНГ?
Мы организуем доставку насоса пластинчатого 25БГ12-24АМ по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка транспортными компаниями или собственной логистикой.

Почему выбирают «Гидромаш»

Заказывая насос пластинчатый 25БГ12-24АМ у нас, вы покупаете оригинальное оборудование бренда Гидромаш с официальной гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, что позволяет минимизировать сроки поставки. Купить насос пластинчатый 25БГ12-24АМ по конкурентной цене — значит получить не только качественный продукт, но и полное сервисное сопровождение, быструю доставку в любой регион России и страны СНГ. Для уточнения наличия и цены на насос пластинчатый 25БГ12-24АМ оставьте заявку на сайте.
