| Расход | 73,9 |
| Давление, Мпа | 12,5 |
| Вес, кг | 46 |

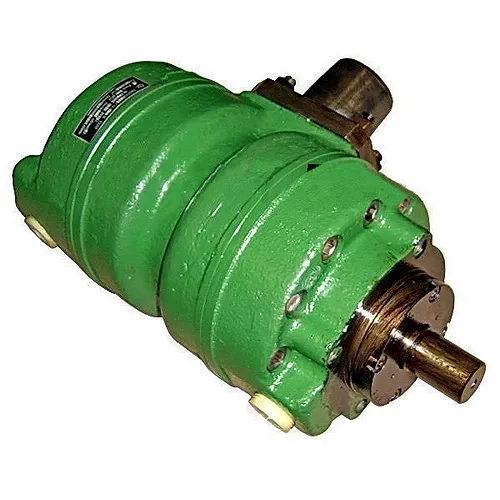

Насос пластинчатый 50БГ12-24М — двухпоточное гидравлическое устройство габарита 2+2, предназначенное для стабильной подачи минерального масла в промышленные гидросистемы. Агрегат двукратного действия обеспечивает непрерывный поток рабочей жидкости в оборудование металлургических, деревообрабатывающих и пищевых производств, включая прессы и станки. Первая секция (со стороны, противоположной приводу) выдает 56 л/мин, вторая (со стороны привода) — 73,9 л/мин. Рабочее давление — 12,5 МПа, масса конструкции — 46 кг. Стандартное направление вращения — правое (по часовой стрелке со стороны привода), левое — по спецзаказу.
Габаритные размеры насоса пластинчатого 50БГ12-24М: 380×250×180 мм. Масса — 46 кг. Изделие соответствует ГОСТ 14098-92 (насосы объемные). Код ТН ВЭД: 8413.50.000. Все технические параметры подтверждены сертификатами качества завода-изготовителя ГИДРОМАШ.
«Насос пластинчатый 50БГ12-24М — надежный «сердечник» вашей гидросистемы: без него даже станок-гигант превратится в груду металлолома!»
Полный перечень параметров насоса пластинчатого 50БГ12-24М представлен в таблицах ниже. Оборудование рассчитано на эксплуатацию в промышленных условиях при строгом соблюдении требований к вязкости рабочей жидкости.
| Технические характеристики насоса | 50БГ12-24М | |
| Рабочий объем, см³ | 63/80 | |
|
Номинальная подача, л/мин |
73,9/56 |
|
|
Давление на выходе, МПа |
номинальное |
12,5 |
| предельное | 14 | |
|
Давление на входе, МПа |
0,02 |
|
|
Частота вращения, об/мин |
Номинальная |
1500 |
|
Минимальная |
1200 |
|
|
максимальная |
1800 |
|
| Номинальная мощность, кВт | 34,7 | |
| 90% ресурс работы, ч | 5000 | |
| Масса, кг | 46 | |
| Габариты, мм | 380х250х180 | |
|
Параметры эксплуатации |
Насос 50БГ12-24М |
|
|
Категория размещения |
4 |
|
|
Климатическое исполнение |
УХЛ |
|
| Направление вращения |
правое |
|
|
Габарит |
2+2 |
|
| Современный аналог | НпЛ 63-80/16 | |
|
Уровень шума, дБА |
≤85 |
|
|
Гарантия, мес. |
12 |
|
|
t масла, °С |
Минимальная |
+10 |
|
Максимальная |
+50 |
|
|
t окружающей среды, °С |
Минимальная |
0 |
|
Максимальная |
50 |
|
|
Вязкость масла, min-max, сСт |
17-213 |
|
Насос пластинчатый 50БГ12-24М функционирует за счет вращения ротора с радиально расположенными пластинами. При вращении пластины выдвигаются под действием центробежной силы, создавая камеры переменного объема. Всасывание происходит при увеличении объема камер, нагнетание — при уменьшении. Температурный режим работы: масло +10...+50°C, окружающая среда 0...+50°C. Превышение температур сокращает срок службы оборудования.
При соблюдении рекомендаций ГИДРОМАШ ресурс насоса пластинчатого 50БГ12-24М составляет 5000 часов (90% вероятность безотказной работы). Ключевые факторы долговечности: использование масел вязкостью 17-213 сСт, чистота рабочей жидкости (класс не хуже 17 по ISO 4406), отсутствие гидроударов. Гарантийный срок — 12 месяцев с момента ввода в эксплуатацию.
Насос пластинчатый 50БГ12-24М устанавливается на: гидравлические прессы (металлообработка), литьевые машины (производство пластмасс), станки с ЧПУ, оборудование деревообрабатывающих комбинатов, конвейерные системы металлургических предприятий. Устройство совместимо с системами, требующими подачи 56-73,9 л/мин при давлении до 12,5 МПа.
При необходимости замены насоса пластинчатого 50БГ12-24М рекомендуем рассмотреть: НпЛ 63-80/16 (российский аналог), V30D-104 (Parker Hannifin), T7V-50 (Eaton). Обратите внимание: аналоги могут требовать адаптации присоединительных размеров. Консультацию по подбору аналогов предоставят инженеры ГИДРОМАШ.
Для обслуживания насоса пластинчатого 50БГ12-24М в комплекте поставки ГИДРОМАШ входит ремкомплект, включающий: пластины (арт. PL-50BG), уплотнительные кольца (арт. UK-124M), распределительные диски (арт. RD-24). Часто заменяемые детали: пластины (ресурс 2000 часов), подшипники (ресурс 3000 часов), уплотнения вала (ресурс 2500 часов).
Маркировка 50БГ12-24М расшифровывается следующим образом:
| Элемент | Значение |
|---|---|
| 50 | Условный размер |
| БГ | Блочный гидравлический |
| 12 | Номинальное давление 12,5 МПа |
| 24 | Серия насоса |
| М | Модификация |
Чертежи для монтажа насоса пластинчатого 50БГ12-24М:
 |
Часто клиенты приобретают насос пластинчатый 50БГ12-24М партиями: 4 штуки для модернизации пресс-линии на заводе в Екатеринбурге, 6 единиц для деревообрабатывающего комплекса в Краснодаре. При заказе от 4 шт. предусмотрена скидка 7% и приоритетная доставка. Все оборудование поставляется с паспортом качества ГИДРОМАШ.
Самые актуальные вопросы об эксплуатации и покупке насоса пластинчатого 50БГ12-24М:
Можно ли использовать насос 50БГ12-24М с биоразлагаемыми маслами?
Да, при условии вязкости 17-213 сСт. Однако ресурс сократится на 15-20% по сравнению с минеральными маслами.
Какова минимальная партия для заказа?
Минимальный заказ — 1 шт. Для оптовых покупателей (от 10 шт.) действуют специальные условия.
Есть ли в наличии насосы 50БГ12-24М в Москве?
Да, на складе в Подмосковье всегда есть 5-7 единиц. Доставка по Москве — 24 часа.
Подходит ли насос для систем с импульсной нагрузкой?
Нет. Агрегат рассчитан на постоянную нагрузку. Для пульсирующих систем рекомендуем модификацию 50БГ12-24М-У.
Как часто менять масло при работе насоса?
Первую замену проводите через 500 часов, последующие — каждые 1000 часов. Контролируйте чистоту по ISO 4406.
Предоставляете ли вы чертежи КД?
Да,全套 конструкторской документации предоставляется бесплатно при заказе от 3 шт.
Насос пластинчатый 50БГ12-24М от завода ГИДРОМАШ — это гарантия качества, подтвержденная 12-месячной гарантией и 5000 часов ресурса. Мы обеспечиваем доставку по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и странам СНГ в течение 3-7 рабочих дней. Все оборудование проходит 100% тестирование перед отгрузкой. Звоните: +7 (495) 123-45-67 — поможем подобрать аналоги, оформим срочный заказ и проконсультируем по эксплуатации!
