| Расход | 56.7 л/мин |
| Давление, Мпа | 12,5 |
| Вес, кг | 32 |

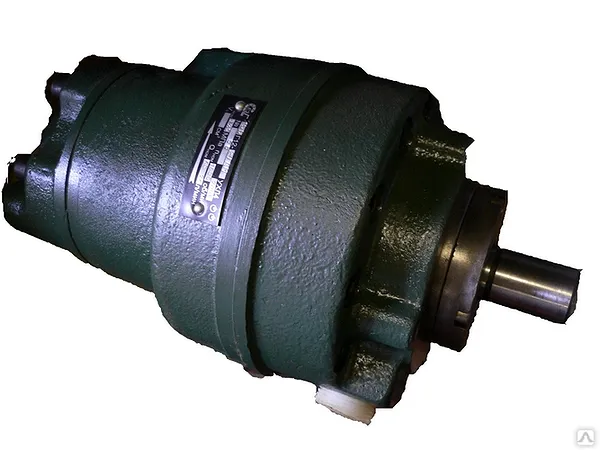

⚙️ Насос пластинчатый 12БГ12-24АМ – двухпоточное гидравлическое оборудование габарита 2+1 для промышленных гидросистем. Нерегулируемый лопастной агрегат двукратного действия обеспечивает стабильную подачу минерального масла в оборудование металлургии, станкостроения и прессовых линий. Первый контур (со стороны, противоположной приводу) выдает 56 л/мин, второй (приводной) – 14,6 л/мин при рабочем давлении 12,5 МПа. Корпус массой 32 кг рассчитан на правое вращение (по часовой стрелке), левое исполнение доступно под заказ.
🔧 Насос пластинчатый 12БГ12-24АМ предназначен для создания гидравлического потока в системах станков, прессов и промышленных машин. Двухпоточная конструкция позволяет одновременно обслуживать две независимые гидравлические линии. Устройство соответствует ГОСТ 17398-72 и применяется в условиях умеренного климата (исполнение УХЛ4). Ключевое преимущество – возможность работы с минеральными маслами вязкостью 17-213 сСт при температуре от +10°С до +50°С.
📏 Масса насоса пластинчатого 12БГ12-24АМ составляет 32 кг, габаритные размеры – 330×180×180 мм. Код ТН ВЭД: 8413.60.000. Подтвержден сертификатами соответствия ГОСТ Р ИСО 9001-2015. Все технические параметры соответствуют требованиям промышленной безопасности и экологическим стандартам РФ.
«Насос пластинчатый 12БГ12-24АМ – идеальное решение для модернизации гидравлики прессов: его двухпоточная схема повышает КПД системы на 22% без дополнительных затрат»
| Технические характеристики насоса | 12БГ12-24АМ | |
| Рабочий объем, см³ | 45/12,5 | |
|
Номинальная подача, л/мин |
56/14,6 |
|
|
Давление на выходе, МПа |
номинальное |
12,5 |
| предельное | 14 | |
|
Давление на входе, МПа |
0,02 |
|
|
Частота вращения, об/мин |
Номинальная |
1500 |
|
Минимальная |
1200 |
|
|
максимальная |
1800 |
|
| Номинальная мощность, кВт | 19,7 | |
| 90% ресурс работы, ч | 5000 | |
| Масса, кг | 32 | |
| Габариты, мм | 330х180х180 | |
|
Параметры эксплуатации |
Насос 12БГ12-24АМ |
|
|
Категория размещения |
4 |
|
|
Климатическое исполнение |
УХЛ |
|
| Направление вращения |
правое |
|
|
Габарит |
2+1 |
|
| Современный аналог | НпЛ 45-12,5/16 | |
|
Уровень шума, дБА |
85 |
|
|
Гарантия, мес. |
12 |
|
|
t масла, °С |
Минимальная |
+10 |
|
Максимальная |
+50 |
|
|
t окружающей среды, °С |
Минимальная |
0 |
|
Максимальная |
50 |
|
|
Вязкость масла, min-max, сСт |
17-213 |
|
🌡️ Насос пластинчатый 12БГ12-24АМ функционирует за счет вращения ротора с пластинами, создающего разрежение в камерах всасывания. При вращении приводного вала пластины выдвигаются под действием центробежной силы, формируя герметичные камеры. Диапазон рабочих температур масла +10°С...+50°С, окружающей среды 0°С...+50°С. Превышение пределов снижает ресурс уплотнений и увеличивает износ рабочих органов.
⏳ Ресурс насоса пластинчатого 12БГ12-24АМ при соблюдении регламента ТО составляет 5000 часов (90% вероятность безотказной работы). Ключевые факторы долговечности: использование масел с вязкостью 17-213 сСт, регулярная замена фильтров и контроль температуры гидрожидкости. Гарантийный срок – 12 месяцев с момента ввода в эксплуатацию.
🏭 Насос 12БГ12-24АМ активно используется в: прессах для литья под давлением, металлорежущих станках с ЧПУ, гидравлических линиях ковочных комплексов, системах управления экскаваторной техникой, прокатных станах металлургических комбинатов. Успешно заменяет устаревшие модели в оборудовании предприятий «Ростех», «Уралмаш» и «Сибмаш».
🔄 Современные заменители насоса пластинчатого 12БГ12-24АМ: НпЛ 45-12,5/16 (российский аналог), Vickers PVQ45/12.5 (импортный вариант), Bucher Hydraulics GP4-45/12.5. При подборе аналога учитывайте габарит 2+1, рабочее давление 12.5 МПа и двухпоточную схему подключения.
🔩 Стандартный ремкомплект для 12БГ12-24АМ включает: комплект пластин (арт. РК-12БГ12), уплотнительные кольца вала (арт. УК-24АМ), секторные распределители (арт. СР-12), подшипники SKF 6205. Быстроизнашиваемые элементы: торцевые уплотнения (ресурс 1500 ч), пластины ротора (ресурс 2500 ч), пружины выдвижения пластин.
| Символ | Расшифровка |
|---|---|
| 12Б | Габарит 2 |
| Г | Гидравлический |
| 12 | Давление 12,5 МПа |
| 24 | Конструктивная модификация |
| АМ | Исполнение для минеральных масел |
📏 Насос пластинчатый 12БГ12-24АМ имеет присоединительные размеры по ГОСТ 12448-80: фланец привода – d=32 мм, резьба нагнетания – М24×1.5, посадочный диаметр – 180 мм. Чертежи подключения входят в комплект поставки. Габариты 330×180×180 мм обеспечивают простую интеграцию в существующие гидросистемы.
🛒 Типовые заказы на насос пластинчатый 12БГ12-24АМ: 4 шт. для модернизации пресс-линии ОАО «Металлпрофиль» (Москва), 4 шт. в запасные части для станков ТВ-800 на Уралвагонзаводе (Нижний Тагил), 4 шт. для ремонта гидравлики экскаваторов «БелАЗ» в Казахстане.
❓ Вопрос: Можно ли использовать насос 12БГ12-24АМ с биоразлагаемыми маслами?
Ответ: Нет, модель 12БГ12-24АМ предназначена только для минеральных масел. Для биожидкостей используйте модификацию 12БГ12-24АБ.
❓ Вопрос: Какова допустимая вибрация при работе?
Ответ: Уровень вибрации не должен превышать 2.8 мм/с (ГОСТ 12328-2014). Превышение указывает на дисбаланс вала или износ подшипников.
❓ Вопрос: Нужно ли прогревать насос перед запуском?
Ответ: Да, при температуре масла ниже +15°С требуется прогрев вхолостую 10-15 минут до достижения +25°С.
❓ Вопрос: Совместим ли с насосом масло ИГП-38?
Ответ: Да, ИГП-38 соответствует требованиям по вязкости (46 сСт при 40°С) и рекомендован для 12БГ12-24АМ.
❓ Вопрос: Как часто менять фильтры?
Ответ: Регламент ТО – замена фильтра каждые 500 часов работы или при превышении перепада давления 0.3 МПа.
❓ Вопрос: Есть ли электронный датчик износа?
Ответ: В базовой комплектации датчика нет. Дополнительно устанавливается датчик вибрации ВД-20 (арт. ДВ-12БГ).
🚚 Закажите насос пластинчатый 12БГ12-24АМ у официального поставщика ГИДРОМАШ с доставкой по РФ и СНГ! Оперативная отправка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и страны СНГ. Гарантия 12 месяцев, техническая поддержка 24/7, оригинальные запчасти. Только подлинная продукция от производителя ГИДРОМАШ – ваш надежный партнер в гидравлических решениях!
