| Производимые модели | Расход | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Теплообменник Г44-23 | 4 | 0,2 | 31 | 22500 руб. |
|
Теплообменник Г44-24 | - | - | - | 31500 руб. |
|
Теплообменник Г44-25 | - | 0,2 | 4 | 55500 руб. |
Воздушный теплообменник серии Г44-23, Г44-24, Г44-25 предназначен для эффективного охлаждения минерального масла в гидравлических системах станков, прессов и автоматизированных линий. Устройства данной серии обеспечивают стабильную работу оборудования за счёт точного контроля температуры рабочей жидкости. Теплообменник воздушный Г44-23, Г44-24, Г44-25 устанавливается на общей сливной магистрали или на выходе предохранительного клапана, предотвращая перегрев системы.
Теплообменник воздушный Г44-23, Г44-24, Г44-25 работает с минеральными маслами вязкостью от 17 до 218 мм²/с (сСт) при температуре до +70 °C. Охлаждение осуществляется за счёт циркуляции окружающего воздуха, температура которого может находиться в диапазоне от +1 до +45 °C. Конструкция допускает любое положение при монтаже, что значительно упрощает интеграцию в существующие гидравлические установки.
Серия теплообменников Г44-23, Г44-24, Г44-25 отличается по производительности, габаритам и пропускной способности. Ниже приведены ключевые параметры моделей.
Параметр | Модель теплообменника | ||
Г44-23 | Г44-24 | Г44-25 | |
Максимальная тепловая мощность при перепаде +30 °C, ккал/ч (кВт) | 1440 (1,67) | 2791 (3,24) | 3900 (4,52) |
Теплоотдача при перегреве на 1 °C, ккал/ч | 48 | 93 | 130 |
Расход масла, л/мин | 35 | 70 | 100 |
Рабочее давление на входе, МПа (кгс/см²) | 0,2 (2) | ||
Масса, кг | 31 | 34 | 40 |
Спецификация электродвигателя вентилятора | |
Тип тока | Переменный, трёхфазный |
Напряжение питания, В | 380 |
Частота сети, Гц | 50 |
Модель двигателя | АИР 56В2 |
Исполнение | 1М3681 |
Синхронная частота вращения, об/мин | 3000 |
Мощность электродвигателя, кВт | 12 |
Теплообменник воздушный Г44-23, Г44-24, Г44-25 работает по принципу рекуперации тепла: горячее масло поступает в теплообменный блок, где оно охлаждается за счёт принудительной вентиляции, создаваемой встроенным электровентилятором. Воздушный поток, генерируемый двигателем серии АИР, проходит через рёбра охлаждения, эффективно отводя тепло в окружающую среду. Такая схема позволяет поддерживать оптимальную температуру масла без использования дополнительных охлаждающих жидкостей.
Теплообменник воздушный Г44-23, Г44-24, Г44-25 рассчитан на работу при температуре окружающего воздуха от +1 до +45 °C. При соблюдении режима эксплуатации и регулярном техническом обслуживании, срок службы оборудования составляет не менее 10 лет. Устойчивость к коррозии и износу обеспечивается качественными материалами и защитным покрытием корпуса.
Серия теплообменников Г44-23, Г44-24, Г44-25 активно используется в металлорежущих станках, прессовых линиях, станках ЧПУ, промышленных роботах и других системах с высокой тепловой нагрузкой. Устройства находят применение на предприятиях машиностроения, металлообработки и производственных комплексах с гидравлическим приводом. Теплообменник воздушный Г44-23, Г44-24, Г44-25 обеспечивает надёжность и долговечность гидравлики за счёт стабильного охлаждения рабочей среды.
Ниже представлена таблица с габаритами и размерами для монтажа теплообменников серии Г44-2.
Модель | L2, мм | L1, мм | L3, мм | L5, мм | K1, дюйм | L4, мм |
Г44-23 | 70 | 88 | 313 | 34 | К 1/2" | 260 |
Г44-24 | 80 | 137 | 362 | 65 | К 3/4" | 255 |
Г44-25 | 80 | 193 | 418 | 86 | К 1" | 255 |

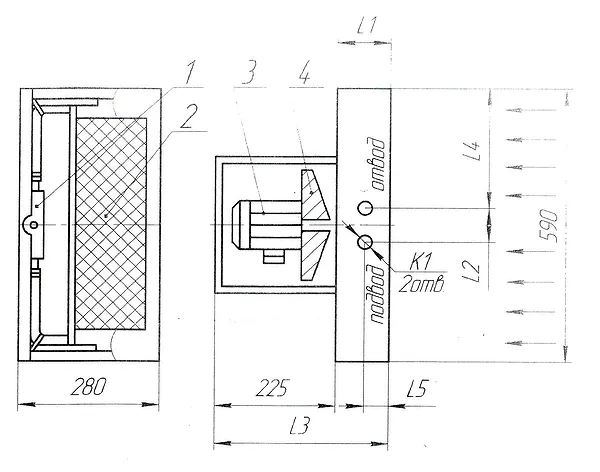

Общий вид теплообменника воздушного типа Г44-2
Изображение: Общий вид теплообменника Г44-2. Модель: Г44-23, Г44-24, Г44-25. Тип присоединения — резьбовой (К), вид сбоку.
Модели серии Г44-2 имеют следующую структуру обозначения:
Г44–ХХ, где:
• Г — гидравлическое оборудование;
• 44 — серия теплообменников;
• ХХ — порядковый номер модели, определяющий габариты и мощность.
Например, Г44-25 — самая производительная модель в линейке.
— Теплообменник воздушный Г44-23, 380 В, 12 кВт, 35 л/мин
— Воздушный теплообменник Г44-24 с электродвигателем АИР 56В2
— Комплект Г44-25 с крепежом для монтажа L4 = 255 мм
— Запрос КП на поставку теплообменника Г44-23, Г44-24, Г44-25 в Новосибирск
Ниже — актуальные вопросы и ответы по теплообменникам Г44-23, Г44-24, Г44-25.
— Почему мой коллега постоянно перегревает систему? Потому что у него не стоит теплообменник воздушный Г44-23, Г44-24, Г44-25… А у меня — стоит!
Диапазон масс: от 31 до 40 кг.
Диапазон габаритов по длине (L3): от 313 до 418 мм.
Код ТН ВЭД: 8419 89 970 0 — теплообменники прочие, не включённые в другие категории.
Гидромаш — российский поставщик качественных гидравлических компонентов. Теплообменник воздушный Г44-23, Г44-24, Г44-25 производится с соблюдением ГОСТ и международных стандартов. Поставки осуществляются напрямую со склада в Екатеринбурге. Доставка по России — в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Для заказа теплообменника Г44-23, Г44-24, Г44-25 свяжитесь с нами через форму обратной связи или раздел Контакты на сайте https://sd-tehno.ru/.
