Питатели импульсные смазочные (на планке) (1, 2) — это прецизионные устройства, разработанные для точной подачи смазочного материала к узлам трения в станках, прессах, конвейерах и другом технологическом оборудовании. Изделия обеспечивают стабильную и надежную работу при эксплуатации в условиях промышленного производства. Выпускаются в двух основных модификациях — тип 1 и тип 2, различающихся по производительности, количеству отводов и объему дозы.
Питатели импульсные смазочные (на планке) (1, 2) предназначены для импульсной дозированной подачи жидкого минерального масла к точкам смазки. Устройства работают в циклическом режиме, обеспечивая равномерное распределение смазочного материала при подключении к централизованной системе. Применяются в условиях умеренного и тропического климата, в том числе в машиностроительных, металлургических, деревообрабатывающих и других отраслях.
Рабочая среда — чистые минеральные масла с кинематической вязкостью от 10 до 600 мм²/с (сСт). Температура масла — от +5 до +50 °С, окружающей среды — от +1 до +40 °С.
| Модель | Число отводов | Макс. давление на входе, МПа | Макс. давление на выходе, МПа | Объем подачи за цикл, см³ | Масса, кг |
|---|---|---|---|---|---|
| Питатель импульсный 1 | 1 | 3,2 | 1,6 | 0,02; 0,05 | 0,08 |
| Питатель импульсный 1 | 2 | 3,2 | 1,6 | 0,02; 0,05 | 0,14 |
| Питатель импульсный 1 | 3 | 3,2 | 1,6 | 0,02; 0,05 | 0,22 |
| Питатель импульсный 1 | 5 | 3,2 | 1,6 | 0,02; 0,05 | 0,35 |
| Питатель импульсный 2 | 1 | 3,2 | 1,6 | 0,05; 0,1; 0,2; 0,32; 0,5 | 0,16 |
| Питатель импульсный 2 | 2 | 3,2 | 1,6 | 0,05; 0,1; 0,2; 0,32; 0,5 | 0,26 |
| Питатель импульсный 2 | 3 | 3,2 | 1,6 | 0,05; 0,1; 0,2; 0,32; 0,5 | 0,35 |
| Питатель импульсный 2 | 5 | 3,2 | 1,6 | 0,05; 0,1; 0,2; 0,32; 0,5 | 0,35 |
Работа питателей импульсных смазочных (на планке) (1, 2) основана на импульсном принципе: при подаче давления на входное отверстие А манжета 3 отгибается, и масло заполняет полость Б. Клапан 4 прижимается к кольцу 5, препятствуя перетоку масла в полость В. Подвижная система (клапан, кольцо, гильза) поднимается, сжимая пружину 7. Масло из полости В вытесняется через выходное отверстие Г.
При соединении входа А со сливом пружина возвращает подвижную систему в исходное положение. Давление в полости Б возрастает, манжета перекрывает обратный ход, а клапан открывается — происходит перезарядка: доза масла из полости Б перетекает в полость В для последующего цикла.
Каждый из питателей импульсных смазочных (на планке) (1, 2) состоит из следующих элементов:
1 — планка (крепежная база); 2 — корпус; 3 — манжета; 4 — клапан; 5 — кольцо; 6 — гильза; 7 — пружина; 8 — уплотнительное кольцо; 9 — регулирующее кольцо; 10 — штуцер.
Подвижная система включает клапан, кольцо и гильзу. Регулировка объема дозы осуществляется подбором колец и манжет различной пропускной способности.
Рисунок: Схема внутреннего устройства питателей импульсных смазочных (на планке) (1, 2). Вид сверху и в разрезе. Тип присоединения — резьбовой штуцер.

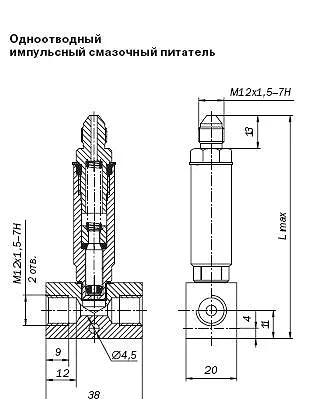

Габаритный чертеж питателя импульсного типа 1. Присоединительные размеры под штуцер G1/8".

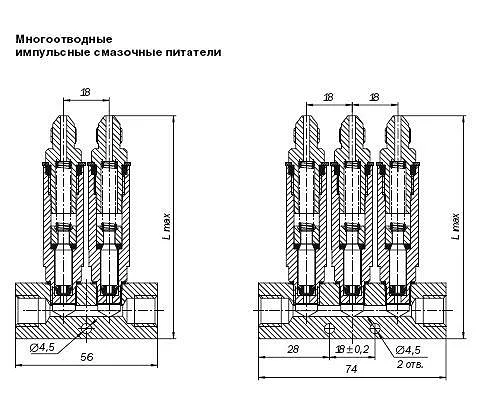

Чертеж подключения питателя импульсного смазочного 2. Присоединение — резьба G1/8", монтаж на планку.
Схема монтажа нескольких питателей импульсных смазочных (на планке) (1, 2) на единой рейке.
Пример маркировки:
Питатели импульсные смазочные (на планке) (1, 2) рассчитаны на работу при температуре окружающей среды от +1 до +40 °С и температуре масла +5…+50 °С. Максимальный срок службы — до 10 лет при соблюдении условий эксплуатации, использовании чистого масла и отсутствии загрязнений в системе.
Данные устройства применяются в:
Особенно эффективны при интеграции в системы централизованной смазки типа SKF, Linco, Dropsa и других.
При оформлении заказа указывайте:
Пример: Питатель 2-050-050-050-050-050 УХЛ4 — 5 отводов по 0,05 см³.
| Компонент | Описание |
|---|---|
| Манжета 3 | Износ при загрязнении масла, заменяется чаще всего |
| Пружина 7 | Риск потери упругости при перегреве |
| Клапан 4 | Засорение, заедание при использовании вязких масел |
| Регулирующее кольцо 9 | Потеря точности дозирования |
| Модель | Габаритные размеры, мм | Масса, кг | Код ТН ВЭД |
|---|---|---|---|
| Питатель импульсный 1 | 70×25×20 | 0,08–0,35 | 8481.80.90.0 |
| Питатель импульсный 2 | 90×30×25 | 0,16–0,35 | 8481.80.90.0 |
Как выбрать между питателями импульсными смазочными (на планке) (1, 2)?
Тип 1 подходит для низких доз (0,02–0,05 см³), тип 2 — для более высоких объемов (до 0,5 см³) и большего числа точек смазки.
Какие сроки поставки питателей импульсных смазочных (на планке) (1, 2) с завода Гидромаш?
Срок доставки со склада в Екатеринбурге — 1–3 рабочих дня. Доставка возможна в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города РФ.
Можно ли использовать другие типы масел?
Рекомендованы только чистые минеральные масла с вязкостью 10–600 мм²/с. Синтетика и масла с присадками могут привести к заклиниванию подвижной системы.
Совместимы ли с системами других производителей?
Да, питатели импульсные смазочные (на планке) (1, 2) совместимы с большинством систем централизованной смазки европейских и российских брендов благодаря стандартным присоединительным размерам.
— Почему инженер расстроился?
— Потому что забыл смазать станок.
— А при чём тут питатели импульсные смазочные (на планке) (1, 2)?
— Так они бы сами всё сделали — точечно, дозированно и без слёз!
Питатели импульсные смазочные (на планке) (1, 2) производятся и поставляются от российского поставщика Гидромаш. Изготовление — в Екатеринбурге. Доставка осуществляется по всей территории РФ: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие регионы. Для заказа используйте форму обратной связи на сайте sd-tehno.ru.
