Редукторы, мотор редукторы

Редукторы и мотор-редукторы являются ключевыми элементами в системах привода бесчисленного множества машин и механизмов. Их основная задача — преобразование и передача крутящего момента от источника энергии, которым в большинстве случаев выступает электродвигатель, к исполнительному устройству. Это преобразование включает в себя изменение числа оборотов, часто — в сторону значительного их уменьшения, и увеличение вращающего момента. От правильного выбора редуктора напрямую зависит надежность, долговечность и эффективность всей технологической линии или отдельного станка.

Основные типы редукторов и их назначение

Разнообразие технологических задач обусловило появление различных типов редукторов, каждый из которых оптимален для конкретных условий эксплуатации. Мы предлагаем все основные типы, которые охватывают более 95% потребностей промышленности России и стран СНГ.

Коническо-цилиндрические редукторы получили свое название из-за особой конструкции передач. Входной вал с конической шестерней расположен перпендикулярно выходному валу с цилиндрическими передачами. Это позволяет не только изменять скорость и момент, но и направление потока мощности, что крайне важно в сложных кинематических схемах. Такие редукторы отличаются высокой нагрузочной способностью и часто применяются в тяжелом машиностроении, конвейерных системах, мешалках и другом оборудовании, требующем пересечения осей вращения.

Цилиндрические редукторы — самые распространенные. Валы в них расположены параллельно друг другу, что обеспечивает высокий КПД (до 98% в одной ступени) и значительный ресурс. Они идеальны для передачи больших мощностей при высоких и средних скоростях вращения. Бывают одно-, двух- и многоступенчатыми, горизонтального и вертикального исполнения. Их можно встретить в приводах прокатных станов, подъемно-транспортных машин, насосных и вентиляторных установок.

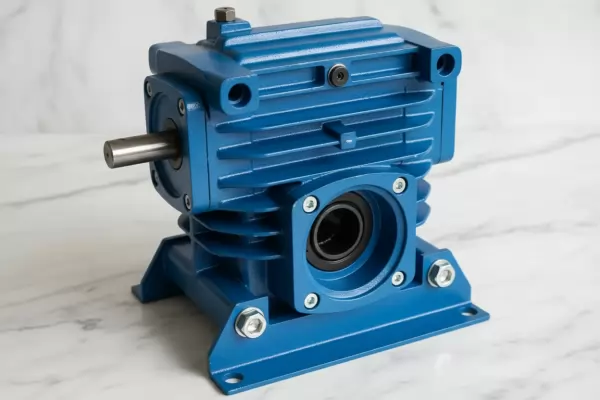

Червячные редукторы обеспечивают большое передаточное число в одной ступени и компактные размеры. Их ключевая особенность — самоторможение: при остановке двигателя выходной вал надежно фиксируется, что критически важно для грузоподъемных и регулировочных механизмов. Однако они имеют несколько меньший КПД из-за потерь на трение в червячной паре. Червячные редукторы востребованы в конвейерах, поворотных механизмах, смесителях, дозаторах и системах управления задвижками.

Инженер спрашивает у технолога:
— Почему на новом конвейере стоит такой мощный мотор-редуктор?
— А ты представь, что будет, если он внезапно остановится, а все 500 кг заготовок позади него — нет. Это не редуктор, это философский камень, преобразующий движение в ударную волну и крик начальника цеха!

Мотор-редукторы: компактность и удобство монтажа

Отдельной, невероятно популярной категорией являются мотор-редукторы. Это моноблочные агрегаты, в которых электродвигатель и редуктор объединены в единый корпус. Такая конструкция обладает рядом неоспоримых преимуществ: отсутствие необходимости центровки валов двигателя и редуктора, экономия места на площадке, упрощенный монтаж и, как правило, более низкая общая стоимость по сравнению с раздельной сборкой. Мотор-редукторы выпускаются во всех перечисленных типах: цилиндрические, червячные, коническо-цилиндрические.

Специализированные крановые редукторы

Для работы в условиях интенсивных переменных нагрузок, ударных воздействий и частых пусков/остановок предназначены специальные крановые редукторы. Они проектируются с увеличенным запасом прочности и с учетом специфики механизмов подъема и передвижения.

Вертикальные крановые редукторы предназначены для привода механизмов передвижения тележек мостовых и козловых кранов. Их вертикальное исполнение позволяет оптимально вписаться в конструкцию ходовой части, экономя пространство. Они отличаются прочным литым корпусом, устойчивым к вибрациям.

Крановые редукторы общего применения (чаще горизонтального исполнения) используются для привода механизмов подъема, а также для передвижения самих кранов. Все редукторы этого класса характеризуются высокой надежностью в самых суровых условиях эксплуатации, включая работу на открытом воздухе.

Принцип работы и ключевые характеристики

Работа любого редуктора основана на принципе передачи вращательного движения через систему зубчатых или червячных зацеплений. Передаточное число определяет, во сколько раз уменьшится скорость вращения и, соответственно, во столько же раз увеличится крутящий момент на выходном валу. При подборе оборудования критически важно учитывать не только передаточное число и тип, но и:
• Номинальный крутящий момент. Максимальный момент, который редуктор может передавать длительное время без разрушения.
• Коэффициент полезного действия. Показывает долю мощности, теряемую на трение и нагрев.
• Тип рабочей среды и температурный режим. Стандартные редукторы рассчитаны на работу от -15°C до +45°C. Для экстремальных условий доступны специсполнения с термостойкими смазками и уплотнениями.
• Режим работы. S1 (продолжительный), S3 (повторно-кратковременный) и другие.
• Конструктивное исполнение по ГОСТ. Определяет расположение валов (горизонтальное, вертикальное), способ монтажа (на лапах, на фланце) и тип выходного вала (цилиндрический, конический, полый).

Область применения редукторов Гидромаш

Редукторы и мотор-редукторы бренда Гидромаш находят применение практически во всех отраслях промышленности:
• Металлургия и тяжелое машиностроение: приводы прокатных станов, рольгангов, манипуляторов.
• Горнодобывающая промышленность: конвейеры, дробилки, мельницы, лебедки.
• Нефтегазовый комплекс: приводы насосных агрегатов, задвижек, смесителей.
• Энергетика: механизмы поворота солнечных батарей, приводы дымососов и дутьевых вентиляторов.
• Целлюлозно-бумажная и пищевая промышленность: шнеки, мешалки, транспортеры, упаковочные линии.
• Водоподготовка и ЖКХ: приводы очистных сооружений, насосных станций, шнековых обезвоживателей.

Наши специалисты помогут подобрать оптимальную модель редуктора или мотор-редуктора, основываясь на ваших технических условиях, обеспечат расчет нагрузок и предоставят всю необходимую документацию.

Преимущества работы с нами

Выбирая редукторы и мотор-редукторы у нас, вы получаете не просто оборудование, а комплексное решение. Мы являемся официальным поставщиком бренда Гидромаш и гарантируем надежность каждой единицы техники. Все изделия соответствуют требованиям ГОСТ и поставляются с полным пакетом документов. Наш склад в Екатеринбурге позволяет быстро комплектовать заказы и отгружать продукцию по всей территории России и в страны СНГ. Мы осуществляем доставку транспортными компаниями и собственным автотранспортом в крупнейшие города, включая Москву, Санкт-Петербург, Новосибирск, Казань, Ростов-на-Дону, Челябинск, Самару, Уфу, Краснодар, а также в Казахстан, Беларусь, Узбекистан, Армению и Киргизию.

Если вам нужны надежные редукторы для модернизации производства или нового проекта, оставьте заявку через удобную форму заказа, и наш инженер оперативно свяжется с вами для уточнения деталей и подготовки коммерческого предложения.
