Исполнительные и регулирующие устройства

Исполнительные и регулирующие устройства: описание и назначение

Исполнительные и регулирующие устройства представляют собой класс оборудования, предназначенного для автоматического управления положениями различных типов трубопроводной арматуры — клапанов, задвижек, кранов. Эти устройства служат конечным звеном в контуре управления, преобразуя электрические или пневматические командные сигналы от контроллеров, систем АСУ ТП или панелей оператора в точное механическое перемещение штока арматуры. Основная задача исполнительных и регулирующих устройств — обеспечить требуемые технологические параметры, такие как расход, давление, уровень или температура рабочей среды, поддерживая их на заданном уровне.

Приходит инженер на склад и спрашивает: «У вас есть исполнительные и регулирующие устройства?». Кладовщик отвечает: «Есть, но они все ушли в отрыв по сигналу с главного щита».

Принцип работы исполнительных устройств

Принцип работы исполнительных устройств основан на преобразовании одного вида энергии в другой, чаще всего в механическое перемещение. Электропневматические преобразователи изменяют токовый или цифровой управляющий сигнал (например, 4-20 мА) в пропорциональное выходное давление сжатого воздуха. Далее это давление поступает в пневматический привод арматуры или в позиционер. Позиционер, в свою очередь, сравнивает заданное положение (сигнал от преобразователя или контроллера) с фактическим положением штока, измеряемым датчиком обратной связи. При возникновении рассогласования позиционер подает или стравливает воздух в привод, корректируя положение арматуры до достижения заданного значения. Таким образом, достигается высокая точность и быстродействие регулирования.

Температурный режим и ресурс

Исполнительные и регулирующие устройства от бренда Гидромаш рассчитаны на длительную и надежную эксплуатацию в сложных промышленных условиях. Типовой температурный диапазон работы большинства моделей электропневматических преобразователей, позиционеров и пневмопанелей составляет от -40 до +60 °C для окружающей среды и до +80 °C для отдельных элементов, контактирующих с линиями подачи управляющего воздуха. Срок службы оборудования напрямую зависит от условий эксплуатации, качества подготовки сжатого воздуха и соблюдения межремонтных интервалов, но в среднем составляет не менее 10-15 лет. Механические компоненты, такие как сильфоны в датчиках температуры ТФ-2С, имеют ресурс на десятки тысяч циклов срабатывания.

Основные типы исполнительных и регулирующих устройств и их применение

Электропневматический преобразователь ЭП – ключевой элемент для связи электрической части АСУ с пневматическими исполнительными механизмами. Преобразует стандартный сигнал 0-5, 0-20 или 4-20 мА в пропорциональное давление воздуха 0.02-0.1 МПа (0.2-1.0 кгс/см²). Применяется в системах автоматического регулирования на объектах теплоэнергетики, водоподготовки, нефтегазовой и химической промышленности для управления регулирующими клапанами с мембранным приводом.

Электропневматический преобразователь ЭП, вид сбоку, с присоединительными штуцерами для воздуха

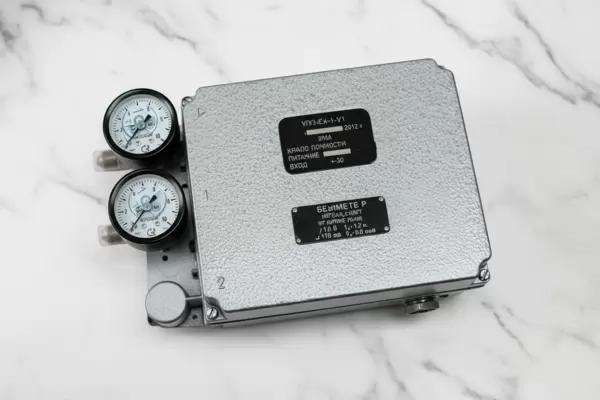

Позиционеры электропневматические ЭПП и ЭПП-Ех – интеллектуальные устройства, устанавливаемые непосредственно на привод арматуры. ЭПП обеспечивает точное позиционирование штока в соответствии с аналоговым входным сигналом. Модификация ЭПП-Ех имеет взрывозащищенное исполнение и предназначена для работы во взрывоопасных зонах производств. Применяются для точного управления заслонками, шаровыми кранами и другой арматурой в нефтепереработке, газораспределении, на химических комбинатах.

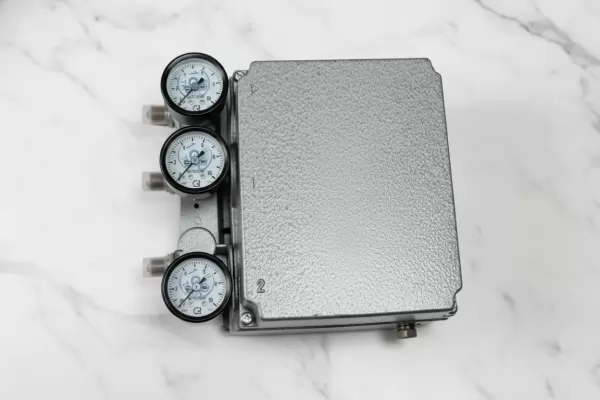

Позиционеры пневматические ПП работают от сигнала давления воздуха (например, 0.02-0.1 МПа). Они служат для пропорционального позиционирования арматуры в чисто пневматических системах управления или как каскадные усилители сигнала. Незаменимы там, где исключено применение электричества, либо в качестве простых и надежных решений на компрессорных станциях, в системах вентиляции и пневмотранспорта.

Панели управления пневматические ППУ представляют собой компактные щитовые приборы для ручного и дистанционного пневматического управления. Содержат регуляторы, манометры, фильтры-влагоотделители и переключатели. Широко используются на стадиях пусконаладки, для локального управления арматурой, а также как резервные каналы управления в котельных, на технологических линиях пищевой промышленности.

Сильфонный датчик температуры ТФ-2С – это регулирующее устройство прямого действия, преобразующее изменение температуры рабочей среды (вода, пар, масло) в механическое перемещение штока через сильфонную систему, заполненную термочувствительной жидкостью. Используется для автоматического поддержания температуры в системах отопления, горячего водоснабжения, в технологических линиях, где не требуется подключение к внешнему источнику энергии.

Выбор и поставка оборудования Гидромаш

Выбор конкретного типа исполнительного или регулирующего устройства зависит от множества факторов: типа привода арматуры (пневматический, электрический), вида управляющего сигнала, требуемой точности и быстродействия, условий окружающей среды (температура, взрывоопасность). Специалисты компании Гидромаш, являющейся прямым поставщиком, помогут подобрать оптимальное решение под вашу задачу. Все оборудование соответствует требованиям российских стандартов и поставляется со склада в Екатеринбурге.

Мы осуществляем оперативную доставку заказов по всей территории России и в страны СНГ. Наш логистический партнер обеспечивает надежную транспортировку в Москву, Санкт-Петербург, Новосибирск, Казань, Ростов-на-Дону, Челябинск, Самару, Уфу, Краснодар, а также в Казахстан (Нур-Султан, Алматы), Беларусь (Минск), Узбекистан (Ташкент), Армению (Ереван) и Киргизию (Бишкек). Вы можете уточнить наличие, технические характеристики и оформить заказ на исполнительные и регулирующие устройства через наш сайт либо связавшись с менеджерами по контактам, указанным в разделе Контакты.
