Пневмораспределители серии В64-xxA-03 и В64-ххА-05 — это ключевые элементы систем пневмоавтоматики, обеспечивающие точное управление потоками сжатого воздуха в промышленном оборудовании. Изделия разработаны с учетом требований российских ГОСТ и используются в машиностроении, металлургии, пищевой промышленности и других сферах. Пневмораспределители В64-xxA-03 и В64-ххА-05 обеспечивают высокую надежность при номинальных напряжениях питания 24В, 110В и 220В, как постоянного, так и переменного тока. Серии включают модели с резьбовым (В64-ххА-03) и стыковым (В64-ххА-05) типами присоединения, что расширяет сферу применения.
Пневмораспределители В64-xxA-03 и В64-ххА-05 представляют собой четырехлинейные двухпозиционные устройства с электропневматическим управлением. Они применяются для переключения потоков сжатого воздуха в пневматических приводах, цилиндрах и клапанах. Оборудование управляется как односторонне, так и двухсторонне, с возвратом пружиной или пневматическим импульсом. Климатическое исполнение УХЛ4 позволяет эксплуатировать устройства в условиях умеренного климата при температуре от -40 °C до +60 °C. Пневмораспределители В64-ххА-03 — с резьбовым присоединением по ГОСТ 6111-52, а В64-ххА-05 — с нижним стыковым подключением, что обеспечивает гибкость монтажа.
Структура маркировки пневмораспределителей серии В64:
| В64 | — серия пневмораспределителя |
| 1, 2, 3 | — способ управления: 1 — двухсторонний, 2 — односторонний с пневмовозвратом, 3 — односторонний с пружинным возвратом |
| 3, 4, 5 | — условный проход: 3 — 10 мм, 4 — 16 мм, 5 — 20 мм |
| А | — модификация (электропневмоуправление) |
| 03 | — резьбовое присоединение |
| 05 | — стыковое присоединение |
| УХЛ4 | — климатическое исполнение |
| Модель | В64-13А-03 | В64-14А-03 | В64-33А-03 | В64-34А-03 | В64-15А-03 | В64-25А-03 | ||
| Условный проход, мм | 10 | 16 | 10 | 16 | 20 | 20 | ||
| Присоединительная резьба | К3/8" | К1/2" | К3/8" | К1/2" | К3/4" | К3/4" | ||
| Рабочее давление, МПа | Номинальное | 0,63 | ||||||
| Минимальное | 0,25 | |||||||
| Пропускная способность, Kv, м³/ч | >1,9 | >2,8 | >1,9 | >2,8 | >5 | >5 | ||
| Время срабатывания при 0,4 МПа, с | <0,1 | <0,2 | ||||||
| Номинальное напряжение питания В | 12, 24, 48, 110 В (DC); 24, 110, 220, 380 В (AC 50 Гц); 110, 220 В (AC 60 Гц) | |||||||
| Масса, кг | 2 | 2 | 1,7 | 1,7 | 3,1 | 2,8 | ||
| Модель | D | A1 | A2 | A5 | A6 | d | B | B1 | H | H1 | H3 | L | L1 |
| B64-13A-03 | КЗ/8" | 23.5 | 38 | 91 | 59 | 7 | 70 | 86 | 89.5 | 14.5 | 28.5 | 191 | 104 |
| B64-14A-03 | К1/2" | 23.5 | 38 | 91 | 59 | 7 | 70 | 86 | 89.5 | 14.5 | 28.5 | 191 | 104 |
| B64-15A-03 | КЗ/4" | 27.5 | 50 | 117 | 77 | 9 | 90 | 95 | 109 | 19 | 38 | 217 | 130 |
| B64-25A-03 | КЗ/4" | 27.5 | 50 | 117 | 77 | 9 | 90 | 95 | 109 | 19 | 38 | 180.5 | 130 |
| B64-33A-03 | КЗ/8" | 23.5 | 38 | 91 | 59 | 7 | 70 | 86 | 89.5 | 14.5 | 28.5 | 155.5 | 104 |
| B64-34A-03 | К1/2" | 23.5 | 38 | 91 | 59 | 7 | 70 | 86 | 89.5 | 14.5 | 28.5 | 155.5 | 104 |
Пневмораспределители серии В64-xxA-03 и В64-ххА-05 работают по принципу электромеханического срабатывания. При подаче напряжения на электромагнитный блок происходит перемещение золотника, изменяющего направление потока воздуха. В моделях с двухсторонним управлением (напр. В64-13А-03) позиция изменяется подачей управляющего импульса на обе стороны. Односторонние модификации, такие как В64-34А-03, возвращаются в исходное состояние за счет пружины или обратного пневмоимпульса. Это обеспечивает высокую надежность и энергонезависимость при отключении питания.
Пневмораспределители В64-xxA-03 и В64-ххА-05 рассчитаны на эксплуатацию при температуре от -40 до +60 °C, соответствуют климатическому исполнению УХЛ4. Средний срок службы — не менее 5 млн циклов срабатывания. Устойчивы к вибрациям, влажности и загрязнению воздуха, что делает их подходящими для тяжелых условий промышленных цехов.
Пневмораспределители В64-ххА-03 и В64-ххА-05 устанавливаются на станках с ЧПУ, пресс-автоматах, конвейерных линиях, роботах-манипуляторах, упаковочном и сварочном оборудовании. Благодаря высокой производительности, низкому потреблению энергии и универсальному подключению, пневмораспределители В64-15А-03, В64-33А-03 и другие модели широко применяются в системах автоматизации отечественных производств.
Для долговечной работы пневмораспределителей В64-xxA-03 и В64-ххА-05 доступны фирменные ремкомплекты, включающие:
| Наименование запчасти | Количество |
|---|---|
| Резиновое уплотнение поршня | 3 шт. |
| Фторопластовая втулка | 2 шт. |
| Пружина | 1 шт. |
| Боковое уплотнение корпуса | 2 шт. |
| Нижнее уплотнение корпуса | 1 шт. |
| Переключатель потока | 1 шт. |
| Резиновое кольцо | 1 шт. |
Чаще всего заменяются: уплотнения, пружины, кольца ГОСТ 18828-73 и золотники. Стоимость ремкомплекта составляет около 30% от цены нового устройства.
Серии В64 совместимы с аналогами:
| Модель Гидромаш | Аналог | Тип управления | Присоединение |
|---|---|---|---|
| В64-13А-03 | БВ64-13М | Двухстороннее электропневматическое | Dy=10, K=3/8" |
| В64-14А-03 | БВ64-14М | Двухстороннее | Dy=16, K=1/2" |
| В64-15А-03 | БВ64-15М | Двухстороннее | Dy=20, K=3/4" |
| В64-14А-05 | ПБВ64-14М | Двухстороннее | Стыковое, нижнее |
Вес пневмораспределителей серии В64 — от 1,7 до 3,1 кг, габариты — от 155,5 до 217 мм (длина). Код ТН ВЭД: 8481803000.
Пневмосхема В64-13А-03, В64-14А-03, В64-15А-03:
Схема электропневматического управления, резьбовое присоединение, вид сбоку.
Пневмосхема В64-23А-03, В64-24А-03, В64-25А-03:
Схема с односторонним управлением, пружинный возврат, исполнение для высокой надежности.
Пневмосхем Analytical-id: image-434-dRUW
Схема одностороннего электропневмоуправления, пружинный возврат, резьба К3/8" и К1/2".

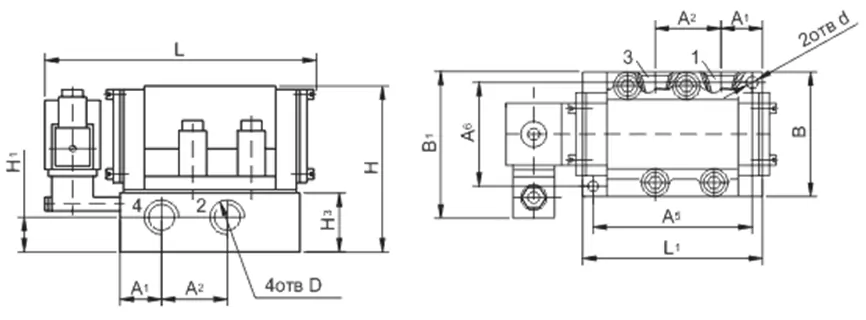

Чертеж общего вида пневмораспределителя В64:
Общий вид всех моделей серии В64, масштабированный чертеж, вид спереди и сбоку.
— Пневмораспределитель В64-13А-03, 24В, резьба К3/8", 2 шт.
— Пневмораспределитель В64-25А-05, 220В, стыковое подключение, 1 шт.
— Ремкомплект для В64-34А-03, 3 шт.
— Почему автоматчик почистил пневмораспределитель В64-ххА-03?
— Потому что он заметил в нем «дыру» в логике!
Необходимо учитывать: тип присоединения (резьбовой 03 или стыковой 05), условный проход (10, 16, 20 мм), способ управления (двухсторонний, односторонний с пружиной/воздухом), напряжение питания (24В, 110В, 220В).
Срок поставки — от 2 до 7 рабочих дней при наличии на складе. Доставка в города России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие — осуществляется транспортными компаниями.
Да, минимальное рабочее давление — 0,25 МПа. При этом температура среды должна быть в диапазоне -40…+60 °C, а воздух — сухим и очищенным.
Ассортимент продукции Гидромаш представлен на официальном сайте https://sd-tehno.ru/. Для заказа заполните форму на странице или свяжитесь с нами через раздел Контакты.
Пневмораспределители серии В64-xxA-03 и В64-ххА-05 — это качество, проверенное временем. Производство и поставка осуществляются из Екатеринбурга. Компания Гидромаш обеспечивает техническую поддержку, полный ассортимент запчастей и доставку по всей России. Выбирайте надежных поставщиков — выбирайте Гидромаш.
