| Диаметр, Ду | 10 |
| Расход | >1,9 м3/ч |
| Давление, Мпа | 0,63 |
| Размеры, см | 15,55х8,95х7,2 |
| Вес, кг | 1,7 |
Пневмораспределитель В64-23А-03 — четырехлинейный двухпозиционный электропневматический распределитель с пневматическим возвратом, присоединение K3/8" по ГОСТ 6111-52, Ду 10. Предлагаем заказать Пневмораспределитель В64-23А-03 по выгодной цене с гарантией 12 месяцев. Быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по всей России и странам СНГ. Бренд: ГИДРОМАШ. Поставщик: ГИДРОМАШ.
Пневмораспределитель В64-23А-03 выполнен как 4-линейный 2-позиционный узел, предназначенный для надежного переключения потоков сжатого воздуха в пневмоприводах и промышленной автоматике. Управление — электропневматическое с одной стороны и возврат — пневматический (пружинный) с другой, что обеспечивает стабильность работы и минимальное время отклика. Индекс «03» указывает на трубное присоединение K3/8" с резьбами по ГОСТ 6111-52.
Конструкция Пневмораспределителя В64-23А-03 ориентирована на эксплуатацию в умеренном и холодном климате, категория размещения 4. Узел подходит для систем, где требуются ускоренные циклы, предсказуемое переключение и ресурсная надежность. Применяется с очищенным и осушенным сжатым воздухом, допускаются нейтральные газы при согласовании материала уплотнений.
Пневмораспределитель В64-23А-03 прост в монтаже, хорошо масштабируется в составе пневмопанелей и ПЛК-станций, предусматривает выбор катушки по напряжению питания (DC или AC) без изменения гидропневматической части.
Шутка: Пневмораспределитель В64-23А-03 переключает воздух быстрее, чем вы успеете сказать «пуск» — и это вовсе не «горячий воздух», а реальная производительность.
Аналогия: Как умный переключатель света в коридоре, Пневмораспределитель В64-23А-03 по команде меняет направление потока — четко, быстро и без лишних движений.
| Параметр | Значение |
|---|---|
| Модель | В64-23А-03 |
| Условный проход | 10 мм |
| Присоединительные резьбы | K3/8" по ГОСТ 6111-52 |
| Давление, МПа (номинальное / мин.) | 0,63 / 0,25 |
| Пропускная способность, Kv по ГОСТ 14691-69 | > 1,9 м3/ч |
| Время срабатывания при 0,4 МПа | < 0,1 с |
| Номинальное напряжение питания DC | 12, 24, 48, 110 В / потребление < 7 Вт |
| Номинальное напряжение питания AC 50 Гц | 24, 110, 220, 380 В / потребление < 9 ВА |
| Номинальное напряжение питания AC 60 Гц | 110, 220 В / потребление < 12 ВА |
| Масса пневмораспределителя | 1,7 кг |
Пневмораспределитель В64-23А-03 управляет направлением потока посредством электрической катушки, которая по команде переводит золотник в одну из двух фиксированных позиций. Возврат в исходное состояние выполняется пневматически (пружиной). Такое решение обеспечивает устойчивую работу при частых циклах, низкое время переключения и совместимость с ПЛК и датчиками, применяемыми в современных линиях. Благодаря исполнению K3/8" монтаж Пневмораспределителя В64-23А-03 на трубную обвязку выполняется стандартным инструментом.
Типичная ошибка: подключать Пневмораспределитель В64-23А-03 без предварительной фильтрации и осушки воздуха. Это ускоряет износ уплотнений и повышает время отклика.
Лайфхак инженера: ставьте фильтр-регулятор-лубрикатор перед узлом и поддерживайте давление 0,4–0,63 МПа — Пневмораспределитель В64-23А-03 будет работать стабильно и дольше.
Эксплуатация Пневмораспределителя В64-23А-03 возможна в условиях умеренного и холодного климата (категория размещения 4). Рекомендуемый диапазон окружающих температур — от −40°C (при подборе соответствующих уплотнений и качества воздуха) до +55°C. Ресурс зависит от чистоты среды и корректной смазки; при соблюдении регламентов обслуживания Пневмораспределитель В64-23А-03 демонстрирует длительную безотказную работу.
Пневмораспределитель В64-23А-03 применяется в машиностроении, автомобильной промышленности, горнодобывающей отрасли, нефтегазовом сегменте, металлообработке и деревообработке, химической и текстильной промышленности, строительстве и ЖКХ. Узел особенно востребован там, где требуется быстрый и точный цикл пневмоприводов.
Интеграция с коботами: Пневмораспределитель В64-23А-03 легко подключается к пневмоинструменту и захватам коллаборативных роботов, обеспечивая мягкое и безопасное управление.
Industry 4.0 / IoT / ПЛК: катушки AC/DC позволяют подключать Пневмораспределитель В64-23А-03 к ПЛК и IoT-шлюзам для мониторинга циклов и диагностик в реальном времени.
Для продления ресурса Пневмораспределителя В64-23А-03 используйте фильтрацию воздуха, периодически проверяйте состояние уплотнений, пружины и направляющих втулок. Быстроизнашиваемые элементы можно заменить без полной остановки линии, если узел установлен на коллекторе с байпасом. Рекомендуется регулярная очистка седел и золотника от загрязнений.
| Наименование запчасти | Кол-во |
|---|---|
| Резиновое уплотнение поршня | 3 шт. |
| Втулка фторопластовая | 2 шт. |
| Пружина | 1 шт. |
| Уплотнение корпуса боковое | 2 шт. |
| Уплотнение корпуса нижнее | 1 шт. |
| Переключатель потока | 1 шт. |
| Кольцо резиновое | 1 шт. |
Близкие по функционалу и присоединениям аналоги (европейские бренды): Festo MFH 4/2 3/8; Camozzi серия K 4/2 3/8; Norgren (IMI) серия VS 4/2 3/8; Aventics (Emerson) серия 581 4/2 3/8; Metal Work серия V 4/2 3/8. Подбор по параметрам (Ду 10, K3/8", диапазон напряжений) — по запросу.
| Код | Расшифровка |
|---|---|
| В64 | Серия пневмораспределителей |
| 23 | Четырехлинейный, двухпозиционный |
| А | Электропневматическое управление, пневматический (пружинный) возврат |
| 03 | Трубное присоединение K3/8" (резьбы по ГОСТ 6111-52) |
Пневмораспределитель В64-23А-03 уменьшает простои за счет быстрого отклика (< 0,1 с) и стабильного переключения, что повышает общий OEE. Экономия складывается из меньших затрат на сервис (ремкомплект недорогой) и энергосбережения благодаря оптимальному расходу воздуха (Kv > 1,9 м3/ч по ГОСТ 14691-69).

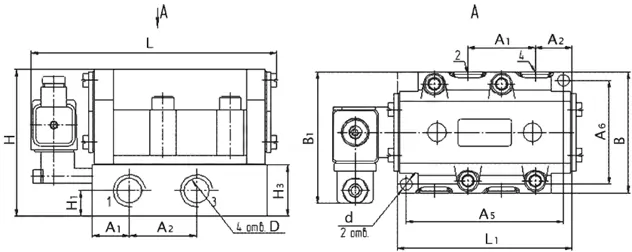

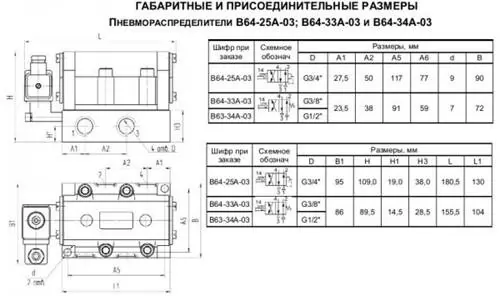

| Обозначение | A1 | A2 | A5 | A6 | d | B | B1 | H | H1 | H3 | L | L1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В64-23А-03 | 23,5 | 38 | 91 | 59 | 7 | 72 | 86 | 89,5 | 14,5 | 28,5 | 155,5 | 104 |
Пример 1: В64-23А-03; катушка 24 В DC; присоединение K3/8"; климат УХЛ, кат. 4.
Пример 2: В64-23А-03; катушка 220 В AC 50 Гц; присоединение K3/8"; комплект ЗИП в поставке.
Пример 3: В64-23А-03; катушка 110 В AC 60 Гц; K3/8"; монтаж на панель.
Пневмораспределитель В64-23А-03 корректно работает в сетях с нестабильным напряжением при использовании качественных катушек и стабилизаторов. Для холодных регионов рекомендуются морозостойкие уплотнения и осушение воздуха в магистрали.
Для эксплуатации при −40°C применяйте соответствующие смазки и фильтрацию влаги. Пневмораспределитель В64-23А-03 совместим с отечественными маслами и пневмосмазками, соответствующими требованиям ГОСТ по вязкости и чистоте. Обслуживание возможно в полевых условиях при наличии ремкомплекта.
Теоретически Пневмораспределитель В64-23А-03 сможет работать хоть на Луне, если обеспечить гермобокс со стабильным давлением, подходящую температуру и чистый сжатый газ. Гравитация и космическая пыль — отдельная история, но сам принцип 4/2 переключения сохранится.
Какие напряжения катушки доступны?
Для Пневмораспределителя В64-23А-03 доступны DC: 12/24/48/110 В (<7 Вт) и AC 50 Гц: 24/110/220/380 В (<9 ВА), AC 60 Гц: 110/220 В (<12 ВА).
Как организована доставка?
Доставка по РФ и СНГ: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Отправляем также в Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Быстрая отгрузка со складов.
Какие требования к воздуху?
Рекомендуется очищенный и осушенный сжатый воздух. Для Пневмораспределителя В64-23А-03 полезна установка фильтр-регулятора-лубрикатора для стабильной работы и ресурса.
Можно ли монтировать на коллектор?
Да. Пневмораспределитель В64-23А-03 допускает монтаж на пневмопанель/коллектор при соблюдении присоединений K3/8" по ГОСТ 6111-52.
Чувствителен к загрязнению воздуха: при высокой влажности и пыли увеличивается износ уплотнений и возрастает время отклика. Рекомендации: установить фильтр-регулятор-лубрикатор, поддерживать давление 0,4–0,63 МПа, применять виброразвязку при монтаже на вибронагруженное оборудование.
Оригинальный Пневмораспределитель В64-23А-03 с гарантией 12 месяцев — это надежная покупка у проверенного поставщика. Мы предлагаем конкурентную цену, быстрые сроки отгрузки и доставку по РФ и СНГ. Склады в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Бренд: Гидромаш. Заказать Пневмораспределитель В64-23А-03 можно у менеджеров — поможем с подбором, комплектацией и консультациями.
