Пневмораспределитель В64-25А-03 (трубный монтаж)
 |
| ||||||||||||||||
+7 (343) 361-89-99
| Другие модели оборудования этой серии | Цена, руб. |
| Пневмораспределители В64-xxA-03, В64-ххА-05 (24В, 110В, 220В) | от 2299 руб. |
$1 -25А-03 четырех линейный с электропневматическим управлением
Описание и назначение пневмораспределителя В64-25А-03
$1 -25А-03 УХЛ4 четырехлинейный двухпозиционный с электропневматическим односторонним управлением и пружинным возвратом - предназначен для изменения потоков сжатого воздуха в пневмоприводах. Присоединение пневмолиний пневмораспределителя - резьбовое К=3/4", Ду=20мм (индекс "03" в обозначении В64-25А-03). Климатическое исполнение пневмораспределителя УХЛ, стандартная категории размещения 4.
Технические характеристики пневмораспределителя В64-25А-03
|
В64-25А-03 |
||
|
Условный проход |
20 мм |
|
|
Присоединительные резьбы по ГОСТ6111-52 |
К3/4" |
|
|
Давление, МПа |
Номинальное |
0,63 |
|
Мин. |
0,25 |
|
|
Пропускная способность, Кv по ГОСТ14691-69, |
>5 м3/ч |
|
|
Время срабатывания при давлении 0,4 МПа |
<0,2 с |
|
|
Номинальное напряжение питания, В |
постоянного тока |
12,24,48,110В / Потребляемая мощность < 7Вт (DC) |
|
переменного тока 50Г |
24,110,220,380В / Потребляемая мощность < 9ВА (AC) |
|
|
переменного тока 60Гц |
110,220В / Потребляемая мощность < 12ВА (AC) |
|
|
Масса пневмораспределителя |
2,8 кг |
|

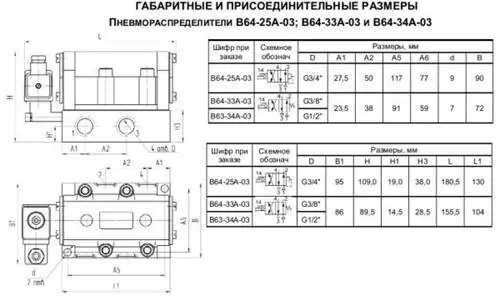

Пневмосхема и чертеж пневмораспределителя В64-25А-03
|
Пневмосхема |
Чертеж пневмораспределителя В64 |
|
|
В64-25А-03 |
 |
 |
Размеры пневмораспределителя В64-25А-03 (мм)
|
Пневмораспределитель |
D |
A1 |
A2 |
A5 |
A6 |
d |
В |
B1 |
Н |
H1 |
Н3 |
L |
L1 |
|
B64-25A-03 |
КЗ/4" |
27.5 |
50 |
117 |
77 |
9 |
90 |
95 |
109 |
19 |
38 |
180.5 |
130 |
Рем комплект пневмораспределителя В64-25А-03
|
Наименование запчасти |
Кол. |
|
Резиновое уплотнение поршня |
3 шт. |
|
Втулка фторопластовая |
2 шт. |
|
Пружина |
1 шт. |
|
Уплотнение корпуса боковое |
2 шт. |
|
Уплотнение корпуса нижнее |
1 шт. |
|
Переключатель потока |
1 шт. |
|
Кольцо резиновое |
1 шт. |
