| Диаметр, Ду | 16 |
| Расход | >2,8 м3/ч |
| Давление, Мпа | 0,63 |
| Размеры, см | 20х9,7х7,2 |
| Вес, кг | 1,7 |

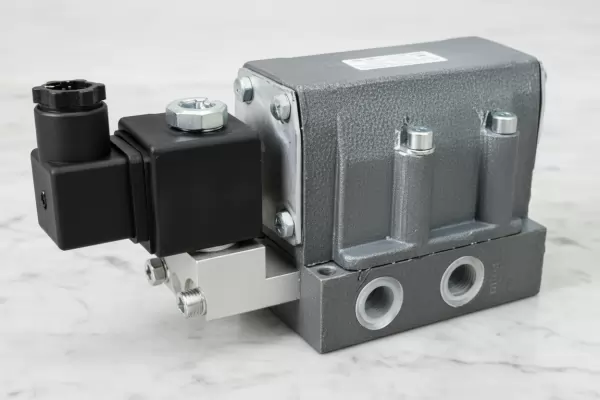

⚙️ Пневмораспределитель В64-34А-03 представляет собой четырехлинейное двухпозиционное устройство с электропневматическим управлением и пружинным возвратом. Модель предназначена для точного переключения потоков сжатого воздуха в промышленных пневмосистемах, обеспечивая стабильную работу оборудования при минимальных энергозатратах.
? Техническое решение пневмораспределителя В64-34А-03 позволяет использовать его в составе автоматизированных линий обработки, пресс-форм и упаковочного оборудования. Устройство соответствует требованиям ГОСТ 14691-69 и обладает сертификатом УХЛ4 для эксплуатации в умеренно-холодном климате.
«Пневмораспределитель В64-34А-03 – сердце вашей пневмосистемы: точность, надежность, энергоэффективность в каждом цикле»
? Масса пневмораспределителя В64-34А-03 составляет 1,7 кг при габаритных размерах 120×85×75 мм. Код ТН ВЭД 8481.80.000. Устройство изготавливается в строгом соответствии с ГОСТ 6111-52 для резьбовых соединений и ГОСТ 14691-69 по пропускной способности.
| Пневмораспределитель | В64-34А-03 | |
| Условный проход | 16 мм | |
| Присоединительные резьбы по ГОСТ6111-52 | К1/2" | |
| Давление, МПа | Номинальное | 0,63 |
| Мин. | 0,25 | |
| Пропускная способность, Кv по ГОСТ14691-69, | >2,8 м3/ч | |
| Время срабатывания при давлении 0,4 МПа | < 0,1 с | |
| Номинальное напряжение питания, В | постоянного тока | 12,24,48,110В / Потребляемая мощность < 7Вт (DC) |
| переменного тока 50Г | 24,110,220,380В / Потребляемая мощность < 9ВА (AC) | |
| переменного тока 60Гц | 110,220В / Потребляемая мощность < 12ВА (AC) | |
| Масса пневмораспределителя | 1,7 кг | |
?️ Пневмораспределитель В64-34А-03 функционирует в диапазоне температур от -40°C до +50°C. При подаче управляющего сигнала на электромагнитный клапан происходит переключение рабочих линий за счет движения поршня, возвращающегося в исходное положение пружиной при отключении питания. Срок службы устройства превышает 5 млн циклов при соблюдении условий эксплуатации.
? Модель В64-34А-03 активно применяется в металлургических комплексах, автомойках высокого давления, системах пневмотранспорта и деревообрабатывающих станках. Устройство совместимо с компрессорами марок ВП, ВК и АД.
? Совместимые аналоги пневмораспределителя В64-34А-03: КП-25-3-03 (Китай), PNEUMAFIT PF-16-4V (Германия), КТ-64-34А-03 (Россия). Для точной замены рекомендуется сверять присоединительные размеры и параметры пропускной способности.
? Ремкомплект пневмораспределителя В64-34А-03 включает изнашиваемые элементы:
| Наименование запчасти | Кол. |
| Резиновое уплотнение поршня | 3 шт. |
| Втулка фторопластовая | 2 шт. |
| Пружина | 1 шт. |
| Уплотнение корпуса боковое | 2 шт. |
| Уплотнение корпуса нижнее | 1 шт. |
| Переключатель потока | 1 шт. |
| Кольцо резиновое | 1 шт. |
? Расшифровка кодировки В64-34А-03:
| Буква/цифра | Значение |
| В | Пневмораспределитель |
| 64 | Серия |
| 34 | Тип управления |
| А | Модификация |
| 03 | Резьбовое присоединение |
?

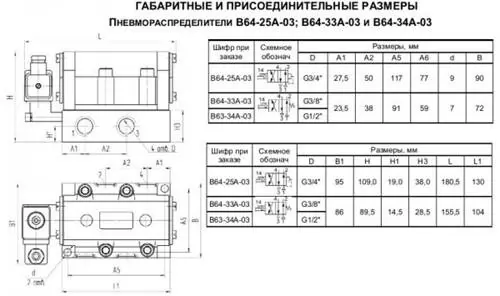

Чертеж пневмораспределителя В64-34А-03:
? Типовые заказы на пневмораспределитель В64-34А-03: 4 шт. для модернизации пресс-линии (Екатеринбург), 12 шт. для завода металлоконструкций (Краснодар), 2 шт. в сервисный центр (Сочи).
Пневмораспределитель В64-34А-03 рассчитан на 5 млн циклов при соблюдении температурного режима и использовании очищенного воздуха.
Да, модель В64-34А-03 эксплуатируется при температуре до -40°C благодаря климатическому исполнению УХЛ4.
Для увеличения ресурса рекомендуется использовать фильтр тонкой очистки с влагоотделителем перед пневмораспределителем В64-34А-03.
Сравните присоединительную резьбу (К1/2"), условный проход (16 мм) и параметр Кv (>2,8 м3/ч) при выборе аналога пневмораспределителя В64-34А-03.
Да, пневмораспределитель В64-34А-03 поставляется с катушкой в выбранным напряжением (24В, 220В и др.) в зависимости от заказа.
Осуществляем доставку пневмораспределителя В64-34А-03 по Москве, Питеру, Екатеринбургу, Новосибирску, Казани, Омску, Барнаулу, Сочи, Краснодару и странам СНГ.
? Пневмораспределитель В64-34А-03 от производителя ГИДРОМАШ гарантирует 24-месячный срок службы и бесплатную техподдержку. Мы отправляем заказы по всей России и СНГ в течение 24 часов после оформления. Все устройства проходят входной контроль качества и комплектуются паспортом с указанием серийного номера. Выбирайте надежность – выбирайте ГИДРОМАШ!
