| Диаметр, Ду | 10 |
| Расход | >1,9 м3/ч |
| Давление, Мпа | 0,63 |
| Размеры, см | 20х9,7х7,2 |
| Вес, кг | 1,7 |
Пневмораспределитель В64-33А-03 — четырёхлинейный двухпозиционный электропневматический распределитель с пружинным возвратом, рассчитанный на работу при давлении до 0,63 МПа и присоединении К=3/8" (Ду 10). У нас вы можете заказать Пневмораспределитель В64-33А-03 по выгодной цене, с доставкой по РФ и СНГ, а также быстрой отгрузкой со складов в Москве, Санкт‑Петербурге, Ростове‑на‑Дону, Новосибирске и Казани. Наличие уточняйте у менеджера — актуальная цена и срок поставки предоставляются оперативно.
Пневмораспределитель В64-33А-03 предназначен для надёжного перенаправления потоков сжатого воздуха в пневмоприводах оборудования. Конструкция устройства обеспечивает стабильное переключение линий при минимальных потерях давления и высокую скорость срабатывания. Исполнение УХЛ4 гарантирует работу в условиях умеренного и холодного климата, а компактная масса 1,7 кг упрощает монтаж на раме станка, стенде или модульной плите.
Пневмораспределитель В64-33А-03 широко применяется в пневмосистемах, где требуются высокие показатели ресурса и повторяемости циклов: от линий упаковки и сборки до автоматизированных участков робототехники. При корректной фильтрации воздуха и соблюдении требований ГОСТ достигается длительная безотказная эксплуатация.
Пневмораспределитель В64-33А-03 переключает воздух быстрее, чем вы успеете сказать «пуск», — как хороший бариста, который одним движением направляет поток эспрессо точно в чашку. Точно, чисто и стабильно — каждый раз.
| Параметр | Значение |
|---|---|
| Модель | Пневмораспределитель В64-33А-03 |
| Схема | Четырёхлинейный, двухпозиционный, пружинный возврат |
| Условный проход | Ду 10 мм |
| Присоединение (ГОСТ 6111-52) | К 3/8" |
| Давление номинальное | 0,63 МПа |
| Давление минимальное | 0,25 МПа |
| Пропускная способность Kv (ГОСТ 14691-69) | > 1,9 м³/ч |
| Время срабатывания при 0,4 МПа | < 0,1 с |
| Напряжение питания (DC) | 12, 24, 48, 110 В / < 7 Вт |
| Напряжение питания (AC 50 Гц) | 24, 110, 220, 380 В / < 9 ВА |
| Напряжение питания (AC 60 Гц) | 110, 220 В / < 12 ВА |
| Климатическое исполнение | УХЛ4 |
| Масса | 1,7 кг |
Пневмораспределитель В64-33А-03 использует электромагнит для переключения золотника: при подаче напряжения на катушку воздушные каналы перенаправляются между портами, обеспечивая подачу/сброс в исполнительный механизм. После снятия питания встроенная пружина возвращает золотник в исходное положение, что делает Пневмораспределитель В64-33А-03 надёжным в схемах с требованием безопасной остановки при пропадании сигнала.
Типичная ошибка: эксплуатация без фильтрации. Загрязнённый воздух ускоряет износ уплотнений и увеличивает время переключения.
Лайфхак инженера: ставьте фильтр-регулятор и лубрикатор на входе; при пусках в мороз — кратковременно повышайте давление до стабильного срабатывания, затем возвращайте рабочий режим.
Диапазон рабочих температур Пневмораспределителя В64-33А-03: от −40°C до +50°C. Ресурс превышает 5 млн циклов при соблюдении требований по чистоте воздуха и корректной смазке. Регулярная профилактика значительно продлевает срок службы узлов скольжения и уплотнений.
Пневмораспределитель В64-33А-03 применяется в отраслях: машиностроение, автомобильная, горнодобывающая, нефтегазовая, металлообработка, деревообработка, химическая, текстильная промышленность, строительство, ЖКХ. Эффективен в прессовом оборудовании, конвейерах, ЧПУ-станках, упаковочных линиях и роботизированных постах.
Пневмораспределитель В64-33А-03 легко интегрируется в модули коллаборативных роботов: компактный размер и стандартные резьбы упрощают монтаж на роботизированных манипуляторах и грейферах.
Поддерживается подключение к ПЛК и системам Industry 4.0/IoT через стандартные электромагнитные интерфейсы; совместим с европейскими компонентами (например, периферией Festo, PLC Siemens) при правильном подборе катушек и разъёмов.
Для продления ресурса Пневмораспределителя В64-33А-03 используйте фильтрацию до мелких фракций, контролируйте наличие конденсата, периодически проверяйте состояние катушки и клеммных соединений. Быстрее всего изнашиваются уплотнения и пружины — их замена выполняется в рамках регламентного ТО. При падении скорости переключения проверьте чистоту каналов и состояние направляющих втулок.
| Наименование запчасти | Количество |
|---|---|
| Резиновое уплотнение поршня | 3 шт. |
| Фторопластовая втулка | 2 шт. |
| Возвратная пружина | 1 шт. |
| Боковое уплотнение корпуса | 2 шт. |
| Нижнее уплотнение корпуса | 1 шт. |
| Переключатель потока | 1 шт. |
| Резиновое уплотнительное кольцо | 1 шт. |
Близкие по характеристикам европейские аналоги (по подбору присоединений и расходу): Festo VUVG-B10 серия (3/8"), Camozzi VU510033, Aventics 573 Series, IMI Norgren VS18/VS26 (3/8"), Metal Work EB 3/8, Pneumax Series 1315, Bürkert 6518 (5/2). Подбор выполняйте по схеме, Kv и напряжению катушки.
| Маркировка | Расшифровка |
|---|---|
| В64 | Серия пневмораспределителей |
| 33 | Четырёхлинейная схема с пружинным возвратом |
| А | Электропневматическое управление |
| 03 | Резьбовое присоединение К=3/8" (Ду 10 мм) |
Пневмораспределитель В64-33А-03 снижает простои благодаря быстрому переключению (< 0,1 с) и типовым катушкам. Итог — выше OEE, меньше незапланированных остановок, экономия на обслуживании за счёт доступного ЗИП и ремонтопригодности.

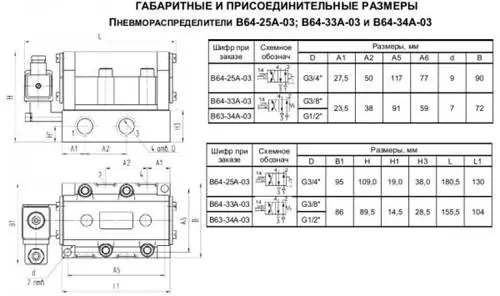

| Пневмосхема | Габариты | |
|---|---|---|
| В64-33А-03 | ||
Пример 1: В64-33А-03 УХЛ4 220В 50Гц — заказать для внедрения на пресс‑линию.
Пример 2: В64-33А-03 УХЛ4 24В DC — купить для конвейерного участка.
Пример 3: В64-33А-03 УХЛ4 110В DC — поставка на станочный парк. Минимальный заказ — 1 шт., оптовая цена при партиях от 10 ед. Наличие и сроки — по запросу.
Пневмораспределитель В64-33А-03 рассчитан на эксплуатацию при пониженных температурах и нестабильных сетях: допускаются стандартные диапазоны напряжений, а конструкция устойчиво переносит вибрации при монтаже на раме оборудования.
Пневмораспределитель В64-33А-03 уверенно запускается при −40°C (при условии сухого воздуха и зимних регламентов сервиса), совместим с отечественными пневмомаслами по ГОСТ при применении маслораспылителей. Обслуживание возможно в «полевых» условиях: требуется базовый инструмент и ремкомплект.
Если бы на Марсе был компрессор с подходящим давлением и чистотой газа, Пневмораспределитель В64-33А-03 работал бы и там. Главное — обеспечить нормальную среду, герметичный корпус и подходящее питание. А остальное он сделает сам — по земным правилам.
Как организована доставка по городам РФ и в страны СНГ?
Осуществляем доставку по России (Москва, Санкт‑Петербург, Екатеринбург, Новосибирск, Казань, Ростов‑на‑Дону и др.) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость — по запросу.
Подходит ли Пневмораспределитель В64-33А-03 для сети 380 В AC?
Да, возможна комплектация катушкой на 380 В 50 Гц. Укажите требуемое напряжение при заказе.
Нужна ли фильтрация воздуха перед входом?
Обязательно. Рекомендуется тонкая фильтрация и осушка воздуха; это продлевает ресурс уплотнений и сохраняет скорость переключения.
Какая гарантия и как быстро возможна отгрузка?
Гарантия 12 месяцев. Быстрая отгрузка возможна при наличии — уточняйте у менеджера; доступны склады в Москве, Санкт‑Петербурге, Ростове‑на‑Дону, Новосибирске и Казани.
Как и любой золотниковый распределитель, Пневмораспределитель В64-33А-03 чувствителен к загрязнениям и влаге в воздухе, что ускоряет износ уплотнений. Рекомендации: ставить фильтр‑регулятор и лубрикатор, соблюдать температурный режим, подбирать катушку строго под напряжение сети, использовать антивибрационные прокладки на рамах станков.
Выбирая Пневмораспределитель В64-33А-03 у «Гидромаш», вы получаете оригинальный продукт с гарантией 12 месяцев, профессиональный подбор и поддержку, а также выгодные условия поставки. Доступна быстрая доставка по РФ и СНГ, возможна отгрузка со складов в Москве, Санкт‑Петербурге, Ростове‑на‑Дону, Новосибирске и Казани. Наличие и цену уточняйте — поможем купить и заказать оптимальную комплектацию. Бренд: Гидромаш. Поставщик: ГИДРОМАШ.
Ключевая модель страницы: Пневмораспределитель В64-33А-03. Для консультации и запроса коммерческого предложения свяжитесь с нашим отделом продаж.
