Коннектор СЭ11-19 (В64-14А-03-900) -для распр. типа В64, П-Р13Э, ПЭК3-2,5-…

Коннектор СЭ11-19 (исполнение В64-14А-03-900) — это электроразъем для подключения катушек электромагнитных гидро- и пневмораспределителей. Он обеспечивает надежное электрическое соединение в условиях вибрации, влаги и агрессивных сред, напрямую влияя на стабильность работы гидравлического контура. Благодаря своей совместимости с различными типами распределителей, коннектор СЭ11-19 является универсальным решением для ремонта и модернизации промышленного оборудования.

Описание и назначение

Коннектор СЭ11-19 представляет собой электрический соединитель, разработанный специально для интеграции с соленоидными катушками гидравлических и пневматических распределителей. Основная задача коннектора СЭ11-19 — обеспечить надежную коммутацию управляющих электрических сигналов к исполнительному механизму (катушке) в тяжелых промышленных условиях. Отличительной особенностью коннектора СЭ11-19 является его конструкция: ударопрочный корпус из стойкого пластика (черный или прозрачный) и контурная резиновая прокладка, которые в сборе обеспечивают степень защиты IP65. Это означает полную защиту от пыли и водяных струй, что критически важно для техники, работающей на открытом воздухе или в цехах с высокой влажностью.

Коннектор СЭ11-19 совместим с широким спектром распределителей, включая, но не ограничиваясь, типы РЕ, ВЕ, ВЕХ, В64, 5Р, У71, П-ЭПР, ПЭР П-РЭ. Простота установки делает коннектор СЭ11-19 отличным выбором для замены устаревших или вышедших из строя разъемов на грузовых автомобилях, дорожно-строительной, сельскохозяйственной и другой спецтехнике. Ключевые технические параметры коннектора СЭ11-19 включают номинальный рабочий ток до 6,3 А, поддержку широкого диапазона напряжений (постоянный ток 12–110 В, переменный 110–380 В) и два варианта подключения кабеля — PG9 и PG11.

Вес, габариты, код ТН ВЭД, ГОСТ

Надежнее, чем штекер от зарядки в темноте

Коннектор СЭ11-19 подключается к катушке с той же уверенностью, с какой вы находите разъем для зарядки телефона на ощупь ночью, — быстро, точно и с характерным щелчком фиксатора. Только в отличие от хлипких бытовых соединений, этот промышленный разъем не сломается от вибрации и не боится пролитого кофе — ему и лужа масла нипочем.

Технические характеристики

Принцип работы

Коннектор СЭ11-19 работает по принципу электрического штырькового соединения. Внутри его корпуса расположены латунные или медные контакты, которые при сочленении с ответной частью на катушке распределителя замыкают электрическую цепь. Фиксация осуществляется с помощью бокового винта М3, что предотвращает самопроизвольное отсоединение под воздействием вибрации — частого явления на подвижной технике.

Ключевым элементом надежности коннектора СЭ11-19 является его герметизация. Контурная резиновая прокладка, установленная по периметру стыка, при затяжке создает барьер для влаги и пыли. Ввод кабеля также защищен: резьбовая втулка (PG9 или PG11) обжимает кабель и не позволяет влаге проникнуть внутрь по его оплетке. Таким образом, правильная установка коннектора СЭ11-19 обеспечивает долговременную стабильность сигнала управления, от которой напрямую зависит точность срабатывания гидравлического распределителя.

Не экономьте на прокладке

Типичная ошибка при установке коннектора СЭ11-19 — повторное использование старой или деформированной уплотнительной прокладки либо ее полное отсутствие. Это мгновенно снижает класс защиты с IP65 до нуля, открывая путь влаге и грязи к электрическим контактам. Результат — окисление, нарушение контакта и отказ катушки. Всегда используйте новый комплект уплотнений.

Температурный режим и срок службы

Коннектор СЭ11-19 рассчитан на эксплуатацию в стандартном для промышленной электроники температурном диапазоне, который, как правило, составляет от -25°C до +85°C. При использовании качественных материалов исполнения, он может сохранять работоспособность и при более низких температурах, вплоть до -40°C, что актуально для техники, работающей в северных регионах.

Срок службы коннектора СЭ11-19 измеряется не годами, а количеством циклов подключения/отключения и устойчивостью к факторам среды. Основные "враги" ресурса — механические повреждения (удары, перегиб кабеля), коррозия контактов из-за нарушения герметичности и перегрев при превышении номинального тока. При соблюдении условий эксплуатации и регулярном визуальном контроле состояния прокладок, коннектор СЭ11-19 может безотказно работать в течение всего жизненного цикла оборудования, на котором он установлен.

Область применения

Коннектор СЭ11-19 находит применение во всех отраслях промышленности, где используется гидравлическое и пневматическое оборудование с электромагнитным управлением: машиностроение, автомобильная промышленность, горнодобывающая промышленность, нефтегазовая отрасль, металлообработка, деревообработка, химическая промышленность, текстильная промышленность, строительство, ЖКХ.

В машиностроении коннектор СЭ11-19 используется на станках с ЧПУ для подключения катушек гидрораспределителей, управляющих подачей СОЖ или перемещением суппортов. В автомобильной и дорожно-строительной технике (экскаваторы, погрузчики, грейдеры) он обеспечивает надежную связь между блоком управления и гидрораспределителями стрелы, ковша или отвала. В системах ЖКХ коннектор СЭ11-19 может встречаться в управлении задвижками и насосными станциями.

Современные технологии

Коннектор СЭ11-19, будучи пассивным компонентом, является важным звеном в цифровой трансформации производства. Его надежность критична для систем предиктивного обслуживания, где датчики отслеживают параметры работы катушки. Стабильный электрический контакт, обеспеченный коннектором СЭ11-19, позволяет точно диагностировать состояние гидроагрегата, интегрировать его в сети IoT и управлять им через ПЛК в рамках концепции Industry 4.0. На роботизированных линиях, где коботы (коллаборативные роботы) работают рука об руку с человеком, качество каждого соединения, включая коннектор СЭ11-19, напрямую влияет на безопасность и бесперебойность цикла.

Обслуживание и ремонт

Обслуживание коннектора СЭ11-19 сводится к периодическому визуальному контролю целостности корпуса и уплотнительной прокладки, а также проверке надежности затяжки винтовых соединений (клемм и фиксирующего винта). Рекомендуется осматривать коннектор СЭ11-19 при каждом плановом техническом обслуживании гидросистемы.

Ремонт коннектора СЭ11-19 в большинстве случаев нецелесообразен: при повреждении корпуса или внутренних контактов устройство подлежит замене. Однако, если проблема лишь в ослаблении контакта или износе прокладки, возможен ремонт путем подтяжки клемм или замены уплотнений из ремонтного комплекта.

Ремкомплект или ЗИП

Ремонтный комплект для коннектора СЭ11-19 включает быстроизнашиваемые и сменные элементы, которые позволяют восстановить его работоспособность без замены всего изделия. Основные компоненты ЗИПа: контурная резиновая уплотнительная прокладка (одна или несколько), набор винтов М3 для фиксации (возможно, с головкой под специальный ключ), и при необходимости, запасные латунные клеммы для подключения проводов. Заказать оригинальный ремкомплект для коннектора СЭ11-19 можно совместно с покупкой самого устройства.

Аналоги устройства

На рынке представлены различные варианты исполнений электроразъемов для катушек, схожих по функциям с коннектором СЭ11-19. Вот несколько типовых аналогов, различающихся по ключевым параметрам:

1. Разъем с 2 контактами и вводом PG9 — базовый аналог для маломощных катушек.
2. Разъем с 3 контактами и вводом PG11 — вариант для катушек с дополнительным сигнальным контактом или для кабелей большего диаметра.
3. Разъем в металлическом корпусе — для условий повышенного риска механических повреждений.
4. Разъем со степенью защиты IP67/IP68 — для работы при полном или временном погружении в воду.
5. Разъем с быстроразъемным фиксатором (без винта) — для частого подключения/отключения в условиях обслуживания.

Условное обозначение

Экономические выгоды

Использование качественного коннектора СЭ11-19 напрямую влияет на экономику предприятия. Надежное соединение предотвращает простои техники из-за отказа управления гидрораспределителем. Это снижает затраты на аварийный ремонт и потери от недоотпущенной продукции. Кроме того, стандартизация на коннектор СЭ11-19 упрощает логистику запчастей и обучение персонала, что в долгосрочной перспективе сокращает операционные расходы и улучшает общую окупаемость инвестиций (ROI) в гидравлическое оборудование.

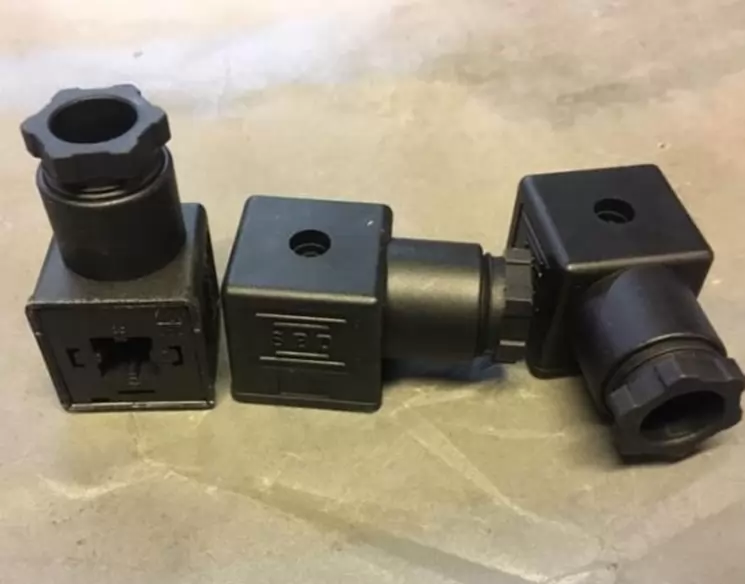

Изображения

Габаритные и присоединительные размеры

Коннектор СЭ11-19 имеет компактные габариты: примерная длина — 50 мм, ширина — 30 мм, высота — 25 мм. Основной тип присоединения — это ответная часть на корпусе катушки электромагнитного распределителя, куда коннектор устанавливается и фиксируется винтом М3. Со стороны ввода кабеля предусмотрена металлическая обжимная гайка с метрической конической резьбой PG (Panzer Gewinde). Для подключения кабеля сечением 6–8 мм используется резьба PG9, для кабеля 8–10 мм — PG11.

Такая конструкция позволяет монтировать коннектор СЭ11-19 в ограниченном пространстве, характерном для монтажных ниш на гидроагрегатах. При монтаже важно обеспечить достаточный радиус изгиба кабеля и избегать натяжения, которое может повредить точки крепления проводов к клеммам.

Примеры заказа

Коннектор СЭ11-19-2-PG9 — коннектор СЭ11-19 с 2 основными контактами и вводом кабеля PG9.

Коннектор СЭ11-19-3-PG11 — коннектор СЭ11-19 с 3 основными контактами и вводом кабеля PG11.

Коннектор СЭ11-19-WH — коннектор СЭ11-19 в исполнении с прозрачным (white) корпусом для визуального контроля подключения.

Адаптация к российским условиям

Коннектор СЭ11-19 адаптирован для работы в сложных климатических и эксплуатационных условиях России и стран СНГ. Его конструкция учитывает широкий диапазон температур, характерный для континентального климата. Материалы корпуса и уплотнений стойки к отечественным промышленным маслам и гидравлическим жидкостям, соответствующим ГОСТ. Устройство устойчиво к перепадам и нестабильности качества электроснабжения, часто встречающимся на удаленных объектах. Это делает коннектор СЭ11-19 готовым к эксплуатации на предприятиях ЖКХ, в горнодобывающей и нефтегазовой промышленности по всей территории РФ и СНГ.

Работа в экстремальных условиях

Коннектор СЭ11-19 способен функционировать в экстремальных условиях, характерных для северных регионов и зон с высокой техногенной нагрузкой. При использовании специальных исполнений (с морозостойкими уплотнениями) он сохраняет эластичность и герметичность при температурах до -40°C. Совместимость с отечественными рабочими жидкостями, производимыми по ГОСТ, гарантирует отсутствие химической деградации материалов.

Простота конструкции коннектора СЭ11-19 позволяет производить его быструю диагностику и замену даже в полевых условиях, без применения сложного инструмента. Это критически важно для поддержания работоспособности спецтехники на удаленных строительных площадках или в карьерах.

Возможность работы на Марсе или Луне

Теоретически, коннектор СЭ11-19 мог бы претендовать на место в системе жизнеобеспечения марсианской базы. Его степень защиты IP65 справилась бы с марсианской пылью. Конечно, для работы в вакууме Луны или в разреженной атмосфере Марса потребовались бы специальные уплотнения, исключающие газовыделение, и материалы, стойкие к космической радиации и экстремальным перепадам температур от -150°C до +120°C. Но сама концепция — надежное, простое и ремонтопригодное соединение — осталась бы неизменной. Это лишний раз подчеркивает запас прочности и адаптивность, заложенные в коннектор СЭ11-19 для земных, самых суровых условий.

Часто задаваемые вопросы

Какие распределители совместимы с коннектором СЭ11-19?
Коннектор СЭ11-19 совместим с широким рядом гидро- и пневмораспределителей, включая типы РЕ, ВЕ, ВЕХ, В64, 5Р, У71, П-ЭПР, ПЭР П-РЭ и их аналоги. Рекомендуется уточнять тип разъема на конкретной катушке.

Какой кабель можно подключить к коннектору?
Коннектор СЭ11-19 поддерживает ввод кабеля через обжимные гайки PG9 (для кабеля диаметром 6-8 мм) и PG11 (диаметр 8-10 мм).

Есть ли гарантия на коннектор СЭ11-19?
Да, на коннектор СЭ11-19 предоставляется гарантия от производителя 12 месяцев при соблюдении условий эксплуатации.

Как организована доставка коннектора СЭ11-19 в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону?
Доставка осуществляется по всей России и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов в Москве, Санкт-Петербурге (СПБ), Ростове-на-Дону, Новосибирске и Казани. Сроки и стоимость доставки уточняйте у менеджеров.
