Пневмоклапан редукционный для подготовки воздуха П-КРМ, П-РК
 |
|
+7 (343) 361-89-99
Технические характеристики пневмоклапана редукционного П-КРМ
|
Пневмоклапан редукционный для подготовки воздуха |
П-КРМ 122-4 |
П-КРМ 122-6 |
П-КРМ 122-12 |
П-КРМ 122-16 |
П-КРМ 122-20 |
П-КРМ 112-25 |
П-КРМ 211-40 |
|
Условный проход, мм |
4 |
6 |
12 |
16 |
20 |
25 |
40 |
|
Присоединительная резьба |
1/8” |
1/4" |
3/8" |
1/2" |
3/4” |
1" |
М48х2 |
|
Номинальное давление |
1,0 МПа (10 кгс/см2) |
||||||
|
Пределы настройки давления воздуха на выходе из клапана |
0,05 - 0,9 МПа (0,5 - 9 кгс/см2) |
||||||
|
Номинальный расход воздуха при давлении на выходе 0,4 МПа, м3/мин |
0.1 |
0.2 |
0.63 |
1.6 |
2.5 |
4 |
10 |
|
Масса пневмоклапана |
1,1 |
2 |
3,5 |
||||
|
Вид настройки пневмоклапана |
ручная |
пневматич. |
|||||
Пневмоклапан редукционный П-КРМ, П-КР - описание и назначение
Структура условного обозначения П-КРМ
Общие сведения о пневмоклапане редукционном П-КРМ
Пневмоклапан предназначен для понижения давления и поддержания на заданном уровне давления сжатого воздуха.
Пневмоклапан рассчитан для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80%.
Таблица аналогов редукционных клапанов П-КРМ
|
Действующее обозначение |
Исполнения разных лет лет выпуска (уже не выпускаются) |
||||
|
Клапан П-КРМ 122-12 (Ду=12 мм, К3/8) |
Клапан БВ57-13 |
Клапан БВ57-33 |
Клапан П-КР12-11 |
Клапан П-КР12-22/7 |
- |
|
Клапан П-КРМ 122-16 (Ду=16 мм, К1/2) |
Клапан БВ57-14 |
Клапан БВ57-34 |
Клапан П-КР16-11 |
Клапан П-КР16-22/7 |
- |
|
Клапан П-КРМ 112-25 (Ду=25 мм, К1) |
Клапан БВ57-16 |
Клапан БВ57-36 |
Клапан П-КР25-11 |
Клапан П-КР25-21/7 |
- |
|
Клапан П-КРМ 211-40 (Ду=40 мм, М48х2) |
- |
- |
- |
- |
Клапан П-КРП40 |

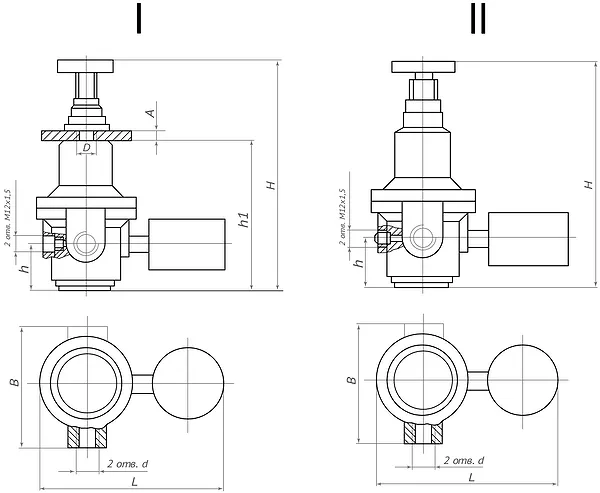

Пневмосхема и размеры пневмоклапана редукционного П-КРМ
Пневмоклапаны редукционные с ручной настройкой давления на выходе и условными проходами 12, 16, 25 мм.
I—исполнение для панельного монтажа;
II—исполнение трубного монтажа.
Таблица размеров присоединительной резьбы
| Исполнение | метрическая | коническая | B | A | H | h1 | h | L | D | Масса, кг | ||
| d | d1 | d | d1 | не более | ||||||||
| 122-12 | - | - | K 3/8 | - | 85 | 8 | 185 | 116 | 35 | 155 | 24 | 1,1 |
| 122-16 | - | - | K ½ | - | 85 | 8 | 185 | 116 | 35 | 155 | 24 | 1,1 |
| 112-25 | - | - | K1 | - | 123 | 10 | 250 | 170 | 42 | 205 | 36 | 2 |
| 211-40 | M48x2 | M10x1 | - | K 1/8 | 160 | - | 140 | - | 55 | 210 | - | 3,5 |
Пневмоклапан редукционный с пневматической настройкой давления на выходе типа 211-40
