Пневмоблоки ПБ, ПБУ, ПУОБ

Описание и назначение пневмоблоков серии ПБ, ПБУ, ПУОБ

Пневмоблоки ПБ, ПБУ, ПУОБ — это высоконадёжные устройства, разработанные для точного управления пневматическими системами на промышленном оборудовании. Данные устройства применяются в составе линий МФК-2, а также на станках МОК-3 и МОК-4. Благодаря своей конструкции и точным техническим параметрам, пневмоблоки ПБ, ПБУ, ПУОБ обеспечивают стабильную работу пневмоприводов, позволяют регулировать давление, контролировать подачу сжатого воздуха и управлять скоростью движения исполнительных механизмов.

Серия пневмоблоки ПБ, ПБУ, ПУОБ включает несколько модификаций: ПБУ1, ПБУ2 и ПБУ3. Каждый из них обладает определённым функционалом и техническими характеристиками, что делает их пригодными для различных условий эксплуатации. Эти изделия разработаны с учётом требований ГОСТ 15150 по климатическому исполнению (УХЛ и О) и категории размещения 4, что гарантирует их надёжность в условиях промышленного производства.

Технические характеристики пневмоблоков ПБ, ПБУ, ПУОБ

Основные технические параметры пневмоблоков ПБ, ПБУ, ПУОБ представлены в таблице ниже. Характеристики включают рабочее давление, производительность, электрические параметры и пропускную способность, что особенно важно при подборе устройства под конкретное оборудование.

Функциональные возможности и принцип работы

Модели серии пневмоблоки ПБ, ПБУ, ПУОБ выполняют от четырёх до пяти ключевых функций. ПБУ1 и ПБУ2 реализуют: регулирование давления в магистрали, контроль его уровня, управление подачей сжатого воздуха и двухстороннюю регулировку скорости движения пневмоцилиндров. ПБУ3 в свою очередь включает функцию сигнализации при отклонении давления, что делает его незаменимым при работе в условиях повышенного контроля.

Принцип работы пневмоблоков ПБ, ПБУ, ПУОБ основан на электромагнитном управлении воздушными каналами. При подаче электрического сигнала на катушку происходит срабатывание клапана, открывающего или перекрывающего подачу воздуха. Это обеспечивает быстрое и точное реагирование на управляющие команды, что критично для автоматизированных линий.

Температурный режим и срок службы

Пневмоблоки ПБ, ПБУ, ПУОБ рассчитаны на эксплуатацию в диапазоне температур от –40 °C до +50 °C, соответствуют категории размещения 4 по ГОСТ 15150, что делает их пригодными для использования в неотапливаемых цехах и на улице. Средний срок службы превышает 5 лет при нормальных условиях эксплуатации и регулярном техническом обслуживании. Высокая надёжность достигается за счёт применения износостойких материалов и герметичных уплотнений.

Где используются пневмоблоки ПБ, ПБУ, ПУОБ

Данные устройства применяются в металлорежущих и формовочных станках, автоматических линиях сборки и упаковки, на участках пневмотранспорта. Особенно востребованы пневмоблоки ПБ, ПБУ, ПУОБ на оборудовании МФК-2, МОК-3 и МОК-4. Их компактные габариты позволяют устанавливать их в ограниченном пространстве, а вариативность электропитания обеспечивает совместимость с различными системами управления.

Габаритные и присоединительные размеры

Пневмоблоки ПБ, ПБУ, ПУОБ отличаются компактностью и удобством монтажа. Габаритные размеры варьируются в зависимости от модели:

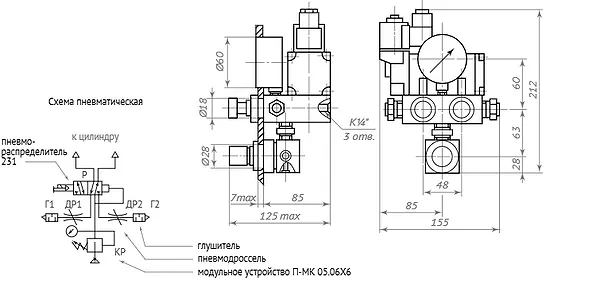

Пневмоблок управления ПБУ-1

Пневмоблок ПБУ-1: фронтальное пневмоприсоединение, компактный корпус

Пневмоблок управления ПБУ-2

Пневмоблок ПБУ-2: увеличенные габариты, подключение сзади и сбоку

Пневмоблок управления ПБУ-3

Пневмоблок ПБУ-3: мини-модель, малый вес и высокая скорость срабатывания

Данные по весу, размерам и Код ТН ВЭД

Код ТН ВЭД: 8481 80 91 80 — прочие арматуры (например, краны, вентили) для трубопроводов, котлов, цистерн или прочих ёмкостей, с электрическим приводом.

Условное обозначение и расшифровка моделей

Маркировка пневмоблоков ПБ, ПБУ, ПУОБ расшифровывается следующим образом:

• ПБУ — пневмоблок управления;
• Первая цифра: типоразмер (1 — 6 мм, 2 — 10 мм, 3 — 2,5 мм);
• Второй блок: род тока (1 — постоянный, 2 — переменный 50 Гц, 3 — 60 Гц);
• Третий блок: напряжение (12В, 24В, 220В и т.д.);
• Четвёртый блок: климатическое исполнение (УХЛ4, О4).

Пример: ПБУ1.2.6.УХЛ4 — пневмоблок управления с условным проходом 6 мм, переменный ток 50 Гц, напряжение 220 В, климатическое исполнение УХЛ4.

Шутка про пневмоблоки ПБ, ПБУ, ПУОБ

— Почему пневмоблок ПБ, ПБУ, ПУОБ не устраивает революций?
— Потому что он работает только в замкнутой системе!

Часто задаваемые вопросы о пневмоблоках ПБ, ПБУ, ПУОБ

Ниже приведены актуальные вопросы и ответы для российских клиентов:

Примеры заказа

Пример 1: ПБУ1.1.2.УХЛ4 — пневмоблок управления для постоянного тока 24 В, монтаж в промышленном цехе.
Пример 2: ПБУ3.2.6.О4 — миниатюрный блок с сигнализацией, 220 В, для работы на улице.

Почему стоит выбрать Гидромаш

Поставщик — Гидромаш, надёжная российская компания с производством в Екатеринбурге. Мы обеспечиваем прямые поставки пневмоблоков ПБ, ПБУ, ПУОБ без посредников, что гарантирует доступные цены и короткие сроки доставки по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Обслуживание и консультации — на Контакты или через форму обратной связи.
