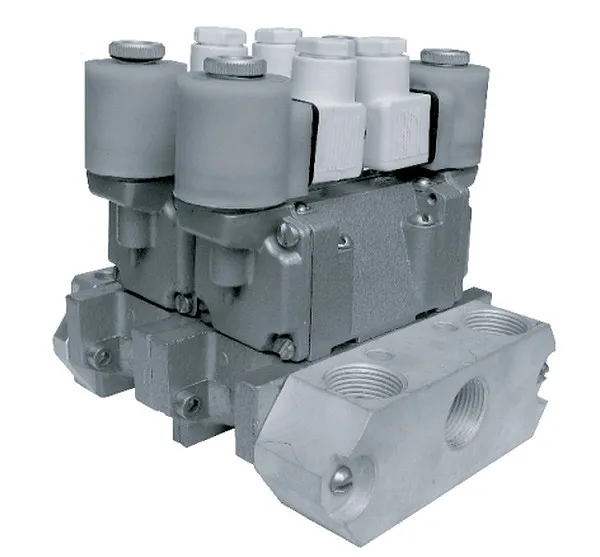

Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 (батарейный блок,5 распред.)

ПБУ7-10.5 — Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 (батарейный блок, 5 распред.)

🎯 Назначение и область применения

🚀 Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 предназначен для точного и надежного управления пневматическими приводами литейных машин и смежного технологического оборудования. Конструкция ориентирована на интенсивные циклы и синхронную работу нескольких контуров, что особенно важно для автоматизированных литейных линий. ГИДРОМАШ выступает как производитель и поставщик решения промышленного класса.
Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 обеспечивает стабильное распределение потоков сжатого воздуха, оперативное переключение исполнительных механизмов и высокую повторяемость операций. Благодаря унифицированной платформе семейства ПБУ7 и продуманной компоновке, ПБУ 7-10.5ХХ УХЛ4 подходит как для модернизации, так и для новых проектов. Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 интегрируется в существующие пневмосхемы без доработок интерфейсов по присоединительным размерам и может работать в составе батарейных блоков на 5 распределителей, что отражено в обозначении модели.
Кратко о габаритах и массе: по данным семейства ПБУ7 — габариты от 166×130 до 278×242 мм, масса от 3,44 до 7,8 кг (зависит от исполнения и числа распределителей). Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 соответствует требованиям ГОСТ 17433-80 (по качеству воздуха) и ориентирам ГОСТ 15150 (климатическое исполнение УХЛ4). Код ТН ВЭД: уточняется при оформлении заказа в спецификации. Для консультации и подбора на нашем сайте sd-tehno.ru доступна техническая поддержка.
Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 — это базовый узел для стабильного цикла литья под давлением, где важны точность фаз, скорость переключений и ресурс при круглосуточной работе. Устройство оптимизировано под требования цехов с высокими нагрузками и позволяет поддерживать производительность без компромиссов по безопасности и качеству.

📊 Основные характеристики блока ПБУ-7

⚙️ Указания по применению

🛠️ Пневмоблоки работают на сжатом воздухе, имеющем класс загрязненности не грубее 10 по ГОСТ17433-80, содержащем распыленное масло вязкостью 10-35 мм 2/с (сСт) при температуре 50 оС с концентрацией из расчета 2-4 капли на 1 м3 воздуха, приведенного к нормальным условиям.
Степень защиты IP 54.
Рабочее положение - любое.

Принцип работы
Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 формирует согласованные команды для группы распределителей, обеспечивая подачу/сброс воздуха и фиксацию состояний в требуемой последовательности. Электромагнитные приводы переключают каналы по сигналам системы управления, минимизируя потери давления и задержки. Благодаря модульности ПБУ7, Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 легко масштабируется в составе батарейных сборок на 5 распределителей для сложных пневмосхем.

Температурный режим и срок службы
Температурная пригодность соответствует категории размещения УХЛ4 по ГОСТ 15150, что гарантирует устойчивость к типовым производственным условиям. Ресурс и долговечность зависят от качества подготовки воздуха и корректной настройки контуров. При соблюдении регламентов сервисного обслуживания Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 демонстрирует стабильные параметры на протяжении всего жизненного цикла оборудования.

Где используется
Литейные машины, автоматические литейные комплексы, посты подготовки расплава и механизации оснастки, а также смежные агрегаты с пневмоприводами, требующие согласованного распределения потоков. В таких задачах Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 обеспечивает требуемую тактность, повторяемость и безопасность.

Аналоги и совместимость
В рамках семейства ПБУ7 доступны исполнения ПБУ7.10.2, ПБУ7.10.3, ПБУ7.10.4 и ПБУ7.20.232.231. При подборе учитывайте условный проход, пропускную способность и питание электромагнитов. Для батарейных решений применяют Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 как типовую основу на 5 распределителей.

Ремкомплект и быстроизнашиваемые позиции
Рекомендуется держать в запасе: уплотнительные кольца и манжеты, фильтроэлементы подготовки воздуха, катушки электромагнитов (по напряжению: 12/24/48/110/220/380 В согласно таблице), пружины и прокладки распределителей, соединительные втулки и крепеж. Наличие ремкомплекта минимизирует простой и гарантирует быстрый ремонт Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 в условиях цеха.

Условное обозначение
Расшифровка кодов приведена в таблицах ниже: число распределителей, род тока, напряжение, климатическое исполнение и категория размещения. Это упрощает формирование заказа на Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 и исключает ошибки спецификации.

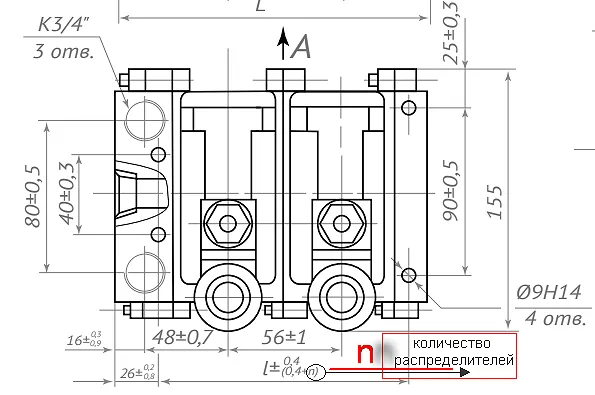

Габаритные и присоединительные размеры
Семейство предусматривает габариты от 166×130 до 278×242 мм; присоединительные интерфейсы унифицированы в ряду ПБУ7. По расположению портов и ориентации сборки ориентируйтесь на изображения ниже — они отражают типовую компоновку батарейного блока на 5 распределителей.

«Когда нужен безотказный цикл литейной машины — выручает Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4: включил — и работа идет по такту».

🧩 Варианты исполнения

📝
Пример обозначения при заказе

📦 Пример записи условного обозначения при заказе пневмоблока, содержащего 2 пневмораспределителя на переменный ток частотой 50 Гц и напряжение 220В, климатического исполнения УХЛ, категории размещения 4:
Пневмоблок ПБУ7.10.226 УХЛ4 ТУ2-053-0224842-008-89
То же для климатического исполнения О: Пневмоблок ПБУ7.10.226 04 ТУ2-053-0224842-008-89.

Примеры заказа (4 варианта)
1) Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4, батарейный блок на 5 распред., питание 24 В DC — для автоматизации литейной машины среднего тоннажа.
2) Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4, исполнение под 110 В AC (60 Гц) — для интеграции в линию с североамериканским стандартом частоты.
3) Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4, комплект с ремнаборами (уплотнения, катушки) — для складского резервирования и снижения простоя.
4) Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4, с согласованными жиклерами по пропускной способности — для тонкой настройки тактов в многоузловой схеме.

Часто задаваемые вопросы (FAQ)
Вопрос: Какое питание поддерживает Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4?
Ответ: Постоянный ток 12, 24, 48, 110 В; переменный ток 50 Гц — 36, 110, 220, 380 В; переменный ток 60 Гц — 110, 220 В (см. таблицу).

Вопрос: Как выбрать исполнение по числу распределителей?
Ответ: В семействе ПБУ7 доступны 2/3/4 распределителя (см. таблицу вариантов), а для батарейных решений применяется Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 на 5 распределителей.

Вопрос: Какие требования к сжатому воздуху?
Ответ: Класс загрязненности не грубее 10 по ГОСТ17433-80; масло 10–35 мм²/с при 50 °С с концентрацией 2–4 капли на 1 м³ в нормальных условиях.

Вопрос: Какой класс защиты и рабочее положение устройства?
Ответ: Степень защиты IP 54; рабочее положение — любое.

Вопрос: Каковы габариты и масса изделий семейства?
Ответ: Габариты 166×130…278×242 мм; масса 3,44…7,8 кг — в зависимости от исполнения и числа распределителей.

Вопрос: Где купить и как осуществляется доставка?
Ответ: Поставщик — ГИДРОМАШ. Доставка по РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар и другие города; отправка согласуется при заказе.
