| Давление, Мпа | 0,63 |
| Вес, кг | 6,16 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
 |
Пневмоблок управления ПБУ 1-ХХ УХЛ4 | 10 | 0,63 | - | По запросу |
 |
Пневмоблок управления ПБУ 2-ХХ УХЛ4 | 10 | 0,63 | 3 | По запросу |
 |
Пневмоблок управления ПБУ 3-ХХ УХЛ4 | 2 | 0,63 | - | По запросу |
 |
Пневмоблок управления ПБУ 7-10.2ХХ УХЛ4 | - | 0,63 | 3,44 | По запросу |
 |
Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 | - | 0,63 | 4,8 | По запросу |
 |
Пневмоблок управления ПБУ 7-10.4ХХ УХЛ4 | - | 0,63 | 7,8 | По запросу |
 |
Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 | - | 0,63 | 7,8 | По запросу |
|
Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 | - | 0,63 | 6,16 | По запросу |
 |
Пневмоблок управления ПБУ 9-1 УХЛ4 | - | 0,63 | 5,15 | По запросу |
 |
Пневмоблок управления ПБУ 9-2 УХЛ4 | - | 0,63 | 5,3 | По запросу |
 |
Устройство осушки воздуха П-УОБ-2М.16 | 16 | 0,63 | - | 97500 руб. |
 |
Устройство осушки воздуха П-УОБ-2М.20 | - | 1 | - | По запросу |

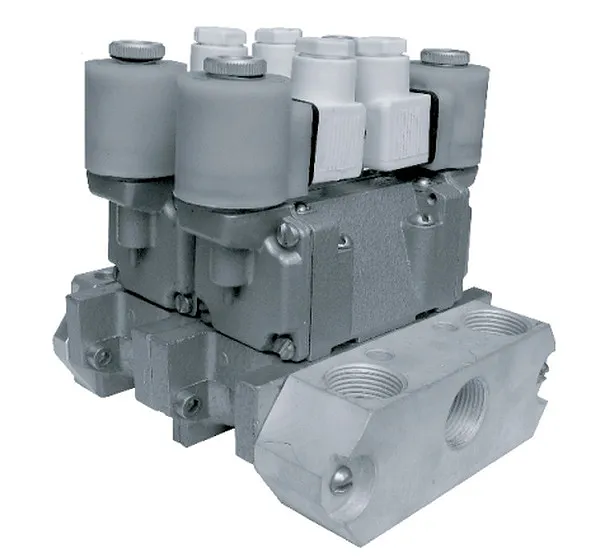

⚙️ Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 представляет собой высокоточное устройство для регулирования пневматических приводов литейного оборудования. Этот элемент обеспечивает стабильное управление потоками сжатого воздуха в сложных производственных циклах. Ключевая особенность модели — совместимость с батарейным блоком на 7 распределителей, что значительно расширяет функциональные возможности системы.
🔧 Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 разработан для эксплуатации в условиях высоких нагрузок, гарантируя бесперебойную работу литейных машин при температурных перепадах и вибрационных воздействиях. Его конструкция соответствует современным требованиям промышленной автоматизации.

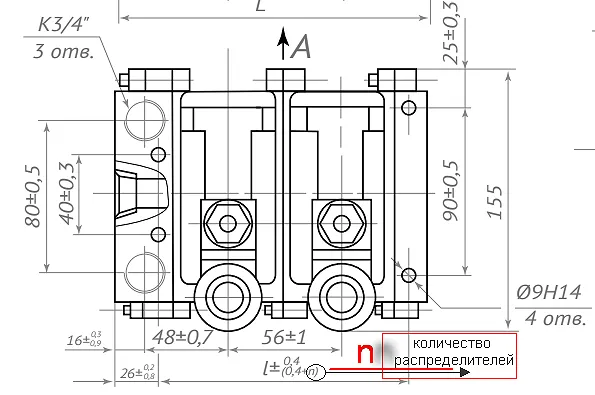

📏 Габаритные размеры Пневмоблока управления ПБУ 7-10.7ХХ УХЛ4 варьируются в диапазоне 166х130 мм до 278х242 мм в зависимости от модификации. Масса устройства составляет 3,44–6,16 кг. Изделие соответствует ТУ 2-053-0224842-008-89 и имеет класс защиты IP54. Код ТН ВЭД: 8481.80.900.
«Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 — незаменимый компонент для прецизионного контроля литейных процессов, где каждая тысячная доля секунды влияет на качество отливки»
| Параметр | Нормы для типоразмеров | |||
| ПБУ7.10.2 | ПБУ7.10.3 | ПБУ7.10.4 | ПБУ7.20.232.231 | |
| Условный проход | 10 | 20 | ||
| Номинальное давление, МПа (кгс/см2) | 1,0 (10,0) | |||
| Минимальное давление, МПа (кгс/см2) | 0,25 (2,5) | 0,3(3,0) | ||
| Пропускная способность каждого распределителя, м3/час, не менее | 1,5 | 5,6 | ||
| Электрическое напряжение, В — постоянного тока - переменного тока 50 Гц - переменного тока 60 Гц | 12, 24, 48, 110 36, 110, 220, 380 110, 220 | |||
| Номинальная мощность электромагнита, не более -постоянного тока, Вт -переменного тока 50 Гц, В*А -переменного тока 60 Гц, В*А | 14 21 28 | 18 27 36 | 24 36 48 | 8 10 13 |
| Утечка воздуха, см3/мин, не более | - | 320 | ||
| Габариты, мм | 166х130 | 222х186 | 278х242 | - |
| Масса, кг, не более | 3,44 | 4,8 | 6,16 | 7,8 |
🌡️ Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 функционирует за счет электромагнитных распределителей, переключающих воздушные потоки по командам управления. Устройство работает в диапазоне температур от -40°C до +50°C, что соответствует климатическому исполнению УХЛ4 по ГОСТ 15150. При этом обеспечивается стабильная работа даже при резких перепадах влажности до 95%.
⏱️ Срок службы Пневмоблока управления ПБУ 7-10.7ХХ УХЛ4 составляет не менее 8 лет при соблюдении условий эксплуатации. Ключевым фактором долговечности является использование износостойких материалов в сочетании с защитой от пыли и влаги (степень IP54).
🏭 Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 активно применяется на литейных линиях для управления: пресс-формами горизонтального литья, механизмами выбивки стержней, системами подачи расплава. Устройство совместимо с оборудованием отечественных и зарубежных производителей, включая машины марок ДМ, ЛМ и аналогичные модели.
🔄 Альтернативными решениями для Пневмоблока управления ПБУ 7-10.7ХХ УХЛ4 являются: пневмоблоки серии ПБУ-8 (ЗАО «Пневмопривод»), модель PBU-10.7 (Festo) и агрегаты линейки НПБ-7 (ООО «Пневмосистемы»). Однако оригинальная конструкция ГИДРОМАШ обеспечивает оптимальное соотношение цены и надежности для российских условий эксплуатации.
🛠️ Для Пневмоблока управления ПБУ 7-10.7ХХ УХЛ4 предусмотрен фирменный ремкомплект, включающий: уплотнительные кольца из фторкаучука, мембраны из нержавеющей стали, электромагнитные катушки и направляющие штифты. Ключевые быстроизнашиваемые элементы: седельные уплотнения (ресурс 2 млн циклов), пружины возврата и контакты электромагнитов.
| Обозначение | Расшифровка |
| ПБУ7.ХХ.ХХХ.ХХХ Х | Количество распределителей в Пневмоблоке управления ПБУ 7-10.7ХХ УХЛ4: 2 — два распределителя; 3 — три распределителя; 4 — четыре распределителя (пневмосхема 231) |
| ПБУ7.ХХ.ХХХ.ХХХ Х | Род тока (для ПБУ7.20): 1(Д) — постоянный; 2(А) — переменный 50 Гц; 3(Б) — переменный 60 Гц |
| ПБУ7.ХХ.ХХХ.ХХХ Х | Напряжение питания: 1 — 12В; 2 — 24В; 3 — 36В; 4 — 48В; 5 — 110В; 6 — 220В; 7 — 380В |
| ПБУ7.ХХ.ХХХ.ХХХ Х | Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
 |  |  |
🛒 Типовой заказ Пневмоблока управления ПБУ 7-10.7ХХ УХЛ4: 4 шт. модели ПБУ7.10.226 УХЛ4 ТУ2-053-0224842-008-89 для литейного цеха в Екатеринбурге. При оформлении комплекта из 4 единиц предоставляется скидка 7% и бесплатная доставка до терминала ТК.
Вопрос: Какой срок службы у Пневмоблока управления ПБУ 7-10.7ХХ УХЛ4?
Ответ: При соблюдении условий эксплуатации (температура -40°C до +50°C, влажность до 95%) ресурс составляет не менее 8 лет или 5 млн рабочих циклов.
Вопрос: Совместим ли блок с немецким оборудованием?
Ответ: Да, Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 имеет стандартные присоединительные размеры и подключается к системам любых производителей, включая Bosch Rexroth и Festo.
Вопрос: Требуется ли специальное обслуживание?
Ответ: Регулярная профилактика включает очистку фильтров и проверку уплотнений раз в 6 месяцев. Полный перечень операций указан в руководстве по эксплуатации.
Вопрос: Можно ли использовать блок в условиях высокой вибрации?
Ответ: Да, конструкция Пневмоблока управления ПБУ 7-10.7ХХ УХЛ4 предусматривает усиленное крепление и демпфирование, что позволяет эксплуатировать его на виброактивном оборудовании.
Вопрос: Какие жидкости совместимы с устройством?
Ответ: Блок работает исключительно со сжатым воздухом класса загрязненности не грубее 10 по ГОСТ 17433-80 с концентрацией масла 2-4 капли на 1 м³.
Вопрос: Предусмотрена ли гарантия при заказе 4 шт.?
Ответ: Да, на все изделия распространяется гарантия 24 месяца независимо от объема заказа. При покупке от 4 шт. включается выездная диагностика в подарок.
🚚 Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 от завода-производителя ГИДРОМАШ — это гарантия качества, подтвержденная сертификатами Ростест. Мы доставляем оборудование по всей России (Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар) и в страны СНГ (Казахстан, Беларусь, Армения) в течение 3-7 рабочих дней. Каждый Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 проходит тройной контроль качества перед отправкой. Оформите заказ сегодня и получите бесплатную консультацию инженера!
