Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 (батарейный блок,3 распред.)

Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 — компактный батарейный блок, предназначенный для централизованного управления пневматическими приводами в автоматизированных линиях. Он объединяет в одном узле три пневмораспределителя, обеспечивая удобный монтаж и логичное управление несколькими исполнительными механизмами одновременно. Устройство отличается высокой надежностью работы с номинальным давлением до 1 МПа, что делает его оптимальным решением для задач машинного контроля давления.

Описание и назначение

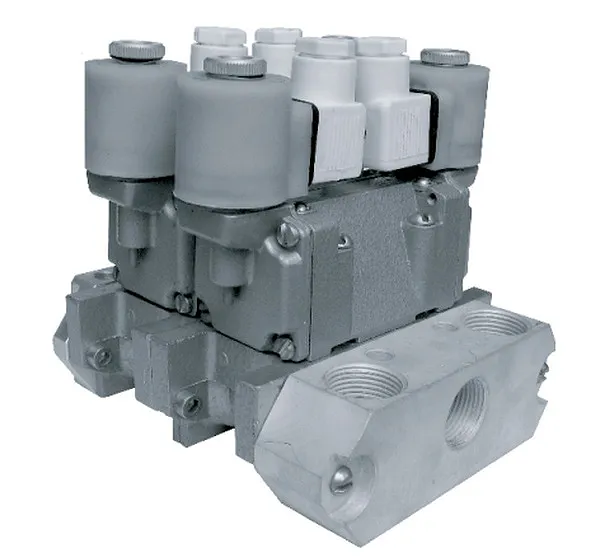

Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 представляет собой сборочную единицу в металлическом компактном корпусе, объединяющую несколько пневмораспределителей. Его основное назначение — управление пневмоцилиндрами и другими исполнительными механизмами литейных машин, таких как ковши, затворы или толкатели. Применение такого батарейного блока управления позволяет существенно упростить пневмосхему и снизить затраты на проектирование и монтаж: вместо отдельных распределителей с множеством соединений используется один пневмоблок управления с готовой внутренней разводкой.

Ключевыми преимуществами пневмоблока управления ПБУ 7-10.3ХХ УХЛ4 перед распределителями, установленными по отдельности, являются компактность, повышенная герметичность соединений и удобство в обслуживании. Технические характеристики устройства, такие как номинальное давление 1 МПа (10 кгс/см²), пропускная способность каждого распределителя не менее 1,5 м³/час, низкая утечка воздуха, а также широкий спектр питающих напряжений (постоянный и переменный ток), обеспечивают его универсальность и надежную работу в составе различных промышленных систем. Заказывая пневмоблок управления, вы получаете готовый к подключению узел, что позволяет сократить время пусконаладки. Купить батарейный блок — значит сделать выбор в пользу оптимизации производственной линии.

Вес, габариты, код ТН ВЭД, ГОСТ

Сила — в единстве

Пневмоблок управления ПБУ — это как грамотно собранная связка ключей: вместо того чтобы носить каждый по отдельности и тратить время на поиск нужного, вы получаете готовое кольцо, которое мгновенно решает задачу. Три распределителя в одном корпусе работают слаженно, обеспечивая бесперебойную работу всего механизма.

Технические характеристики

Принцип работы

Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 функционирует как коммутационный узел в пневматической системе. Поступающий под давлением сжатый воздух распределяется между тремя независимыми каналами внутри батарейного блока управления. Каждым каналом управляет свой электромагнитный распределитель, который по сигналу от контроллера (ПЛК) открывает или переключает поток воздуха, направляя его к соответствующему пневмоприводу (цилиндру, мотору).

Работа устройства напрямую зависит от стабильности давления на входе и чистоты воздуха. При снижении давления ниже минимального порога в 0,25 МПа корректная работа пневмоприводов может нарушиться. Ключевую роль в надежности и долговечности пневмоблока играют герметичность внутренних соединений и качество уплотнительных элементов, которые исключают утечки в нерабочем состоянии. Благодаря грамотно спроектированной внутренней гидравлической (пневматической) схеме, внутри блока организовано эффективное распределение давления, что минимизирует потери и обеспечивает быстрый отклик исполнительных механизмов.

Не перетягивайте фитинги

Типичная ошибка при монтаже — чрезмерное затягивание присоединительных фитингов или трубопроводов. Это может привести к деформации корпуса пневмоблока управления или повреждению уплотнительных колец, что вызовет утечки и падение давления в системе. Монтаж следует производить с соблюдением рекомендованных моментов затяжки, обеспечивая герметичность без излишнего усилия.

Температурный режим и срок службы

Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 рассчитан на эксплуатацию в широком температурном диапазоне, соответствующем климатическому исполнению УХЛ (умеренный и холодный климат). Устройство сохраняет работоспособность при отрицательных температурах, характерных для российских зим, и при повышенных температурах в цехах.

Срок службы устройства в значительной степени определяется двумя факторами: качеством подаваемого воздуха и соблюдением электрических параметров. Наличие влаги, агрессивных примесей или недостаточное количество масла в воздухе приводит к ускоренному износу подвижных частей распределителей и коррозии. Использование рекомендуемых рабочих сред и своевременное обслуживание (замена фильтров) позволяет существенно продлить ресурс пневмоблока управления. При правильной эксплуатации ресурс устройства составляет десятки тысяч рабочих циклов.

Область применения

Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 находит широкое применение в различных отраслях промышленности, где требуется автоматическое управление пневматическими приводами.

• Машиностроение и автомобильная промышленность: управление зажимными, подающими и позиционирующими устройствами на сборочных конвейерах и станках.
• Металлообработка и литейное производство: основная сфера применения — управление механизмами литейных машин (открытие/закрытие ковшей, выброс отливок).
• Деревообработка: управление прижимами, толкателями и пильными агрегатами на станках.
• Химическая промышленность: управление клапанами и задвижками на линиях дозирования и транспортировки сыпучих материалов.
• Текстильная промышленность: контроль натяжения нити, перемещение кареток.
• Строительство и ЖКХ: управление затворами, заслонками в системах вентиляции и пневмотранспорта.

Возможность быстрой отгрузки со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани делает батарейный блок доступным для решения срочных производственных задач по всей России и странам СНГ.

Современные технологии

Интеграция пневмоблока управления ПБУ 7-10.3ХХ в современные производственные системы соответствует концепции Industry 4.0. Каждый электромагнитный распределитель может управляться сигналами от промышленного контроллера (ПЛК), что позволяет легко встраивать устройство в автоматизированные линии и работать в паре с коботами (коллаборативными роботами). Подключение датчиков обратной связи (например, давления) и передача данных о состоянии через IoT-шлюзы открывают возможности для предиктивной диагностики и мониторинга состояния производственной линии в реальном времени.

Обслуживание и ремонт

Продлить срок службы пневмоблока управления ПБУ 7-10.3ХХ помогает простое, но регулярное обслуживание. Прежде всего, важно обеспечить подачу чистого и маслонасыщенного воздуха в соответствии с требованиями ГОСТ. Основными кандидатами на износ являются уплотнительные кольца (РТИ) электромагнитных клапанов и подвижные золотники распределителей.

Рекомендуется периодически проверять герметичность соединений и контролировать потребляемый ток соленоидов. Профилактическое обслуживание включает внешний осмотр на предмет повреждений, проверку электрических соединений и, при необходимости, продувку распределителей без подачи питания для очистки от возможных загрязнений. Купить ремкомплект для устройства — наиболее рациональный способ быстро восстановить его работоспособность в случае выхода из строя уплотнений.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания пневмоблока управления рекомендуется иметь оригинальный ремонтный комплект (ЗИП). В его состав обычно входят быстроизнашиваемые детали: набор уплотнительных колец (РТИ) для всех каналов и распределителей, комплект стопорных колец, набор крепежных элементов (винты, шайбы, гроверы). При необходимости можно заказать отдельные соленоиды (электромагниты) для замены. Наличие ЗИП на складе позволяет минимизировать простой оборудования.

Аналоги устройства

Пневмоблок управления ПБУ 7-10.3ХХ может быть заменен сходными по функциям решениями, однако стоит учитывать присоединительные размеры и электрические характеристики. К аналогам по функциональности можно отнести:

1. Многоходовые коллекторные блоки распределения с электромагнитным управлением.
2. Наборы отдельных пневмораспределителей 3/2 или 5/2, смонтированных на общую монтажную планку.
3. Пневматические модульные системы с блочным принципом построения (например, на базе распределителей с плоским монтажом).
4. Пневмоблоки других типоразмеров (например, с условным проходом 15 мм или с иным количеством распределителей).
5. Компактные пневмошкафы управления, объединяющие распределители, регуляторы давления и другие элементы.

Условное обозначение

Экономические выгоды

Применение пневмоблока управления ПБУ 7-10.3ХХ вместо трех отдельных распределителей дает ощутимые экономические преимущества. Снижаются затраты на проектирование и монтаж (меньше соединений, труб, крепежа), уменьшается занимаемое в шкафу управления место. Централизация управления также упрощает диагностику и обслуживание, сокращая время возможных простоев. Компактный батарейный блок обеспечивает высокую надежность системы, что положительно сказывается на общей окупаемости оборудования (ROI).

Изображения

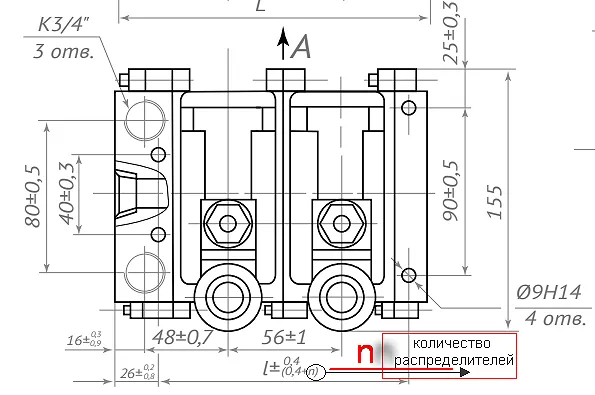

Габаритные и присоединительные размеры

Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 имеет компактные габариты 222 мм в ширину и 186 мм в высоту, что позволяет его удобно размещать в стандартных шкафах управления или непосредственно на оборудовании. Масса устройства не превышает 4,8 кг, облегчая монтаж.

Подключение пневматических линий осуществляется через присоединительные порты с условным проходом 10 мм, расположенные на корпусе блока. Входной и выходные порты имеют стандартную резьбу, что обеспечивает совместимость с широким спектром фитингов и трубопроводов. Благодаря универсальному креплению, пневмоблок можно устанавливать в любом положении, что важно для монтажа в условиях ограниченного пространства производственных линий.

Примеры заказа

Пневмоблок управления ПБУ 7-10.326 УХЛ4 — батарейный блок на три распределителя (3), работающий от переменного тока 50 Гц (2), с напряжением питания 220 В (6).

Пневмоблок управления ПБУ 7-10.314 УХЛ4 — батарейный блок на три распределителя (3), работающий от постоянного тока (1), с напряжением питания 24 В (2).

Адаптация к российским условиям

Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 изначально разработан для работы в условиях российского климата и промышленности. Климатическое исполнение УХЛ4 гарантирует стабильную работу в широком диапазоне температур. Устройство совместимо с распространенными в России типами индустриальных масел и сжатого воздуха, соответствующими отечественным ГОСТам. Его конструкция учитывает возможность эксплуатации при нестабильном качестве электропитания, а высокая ремонтопригодность позволяет проводить обслуживание силами штатных специалистов предприятий.

Работа в экстремальных условиях

Пневмоблок управления ПБУ 7-10.3ХХ обладает достаточным запасом прочности для работы в сложных условиях. Его конструкция рассчитана на устойчивость к вибрациям и позволяет функционировать при пониженных температурах окружающей среды. Устройство совместимо с отечественными рабочими жидкостями и маслами, что особенно важно для удаленных объектов.

Благодаря модульной конструкции и доступности ремкомплектов, диагностику и ремонт можно проводить прямо на месте эксплуатации, минимизируя простои оборудования. Надежность корпуса и внутренних соединений обеспечивает герметичность даже в условиях повышенной запыленности или влажности.

Возможность работы на Марсе или Луне

Если бы нам потребовалось создать пневматическую систему для марсианского модуля, пневмоблок управления ПБУ 7-10.3ХХ стал бы серьезным кандидатом. Его способность работать в широком температурном диапазоне пригодилась бы в условиях резких перепадов, а устойчивость к низкому атмосферному давлению на входе (учтенное в конструкции минимальное давление) была бы кстати. Надежность, проверенная в земных условиях на предприятиях от Крайнего Севера до южных регионов, говорит о его высоком потенциале и для внеземных задач.

Часто задаваемые вопросы

Какой тип рабочей среды подходит для пневмоблока ПБУ 7-10.3?
Устройство предназначено для работы на сжатом воздухе, очищенном до класса не грубее 10 по ГОСТ 17433-80, с добавлением распыленного масла (2-4 капли на 1 м³ воздуха). Использование некондиционной среды сокращает ресурс.

Можно ли подключить пневмоблок к напряжению 380В?
Да, модель ПБУ 7-10.3ХХ поддерживает работу от переменного тока 50 Гц с напряжением 380 В. Конкретное исполнение по питанию указывается в полном обозначении при заказе.

Возможна ли поставка и доставка в мой город?
Мы осуществляем поставки по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.

Что входит в гарантию на пневмоблок управления?
На устройство предоставляется гарантия 12 месяцев со дня отгрузки. Гарантия распространяется на отсутствие дефектов изготовления и материалов. Для активации гарантии необходимо соблюдать условия эксплуатации, указанные в технической документации.
