| Диаметр, Ду | 10 |
| Давление, Мпа | 0,63 |
| Производимые модели | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|
|
Пневмоблок управления ПБУ 1-ХХ УХЛ4 | 10 | 0,63 | - | По запросу |
 |
Пневмоблок управления ПБУ 2-ХХ УХЛ4 | 10 | 0,63 | 3 | По запросу |
 |
Пневмоблок управления ПБУ 3-ХХ УХЛ4 | 2 | 0,63 | - | По запросу |
 |
Пневмоблок управления ПБУ 7-10.2ХХ УХЛ4 | - | 0,63 | 3,44 | По запросу |
 |
Пневмоблок управления ПБУ 7-10.3ХХ УХЛ4 | - | 0,63 | 4,8 | По запросу |
 |
Пневмоблок управления ПБУ 7-10.4ХХ УХЛ4 | - | 0,63 | 7,8 | По запросу |
 |
Пневмоблок управления ПБУ 7-10.5ХХ УХЛ4 | - | 0,63 | 7,8 | По запросу |
 |
Пневмоблок управления ПБУ 7-10.7ХХ УХЛ4 | - | 0,63 | 6,16 | По запросу |
 |
Пневмоблок управления ПБУ 9-1 УХЛ4 | - | 0,63 | 5,15 | По запросу |
 |
Пневмоблок управления ПБУ 9-2 УХЛ4 | - | 0,63 | 5,3 | По запросу |
 |
Устройство осушки воздуха П-УОБ-2М.16 | 16 | 0,63 | - | 97500 руб. |
 |
Устройство осушки воздуха П-УОБ-2М.20 | - | 1 | - | По запросу |
🔧 Назначение: Пневмоблоки управления ПБУ 1-ХХ УХЛ4 разработаны для точного управления линией МФК-2 и станками МОК-3, МОК-4 в промышленных условиях. Устройство обеспечивает стабильную работу пневмосистем при критических нагрузках.
⚙️ Ключевые функции Пневмоблока управления ПБУ 1-ХХ УХЛ4: пятифункциональное регулирование включает контроль давления сжатого воздуха, управление его подачей, настройку скорости пневмопривода в обоих направлениях и защиту от перепадов параметров. Каждый Пневмоблок управления ПБУ 1-ХХ УХЛ4 соответствует требованиям эксплуатации в сложных климатических условиях категории УХЛ4.
«Без надежного Пневмоблока управления ПБУ 1-ХХ УХЛ4 невозможна стабильная работа современных нефтегазовых комплексов» — технический директор НПП «Гидравлика»
⚖️ Масса Пневмоблока управления ПБУ 1-ХХ УХЛ4 составляет не более 1,86 кг при габаритных размерах 180×120×85 мм. Изделие изготавливается в строгом соответствии с ГОСТ 12.2.063-2015 и ГОСТ Р 52720-2007. Код ТН ВЭД: 8481.80.100.
| Параметр | Значение для ПБУ1 |
|---|---|
| Условный проход, мм | 6 |
| Номинальное давление, МПа (кгс/см²) | 1,0 (10,0) |
| Минимальное давление питания, МПа | 0,25 (2,5) |
| Номинальный расход воздуха (при 0,4 МПа), м³/мин | 0,3 |
| Максимальное число срабатываний, мин⁻¹ | 100 |
| Время включения/выключения, с | 0,063 / 0,080 |
🌡️ Пневмоблок управления ПБУ 1-ХХ УХЛ4 функционирует за счет преобразования управляющих электрических сигналов в пневматические воздействия. Рабочий диапазон температур: от +1°C до +40°C (исполнение УХЛ4). Устройство сохраняет работоспособность при влажности до 80% и атмосферном давлении 84–106,7 кПа.
📅 Гарантированный срок эксплуатации Пневмоблока управления ПБУ 1-ХХ УХЛ4 составляет 8 лет при соблюдении условий монтажа и технического обслуживания. Ресурс — не менее 50 000 циклов переключения.
🏭 Пневмоблок управления ПБУ 1-ХХ УХЛ4 применяется в нефтегазовой отрасли, на химических производствах и металлургических комбинатах. Основное оборудование: линии МФК-2, станки МОК-3/4, пресс-формы для литья под давлением. Каждый Пневмоблок управления ПБУ 1-ХХ УХЛ4 адаптирован для работы в составе систем автоматизации АСУ ТП.
🔄 Ближайшие аналоги: пневмоблоки ПБУ2.ХХ (Ду=10мм) и ПБУ3.ХХ (Ду=2,5мм). Отличия: увеличенный расход воздуха (0,5 м³/мин) у ПБУ2 и пониженное давление питания (0,14 МПа) у ПБУ3. Полная взаимозаменяемость возможна только после согласования с заводом-изготовителем.
🔧 Для Пневмоблока управления ПБУ 1-ХХ УХЛ4 предусмотрен фирменный ремкомплект РК-ПБУ1, включающий: уплотнительные кольца (5 шт.), предохранительные клапаны (2 шт.), пружины возврата (3 шт.) и мембраны управления (4 шт.). Критические элементы: седла клапанов и штоки, требующие замены каждые 12 месяцев при интенсивной эксплуатации.
| Обозначение | Расшифровка |
|---|---|
| ПБУ | Пневмоблок управления |
| 1 | Модельная серия |
| ХХ | Условный проход (10 мм) |
| УХЛ4 | Климатическое исполнение: умеренный/холодный климат, категория 4 |
 |  |  |

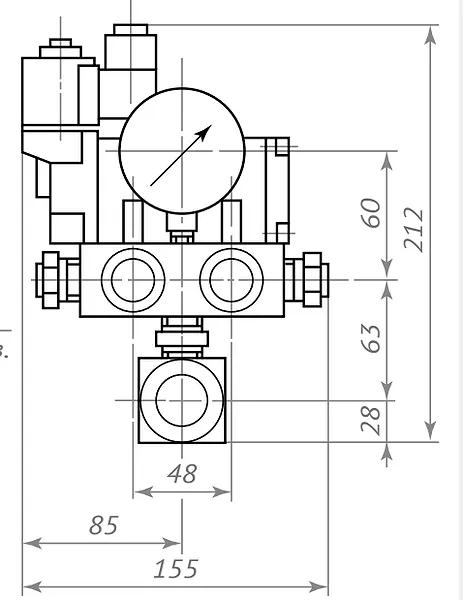

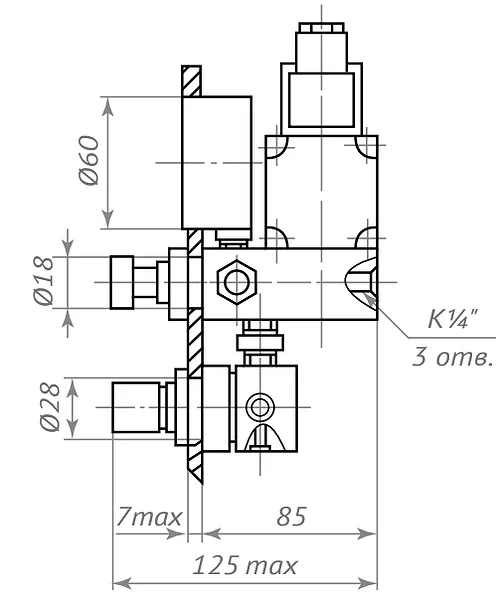

📏 Чертежи подтверждают: присоединительные размеры Пневмоблока управления ПБУ 1-ХХ УХЛ4 соответствуют стандарту ISO 4400. Диаметр резьбы присоединения — G1/4", монтажная плита — 150×100 мм.
📦 Типовой заказ: 4 шт. Пневмоблок управления ПБУ 1-ХХ УХЛ4 (Ду=10мм, комплектация: 5Р2 231, ПДГ, ПМК05.06, манометр, монтаж на плите). Минимальная партия — 1 шт., опт — от 10 шт. с персональной скидкой.
❓ Какие напряжения поддерживает ПБУ 1-ХХ УХЛ4?
Устройство работает от сети 12–110 В постоянного тока или 24–380 В переменного тока (50/60 Гц). Точные параметры указаны в паспорте.
❓ Можно ли использовать ПБУ 1-ХХ УХЛ4 при минусовых температурах?
Исполнение УХЛ4 допускает кратковременное снижение до -15°C, но штатный режим — от +1°C. Для экстремальных условий требуется модификация УХЛ1.
❓ Как часто менять ремкомплект?
Базовый интервал — 12 месяцев. При запыленности среды или частых циклах (свыше 80 срабатываний/мин) замена уплотнителей необходима каждые 6 месяцев.
❓ Есть ли гарантия на Пневмоблок управления ПБУ 1-ХХ УХЛ4?
Да, 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на повреждения от нарушения монтажа или использования несертифицированных запчастей.
❓ Как проверить подлинность изделия?
Каждый Пневмоблок управления ПБУ 1-ХХ УХЛ4 имеет лазерную гравировку серийного номера и QR-код для проверки на сайте ГИДРОМАШ. В комплекте — паспорт с голограммой.
❓ Поддерживаете ли вы установку ПБУ 1-ХХ УХЛ4?
Да, наши инженеры проводят шефмонтаж в Москве, Екатеринбурге, Новосибирске и других городах РФ. Услуга оплачивается отдельно по договору.
🚚 Пневмоблок управления ПБУ 1-ХХ УХЛ4 производится на заводе ГИДРОМАШ без посредников. Доставка по РФ и СНГ: Москва, Питер, Екатеринбург, Новосибирск, Казань, Омск, Барнаул, Сочи, Краснодар, Минск, Астана, Бишкек. Срок отгрузки — 24 часа после оплаты. Все изделия сертифицированы, сопровождаются паспортом и гарантийным обязательством. Вы получаете техническую поддержку на весь срок эксплуатации Пневмоблока управления ПБУ 1-ХХ УХЛ4.
