Пневмоблок управления ПБУ 9-2 УХЛ4 (для управления цилиндрами)

Пневмоблок управления ПБУ 9-2 УХЛ4 — это универсальный многофункциональный модуль для комплексного управления пневматическими цилиндрами в составе промышленных манипуляторов и станков. Он обеспечивает очистку, регулировку давления, смазку воздуха и плавное управление скоростью исполнительных механизмов, повышая надёжность и точность всей пневмосистемы.

Описание и назначение

Пневмоблок управления ПБУ 9-2 УХЛ4 представляет собой компактный агрегат, который монтируется непосредственно в пневмолинию управления. Его ключевая задача — преобразование «сырого» сжатого воздуха от компрессора в подготовленный, стабилизированный и управляемый поток для точной работы пневмоцилиндров, в частности вращающихся, которые широко применяются в комплексах «станок-манипулятор».

В отличие от базовой модели ПБУ 9.1, пневмоблок управления ПБУ 9-2 УХЛ4 обладает дополнительной функцией реверсирования выходов. Это позволяет не только плавно регулировать скорость движения привода, но и менять направление подачи воздуха на его полости, что критически важно для сложных циклов автоматической работы. При выборе пневмоблока управления ПБУ 9-2 УХЛ4 вы получаете готовый узел, который выполняет функции фильтра, редуктора, лубрикатора, обратного клапана, дросселя и электропневматического распределителя в одном корпусе.

Ключевые технические особенности пневмоблока управления ПБУ 9-2 включают номинальное рабочее давление до 1,0 МПа (10 кгс/см²), условный проход 10 мм и возможность регулировки выходного давления в диапазоне от 0,25 до 0,9 МПа. Устройство рассчитано на работу от сети переменного тока 110 В, 50 Гц. Заказав пневмоблок управления ПБУ 9-2 УХЛ4, вы существенно упрощаете проектирование и монтаж пневмосистем, сокращая количество отдельных элементов и повышая общую надёжность.

Вес, габариты, код ТН ВЭД, ГОСТ

Пневматический «швейцарский нож»

Пневмоблок ПБУ 9-2 можно сравнить с многофункциональным инструментом для пневматики. Как швейцарский нож объединяет в одном корпусе лезвие, открывалку, ножницы и отвёртку, так и этот пневмоблок управления собрал в себе фильтр, регулятор, смазчик, клапан и дроссель, чтобы одним движением «раскрыть» полный контроль над цилиндром.

Технические характеристики

*Под расходом понимается объёмная производительность при заданных условиях.

Принцип работы

Принцип работы пневмоблока управления ПБУ 9-2 УХЛ4 основан на последовательной обработке воздушного потока. Сжатый воздух от магистрали сначала поступает в секцию фильтра-влагоотделителя, где происходит его очистка от механических примесей и конденсата. Далее, проходя через редукционный клапан, давление стабилизируется до заданного оператором значения, которое контролируется по встроенному манометру.

На следующем этапе воздух проходит через лубрикатор, где насыщается мельчайшими каплями масла для смазки трущихся пар пневмоцилиндра и золотников блока. Ключевым элементом, отличающим модель ПБУ 9-2, является электропневматический клапан (соленоидный). При получении внешнего электрического сигнала он переключает направление потока, осуществляя реверсирование — смену подачи воздуха на разные полости цилиндра для движения в противоположных направлениях.

Выходные дроссели с обратными клапанами позволяют независимо регулировать скорость движения штока цилиндра при прямом и обратном ходе, обеспечивая плавность и безударность работы. Таким образом, пневмоблок управления ПБУ 9-2 интегрирует в себе все функции подготовки и распределения воздуха, необходимые для цикла «вперёд-стоп-назад».

Не экономьте на фильтрации

Типичная ошибка — подключение пневмоблока ПБУ 9-2 к неочищенному воздуху, полагаясь только на его встроенный фильтр. Встроенный элемент рассчитан на тонкую очистку, но не заменяет грубый фильтр или осушитель на линии после компрессора. Попадание крупной окалины или избытка влаги резко сокращает ресурс точных элементов редуктора и золотников. Лайфхак: всегда устанавливайте предварительный фильтр-сепаратор грубой очистки перед любым интеллектуальным пневмооборудованием.

Температурный режим и срок службы

Пневмоблок управления ПБУ 9-2 УХЛ4 рассчитан на длительную работу в условиях, соответствующих климатическому исполнению «У» (умеренный климат) и «ХЛ» (холодный климат) с категорией размещения 4 (в закрытых помещениях без искусственного регулирования климатических условий). Соответственно, рабочий диапазон температур окружающей среды и воздуха лежит в пределах, типичных для производственных цехов.

Срок службы пневмоблока управления ПБУ 9-2 напрямую зависит от качества подаваемого воздуха и соблюдения регламента обслуживания. При использовании очищенного, осушенного воздуха и своевременной замене фильтрующего элемента и доливе масла в лубрикатор, ресурс основных компонентов (корпус, редукционный узел) может составлять 8-10 лет и более. Быстрее всего изнашиваются уплотнительные кольца (РТИ) и подвижные элементы золотникового распределителя, особенно при работе в условиях загрязнённой среды.

Область применения

Пневмоблок управления ПБУ 9-2 УХЛ4 находит применение в отраслях, где требуется автоматическое позиционирование и манипулирование: машиностроение (загрузка/разгрузка станков), автомобильная промышленность (сборочные манипуляторы), металлообработка (перекладчики заготовок), деревообработка (подача пиломатериалов). В химической и текстильной промышленности он используется для управления заслонками, клапанами и механизмами подачи в невзрывоопасных зонах.

В строительстве и ЖКХ подобные блоки могут управлять испытательными стендами или задвижками. В горнодобывающей и нефтегазовой отраслях (на поверхностном оборудовании) пневмоблок управления ПБУ 9-2 применяется для автоматизации вспомогательных процессов, где необходима надёжность пневматического привода. Он обеспечивает чёткое и предсказуемое управление цилиндрами, повышая производительность технологических линий.

Современные технологии

Интеграция пневмоблока управления ПБУ 9-2 УХЛ4 в концепцию Industry 4.0 осуществляется через его электрические входы управления. Подключаясь к стандартному ПЛК (программируемому логическому контроллеру), блок становится частью цифрового контура. Это позволяет дистанционно задавать давление, скорость циклов и получать сигнализацию о падении давления. В перспективе предиктивная диагностика может анализировать время срабатывания соленоида, предсказывая его износ, а интеграция с коботами (коллаборативными роботами) делает управление манипулятором более гибким и безопасным.

Обслуживание и ремонт

Для продления срока службы пневмоблока управления ПБУ 9-2 УХЛ4 необходимо регулярное обслуживание. Оно включает визуальный контроль уровня масла в лубрикаторе и его своевременную доливку, слив конденсата из отстойника фильтра, а также очистку или замену фильтрующего картриджа (в зависимости от конструкции). Периодичность обслуживания зависит от интенсивности работы и чистоты воздуха в системе.

Чаще всего требуют внимания уплотнительные элементы (кольца, манжеты) в местах соединений и подвижных узлах. При потере герметичности или ухудшении характеристик (падение давления, подклинивание) необходим ремонт с заменой изношенных деталей. Ремонтопригодность блока высокая: большинство модулей (фильтр, редуктор, клапан) могут быть демонтированы и заменены по отдельности.

Ремкомплект или ЗИП

Для оперативного ремонта и обслуживания пневмоблока управления ПБУ 9-2 рекомендуется иметь ремонтный комплект (ЗИП). В его состав, как правило, входят быстроизнашиваемые детали: комплект уплотнительных колец (РТИ) из маслобензостойкой резины для всех разъёмных соединений и подвижных узлов, фильтрующий элемент грубой очистки, смотровое стекло лубрикатора (при наличии), набор уплотнительных прокладок, а также крепёж. Оригинальные ремкомплекты для пневмоблока управления ПБУ 9-2 УХЛ4 можно заказать у поставщика для гарантии совместимости и долговечности.

Аналоги устройства

На рынке представлены различные аналоги многофункциональных пневмоблоков управления. Вот несколько вариантов по принципу действия и характеристикам: 1. Универсальный пневмораспределительный блок с редуктором и фильтром, давление до 1,0 МПа. 2. Компактный пневматический модуль управления FRL (Filter-Regulator-Lubricator) с соленоидным клапаном. 3. Блок подготовки воздуха с электропневматическим реверсивным клапаном для цилиндров. 4. Интеллектуальный пневмомодуль с дросселями на выходе и манометром. 5. Промышленный пневмоблок управления для манипуляторов, условный проход 10-15 мм.

Условное обозначение

Экономические выгоды

Применение готового пневмоблока управления ПБУ 9-2 УХЛ4 вместо набора отдельных компонентов даёт ощутимые экономические преимущества. Снижаются затраты на проектирование и монтаж (один узел вместо пяти-шести), уменьшается общее количество соединений — потенциальных мест утечек. Это ведёт к экономии сжатого воздуха и энергии компрессора. Благодаря повышению надёжности и предсказуемости работы цилиндров сокращаются простои оборудования из-за отказов пневмосистемы. В итоге, инвестиции в качественный пневмоблок управления быстро окупаются за счёт роста общей эффективности производства (ROI).

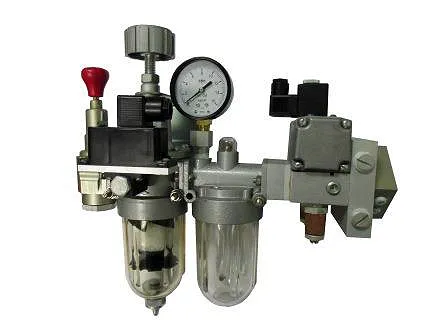

Изображения

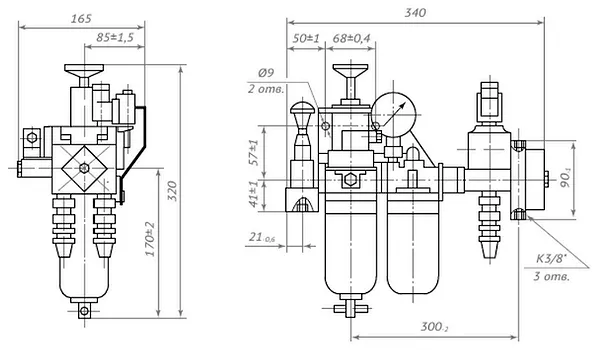

Габаритные и присоединительные размеры

Пневмоблок управления ПБУ 9-2 УХЛ4 имеет моноблочную конструкцию, объединяющую несколько модулей. Конкретные габаритные размеры (длина, ширина, высота) и межосевые расстояния крепёжных отверстий указаны в паспорте изделия и монтажных чертежах. Устройство предназначено для стационарной установки на плоскую поверхность или монтажную панель с помощью штатных креплений.

Присоединение к пневмомагистрали осуществляется через резьбовые порты условным проходом 10 мм. Тип резьбы (метрическая, трубная) уточняется в спецификации заказа. Компактность компоновки пневмоблока управления ПБУ 9-2 позволяет его монтаж даже в условиях ограниченного пространства на оборудовании, однако необходимо обеспечить свободный доступ для обслуживания (долива масла, регулировки).

Примеры заказа

Модель Пневмоблок управления ПБУ 9-2 УХЛ4 — базовое исполнение для управления цилиндрами с реверсированием, климатическое исполнение УХЛ4, напряжение 110 В.

Модель ПБУ 9.2-110-УХЛ4 — аналогичное обозначение, где указано рабочее напряжение 110 В переменного тока.

Модель ПБУ 9.2 УХЛ4 — краткая форма заказа, подразумевающая стандартные параметры.

Адаптация к российским условиям

Пневмоблок управления ПБУ 9-2 УХЛ4 изначально разработан с учётом требований к оборудованию для РФ и стран СНГ. Климатическое исполнение УХЛ4 гарантирует работу в широком диапазоне температур, характерном для умеренного и холодного климата. Устройство совместимо с отечественными индустриальными маслами для пневмосистем. Его конструкция рассчитана на возможные колебания качества сетевого электропитания, характерные для промышленных объектов. Готовность к эксплуатации в суровых условиях российских предприятий, объектов ЖКХ и строительства делает этот пневмоблок управления надёжным выбором.

Работа в экстремальных условиях

Пневмоблок управления ПБУ 9-2 УХЛ4 способен работать в сложных условиях, хотя это и не является его прямым назначением. При обеспечении подачи осушенного воздуха он может сохранять работоспособность при низких температурах окружающей среды, вплоть до –40°С (требует специальных морозостойких масел в лубрикаторе). Совместимость с рабочими жидкостями, соответствующими отечественным ГОСТ, расширяет возможности его применения.

Модульная конструкция облегчает диагностику и ремонт в полевых или цеховых условиях: при выходе из строя одного элемента (например, фильтра или реле давления) его можно заменить, не демонтируя весь блок. Это важно для минимизации простоев на удалённых объектах, где нет возможности быстро доставить сложное оборудование.

Возможность работы на Марсе или Луне

Хотя пневмоблок управления ПБУ 9-2 УХЛ4 и не является космическим аппаратом, его принцип работы теоретически применим и вне Земли. На Марсе, где атмосферное давление ничтожно мало, ему потребовался бы герметичный кожух и свой источник сжатого газа (например, азот из баллона). На Луне, в условиях вакуума и экстремальных перепадов температур, ключевыми стали бы термостабилизация и материалы, устойчивые к космической радиации. Но сама его концепция — компактный, многофункциональный и надёжный узел управления — идеально вписывается в требования к оборудованию для автономных миссий, подчёркивая запас прочности и отказоустойчивость, заложенные в его земном исполнении.

Часто задаваемые вопросы

Какие основные функции выполняет пневмоблок ПБУ 9-2?
Пневмоблок управления ПБУ 9-2 УХЛ4 выполняет 11 функций: очистка воздуха, регулировка и стабилизация давления, визуальный контроль, сигнализация о падении давления, смазка воздуха, удержание давления на выходе, электропневматическое переключение и реверсирование потоков, регулировка скорости движения привода и глушение шума.

Какое напряжение питания требуется для ПБУ 9-2?
Для работы электропневматических клапанов в пневмоблоке управления ПБУ 9-2 требуется однофазное переменное напряжение 110 В, частотой 50 Гц.

Как осуществляется доставка пневмоблока ПБУ 9-2?
Мы осуществляем доставку оборудования по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Сроки и стоимость зависят от региона.

Можно ли заказать ремкомплект для ПБУ 9-2?
Да, для пневмоблока управления ПБУ 9-2 УХЛ4 доступны оригинальные ремонтные комплекты (ЗИП), включающие уплотнения, фильтрующие элементы и другие быстроизнашиваемые детали. Их можно заказать отдельно для проведения планового обслуживания или ремонта.
