Пневмораспределители крановые КРу16

Описание и назначение пневмораспределителей крановых КРу16

Пневмораспределители крановые КРу16 — это надежные устройства ручного управления, предназначенные для переключения и перекрытия потоков сжатого воздуха в пневматических системах промышленного оборудования. Модели серии КРу16 широко применяются в системах автоматики, станках с ЧПУ, конвейерах, пневмоприводах клапанов и других установках, где требуется точное и долговечное управление воздушными магистралями.

В линейке представлены десять моделей: КРу16.1, КРу16.2, КРу16.3, КРу16.4, КРу16.5, КРу16.6, КРу16.7, КРу16.8, КРу16.9, КРу16.10. Все они выпускаются под брендом Гидромаш и отличаются типом присоединения, условным проходом, пропускной способностью и конструктивным исполнением. Пневмораспределители крановые КРу16 обеспечивают стабильную работу при высоких циклических нагрузках и соответствуют требованиям отечественных и международных стандартов.

Габаритные и присоединительные размеры, вес и код ТН ВЭД

Диапазон массы моделей — от 0,5 до 0,9 кг. Условные проходы варьируются от 6 до 16 мм. Присоединительная резьба — по ГОСТ 6111-52 (К1/4", К3/8", К1/2"). Ниже приведена таблица с основными параметрами.

Код ТН ВЭД: 8481.80.90.00 — прочие краны и вентили для трубопроводов, арматура пневматическая.

Примечание: пневмораспределители устанавливаются в любом положении при помощи четырёх винтов через отверстия диаметром 7 мм или 5,5 мм. Монтаж прост и не требует специального оборудования.

Технические характеристики пневмораспределителей КРу16

Принцип работы пневмораспределителей КРу16

Пневмораспределители крановые КРу16 работают по принципу ручного поворота запорного элемента, который перераспределяет поток сжатого воздуха между линиями. Управление осуществляется при помощи рукоятки. При повороте переключаются рабочие и сбросные магистрали. Маркировка присоединений: 1 — подвод воздуха, 2, 4, 6, 8 — выход к потребителю, 3 — сброс в атмосферу.

Пневмораспределители крановые КРу16 обеспечивают минимальное гидравлическое сопротивление и высокую герметичность. Все модели устойчивы к вибрациям (II степень жёсткости по ГОСТ 28988-91), что важно при эксплуатации в условиях промышленных цехов и на подвижных установках.

Температурный режим работы и срок службы

Пневмораспределители КРу16 рассчитаны на эксплуатацию в диапазоне температур от –40 °C до +80 °C. Рабочей средой является сжатый воздух, осушенный и очищенный от механических примесей. Срок службы превышает 10 лет при условии соблюдения нормативов эксплуатации.

Ресурс устройств — до 2 миллионов циклов переключения, средняя наработка до отказа — 1 миллион циклов. Это делает пневмораспределители крановые КРу16 оптимальным выбором для систем с высокой частотой включения.

Где применяются пневмораспределители серии КРу16

Пневмораспределители крановые КРу16 находят применение в следующих областях:

• металлообработка и станкостроение
• пневмоприводы задвижек и заслонок
• транспортировочные и упаковочные линии
• системы автоматики и контроля
• деревообрабатывающее и полиграфическое оборудование
• сельхозтехника с пневмоуправлением

Модели КРу16.7 и КРу16.8 имеют шестилучевую схему и используются в сложных системах, где требуется переключение нескольких контуров одновременно.

Габаритные и присоединительные размеры (чертежи)

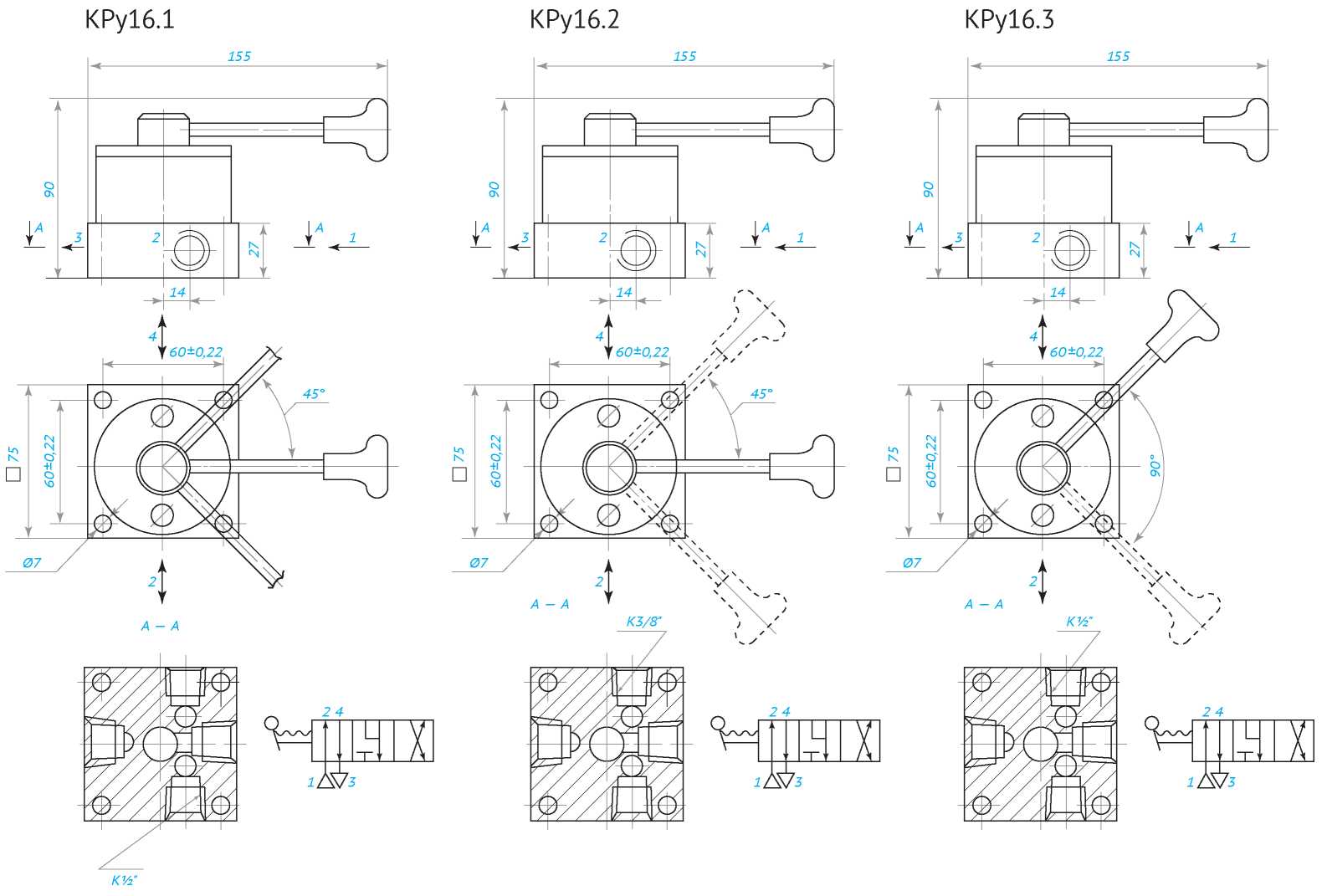

Габариты КРУ16.1, 16.2, 16.3 — модель с боковым подключением, вид сбоку, резьба К1/2" и К3/8"

Габариты КРУ16.4, 16.5, 16.6 — нижнее присоединение, компактная конструкция

Габариты КРУ16.7 — шестилучевой пневмораспределитель, боковое подключение

Габариты КРУ16.8 — шестилучевой, нижнее подключение

Габариты КРУ16.9 — малогабаритная модель, боковое подключение, К1/4"

Габариты КРУ16.10 — аналог КРу16.9 с нижним подключением

Состав ремкомплекта и часто заменяемые детали

Ремонтопригодность — одно из преимуществ пневмораспределителей крановых КРу16. Типовой ремкомплект включает:

Часто выходят из строя:

• уплотнительные кольца (при загрязнённом воздухе)
• ось рукоятки
• фиксирующие штифты
• корпус при механических повреждениях

Условное обозначение и расшифровка моделей

Пример маркировки: КРу16.5

Расшифровка:

• КРу — кран ручной управляемый
• 16 — условный проход 16 мм (для моделей, где он указан)
• .5 — порядковый номер модификации с боковым подключением, 2 позиции, 4 линии, 10 мм проход

Примеры заказа

• Пневмораспределитель крановый КРу16.1, Гидромаш — штука
• КРу16.7 и КРу16.8, боковое и нижнее присоединение, 10 шт.
• Комплект КРу16: 16.1, 16.3, 16.5, 16.9 — для замены на линии

Часто задаваемые вопросы

— Почему пневмораспределитель КРу16 не переключается плавно?
— Потому что вы пытаетесь управлять им с помощью кран-буксы! А надо — рукояткой. Ведь это же пневмораспределители крановые КРу16!

1. Как выбрать подходящую модель из серии КРу16?
Выбор зависит от диаметра трубопровода, количества линий, способа подключения (боковое или нижнее), а также требуемой производительности. Для высокой пропускной способности выбирайте модели с условным проходом 16 мм (КРу16.1, 16.3, 16.6).

2. Какие сроки поставки и доставки?
Пневмораспределители крановые КРу16 есть в наличии на складе в Екатеринбурге. Доставка по России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города — 1–5 дней.

3. Совместимы ли КРу16 с импортным оборудованием?
Да. Присоединительные размеры по ГОСТ 6111-52 позволяют использовать пневмораспределители крановые КРу16 в системах с европейскими и азиатскими компонентами при наличии переходников.

4. Какие условия эксплуатации необходимы?
Температурный диапазон от –40 до +80 °C. Воздух должен быть очищен от влаги и масла. Периодическая смазка трущихся частей продлевает срок службы.

Пневмораспределители крановые КРу16 — это продукт российского производства от поставщика Гидромаш. Поставки осуществляются напрямую со склада в Екатеринбурге. Заказывайте надежные решения для пневмоавтоматики на Контакты или через форму обратной связи. Доставка по всей России, гарантия соответствия, техническая поддержка.
