Пневмораспределитель крановый Кру 16-4 ( 4-х лин.,2-х поз.,Ду=10мм, К3/8", нижнее)

Пневмораспределитель крановый КРу 16-4 — это надежный четырехлинейный распределитель ручного управления, предназначенный для переключения и управления потоками сжатого воздуха в промышленных пневмосистемах. Устройство отличается высокой герметичностью, простотой монтажа и совместимостью с масловоздушной смесью. Данная модель предлагает быструю отгрузку со складов в Москве и других городах.

Описание и назначение

Пневмораспределитель крановый КРу 16-4 представляет собой управляющий элемент пневмосистемы, построенный по классической крановой схеме с ручным переключением. Его основное назначение — изменение направления потока сжатого воздуха или его полное перекрытие в системах управления приводами, тормозными устройствами, захватами и прочими пневмопотребителями. Отличительной особенностью пневмораспределителя кранового КРу 16-4 от простых клапанов является возможность создания нескольких фиксированных позиций золотника, что обеспечивает стабильную работу в сложных технологических циклах. Он предназначен для работы с очищенным сжатым воздухом, содержащим распыленное масло для смазки трущихся пар.

Ключевыми техническими особенностями пневмораспределителя кранового КРу 16-4 являются номинальное давление 1,0 МПа (10 бар), условный проход 10 мм и пропускная способность не менее 1,3 м³/ч (Kv). Данное исполнение имеет нижнее присоединение к пневмосети и является двухпозиционным. Благодаря своей конструктивной простоте и высокой надежности, пневмораспределитель крановый КРу 16-4 находит широкое применение в различных отраслях промышленности.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда воздух не течёт, а поворачивается

Пневмораспределитель крановый КРу 16-4 работает по принципу обычного водопроводного крана, только вместо воды он направляет потоки воздуха. Если бы вы захотели полить огород из нескольких шлангов, но у вас только один кран, вам пришлось бы его постоянно переключать. Так и этот распределитель: он позволяет одному источнику сжатого воздуха «обслуживать» несколько потребителей, просто поворачивая ручку. Представьте себе железнодорожную стрелку для воздуха — вот что такое пневмораспределитель крановый КРу 16-4.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя кранового КРу 16-4 основан на вращении цилиндрического или конического золотника внутри корпуса. В корпусе распределителя выполнены каналы, которые соединяются с линиями подачи, потребителями и атмосферой. Золотник, приводимый в движение рукояткой, имеет проточки или отверстия, которые в разных своих положениях соединяют различные каналы. В двухпозиционной версии КРу 16-4 золотник имеет два рабочих состояния, между которыми происходит переключение потока воздуха.

Давление и расход рабочей среды напрямую влияют на усилие переключения и скорость работы исполнительных механизмов. Внутри пневмораспределителя кранового КРу 16-4 все трущиеся поверхности требуют постоянной смазки, которая обеспечивается маслом, распыляемым в потоке воздуха. При эксплуатации важно следить за чистотой подаваемого воздуха и обеспечить плавное, без рывков, переключение рукоятки для предотвращения повышенного износа уплотнений.

Не экономьте на фильтрации

Типичная ошибка при эксплуатации любого пневмораспределителя, включая модель КРу 16-4, — это пренебрежение качеством подаваемого воздуха. Частицы пыли, влага и отсутствие масляного тумана в сжатом воздухе приводят к быстрому износу трущихся пар и задирам на поверхности золотника. Обязательно устанавливайте перед распределителем фильтр-влагоотделитель с лубрикатором. Практический лайфхак: перед первым пуском системы вручную добавьте несколько капель масла во входной патрубок распределителя для обеспечения начальной смазки.

Температурный режим и срок службы

Пневмораспределитель крановый КРу 16-4 в исполнении УХЛ4 рассчитан на работу в умеренном и холодном климате при температуре окружающей среды от минус 40°C до плюс 40°C. Температура подаваемого воздуха также должна находиться в этом диапазоне. Качество рабочей среды и температурный режим являются главными факторами, влияющими на ресурс устройства. При использовании очищенного и смазываемого воздуха устройство способно отработать полный средний ресурс — не менее 2 миллионов циклов переключения.

При соблюдении условий эксплуатации, указанных в технической документации, и проведении регулярного технического обслуживания пневмораспределитель крановый КРу 16-4 способен прослужить долгие годы без замены. Срок службы значительно сокращается при работе на сухом или загрязненном воздухе, а также в условиях повышенной вибрации без соответствующей защиты.

Область применения

Пневмораспределитель крановый КРу 16-4 используется в широком спектре отраслей промышленности для управления пневматическими приводами. В машиностроении его применяют для управления зажимными патронами, позиционерами и манипуляторами. В автомобильной и горнодобывающей промышленности он управляет тормозными системами спецтехники и пневматическими дверьми. В металлообработке и деревообработке его используют для включения пневмоцилиндров прессов и станков. В химической и текстильной промышленности — для управления пневмоклапанами на линиях подачи сырья. Он также находит применение в строительстве (управление бетоноломами, виброплитами) и ЖКХ (вентиляционные заслонки, системы управления насосами). По сути, везде, где требуется простое и надежное переключение потоков сжатого воздуха, можно купить пневмораспределитель крановый КРу 16-4.

Современные технологии

Несмотря на ручное управление, пневмораспределитель крановый КРу 16-4 легко интегрируется в современные автоматизированные системы. Его механический выходной вал можно соединить с сервоприводом или мотор-редуктором, превратив в управляемый по сигналу ПЛК элемент. Это позволяет включать его в схемы Industry 4.0, где данные о положении крана (открыт/закрыт) могут передаваться в SCADA-систему для мониторинга. При использовании в связке с пневматическими коботами он обеспечивает надежное перераспределение воздуха на несколько захватов или инструментов, демонстрируя свою актуальность в концепциях гибкого автоматизированного производства.

Обслуживание и ремонт

Чтобы продлить срок службы пневмораспределителя кранового КРу 16-4, необходимо соблюдать три основных правила: обеспечить чистоту и наличие масла в воздухе, избегать чрезмерных ударных нагрузок при переключении и периодически проверять герметичность соединений. Быстрее всего изнашиваются уплотнительные манжеты и кольца на золотнике, а также могут появляться задиры на его рабочей поверхности при эксплуатации на сухом воздухе.

Рекомендуется проводить ежегодный регламентный осмотр состояния уплотнений. При обнаружении утечек воздуха следует разобрать распределитель, очистить все детали, заменить изношенные уплотнения, смазать и собрать. Для выполнения ремонта не требуется сложного инструмента, что упрощает его обслуживание в условиях цеха.

Ремкомплект или ЗИП

Для обслуживания и ремонта пневмораспределителя кранового КРу 16-4 рекомендуется иметь ремкомплект, в который обычно входят быстроизнашиваемые детали: уплотнительные кольца круглого сечения (РТИ) для подвижного золотника и стационарных соединений, резиновые или полиуретановые манжеты (при их наличии в конструкции), а также запасной комплект крепежных винтов. Эти детали подвержены естественному старению и истиранию. Возможен заказ оригинального комплекта ЗИП (запасных частей, инструмента и принадлежностей), который гарантирует полное соответствие геометрии и материала.

Аналоги устройства

Помимо модели КРу 16-4, в семействе крановых пневмораспределителей представлены различные исполнения, отличающиеся по параметрам и конструкции. Аналогичными по функциям устройствами можно считать другие модели ручных распределителей, например: четырехлинейный распределитель большей пропускной способности (Kv 2,5 м³/ч), трехпозиционный распределитель с нейтральным положением, шестилинейный кран для управления более сложными схемами, распределитель с боковым присоединением для удобства монтажа, а также модели с меньшим условным проходом (6 мм) для компактных систем. Выбор аналога зависит от требуемого расхода, количества управляемых линий и типа подключения.

Условное обозначение

Экономические выгоды

Установка надежного пневмораспределителя кранового КРу 16-4 в вашу систему позволяет минимизировать простои оборудования из-за отказа элементов управления. Его высокая ресурсная характеристика (средняя наработка до отказа – 1 млн циклов) напрямую влияет на снижение затрат на ремонт и замену. Простая конструкция и легкий монтаж экономят время наладки и сокращают сроки введения линии в эксплуатацию. В итоге, инвестиции в качественное управляющее оборудование быстро окупаются за счет повышения общей надежности техпроцесса и уменьшения затрат на обслуживание.

Изображения

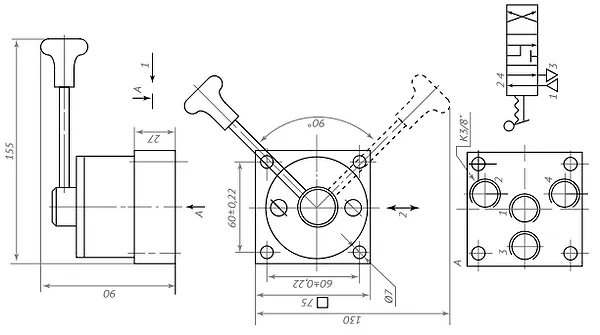

Габаритные и присоединительные размеры

Корпус пневмораспределителя кранового КРу 16-4 имеет компактные размеры, что позволяет устанавливать его в ограниченном пространстве машин и станков. Общие габариты (длина x ширина x высота) варьируются в зависимости от исполнения, но в среднем составляют около 150-170 мм в длину, 80-100 мм в ширину и 80-100 мм в высоту без учета выступающего органа управления (рукоятки).

Тип присоединения — резьбовое нижнее. Исполнение КРу 16.4 оснащено присоединительной резьбой К3/8" по ГОСТ 6111-52. Монтаж осуществляется на плоскую поверхность с помощью четырех крепежных винтов через отверстия диаметром 7 мм. Такая схема установки обеспечивает надежную фиксацию и удобный подвод трубопроводов снизу, что часто используется в панельном монтаже.

Примеры заказа

Модель КРу16.4-УХЛ4 — пневмораспределитель крановый, нижнее присоединение К3/8", двухпозиционный, четырехлинейный, климатическое исполнение УХЛ, категория размещения 4.

Модель КРу16.4-У3 — то же исполнение, но для эксплуатации в условиях умеренного климата без искусственного охлаждения.

Адаптация к российским условиям

Пневмораспределитель крановый КРу 16-4 спроектирован с учетом требований к работе в широком диапазоне температур, характерном для регионов России, включая холодные зимы. Он совместим с отечественными индустриальными маслами, применяемыми в масловоздушных смесях, что упрощает его обслуживание. Конструкция устройства отличается повышенной прочностью и устойчивостью к нестабильному качеству подготовки воздуха, которое может встречаться на многих промышленных объектах. Благодаря этому он готов к надежной эксплуатации на предприятиях ЖКХ и в различных отраслях промышленности РФ и стран СНГ.

Работа в экстремальных условиях

Пневмораспределитель крановый КРу 16-4 в исполнении УХЛ4 способен сохранять работоспособность при температурах окружающей среды до -40°C, при условии использования соответствующих морозостойких уплотнительных материалов и смазок в составе рабочей среды. Его конструкция позволяет проводить ревизию и замену уплотнений без сложного инструментального оснащения, что делает возможным ремонт и диагностику в полевых условиях, например, на удаленных объектах горнодобывающей промышленности.

Устройство сохраняет герметичность и функциональность при работе с сжатым воздухом, очищенным по требованиям ГОСТ, даже при его неидеальном качестве, что характерно для тяжелых условий эксплуатации. Это делает пневмораспределитель крановый КРу 16-4 востребованным для надежных промышленных решений.

Возможность работы на Марсе или Луне

Если бы на Марсе существовала пневмосистема для марсохода, работающая на очищенном углекислом газе под низким давлением, пневмораспределитель крановый КРу 16-4 теоретически мог бы справиться с задачей. Потребовалась бы лишь адаптация материалов уплотнений к экстремально низким температурам и вакуумному ультрафиолету, а также пересчет проходных сечений для марсианской атмосферы. Но сама его базовая надежность, простота конструкции и отсутствие потребности в электрическом питании делают его потенциальным кандидатом для базового принципа управления потоками в условиях других планет — там, где необходима максимальная отказоустойчивость и минимальное техобслуживание.

Часто задаваемые вопросы

Какой тип рабочей среды подходит для пневмораспределителя КРу 16-4?
Устройство предназначено для работы со сжатым воздухом, очищенным не грубее 10 класса по ГОСТ 17433-80. В воздухе должна присутствовать масляная аэрозоль (распыленное масло вязкостью 10-35 мм²/с при 50°C) для смазки трущихся поверхностей.

Что означают цифры в маркировке КРу16.4?
«16» обозначает серию/базовый типоразмер, а «4» — конкретное исполнение: в данном случае это нижнее присоединение К3/8", двухпозиционный, с четырьмя линиями.

Какова пропускная способность (Kv) этой модели?
Для исполнения КРу16.4 пропускная способность Kv составляет не менее 1,3 м³/ч при номинальном давлении 1,0 МПа.

Осуществляется ли доставка в мой город?
Да, мы организуем доставку пневмораспределителя кранового КРу 16-4 по всей России и в страны СНГ. Возможна отправка транспортными компаниями из Москвы, Санкт-Петербурга, Екатеринбурга, Новосибирска, Казани, Ростове-на-Дону. В страны СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) поставка осуществляется на условиях, которые можно уточнить у менеджеров.

Почему выбирают «Гидромаш»

Выбирая пневмораспределитель крановый КРу 16-4 под брендом Гидромаш, вы получаете надежное промышленное оборудование с официальной гарантией 12 месяцев. Мы обеспечиваем удобную возможность купить оборудование с быстрой отгрузкой со складов в ключевых регионах: в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши специалисты помогут подобрать модель под ваши задачи, проконсультируют по монтажу и обеспечат оперативную доставку по России и странам СНГ. Закажите пневмораспределитель крановый КРу 16-4 прямо сейчас, чтобы получить выгодную цену и надежного партнера в лице компании «Гидромаш».
