Пневмораспределитель крановый Кру 16-8 ( 6-ти лин.,3-х поз.,Ду=10мм, К3/8"""", нижнее)"""

Пневмораспределитель крановый КРу 16-8 – это управляющий элемент пневмосистем, предназначенный для ручного изменения направления и полного перекрытия потоков сжатого воздуха. Устройство отличается надежностью, удобством монтажа и способностью работать в российских климатических условиях.

Описание и назначение

Пневмораспределитель крановый КРу 16-8 представляет собой шестилинейный трехпозиционный клапан с ручным управлением. Его основное назначение – обеспечение точного и надежного управления потоками сжатого воздуха в сложных и ответственных пневмоконтурах различного промышленного оборудования.

Выбор пневмораспределителя кранового КРу 16-8 часто обусловлен высокой герметичностью и значительным ресурсом, что позволяет минимизировать простои оборудования. Исполнение с нижним присоединением (модель 8) обеспечивает эргономичную компоновку пневмосистемы, облегчая доступ и обслуживание.

Технические особенности, такие как номинальное давление 1,0 МПа, пропускная способность не менее 1,3 м3/ч, присоединительная резьба К3/8" и низкое усилие на органе управления, делают этот пневмораспределитель крановый КРу 16-8 эффективным решением для автоматизации производственных процессов. При заказе пневмораспределителя кранового КРу 16-8 важно убедиться в соответствии его типоразмера (условный проход 10 мм) и количества линий (6) конкретной технологической схеме.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда нужно найти главный «вентиль» пневмосистемы

Пневмораспределитель крановый КРу 16-8 – это как вентиль на главном трубопроводе цеха: от его четкой и безотказной работы зависит, будет ли пневматический цилиндр вовремя толкать, тянуть или удерживать. Никаких лишних заморочек – повернул рукоятку, и воздух пошел именно туда, куда нужно. Идеальный вариант для случаев, когда электроника ни к чему, а надежность – все.

Технические характеристики

Принцип работы

Принцип работы пневмораспределителя кранового КРу 16-8 основан на механическом изменении положения золотникового или кранового узла внутри корпуса посредством рукоятки. При повороте рукоятки запирающий элемент перемещается, изменяя конфигурацию внутренних каналов и, соответственно, пути движения сжатого воздуха от линии питания к рабочим линиям или линии сброса в атмосферу.

В трехпозиционном исполнении, которым обладает пневмораспределитель крановый КРу 16-8, средняя позиция обычно соответствует нейтральному состоянию, когда все каналы перекрыты, либо когда питание отключено, а рабочие полости соединены с атмосферой для разгрузки системы. Шестилинейная конфигурация позволяет подключать и управлять несколькими потребителями или реализовывать сложные логические функции управления потоком.

Надежность переключения и герметичность в закрытом состоянии обеспечиваются прецизионной обработкой седла и запирающего элемента, а также качественными уплотнениями, рассчитанными на работу с масловоздушной смесью. Оператору не требуется прилагать значительных усилий (не более 40 Н), что делает управление комфортным даже при частых переключениях во время работы оборудования.

Не затягивайте «до упора»

Типичная ошибка при монтаже пневмораспределителя кранового КРу 16-8 – это излишнее усилие при затяжке резьбовых соединений. Это может привести к деформации корпуса из легкого сплава, повреждению уплотнительных колец в местах присоединения трубок и, как следствие, к утечкам и снижению рабочего давления. Используйте динамометрический ключ и момент, указанный в паспорте. Для надежной герметизации достаточно аккуратной затяжки с применением фум-ленты или герметика для пневматических систем.

Температурный режим и срок службы

Пневмораспределитель крановый КРу 16-8, в исполнении УХЛ 4, рассчитан на эксплуатацию в умеренно холодном и умеренном макроклиматических районах. Температурный диапазон окружающей среды соответствует категории УХЛ 4, что обычно подразумевает работу в диапазоне от -40°С до +40°С.

Срок службы пневмораспределителя кранового КРу 16-8 напрямую зависит от чистоты рабочей среды. При соблюдении требований по фильтрации воздуха (не грубее 10 класса по ГОСТ 17433-80) и наличии масляного аэрозоля ресурс до отказа составляет не менее 1 миллиона циклов, а полный ресурс – до 2 миллионов циклов. Повышенное содержание влаги или абразивных частиц в воздухе резко сокращает срок службы, вызывая ускоренный износ подвижных узлов и уплотнений.

Область применения

Пневмораспределитель крановый КРу 16-8 находит применение во всех отраслях, где используется пневмоавтоматика: машиностроение (управление зажимными патронами, позиционерами, дверьми станков), автомобильная промышленность (испытательные стенды, конвейерные линии), горнодобывающая промышленность (управление пневмоинструментом, заслонками), металлообработка и деревообработка (управление пневмоцилиндрами подачи и фиксации заготовок), строительство (управление вибраторами, подъемниками). Шестилинейная конфигурация делает его особенно востребованным в химической промышленности и текстильной промышленности для управления сложными последовательностями операций, а также в системах автоматизации объектов ЖКХ.

Современные технологии

Интеграция традиционного ручного управления с концепцией Industry 4.0 возможна через установку датчиков положения на рукоятку пневмораспределителя кранового КРу 16-8. Это позволяет системе ПЛК (программируемого логического контроллера) отслеживать статус переключения и заносить данные в журнал событий. В сочетании с IoT-датчиками давления на линиях можно реализовать систему предиктивной диагностики, которая будет анализировать потери давления и прогнозировать износ уплотнений, своевременно информируя оператора о необходимости технического обслуживания.

Обслуживание и ремонт

Для продления срока службы пневмораспределителя кранового КРу 16-8 критически важно поддерживать качество подаваемого воздуха – своевременно заменять фильтры, осушители и дозаторы масла в системе подготовки. Регламентное обслуживание включает внешний осмотр, проверку на отсутствие видимых повреждений и утечек, а также контроль легкости хода рукоятки.

Наиболее подвержены износу уплотнительные элементы (кольца, манжеты) и поверхность запирающего узла. При появлении неконтролируемых утечек или заедании при переключении требуется диагностика и ремонт.

Ремкомплект или ЗИП

Комплект для ремонта пневмораспределителя кранового КРу 16-8 обычно включает набор уплотнительных колец (РТИ) для всех присоединительных резьбовых отверстий и внутренних подвижных соединений. Также могут потребоваться сменные втулки, пружины возврата в нейтральное положение и крепежные элементы. Оригинальный ЗИП для восстановления работоспособности устройства можно заказать отдельно, обратившись к менеджерам компании.

Аналоги устройства

Помимо пневмораспределителя кранового КРу 16-8, на рынке представлены другие варианты исполнения для различных задач:
1. Модель с боковым присоединением и условным проходом 16 мм.
2. Модель с двухпозиционным переключателем и 4 линиями.
3. Модель с нижним присоединением и условным проходом 6 мм.
4. Модель с боковым присоединением и 6 линиями (трехпозиционная).
5. Модель с прямым ручным управлением (джойстик) на повышенное давление.

Условное обозначение

Экономические выгоды

Применение надежного пневмораспределителя кранового КРу 16-8 напрямую ведет к снижению непредвиденных простоев технологических линий, критичных для рентабельности производства. Его стабильная работа при заданных параметрах давления сводит к минимуму потери энергии на утечки. Высокая ремонтопригодность и большой ресурс (более 1 млн циклов) увеличивают межремонтные интервалы, улучшая общую окупаемость (ROI) оборудования. Инвестиции в качественный пневмораспределитель крановый КРу 16-8 быстро оправдываются повышенной надежностью всей пневмосистемы.

Изображения

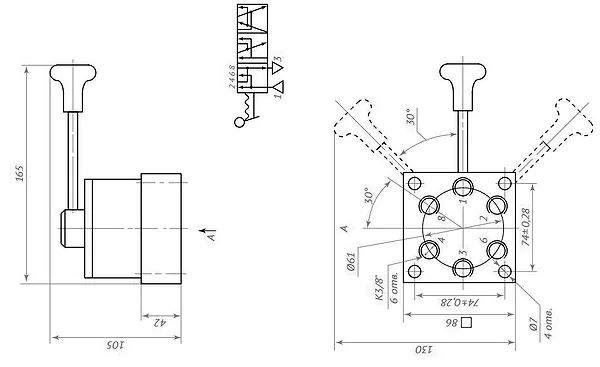

Габаритные и присоединительные размеры

Габаритные размеры пневмораспределителя кранового КРу 16-8 определяются его корпусом и расположением шести резьбовых портов нижнего присоединения. Монтаж осуществляется с помощью четырех винтов через отверстия диаметром, как правило, 7 мм, что позволяет устанавливать устройство в любом пространственном положении на монтажной плите.

Присоединение к пневмосистеме осуществляется через резьбовые отверстия К3/8" по ГОСТ 6111-52, расположенные на нижней плоскости корпуса. Исполнение с нижним подводом оптимально для случаев, когда требуется компактное размещение и удобный доступ к трубным разводкам без необходимости создавать сложные боковые отводы. При монтаже в ограниченном пространстве следует учитывать необходимость свободного хода рукоятки управления на 90 или более градусов.

Примеры заказа

Модель КРу 16.8-УХЛ 4 – пневмораспределитель крановый КРу 16-8 в климатическом исполнении УХЛ, категории размещения 4 для использования в отапливаемых помещениях.

Модель КРу 16.8 – базовое обозначение пневмораспределителя кранового КРу 16-8 без указания климатического исполнения (уточняется отдельно).

Адаптация к российским условиям

Пневмораспределитель крановый КРу 16-8 адаптирован для эксплуатации в широком диапазоне температур, характерном для большинства регионов России и стран СНГ. Он работает на стандартном сжатом воздухе, подготовленном по требованиям российских ГОСТ, включая очистку и масляный аэрозоль. Конструкция устройства и применяемые материалы (включая РТИ) устойчивы к возможным колебаниям качества питания компрессорного оборудования и готовы к жестким условиям промышленных предприятий и объектов ЖКХ.

Работа в экстремальных условиях

В исполнении УХЛ пневмораспределитель крановый КРу 16-8 способен выполнять свои функции при низких температурах до -40°С, что делает его пригодным для эксплуатации в неотапливаемых цехах и на севере. Ключевым условием является использование подготовленного воздуха с соответствующей морозостойкостью масла и качественных уплотнений. Конструкция устройства, не требующая электропитания, упрощает его применение в полевых условиях, а модульность и ремонтопригодность позволяют проводить замену уплотнений даже в условиях ограниченной мастерской.

Возможность работы на Марсе или Луне

Теоретически, пневмораспределитель крановый КРу 16-8 мог бы работать на Марсе, но только внутри герметичного модуля с земной атмосферой. На Луне пришлось бы использовать инертный газ вместо воздуха, а также решить проблемы с экстремальными перепадами температур и космической пылью, которая быстро вывела бы из строя подвижные элементы. Впрочем, сам принцип управления потоком газа простотой и надежностью ручного механизма остался бы неизменным, подчеркивая инженерную выверенность конструкции этого земного устройства.

Часто задаваемые вопросы

Как осуществляется доставка пневмораспределителя кранового КРу 16-8?
Доставка осуществляется транспортными компаниями по всей территории России. Возможна быстрая отгрузка со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске, Казани. Также доставляем в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.

Какое рабочее давление выдерживает пневмораспределитель крановый КРу 16-8?
Номинальное рабочее давление для данного распределителя составляет 1,0 МПа (10 бар). Эта характеристика является ключевой при выборе и должна соответствовать параметрам вашей пневмосистемы.

В чем разница между трехпозиционным и двухпозиционным распределителем КРу 16?
Трехпозиционный пневмораспределитель крановый КРу 16-8 (как модель 8) имеет нейтральное среднее положение, в котором каналы могут быть перекрыты или соединены с атмосферой. Двухпозиционный переключает поток только между двумя фиксированными состояниями. Выбор зависит от требуемой логики работы привода.

Какую рабочую среду можно использовать с пневмораспределителем крановым КРу 16-8?
Основная рабочая среда – очищенный сжатый воздух с добавлением распыленного масла вязкостью 10-35 мм2/с при 50°С. Качество воздуха должно соответствовать 10 классу загрязненности по ГОСТ 17433-80, иначе ресурс устройства может быть снижен.
