Гидроклапаны, регулировка расхода
Гидродроссели МДВ, МДКВ встраиваемые
Встраиваемые гидродроссели МДВ и МДКВ от Гидромаш: регулирование расхода и перепада давления в гидросистемах. Технические характеристики, условия эксплуатации, доставка по России. Код ТН ВЭД: 8481.80.0000.
Распределители дросселирующие Г61-41
Золотники Г61-41 для следящих систем и гидроприводов станков. Встраиваемые распределители от производителя Гидромаш. Купить дросселирующие распределители Г61-41 с доставкой по России.
Регулятор расхода МПГ55, ПГ55, МПГ55-32, 34
Регуляторы расхода МПГ55, ПГ55, МПГ55-32, 34: надежные дроссели для гидросистем. Применение в станках и промышленном оборудовании. Технические характеристики, УХЛ4, ГОСТ. Доставка из Екатеринбурга по России.
Делители потока МКД-..., МКД-С-...
Делители потока МКД-12/32, МКД-С-20/32, МКД-32/32 от Гидромаш. Надежные устройства для синхронизации гидроприводов. Технические характеристики, габариты, условия эксплуатации. Доставка по России.
Делители расхода КД-**/20
Делители расхода КД-12/20, КД-20/20, КД-32/20, КДС-12/20, КДС-20/20, КДС-32/20 — предназначены для синхронизации потоков рабочей жидкости в гидравлических системах. Высокая точность, надежность. Производитель: Гидромаш. Доставка по РФ.
Гидровентиль В4, ВМ4, ВВ4
Гидровентили В4, ВМ4, ВВ4 – дроссели, запорные вентили и краны-демпферы для манометров. Высокое давление до 50 МПа, универсальное применение в гидросистемах. Доставка по РФ.
Гидродроссели (клапаны) ДКМ 6/3, ДКМ 10/3
Гидродроссели ДКМ 6/3 и ДКМ 10/3 от Гидромаш. Высокая точность регулирования потока рабочей жидкости, надежность, соответствие стандартам. Доставка по России. Технические характеристики, габаритные размеры, применение в гидросистемах.
Гидродроссели ДР, ДК
Гидродроссели ДР, ДК — регулирование скорости гидросистем. Условный проход 12, 20, 32 мм. Рабочее давление до 35 МПа. Стыковое и резьбовое исполнение. Климат УХЛ4. Доставка по РФ.
Гидродроссель КВМК
Гидродроссель КВМК с обратным клапаном от Гидромаш — регулирование давления и расхода рабочей жидкости. Технические характеристики, условия эксплуатации, доставка по России. Модели: КВМК10G.1.1, КВМК16G.1.1, КВМК25G.1.1, КВМК32G.1.1.
Гидропанели Г53-34М, Г34-2.М разделительные
Гидропанели Г53-34М, Г34-2.М разделительные — надежное решение для гидросистем с двумя напорными линиями. Высокое давление до 32 МПа, расход до 160 л/мин. Доставка по России: Москва, СПб, Новосибирск, Екатеринбург и др.
Регуляторы расхода ПГ77-12 (14)
Регуляторы расхода ПГ77-12, ПГ77-14 предназначены для регулирования скорости перемещения рабочих органов в гидросистемах станков и других машин
Гидродроссели МДО путевые
Гидродроссели МДО путевые — точное регулирование скорости и торможение исполнительных органов в гидросистемах. Серия МДО-103, МДО-203, МДО-323, стыковое и резьбовое исполнение. Надежное управление подачей масла при давлении до 32 МПа.
Регуляторы давления ПГ57-62, ПГ57-64
Регуляторы давления ПГ57-62, ПГ57-64 предназначены для стабилизации давления в уравновешивающих цилиндрах станков. Купить регуляторы ПГ57-62 и ПГ57-64 от производителя Гидромаш с доставкой по России.
Дроссель ДРЖ
Дроссель ДРЖ — регулирование и визуальный контроль подачи смазочного материала. Модели ДРЖ-10, ДРЖ-16, ДРЖ-20, ДРЖ-25. Рабочее давление до 0.4 МПа, пропускная способность 1 л/мин. Исполнение УХЛ4 и 04. Доставка по России.
Дроссель 62900А с обратным гидроклапаном
Дроссель 62900А с обратным гидроклапаном от производителя Гидромаш. Технические характеристики, условный проход 32 мм, давление до 40 МПа, расход до 320 л/мин. Доставка по России: Москва, СПб, Екатеринбург и другие города.

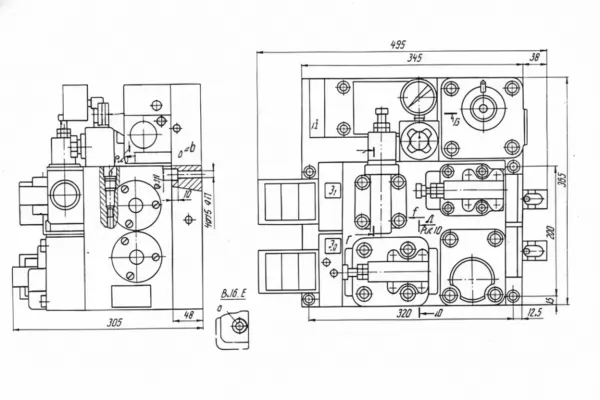

Гидропанели УН74
Гидропанели УН74 от производителя Гидромаш — точное управление возвратно-поступательным движением станков. Технические параметры, схема подключения, совместимость с оборудованием. Доставка по России: Москва, Екатеринбург, Новосибирск и др.
Гидроклапаны, регулировка расхода — это специализированные устройства, предназначенные для точного управления и ограничения скорости потока рабочей жидкости в гидравлических системах. От их правильного выбора и надежной работы напрямую зависят производительность и плавность функционирования гидроприводов станков, прессов, мобильной техники и другого промышленного оборудования.
Описание и назначение гидроклапанов регулировки расхода
Основная цель применения гидроклапанов для регулировки расхода — обеспечение заданной скорости движения выходных звеньев гидроцилиндров или гидромоторов независимо от изменяющейся нагрузки. Эти устройства позволяют дозировать подачу масла, что критически важно для точных технологических операций: подачи инструмента, позиционирования, синхронизации работы нескольких исполнительных механизмов.
Поздним вечером в конструкторском бюро. Один инженер говорит другому:
— Представляешь, у меня сегодня потекло прямо на чертеже!
— Бумага не выдержала давления?
— Нет, я просто такой подробный чертеж гидроклапана регулировки расхода нарисовал, что он решил продемонстрировать свою работу. Поставил стрелки потока, а масло по ним и потекло!
Принцип работы устройств
Принцип работы гидроклапанов управления расходом основан на создании местного гидравлического сопротивления. Поток рабочей жидкости, проходя через калиброванное отверстие (дроссель) или систему золотников, замедляется. Современные регуляторы расхода, такие как МПГ55 или ПГ55, являются пропорциональными и поддерживают постоянный расход, компенсируя перепады давления в системе за счет обратной связи. Делители расхода, например серии КД-.../20 или МКД-..., обеспечивают синхронное движение нескольких гидроцилиндров, деля входящий поток на две или более равных части.
Температурный режим и срок службы гидроклапанов
Температурный режим работы гидроклапанов для регулировки расхода определяется характеристиками рабочих сред (масла), материалов уплотнений (резин) и точностью изготовления. Стандартный диапазон эксплуатации для большинства моделей, представленных на сайте, составляет от -40 до +80°C. Для специальных исполнений он может быть расширен. При соблюдении условий эксплуатации — чистоте рабочей жидкости, соответствию вязкости и отсутствию кавитации — срок службы гидроклапанов Гидромаш составляет десятки тысяч часов наработки.
Область применения и типовое оборудование
Гидроклапаны, регулировка расхода используются повсеместно в гидравлических системах различного назначения. Приведем основные области их применения:
Станочное оборудование: Токарные, фрезерные, шлифовальные станки с ЧПУ, координатно-расточные станки — здесь регуляторы расхода управляют скоростями подач столов, суппортов, шпинделей. Часто применяются модели Гидропанели Г53-34М и УН74.
Промышленные прессы и кузнечно-штамповочное оборудование: Для плавного опускания ползуна и регулировки скорости его возврата используются гидродроссели ДР, ДК, КВМК и регуляторы расхода ПГ77.
Мобильная и строительная техника: В гидроприводах экскаваторов, погрузчиков, кранов, асфальтоукладчиков для управления скоростью выдвижения стрел, ковшей, отвалов устанавливаются встраиваемые гидродроссели МДВ, МДКВ и путевые МДО.
Металлургическое и подъемно-транспортное оборудование: На прокатных станах, ножницах, литейных машинах, мостовых кранах гидроклапаны, регулировка расхода обеспечивают синхронность работы механизмов. Для этого идеально подходят делители потока и распределители дросселирующие Г61-41.
Специальные технологические линии и агрегаты: В деревообработке, производстве пластика, текстильной промышленности гидроклапаны обеспечивают циклические перемещения с точной выдержкой скорости.
Ключевые серии гидроклапанов для управления расходом
На нашем складе в Екатеринбурге представлен обширный ассортимент гидроклапанов для регулировки расхода производства Гидромаш и других надежных поставщиков. Рассмотрим основные группы:
Делители и сумматоры потока: Ключевая функция — синхронизация. Серии КД-**/20 и МКД-..., МКД-С-... обеспечивают деление одного входного потока на два равных выходных независимо от нагрузки на ветках. Незаменимы для синхронного подъема платформ, работы двухцилиндровых схем.
Регуляторы давления: Хотя напрямую не управляют расходом, они критически важны для стабильной работы всей системы регулирования. Модели ПГ57-62, ПГ57-64 обеспечивают поддержание заданного давления в управляющей гидролинии, от которого зависит точность работы основных регуляторов расхода.
Регуляторы расхода (расходомеры): Основная рабочая группа. МПГ55, ПГ55, МПГ55-32, 34 — это клапаны с обратной связью по перепаду давления, обеспечивающие постоянный расход. ПГ77-12 (14) — также регуляторы расхода, но с другими присоединительными размерами и параметрами.
Гидропанели: Представляют собой сборные узлы, объединяющие несколько функций. Г53-34М, Г34-2.М — это разделительные панели. УН74 — узлы управления, которые могут включать в себя регуляторы расхода, обратные клапаны, дроссели.
Гидродроссели (дросселирующие гидроклапаны): Устройства для создания сопротивления потоку с возможностью регулировки или без нее. Встраиваемые МДВ, МДКВ монтируются в плиты. ДКМ 6/3, ДКМ 10/3 — дроссели с обратным клапаном. ДР, ДК, КВМК — регулируемые дроссели. МДО — путевые (управляемые). ДРЖ — дроссель жиклерного типа. 62900А — дроссель с обратным гидроклапаном в одном корпусе.
Распределители дросселирующие: Например, Г61-41. Совмещают функции гидрораспределителя (направление потока) и дросселя (регулировка скорости).
Гидровентили: В4, ВМ4, ВВ4. Используются для полного перекрытия потока (запорная функция) в определенных сечениях гидросистемы при ее обслуживании или реконфигурации.
Подбор конкретной модели гидроклапана для регулировки расхода зависит от параметров вашей системы: номинального и максимального давления, требуемого расхода, типа рабочей среды (минеральное масло, эмульсии, специальные жидкости), вида подключения (резьбовое, фланцевое, встраиваемое), необходимости дистанционного или ручного управления.
Наши специалисты помогут вам выбрать оптимальное решение, исходя из технического задания и параметров вашего оборудования. Мы гарантируем поставку оригинальной продукции Гидромаш и ее полное соответствие заявленным характеристикам.
Мы осуществляем прямые поставки гидроклапанов для регулировки расхода с производственных мощностей в РФ. Наш склад расположен в Екатеринбурге, что позволяет оперативно комплектовать заказы и отправлять их во все регионы России и страны СНГ. Доставка доступна в Москву, Санкт-Петербург, Новосибирск, Казань, Ростов-на-Дону, Челябинск, Самару, Уфу, Краснодар, а также в Казахстан, Беларусь, Узбекистан, Армению и Киргизию. Для получения консультации и оформления заказа перейдите в раздел Контакты или воспользуйтесь быстрым заказом через онлайн-форму.
