| Производимые модели | Расход | Диаметр, Ду | Давление, Мпа | Вес, кг | Цена | |
|---|---|---|---|---|---|---|
|
Пневмоклапан обратный П-О 10-1(2) | >1,6 | 10 | 1,0 МПа (10,0 кгс/см2) | <0,11 | 1525 руб. |
|
Пневмоклапан обратный П-О 16-1(2) | >4,0 | 16 | 1,0 МПа (10,0 кгс/см2) | <0,14 | 2000 руб. |
|
Пневмоклапан обратный П-О 20-1(2) | >7,5 | 20 | 1,0 МПа (10,0 кгс/см2) | <0,23 | 3000 руб. |
|
Пневмоклапан обратный П-О 25-1(2) | >10,0 | 25 | 1,0МПа (10,0кгс/см2) | <0,32 | 5000 руб. |
|
Пневмоклапан обратный П-О 4-1(2) | 0,3 | 4 | 1,0 МПа (10,0 кгс/см2) | 0,05 | 1525 руб. |
|
Пневмоклапан обратный П-О 6-1(2) | >0,8 | 6 | 1,0 МПа (10,0 кгс/см2) | <0,07 | 1525 руб. |
|
ПО06-Пневмоклапан обратный П-О 16-2 УХЛ4 (К1/2", Ду=16мм) | - | 16 | 0,63 | - | По запросу |
|
ПО10-Пневмоклапан обратный П-О 06-2 УХЛ4 (К1/4", Ду=6мм) | - | 6 | 0,63 | - | По запросу |
|
ПО16-Пневмоклапан обратный П-О 10-2 УХЛ4 (К3/8", Ду=10мм) | - | 10 | 0,63 | - | По запросу |
|
ПО20-Пневмоклапан обратный П-О 20-2 УХЛ4 (К3/4", Ду=20мм) | - | 20 | 0,63 | - | По запросу |
|
ПО25-Пневмоклапан обратный П-О 25-2 УХЛ4 (К1", Ду=25мм) | - | 25 | 0,63 | - | По запросу |
Пневмоклапаны обратные ПО — это надежная пневматическая арматура, предназначенная для одностороннего перекрытия потока сжатого воздуха в пневмосистемах. Серия ПО обеспечивает герметичную работу, предотвращая обратный ток рабочей среды, что особенно важно при работе с компрессорами, пневмоцилиндрами и распределительными устройствами. Клапаны ПО-6-1, ПО-10-2, ПО-16-1, ПО-20-2, ПО-25-1 и ПО-25-2 разработаны для эксплуатации в помещениях с регулируемым климатом и соответствуют требованиям ГОСТ 15150 (климатическое исполнение УХЛ и О, категория размещения 4).
Принцип действия серии пневмоклапанов обратных ПО основан на автоматическом открытии при достижении минимального давления на входе (0,03 МПа). При нормальных условиях воздух свободно проходит через клапан в указанном стрелкой направлении. При попытке обратного тока клапан мгновенно закрывается, исключая утечку и срыв давления в системе. Простая, но эффективная конструкция позволяет использовать пневмоклапаны обратных ПО в условиях повышенной вибрации и частых переключений.
Модель |
ПО-6-1 |
ПО-10-1 |
ПО-16-1 |
ПО-20-1 |
ПО-25-1 |
|
Условный проход, мм |
6 |
10 |
16 |
20 |
25 |
|
Номинальное давление, МПа |
1,0 (10,0 кгс/см²) |
|||||
Минимальное давление (на входе), МПа |
<0,1 (1,0 кгс/см²) |
|||||
Давление открывания, МПа |
0,03 (0,3 кгс/см²) |
|||||
Пропускная способность (Кv), м³/ч |
>0,8 |
>1,6 |
>4,0 |
>7,5 |
>10,0 |
|
Масса, кг |
<0,07 |
<0,11 |
<0,14 |
<0,23 |
<0,32 |
|
Присоединительная резьба (K) |
1/4' |
3/8' |
1/2' |
3/4' |
1' |
|

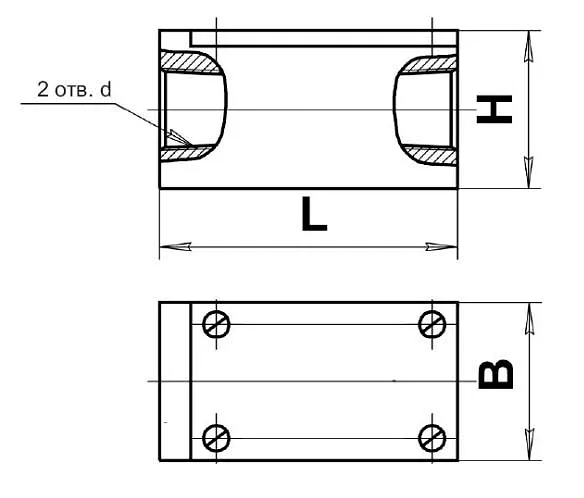

Габаритные размеры, мм: |
L |
47 |
51 |
60 |
74 |
82 |
B |
26 |
31 |
35 |
42 |
50 |
|
H |
25 |
28 |
33 |
41 |
48 |
|
П-О |
- |
X |
- |
X |
УХЛ |
4 |
||
Климатическое исполнение (УХЛ/О) |
Категория размещения |
|||||||
Тип резьбового присоединения: 1 — метрическая, 2 — коническая |
||||||||
Условный проход: 6, 10, 16, 20, 25 мм |
||||||||
Расшифровка: П-О — пневмоклапан обратный; ПО-10-2 — клапан Ø10 мм с конической резьбой, исполнение УХЛ4 |
||||||||
Пневмоклапаны обратные ПО рассчитаны на работу в температурном диапазоне от -40°C до +50°C. Благодаря устойчивости к загрязнениям (рабочая среда — сжатый воздух до 10 класса по ГОСТ 17433) и прочной конструкции, срок службы пневмоклапанов обратных ПО превышает 10 лет при нормальных условиях эксплуатации. Монтаж допускается в любом положении — конструкция не зависит от ориентации.
Серия пневмоклапанов обратных ПО активно используется в промышленной автоматике, пневмоприводах станков, компрессорных установках, системах пневмотранспорта и очистных модулях. Эти устройства незаменимы там, где требуется сохранение давления и предотвращение утечек — например, в пищевой, упаковочной и литьевой промышленности. Установка ПО-6-1 и ПО-25-2 особенно актуальна при модернизации действующих пневмолиний.
| Компоненты ремкомплекта | Часто выходят из строя |
|---|---|
| Тарельчатый затвор | Уплотнительное кольцо |
| Пружина возвратного механизма | Корпус при гидроударе |
| Корпус и крышка | Резьбовое соединение при затягивании |
Пневмоклапан обратный ПО-16-1, УХЛ4 — для пневмопривода упаковщика
ПО-25-2 — с конической резьбой G1 для магистральной линии компрессора
Комплект: ПО-10-1, ПО-20-1 — для сборки пневмосхемы на станке
Выбор зависит от условного прохода (6–25 мм), вида резьбы (метрическая/коническая) и давления в системе. Проверьте присоединительные размеры и маркировку на корпусе старого клапана.
Доставка со склада в Екатеринбурге: 1–3 дня до Москвы, Санкт-Петербурга, Новосибирска, Казани, Ростова-на-Дону и других городов. Варианты — транспортные компании или курьер. Заказать можно через форму по номеру модели.
Да, но только при условии предварительной фильтрации до 10 класса загрязненности по ГОСТ 17433. Рекомендуется установка фильтра-влагоотделителя перед пневмоклапаном обратного ПО.
Да, благодаря стандартным резьбовым присоединениям (от 1/4" до 1") пневмоклапаны обратные ПО легко интегрируются в любые пневмосистемы, включая импортные.
Код ТН ВЭД: 8481.80.0000 (арматура промышленная)
Диапазон масс — от 0,07 до 0,32 кг, длина — от 47 до 82 мм. Все модели в наличии у поставщика Гидромаш.
— Почему пневмоклапаны ПО не разговаривают?
— Потому что они только в одну сторону работают!
Пневмоклапаны обратные ПО — это продукция, разработанная с учетом требований российских производств. Поставки осуществляются напрямую от производителя Гидромаш с центрального склада в Екатеринбурге. Доступны все модели серии: ПО-6-1, ПО-10-2, ПО-16-1, ПО-20-2, ПО-25-1 и ПО-25-2. Доставка по России — в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города. Оригинальное качество, точные характеристики, надежная работа — залог эффективности ваших пневмосистем. За консультацией обращайтесь в Контакты на сайте https://sd-tehno.ru/.
