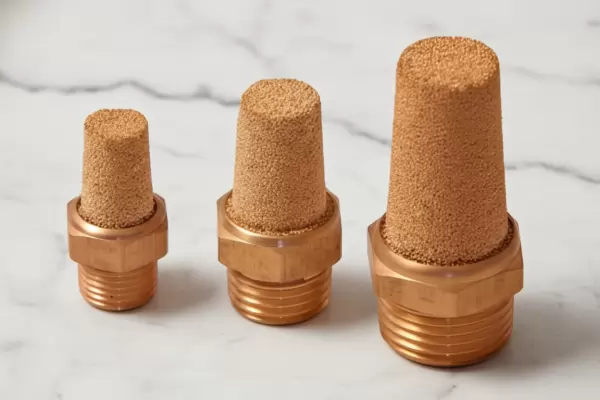

Пневмоглушители 2113 — надёжные устройства для снижения уровня акустического шума при выхлопе отработанного воздуха из пневматических систем. Они соответствуют требованиям ГОСТ 25144 и широко применяются в различных отраслях промышленности, где важно соблюдать нормы шумового воздействия на персонал. Устройства устанавливаются в выхлопные патрубки пневмораспределителей, клапанов и других пневмоэлементов, обеспечивая эффективное подавление звука при выбросе сжатого воздуха в атмосферу.
Принцип действия пневмоглушителей 2113 основан на рассеивании акустической энергии при прохождении воздуха через пористый металлокерамический элемент. Данный элемент завальцован в корпус устройства, что обеспечивает герметичность и механическую прочность соединения. При прохождении отработанного воздуха через мелкопористую структуру материала снижается скорость воздушного потока и гасятся звуковые колебания, что приводит к ощутимому понижению уровня шума — на 20 дБА и более.
Серия пневмоглушителей 2113 включает девять типоразмеров: 2113-04, 2113-06, 2113-10, 2113-16, 2113-20, 2113-25, 2113-32, 2113-40 и 2113-50. Все модели разработаны для эксплуатации в промышленных пневмосистемах с рабочим давлением до 1,0 МПа. Рабочей средой является сжатый воздух, очищенный по нормам 10-го класса загрязнённости по ГОСТ 17433 (в условиях обмерзания — не грубее 9-го класса).
Условное обозначение, например: ПНЕВМОГЛУШИТЕЛЬ 2113-25 УХЛ4 расшифровывается следующим образом:
Каждая модель пневмоглушителя 2113 имеет строго определённые параметры размеров и массы. Присоединение — резьбовое, с шагом в соответствии с трубной цилиндрической резьбой GOST (R). Ниже представлена таблица габаритов и присоединений.
Габаритные и присоединительные размеры
| Модель | Присоединение (R) | B, мм | D, мм | L, мм | SW, мм |
|---|---|---|---|---|---|
| 2113-04 | R1/8" | 7 | 14 | 25 | 12 |
| 2113-06 | R1/4" | 8 | 17 | 28 | 15 |
| 2113-10 | R3/8" | 9 | 21 | 38 | 18 |
| 2113-16 | R1/2" | 10 | 24 | 42 | 21 |
| 2113-20 | R3/4" | 12 | 31 | 54 | 27 |
| 2113-25 | R1" | 13 | 39 | 64 | 34 |
| 2113-32 | R1⅜" | 18 | 53 | 84 | 46 |
| 2113-40 | R1⅝" | 18 | 61 | 93 | 53 |
| 2113-50 | R2" | 19,5 | 73 | 109 | 64 |
| Параметр | 2113-04 | 2113-06 | 2113-10 | 2113-16 | 2113-20 | 2113-25 | 2113-32 | 2113-40 | 2113-50 |
|---|---|---|---|---|---|---|---|---|---|
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 | 32 | 40 | 50 |
| Присоединение | R1/8" | R1/4" | R3/8" | R1/2" | R3/4" | R1" | R1⅜" | R1⅝" | R2" |
| Номинальное давление, МПа | 1,0 | ||||||||
| Снижение уровня звуковой мощности, дБА, не менее | 20 | ||||||||
| Снижение в октавных полосах, 1–8 кГц, дБ, не менее | 15 | ||||||||
| Полный ресурс, ч (циклов), не менее | 8400 (4,2×10⁴) | ||||||||
| Масса, кг, не более | 0,005 | 0,010 | 0,015 | 0,020 | 0,045 | 0,085 | 0,195 | 0,235 | 0,370 |
Пневмоглушители 2113 работают в широком диапазоне температур, что определяется климатическим исполнением УХЛ. Модели рассчитаны на эксплуатацию при температурах от -40°C до +80°C. Средний срок службы одного устройства — более 8400 часов непрерывной работы или приблизительно 42 000 циклов включения, что делает пневмоглушители 2113 долговечными элементами пневмосистем.
Пневмоглушители 2113 активно используются в машиностроении, металлургии, пищевой и упаковочной промышленности, на линиях автоматизации. Они монтируются на пневмораспределители, коллекторы, клапаны, цилиндры и другие устройства, где происходит выхлоп воздуха. Установка пневмоглушителей 2113 способствует соблюдению норм по шуму на производстве и повышению комфортности рабочей среды.
Общий диапазон масс пневмоглушителей 2113 — от 5 г до 370 г. Габаритная длина варьируется от 25 до 109 мм. Код ТН ВЭД для данных изделий — 8481809000 (прочие краны, вентили и прочие арматуры).
Пневмоглушители 2113 — неразборные устройства. Основной изнашиваемый элемент — металлокерамический звукопоглощающий фильтрующий элемент. При загрязнении воздуха элемент может постепенно забиваться, что увеличивает противодавление. Для восстановления пропускной способности рекомендуется периодически промывать пневмоглушители. Ремонт не предусмотрен — при повреждении корпуса или пористого элемента устройство подлежит замене.
• ПНЕВМОГЛУШИТЕЛЬ 2113-16 УХЛ4, присоединение R1/2", масса 0,020 кг
• ПНЕВМОГЛУШИТЕЛЬ 2113-40, исполнение УХЛ4, масса 0,235 кг, под R1⅝"
• Комплект из 10 шт. пневмоглушителей 2113-25 для распределителей
— Почему пневмоглушитель 2113 не разговаривает?
— Потому что он уже всё приглушил!
Как выбрать подходящую модель пневмоглушителя 2113?
Необходимо учитывать условный проход пневмолинии и тип резьбового присоединения (R1/8", R1/2" и т.д.). Также важно, чтобы давление в системе не превышало 1,0 МПа. Для агрессивной среды рекомендуется дополнительная фильтрация воздуха.
Какие условия эксплуатации у пневмоглушителей 2113?
Рабочая температура — от -40 до +80 °C. Воздух должен быть очищен не грубее 10 класса по ГОСТ 17433, а в условиях обмерзания — не грубее 9 класса.
Есть ли совместимость пневмоглушителей 2113 с другими производителями?
Да, пневмоглушители 2113 имеют стандартные резьбовые присоединения и совместимы с большинством пневмоарматуры, включая продукцию Bosch, Festo, Camozzi и Китайских аналогов.
Какие сроки поставки и доставки по России?
Склад в Екатеринбурге. Доставка осуществляется по Москве, Санкт-Петербургу, Новосибирску, Екатеринбургу, Казани, Нижнему Новгороду, Челябинску, Самаре, Омску, Ростову-на-Дону и другим городам РФ. Срок отгрузки — от 1 дня. Уточнить детали можно в Контактах или через форму обратной связи.
Пневмоглушители 2113 производятся и поставляются от проверенного поставщика — Гидромаш. Доставка по всей России, гарантия качества, соответствие ГОСТ. Быстрая отгрузка со склада в Екатеринбурге и поддержка инженеров помогут подобрать модель под ваше оборудование. Купить пневмоглушители 2113 можно напрямую у поставщика — Гидромаш, через сайт https://sd-tehno.ru/.
