Пневмоблок управления ПБУ 2-ХХ УХЛ4 (Ду=10мм, 5Р2 231;П-Д10,ПКР122-12,монтаж на плите)

Пневмоблок управления ПБУ 2-ХХ УХЛ4 — это компактный и многофункциональный модуль для управления пневматическими системами в автоматизированных производственных линиях. Он обеспечивает точное регулирование и контроль давления, управление подачей сжатого воздуха и регулировку скорости движения пневмоприводов. Предназначен для эксплуатации в составе оборудования станков и линий в российских промышленных условиях.

Описание и назначение

Пневмоблок управления ПБУ 2-ХХ УХЛ4 служит ключевым управляющим узлом в пневмосистемах различного технологического оборудования. Данная модель, с условным проходом Ду=10 мм, эффективно решает комплекс задач по управлению и наладке пневматических приводов и механизмов. Ключевым преимуществом этого пневмоблока является его универсальность и надежность, что делает его востребованным в условиях интенсивной эксплуатации.

Основное отличие и ценность ПБУ 2-ХХ УХЛ4 заключается в выполнении пяти ключевых функций в одном корпусе: регулирование и контроль рабочего давления, управление подачей сжатого воздуха, а также независимая регулировка скорости движения пневмопривода в обоих направлениях — вперед и назад. Это позволяет инженерам-наладчикам гибко настраивать рабочие циклы оборудования, повышая его производительность. Данный пневмоблок управления часто применяется для управления линиями МФК-2 и станками типа МОК-3 и МОК-4.

Конструктивно пневмоблок управления ПБУ 2-ХХ УХЛ4 рассчитан на работу с номинальным давлением до 1,0 МПа (10 кгс/см²), обеспечивая при этом стабильный номинальный расход воздуха не менее 0,5 м³/мин при давлении на выходе 0,4 МПа. Монтаж устройства осуществляется на плите, что обеспечивает удобную интеграцию в общую систему управления. Высокая частота срабатываний — до 1000 в минуту — делает его пригодным для высокоскоростных производственных операций.

Вес, габариты, код ТН ВЭД, ГОСТ

Когда один блок решает пять задач

Зачем ставить пять отдельных устройств, если можно купить один пневмоблок управления ПБУ 2-ХХ УХЛ4? Он как швейцарский армейский нож для вашей пневмосистемы — и давление отрегулирует, и скорость движения пневмоцилиндра настроит, и воздухом покомандует. Экономьте место на плите и время на наладке.

Технические характеристики

Принцип работы

Работа пневмоблока управления ПБУ 2-ХХ УХЛ4 основана на преобразовании электрических управляющих сигналов в механические перемещения клапанов, которые, в свою очередь, регулируют потоки сжатого воздуха. При подаче напряжения на катушку соответствующего электромагнитного клапана происходит его срабатывание, открывая или перекрывая проходные сечения. Через них воздух под давлением подается в управляющую магистраль или к исполнительному механизму.

Функции регулирования давления и расхода реализованы с помощью дросселирующих устройств и редукционных клапанов, входящих в состав блока. Пользователь может вручную настраивать уровень давления в системе и скорость движения поршня пневмоцилиндра, вращая регулировочные винты. Контроль давления осуществляется встроенным манометром или реле давления, сигнализирующим о достижении заданных параметров.

Ключевым фактором надежной работы является стабильность входного давления и чистота подаваемого воздуха. Любые примеси масла, влаги или твердых частиц могут негативно сказаться на ресурсе подвижных элементов клапанов и уплотнений. Поэтому при купить пневмоблок управления ПБУ 2-ХХ УХЛ4 важно предусмотреть в системе подготовку воздуха (фильтры, влагоотделители, лубрикаторы). Правильная настройка и соблюдение регламентного обслуживания — залог длительного срока службы устройства.

Секрет долгой службы — правильный монтаж

Типичная ошибка, сокращающая жизнь любому пневмооборудованию, включая пневмоблок управления ПБУ 2-ХХ УХЛ4, — установка без фильтра тонкой очистки на входе. Даже в «чистом» воздухе из цеховой магистрали присутствуют микрочастицы и конденсат. Всегда устанавливайте фильтр-регулятор с осушителем непосредственно перед блоком управления, чтобы защитить его точную механики от износа и коррозии.

Температурный режим и срок службы

Пневмоблок управления ПБУ 2-ХХ УХЛ4 рассчитан на эксплуатацию в широком диапазоне температур, определяемом его климатическим исполнением УХЛ4. Это позволяет ему стабильно функционировать в условиях большинства промышленных цехов и производственных помещений на территории России и стран СНГ. Температура окружающей среды и рабочей среды (сжатого воздуха) должна находиться в пределах, указанных в технической документации.

Срок службы устройства напрямую зависит от соблюдения температурного режима, чистоты рабочей среды и интенсивности циклов работы. Использование неочищенного или перегретого воздуха приводит к ускоренному износу уплотнительных элементов и засорению дросселирующих каналов. При правильной эксплуатации, своевременном обслуживании и использовании качественных комплектующих пневмоблок управления ПБУ 2-ХХ может проработать многие годы без потери функциональности.

Область применения

Благодаря своей универсальности и надежности пневмоблок управления ПБУ 2-ХХ УХЛ4 находит применение в самых разных отраслях промышленности. Например, в машиностроении и автомобильной промышленности его используют для управления зажимными механизмами, позиционерами и манипуляторами на сборочных линиях и станках. В металлообработке и деревообработке — для управления подающими и зажимными устройствами прессов, пил и фрезеров.

В текстильной промышленности он может управлять механизмами намотки и резки, а в химической промышленности — заслонками и клапанами на линиях дозирования и фасовки (при условии совместимости со средой). Оборудование для стройки и ЖКХ, такое как автоматические ворота, шлагбаумы или системы пневмотранспорта, также часто оснащается подобными управляющими блоками. Таким образом, купить пневмоблок управления данной модели — значит получить универсальный узел для автоматизации широкого спектра производственных операций.

Современные технологии

Пневмоблок управления ПБУ 2-ХХ УХЛ4 легко интегрируется в концепцию Industry 4.0. Оснастив его датчиками давления и расхода с цифровым выходом, можно в режиме реального времени передавать данные о состоянии пневмосистемы на ПЛК или в SCADA-систему. Это позволяет не только удаленно мониторить параметры, но и прогнозировать необходимость обслуживания, предотвращая внезапные остановки линии. Совместная работа с коботами (коллаборативными роботами) требует точного и быстрого управления пневмохватами — задача, которую данный блок решает эффективно.

Обслуживание и ремонт

Для продления срока службы пневмоблока управления ПБУ 2-ХХ УХЛ4 необходимо проводить регулярное плановое обслуживание. Оно включает в себя визуальный осмотр на предмет внешних повреждений и утечек, очистку корпуса от загрязнений, проверку состояния фильтров предварительной очистки воздуха и, при необходимости, их замену. Также важно контролировать качество подключения электрических разъемов и состояние проводки.

В процессе эксплуатации быстрее всего могут изнашиваться резинотехнические изделия (РТИ) — уплотнительные кольца, манжеты и диафрагмы клапанов. Периодическая их замена, даже при отсутствии явных признаков протечек, является хорошей практикой, предотвращающей отказы в самый неподходящий момент. При обнаружении снижения производительности, увеличения времени срабатывания или несанкционированных утечек воздуха рекомендуется провести диагностику и ремонт с использованием оригинальных ремонтных комплектов.

Ремкомплект или ЗИП

Для обеспечения быстрого восстановления работоспособности мы рекомендуем заказывать оригинальный ремонтный комплект (ЗИП) для пневмоблока управления ПБУ 2-ХХ УХЛ4. Стандартный комплект чаще всего включает в себя набор наиболее часто изнашиваемых деталей: уплотнительные кольца и манжеты из маслобензостойкой резины различных типоразмеров, возвратные пружины для клапанов, уплотнительные прокладки для разъемных соединений, а также крепежные элементы. Наличие такого комплекта на складе предприятия минимизирует простой оборудования в случае необходимости срочного ремонта.

Аналоги устройства

На рынке представлены различные варианты пневмораспределительной и управляющей аппаратуры, которые могут выполнять схожие функции. Вот несколько возможных аналогов по функционалу и характеристикам:

1. Модульный пневмораспределитель с функцией дросселирования — набор отдельных модулей (клапанов, дросселей), собранных на общей шине.
2. Комбинированный регулятор давления и расхода — устройство, специализированное на плавной регулировке этих двух параметров.
3. Пневмоэлектрический преобразователь с управляющим клапаном — система для пропорционального управления расходом по электрическому сигналу.
4. Пневматический логический блок управления — устройство, выполняющее функции элементарной пневмоавтоматики без электрической части.
5. Компактный пневмораспределитель 5/2 с пилотным управлением и отдельными дроссельными клапанами на линиях.

Условное обозначение

Экономические выгоды

Использование надежного пневмоблока управления ПБУ 2-ХХ УХЛ4 напрямую влияет на экономику производства. Снижение количества отказов в пневмосистемах минимизирует простои дорогостоящего оборудования. Точная регулировка скорости и давления позволяет оптимизировать энергопотребление компрессорной станции. Долгий срок службы и возможность быстрого ремонта с минимальным набором ЗИП сокращают затраты на содержание парка. Все это в сумме значительно улучшает показатели окупаемости (ROI) автоматизированных линий.

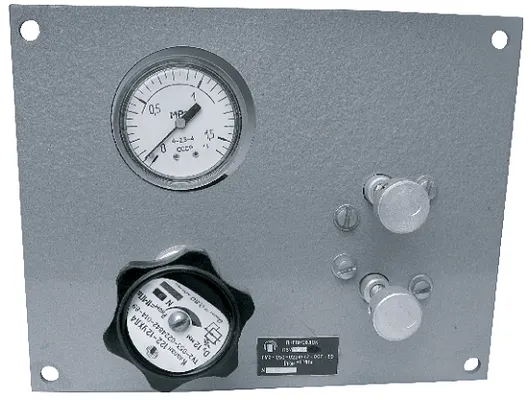

Изображения

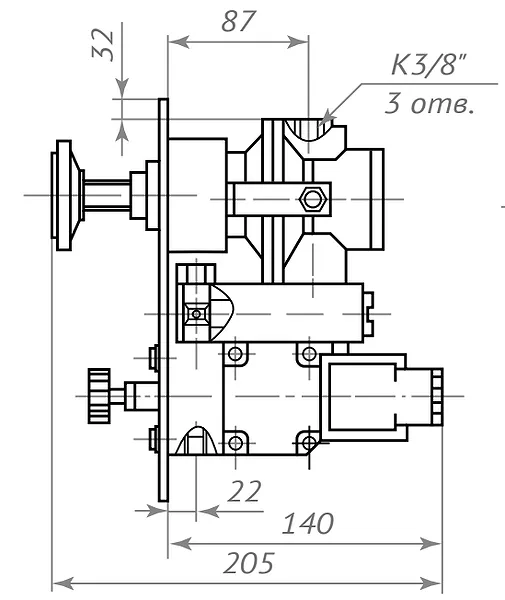

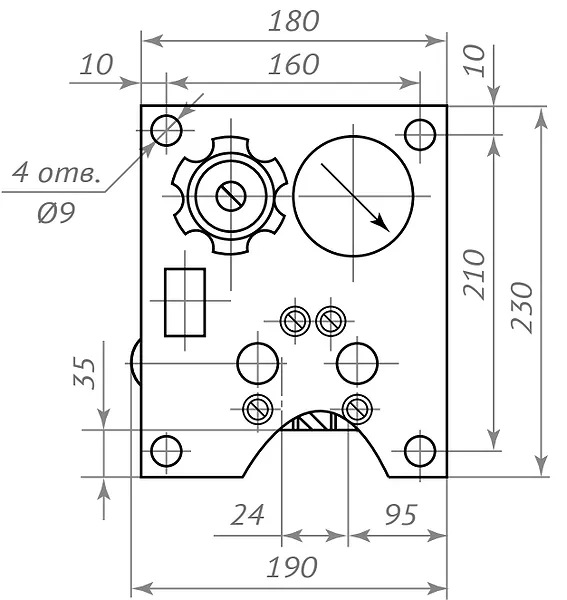

Габаритные и присоединительные размеры

Конструкция пневмоблока управления ПБУ 2-ХХ УХЛ4 предусматривает его установку на монтажную плиту. Конкретные габаритные размеры (длина, ширина, высота) и межосевые расстояния крепежных отверстий зависят от исполнения. Общая компоновка устройства является компактной, что позволяет интегрировать его даже в ограниченные пространства шкафов управления или непосредственно на рамы оборудования.

Присоединение пневмолиний осуществляется через резьбовые порты условным проходом 10 мм (Ду10). Тип резьбы, как правило, соответствует стандартным трубным резьбам, принятым в промышленной пневмоавтоматике. Электрическое подключение выполняется к клеммной колодке, расположенной на корпусе устройства. Для корректного монтажа и избежания механических напряжений на присоединительные патрубки важно следовать рекомендациям производителя по силе затяжки.

Примеры заказа

Модель ПБУ 2-24-УХЛ4 — пневмоблок управления для управления линией МФК-2 с напряжением питания постоянного тока 24 В.

Модель ПБУ 2-220-УХЛ4 — пневмоблок для станка МОК-4 с напряжением питания переменного тока 220 В, 50 Гц.

Модель ПБУ 2-380-УХЛ4 — пневмоблок управления с питанием 380 В, 50 Гц, для эксплуатации в условиях умеренного и холодного климата.

Адаптация к российским условиям

Пневмоблок управления ПБУ 2-ХХ УХЛ4 изначально адаптирован к суровым условиям эксплуатации в России и странах СНГ. Климатическое исполнение УХЛ4 гарантирует стабильную работу при низких температурах в неотапливаемых цехах. Устройство совместимо с работой в сетях с нестабильным качеством электропитания, характерным для ряда промышленных зон. Его надежная конструкция и качественные материалы уплотнений рассчитаны на длительную эксплуатацию на объектах отечественной промышленности и ЖКХ без необходимости частых вмешательств.

Работа в экстремальных условиях

Пневмоблок управления ПБУ 2-ХХ УХЛ4 обладает запасом прочности, позволяющим ему сохранять работоспособность в сложных условиях. Исполнение УХЛ4 подразумевает способность функционирования при отрицательных температурах, что актуально для северных регионов. Герметичная конструкция корпуса защищает внутренние компоненты от пыли, влаги и агрессивных сред при установке в соответствующих условиях.

При необходимости ремонта в полевых или цеховых условиях конструкция устройства зачастую позволяет произвести замену основных быстроизнашиваемых элементов без специального инструмента, что минимизирует время простоя. Для обеспечения работы в экстремальных условиях важно дополнительно защитить устройство от прямого попадания воды, масляных брызг и механических ударов.

Возможность работы на Марсе или Луне

Если бы на Марсе построили завод с земной атмосферой в цехах, пневмоблок управления ПБУ 2-ХХ УХЛ4 справился бы со своей задачей. Его надежность, рассчитанная на российскую зиму и пыль цехов, — отличная база для гипотетической работы в условиях перепадов температур и низкого внешнего давления (внутри системы-то давление должно быть стабильным!). Главное — обеспечить его очищенным воздухом и стабильным питанием, а эти задачи уже для марсианских инженеров. Лунная пыль (реголит) потребует усиленной защиты от попадания внутрь, но герметичность исполнения — хорошее начало.
