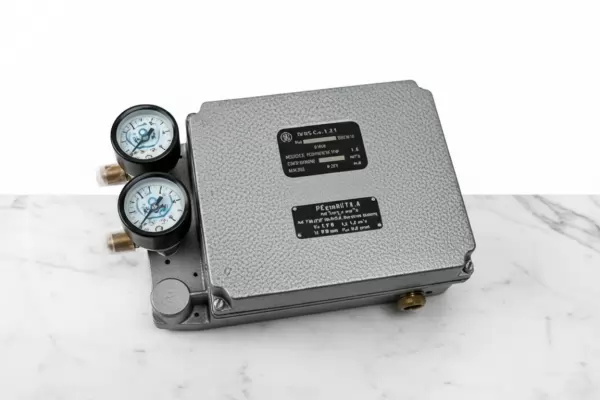

Электропневматический преобразователь ЭП — это высокоточное устройство для преобразования унифицированного сигнала постоянного тока в пропорциональное давление сжатого воздуха. Серия ЭП включает более 30 моделей, включая ЭП-1211, ЭП-2211, ЭП-3211, ЭП-1311, ЭП-2311, ЭП-3311, ЭП-1212, ЭП-2212, ЭП-3212, ЭП-1312, ЭП-2312, ЭП-3312 и другие, что позволяет подобрать прибор под любой режим работы и климатические условия. Электропневматический преобразователь ЭП используется в системах автоматического управления, где требуется точная передача сигнала от электронных регуляторов к пневматическим исполнительным механизмам.
Продукция выпущена под брендом Гидромаш — надёжного российского производителя средств автоматизации. Все модели серии ЭП отличаются прочной конструкцией, стабильной работой и совместимостью с международными стандартами аналогового сигнала. Электропневматический преобразователь ЭП обеспечивает погрешность не более 0,5% в базовых моделях и до 1,0% в модификациях с увеличенной устойчивостью к внешним воздействиям.
Электропневматический преобразователь ЭП предназначен для преобразования унифицированных токовых сигналов (0-5 мА, 0-20 мА, 4-20 мА) в пропорциональное пневматическое давление в диапазоне 20–100 кПа. Устройства применяются в промышленной автоматике для согласования работы электронных контроллеров и пневматических клапанов, мембранных приводов и регулирующей арматуры. Электропневматический преобразователь ЭП может эксплуатироваться в различных климатических зонах — от умеренных (УХЛ4) до тропических (О4) условий.
Серия включает модификации с разными уровнями защиты: обыкновенные, пылеводозащищённые (IP54), коррозионностойкие и модульные исполнения. Электропневматический преобразователь ЭП-Ех оснащён входом, совместимым с искробезопасными барьерами, и применяется во взрывоопасных зонах.
Вес электропневматических преобразователей серии ЭП варьируется от 1,0 до 1,4 кг в зависимости от модификации. Габаритные размеры остаются стандартными для всех моделей. Ниже представлена таблица с параметрами веса и климатического исполнения.
| Модель | Климатическое исполнение | Степень защиты | Вес, кг | Код ТН ВЭД |
|---|---|---|---|---|
| ЭП-1211, ЭП-2211, ЭП-3211 | УХЛ4 | IP20 | 1,0 | 9032 89 990 0 |
| ЭП-1311, ЭП-2311, ЭП-3311 | УХЛ4 | IP20 | 1,0 | 9032 89 990 0 |
| ЭП-1241, ЭП-2241, ЭП-3241 | УХЛ4 | IP20 (модуль) | 1,4 | 9032 89 990 0 |
| ЭП-1324, ЭП-2324, ЭП-3324 | УХЛ4 | IP54 | 1,1 | 9032 89 990 0 |
| ЭП-1334, ЭП-2334, ЭП-3334 | УХЛ4 | IP54 (коррозионностойкое) | 1,2 | 9032 89 990 0 |
| Характеристика | Значение |
|---|---|
| Входной сигнал, мА | 0–5, 0–20, 4–20 |
| Основная погрешность, % | 0,5 или 1,0 |
| Климатическое исполнение | УХЛ4, О4 (экспортное, тропическое) |
| Диапазон температур, °С | +5…+60 или -50…+60 |
| Относительная влажность | до 80%, до 98% (в тропическом) |
| Номинальное давление питания, кПа | 140 |
| Выходной пневматический сигнал, кПа | 20–100 |
| Расход воздуха, л/мин | 2 |
| Входное сопротивление, Ом | 610 |
| Масса, кг | 1,0–1,4 |
Принцип действия электропневматического преобразователя ЭП основан на методе силовой компенсации. При поступлении токового сигнала (например, 4–20 мА) в катушку, расположенную в магнитном поле, возникает усилие, пропорциональное величине тока. Это усилие передаётся на рычаг, изменяя зазор между соплом и заслонкой. Изменение зазора влияет на давление в управляющей камере пневмоусилителя, что приводит к изменению выходного пневматического сигнала. Равновесие восстанавливается с помощью сильфона обратной связи, обеспечивая линейную зависимость входного тока и выходного давления.
Настройка «нуля» и диапазона осуществляется механически — винтом регулировки и шунтом. Электропневматический преобразователь ЭП обеспечивает стабильную работу даже при колебаниях напряжения в сети и изменении давления питания.
Электропневматический преобразователь ЭП рассчитан на эксплуатацию при температуре от +5 до +60°C в стандартных условиях. Модели с исполнением ЭП-1324 и аналогами работают в расширенном диапазоне — от -50°C до +60°C. Относительная влажность воздуха — до 80% (до 98% в тропических условиях). Срок службы электропневматического преобразователя ЭП составляет не менее 12 лет при соблюдении условий эксплуатации.
Серия ЭП активно используется в нефтегазовой, химической, энергетической и перерабатывающей промышленности. Электропневматический преобразователь ЭП применяется для управления клапанами, заслонками, пневмоприводами КИПиА, регуляторами давления и уровня. Часто устанавливается на щитах автоматики, в шкафах управления, на буровых установках и газоперерабатывающих объектах. Модели с коррозионностойким исполнением применяются в зонах с повышенным содержанием сероводорода и сернистого ангидрида.
| Компонент | Описание |
|---|---|
| Сильфон обратной связи | Основной элемент компенсации. Подлежит замене при утечке воздуха. |
| Мембрана пневмоусилителя | Часто изнашивается при повышенном расходе воздуха. |
| Сопло и заслонка | Требуют чистки и регулировки при дрейфе выходного сигнала. |
| Катушка электромагнита | Редко выходит из строя, но возможны обрывы. |
Рекомендуется иметь в запасе ремкомплекты с сильфонами, мембранами и уплотнителями. Замена проводится без специнструмента и позволяет восстановить работоспособность электропневматического преобразователя ЭП за 20–30 минут.
Чертёж преобразователя ЭП: вид спереди с обозначением блока преобразования, крышки, патрубков и колодки. Присоединительные размеры соответствуют ГОСТу.
Принципиальная схема преобразователя ЭП: сопло, заслонка, катушка, сильфон обратной связи. Вид сверху.
— ЭП-3211 – преобразователь 4-20 мА → 20-100 кПа, климат УХЛ4, обыкновенное исполнение
— ЭП-3324 – пылеводозащищённый (IP54), для диапазона -50…+60°C
— ЭП-3334 – коррозионностойкий, для агрессивных сред с H₂S
— ЭП-3243 – тропическое исполнение (О4), модульный монтаж
— Звонит автомат на завод: «Купите электропневматический преобразователь ЭП!»
— А мы уже купили!
— Ну так включите его, а то я каждые 5 минут звоню!
Ниже представлены актуальные вопросы российских потребителей о серии электропневматических преобразователей ЭП.
Пример расшифровки: ЭП-3211
— ЭП — электропневматический преобразователь
— 3 — входной сигнал 4–20 мА
— 2 — обыкновенное исполнение
— 1 — климат УХЛ4
— 1 — модификация
Аналогично: ЭП-1324 — сигнал 0–5 мА, пылеводозащищённое (3), УХЛ4 (2), модификация (4).
Поставка электропневматических преобразователей серии ЭП осуществляется от поставщика Гидромаш со склада в Екатеринбурге. Доставка доступна по всей России: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону и другие города. Оформить заказ можно через форму обратной связи или на странице Контакты. Наши специалисты помогут подобрать нужную модель из серии электропневматического преобразователя ЭП под параметры вашего оборудования.
