| Расход | 2 |
| Вес, кг | 1,4 |

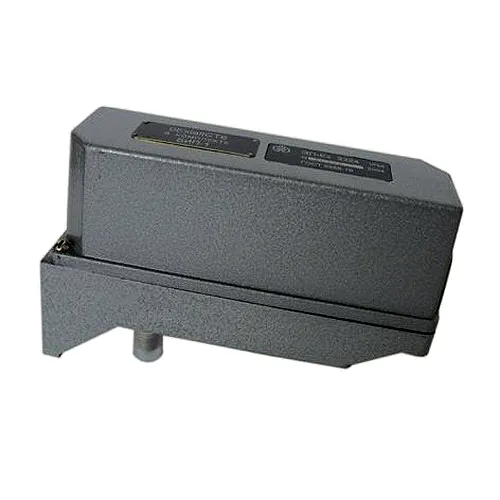

Электропневматический преобразователь ЭП-1311 — это промышленное устройство для точного преобразования унифицированного электрического сигнала постоянного тока в пропорциональный пневматический сигнал давления. Прибор обеспечивает высокую надежность и стабильность работы в системах автоматизации технологических процессов. Преобразователь ЭП-1311 широко применяется в КИПиА для управления пневматическими исполнительными механизмами.
Преобразователь ЭП-1311 служит связующим звеном между электронными системами управления (контроллерами, ПЛК) и пневматическими приводами или клапанами. Его основное назначение — преобразование стандартного токового сигнала (например, 0–5 мА, 0–20 мА или 4–20 мА) в пропорциональный пневматический выходной сигнал в диапазоне 20–100 кПа.
Ключевой особенностью преобразователя ЭП-1311 является высокая надежность конструкции и простота настройки. Устройство построено на принципе силовой компенсации, что обеспечивает высокий класс точности (в данном исполнении — 1,0%). Применение качественных материалов и проверенных решений делает его устойчивым к вибрациям и перепадам температуры. Вы можете купить преобразователь ЭП-1311 для модернизации или создания новых систем автоматизации.
Отличительными чертами данной модели являются обыкновенное исполнение по устойчивости к окружающей среде и климатическое исполнение УХЛ4.2, что позволяет эффективно эксплуатировать преобразователь ЭП-1311 в отапливаемых помещениях. Доступность на складе в Москве и Санкт-Петербурге позволяет организовать быструю поставку на ваш объект.
Преобразователь ЭП-1311 похож на опытного переводчика на важных переговорах — он безупречно точно и без искажений переводит «язык» тока на «язык» давления, обеспечивая взаимопонимание между электроникой и пневматикой.
| Параметр | Значение |
|---|---|
| Тип | Электропневматический преобразователь |
| Исполнение | ЭП-1311 |
| Входной сигнал | 0–5 мА постоянного тока |
| Выходной сигнал | 20–100 кПа (0,2–1,0 кгс/см²) |
| Класс точности | 1,0% |
| Номинальное давление питания | 140 кПа |
| Расход воздуха (установившийся режим) | Не более 2 л/мин |
| Входное сопротивление (при 20±5°C) | Не более 610 Ом |
| Исполнение по устойчивости к среде | Обыкновенное |
| Климатическое исполнение | УХЛ4.2 |
| Масса (не более) | 1,0 кг |
| Рабочая температура | от +5 до +60 °C |
Принцип действия преобразователя ЭП-1311 основан на методе силовой компенсации. Ток входного сигнала проходит через катушку, расположенную в магнитном поле постоянного магнита. Взаимодействие создает усилие, пропорциональное величине тока. Это усилие воздействует на рычаг, который изменяет зазор между заслонкой и соплом пневматической системы.
Изменение зазора приводит к изменению давления воздуха в управляющей камере усилителя. Выходное давление через сильфон обратной связи создает компенсирующее усилие на рычаг. Система приходит в равновесие, когда моменты сил уравновешиваются. Таким образом, между значением входного тока и выходным давлением устанавливается линейная пропорциональная зависимость. Это обеспечивает точность работы преобразователя ЭП-1311.
Настройка нуля осуществляется с помощью регулировочного винта, а для точной настройки диапазона преобразования используется шунт. Для гашения возможных автоколебаний рычажной системы в конструкции предусмотрен жидкостный демпфер.
Типичная ошибка при монтаже преобразователя ЭП-1311 — не обеспечить качественную подготовку воздуха. Установка непосредственно после компрессора без фильтра-осушителя приведет к попаданию влаги и частиц в чувствительную систему «сопло-заслонка» и быстрому выходу из строя. Всегда используйте рекомендованный фильтр-стабилизатор давления воздуха (ФСДВ).
Преобразователь ЭП-1311 рассчитан на работу в диапазоне температур от +5 до +60 °C в отапливаемых помещениях. Качество и чистота подаваемого воздуха являются ключевыми факторами, влияющими на ресурс устройства. При использовании очищенного, осушенного воздуха и соблюдении регламента обслуживания срок безотказной службы преобразователя ЭП-1311 составляет несколько лет.
Температурные перепады в пределах рабочего диапазона практически не влияют на точность благодаря стабильности силовых элементов компенсационной системы. Для продления срока службы рекомендуется ежегодная профилактическая проверка и чистка фильтров подачи воздуха.
Преобразователь ЭП-1311 находит широкое применение в различных отраслях промышленности благодаря своей универсальности и надежности. В машиностроении и автомобильной промышленности он используется в системах управления пневмоприводами станков и конвейеров. В нефтегазовой отрасли и химической промышленности преобразователь ЭП-1311 задействован в управлении регулирующими клапанами на трубопроводах и технологических установках.
В металлообработке и строительстве данное устройство обеспечивает точное позиционирование пневмоцилиндров. В системах ЖКХ он применяется для автоматического регулирования параметров вентиляции и теплоснабжения. Также преобразователь ЭП-1311 востребован в текстильной и деревообрабатывающей промышленности для контроля технологических процессов. Возможность заказать преобразователь ЭП-1311 для интеграции с современными системами автоматизации делает его незаменимым компонентом.
Преобразователь ЭП-1311 легко интегрируется в концепцию Industry 4.0. Подключенный через устройства сбора данных к ПЛК или IoT-платформе, он позволяет в реальном времени отслеживать как токовый входной сигнал с контроллера, так и результирующее давление на выходе. Это открывает возможности для предиктивной диагностики — анализ отклонений от заданной характеристики может сигнализировать о начале износа или необходимости обслуживания, минимизируя простой оборудования.
Основное обслуживание преобразователя ЭП-1311 сводится к поддержанию чистоты подаваемого воздуха через фильтр-стабилизатор и периодической проверке соединений на герметичность. Для продления срока службы рекомендуется ежегодно проверять работу демпфера и состояние уплотнений.
Наиболее подверженными износу элементами являются подвижные части рычажной системы и сопряжения «сопло-заслонка». Также со временем может потребоваться очистка или замена фильтрующих элементов в линии питания. При возникновении неисправностей, связанных с потерей точности или стабильности выходного сигнала, рекомендуется обратиться за профессиональной диагностикой.
Для преобразователя ЭП-1311 доступен оригинальный заводской ремонтный комплект (ЗИП), обеспечивающий быстрый ремонт и восстановление работоспособности. В состав типового ремкомплекта могут входить:
Комплект уплотнительных прокладок и манжет для обеспечения герметичности. Запасной демпфер для гашения колебаний рычажной системы. Набор регулировочных винтов и шунтов для калибровки. Запасные элементы крепления на штуцерах. При заказе преобразователя ЭП-1311 вы всегда можете уточнить возможность приобретения сопутствующего ЗИП для него, что гарантирует долгосрочную эксплуатацию устройства.
На рынке представлены различные аналоги и варианты исполнений преобразователей сигналов:
Электропневматический преобразователь с классом точности 0,5% и входным сигналом 4–20 мА. Модульное исполнение преобразователя для монтажа на DIN-рейку. Пылеводозащищенный преобразователь для эксплуатации в условиях повышенной загрязненности (исполнение У1). Коррозионностойкое исполнение преобразователя для агрессивных сред. Преобразователь с расширенным температурным диапазоном эксплуатации (до –50°C). Возможность купить преобразователь ЭП-1311 нужной модификации следует уточнять у менеджеров компании.
| Элемент кода | Значение |
|---|---|
| ЭП | Электропневматический преобразователь |
| 1 | Класс точности (1 — 1,0%) |
| 3 | Код входного сигнала (1 — 0-5 мА) |
| 1 | Исполнение по устойчивости к среде (1 — обыкновенное) |
| 1 | Климатическое исполнение и категория размещения (1 — для УХЛ4.2) |
Применение надежного преобразователя ЭП-1311 напрямую влияет на экономику производства. Снижение количества ложных срабатываний и повышение точности управления ведет к сокращению простоев технологического оборудования и уменьшению брака. Надежная работа устройства сокращает затраты на аварийный ремонт и обслуживание. Инвестиции в качественный преобразователь ЭП-1311 быстро окупаются за счет повышения стабильности всего производственного цикла.
Преобразователь ЭП-1311 имеет компактный литой корпус, предназначенный для настенного монтажа или установки на щит. Конкретные габариты и расположение монтажных отверстий уточняются по технической документации. Присоединение электрических цепей осуществляется через клеммную колодку, а пневматических линий — через штуцеры внешних соединений с резьбой, соответствующие стандартам (например, резьба М10×1 или трубная 1/8").
Устройство может комплектоваться различными монтажными частями для крепления на стене, трубе или щите, что обеспечивает гибкость установки даже в условиях ограниченного пространства. Перед тем как купить преобразователь ЭП-1311, рекомендуем уточнить необходимый тип присоединения.
ЭП-1311 — преобразователь электропневматический, вход 0-5 мА, класс точности 1.0%, обыкновенное исполнение, климатическое УХЛ4.2.
ЭП-2311 — аналогичный преобразователь, но с входным сигналом 0-20 мА.
ЭП-1312 — преобразователь с классом точности 1.0%, входным сигналом 0-5 мА, обыкновенным исполнением и экспортным климатическим исполнением УХЛ4.2.
Преобразователь ЭП-1311 полностью адаптирован к эксплуатации в России и странах СНГ. Его климатическое исполнение УХЛ4.2 рассчитано на работу в отапливаемых промышленных помещениях, характерных для большинства регионов. Конструкция обеспечивает устойчивость к типичным для отечественных сетей нестабильностям электропитания в части входного сигнала. Устройство совместимо с требованиями систем автоматизации, используемых на предприятиях машиностроения, ЖКХ и других отраслей промышленности РФ.
Стандартное исполнение преобразователя ЭП-1311 не предназначено для эксплуатации при температурах ниже +5°C. Однако существуют модификации линейки ЭП (например, ЭП-0020), рассчитанные на работу в диапазоне от –50 до +60°C, что позволяет их использовать в неотапливаемых цехах или на севере.
Для работы в условиях повышенной влажности или запыленности существуют пылеводозащищенные и коррозионностойкие версии. Ключевым для надежной работы в любых условиях остается использование качественно подготовленного воздуха питания. При необходимости преобразователь ЭП-1311 можно обслуживать и ремонтировать силами квалифицированных специалистов на месте эксплуатации.
Теоретически преобразователь ЭП-1311 смог бы работать в марсианской атмосфере при условии подачи не углекислого газа, а совместимой рабочей среды (очищенного воздуха) под нужным давлением, и при соблюдении температурного режима внутри защитного модуля. Его принцип работы, основанный на механической компенсации, минимально зависит от внешних электромагнитных полей, что могло бы стать преимуществом. А высокая надежность и ремонтопригодность в полевых условиях точно пригодились бы в колонии на Луне.
Какой входной сигнал у преобразователя ЭП-1311?
Модель ЭП-1311 предназначена для преобразования унифицированного сигнала постоянного тока 0–5 мА. Существуют другие модификации в линейке ЭП для сигналов 0–20 мА и 4–20 мА.
Как осуществляется доставка преобразователя ЭП-1311?
Мы обеспечиваем быструю доставку по всей России и в страны СНГ (Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан). Отгрузка возможна со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани и Ростове-на-Дону.
Какой класс точности у данной модели?
Преобразователь ЭП-1311 имеет класс точности 1,0%. Существуют также модификации с более высокой точностью 0,5%.
Что нужно для подключения преобразователя ЭП-1311?
Для работы требуется источник питания сжатым воздухом давлением 140 кПа (рекомендуется использовать фильтр-стабилизатор ФСДВ) и источник входного токового сигнала 0–5 мА. Монтаж осуществляется на стену, трубу или щит с помощью соответствующей монтажной арматуры.
Выбирая преобразователь ЭП-1311 у официального поставщика, вы получаете оригинальное гарантированное оборудование с сервисной поддержкой. Мы гарантируем качество и предоставляем гарантию 12 месяцев. Оформить заказ на преобразователь ЭП-1311 вы можете прямо сейчас, наши менеджеры подробно проконсультируют по техническим моментам и условиям поставки. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Доставка по России и странам СНГ выполняется в кратчайшие сроки. Купить преобразователь ЭП-1311 у нас — значит получить надежное решение для автоматизации от проверенного бренда Гидромаш.
