| Расход | 2 |
| Вес, кг | 1,4 |

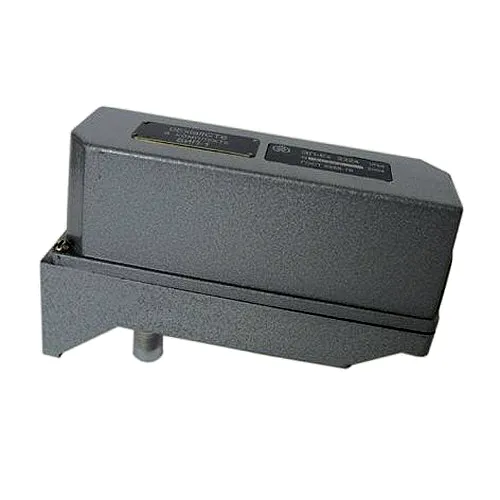

Преобразователь ЭП-2311 — это электропневматический преобразователь, предназначенный для точного преобразования унифицированного электрического сигнала (0–20 мА постоянного тока) в пропорциональное давление сжатого воздуха (20–100 кПа). Он обеспечивает надежную связь между электронными системами управления и пневматическими исполнительными механизмами в промышленной автоматике.
Преобразователь ЭП-2311 является ключевым элементом в системах промышленной автоматизации, где требуется преобразование электрического сигнала от контроллера (ПЛК) в пневматический сигнал для управления клапанами, приводами и другими пневматическими устройствами. Основное назначение — интерфейс между электронными системами и пневмоприводами. Он решает задачи точного позиционирования, регулирования давления и управления технологическими процессами в режиме реального времени. При выборе преобразователя ЭП-2311 преимущественное внимание уделяется его классу точности (1,0% для данной модели), надежности и возможности работы в различных климатических условиях. От аналогов он отличается проверенной конструкцией, основанной на методе силовой компенсации, что обеспечивает высокую стабильность выходного сигнала и длительный срок службы в условиях вибрации и перепадов температуры. Решив купить преобразователь ЭП-2311, вы получаете устройство с унифицированными входными и выходными сигналами, что упрощает его интеграцию в существующие АСУ ТП.
Ключевые технические особенности преобразователя ЭП-2311 включают широкий диапазон входных токовых сигналов, выходное давление 20–100 кПа и номинальное давление питания 140 кПа. Его конструкция обеспечивает надежную работу даже в условиях нестабильного качества сжатого воздуха при использовании рекомендованного оборудования подготовки воздуха, такого как фильтр-стабилизатор.
Если бы электронные контроллеры и пневматические приводы говорили на разных языках, то преобразователь ЭП-2311 был бы безупречным синхронным переводчиком. Он точно «слушает» тихий шёпот тока (0–20 мА) и громко, уверенно «объявляет» его на языке сжатого воздуха (20–100 кПа), обеспечивая идеальное взаимопонимание между «умной» электроникой и «сильной» механикой в промышленном цеху.
| Параметр | Значение для ЭП-2311 |
|---|---|
| Входной сигнал | 0–20 мА постоянного тока |
| Класс точности (основная погрешность) | 1,0 % |
| Исполнение по устойчивости к окружающей среде | Обыкновенное |
| Климатическое исполнение и категория размещения | УХЛ4.2 |
| Выходной сигнал | 20–100 кПа (0,2–1,0 кгс/см²) |
| Номинальное давление воздуха питания | 140 кПа |
| Расход воздуха питания (установившийся режим) | не более 2 л/мин. |
| Входное сопротивление (при 20±5 °C) | не более 130 Ом |
| Диапазон рабочих температур | от +5°C до +60°C |
| Относительная влажность воздуха | до 80 % (до 98% для тропического исполнения) |
| Масса (для данного исполнения) | около 1,0 кг |
| Тип подключения (электрическое) | Клеммная колодка |
| Тип подключения (пневматическое) | Штуцерное соединение (например, по ГОСТ 25165-82) |
Принцип действия преобразователя ЭП-2311 основан на методе силовой компенсации, который обеспечивает высокую точность и стабильность преобразования. Входной электрический ток (0–20 мА) проходит через катушку, помещенную в поле постоянного магнита. Возникающая электромагнитная сила создаёт вращающий момент на рычаге. Этот момент компенсируется усилием, развиваемым сильфоном обратной связи, на который подается выходное давление преобразователя.
Равновесие системы поддерживается чувствительным пневматическим элементом — системой «сопло-заслонка». Любое отклонение входного тока приводит к микроскопическому смещению заслонки относительно сопла, изменяя давление в управляющей камере пневмоусилителя. Это давление через сильфон обратной связи воздействует на рычаг, возвращая систему в состояние равновесия. Таким образом, каждый уровень входного тока однозначно соответствует определённому значению выходного давления воздуха. Настройка начального уровня (нуля) выходного сигнала производится регулировочным винтом.
Типичная ошибка при эксплуатации преобразователей ЭП, включая модель ЭП-2311, — это подключение к сети сжатого воздуха без его предварительной подготовки. Даже небольшие примеси масла, воды и частиц пыли в воздухе быстро выводят из строя чувствительную систему «сопло-заслонка» и рабочую полость пневмоусилителя, что приводит к погрешностям, нестабильности и поломкам. Для подготовки воздуха питания преобразователей ЭП настоятельно рекомендуется использовать фильтр-стабилизатор давления воздуха (ФСДВ). Это простое правило значительно продлевает ресурс устройства и обеспечивает точность преобразования сигнала на протяжении всего срока службы.
Преобразователь ЭП-2311 в исполнении УХЛ4.2 рассчитан на работу в диапазоне температур окружающей среды от +5°C до +60°C. Существуют также модификации (например, серии ЭП-0020), способные работать при температурах до -50°C. Качество и чистота подаваемого сжатого воздуха являются критически важными факторами для срока службы. Использование качественных фильтров-осушителей и регулярное техническое обслуживание позволяют достичь ресурса в несколько десятков тысяч часов непрерывной работы.
Температура также влияет на входное сопротивление и механические свойства элементов. При соблюдении рекомендованных условий эксплуатации (включая температурный режим и качество рабочей среды) преобразователь ЭП-2311 демонстрирует высокую надёжность и длительный срок службы. На ресурс положительно влияет также стабильность напряжения питания входной цепи.
Преобразователи ЭП-2311 находят широкое применение в отраслях, где требуется точное управление пневматическими процессами на основании электрических сигналов. В машиностроении и автомобильной промышленности они используются в системах автоматизации сборочных линий, позиционирования и зажима деталей. В нефтегазовой отрасли и химической промышленности преобразователь ЭП-2311 задействован в системах регулирования технологических параметров (давления, уровня, расхода) на опасных производствах.
В металлообработке и деревообработке устройство управляет пневмоцилиндрами в станках с ЧПУ. В текстильной промышленности обеспечивает точность натяжения материалов. В строительстве и ЖКХ он может использоваться в системах управления задвижками, вентиляцией и отоплением. Таким образом, купить преобразователь ЭП-2311 — это обеспечить надёжную связь между электроникой и пневматикой в самых разных технологических процессах.
Преобразователь ЭП-2311 легко интегрируется в концепции Industry 4.0 и цифрового производства. Он может выступать в качестве интерфейсного устройства между ПЛК (программируемыми логическими контроллерами) и пневматическими манипуляторами коллаборативных роботов (коботов). В рамках IoT-систем (Интернета вещей) данные о расходе воздуха и давлении, которые косвенно характеризуют работу преобразователя, могут передаваться для мониторинга состояния оборудования, предиктивной диагностики и оптимизации энергопотребления. Это превращает простой преобразователь сигнала в элемент «умной» цифровой сети управления производством.
Для продления срока службы преобразователя ЭП-2311 необходимо соблюдать правила эксплуатации: обеспечить чистоту и стабильность давления питающего воздуха, защитить устройство от вибраций и механических повреждений, а также соблюдать рабочий температурный диапазон. Регламентное обслуживание включает в себя визуальный осмотр, проверку герметичности соединений и контроль входного/выходного сигналов.
Наиболее подвержены износу чувствительные элементы системы «сопло-заслонка», уплотнительные кольца и мембраны сильфона. Своевременная замена этих деталей в рамках планового обслуживания позволяет избежать внезапных отказов. При появлении признаков нестабильности выходного сигнала или повышенной погрешности рекомендуется проверить чистоту воздушных каналов и состояние уплотнений.
Для обеспечения бесперебойной работы преобразователя ЭП-2311 рекомендуется иметь в наличии ремонтный комплект (ЗИП). Типовой состав комплекта включает быстроизнашиваемые и ответственные детали: комплект уплотнительных колец и прокладок (включая прокладки для защиты от пыли и влаги), заслонку и сопло в сборе или по отдельности, сильфон обратной связи (демпфер), а также необходимый крепёж (винты, шайбы). Эти элементы обеспечивают возможность оперативного восстановления работоспособности устройства на месте. Заказать оригинальный ремонтный комплект для поставленного преобразователя можно у поставщика.
На рынке представлены различные аналоги преобразователя ЭП-2311, отличающиеся характеристиками и исполнением. Среди них можно выделить: преобразователи ЭП-2211 с классом точности 0,5% для задач повышенной точности; преобразователи ЭП-3211 для входного сигнала 4–20 мА; пылеводозащищённые исполнения (например, ЭП-2324) для эксплуатации в условиях повышенной запылённости и влажности; коррозионностойкие модификации (например, ЭП-2334) для агрессивных сред; а также модульные исполнения (например, ЭП-2341) для компактного монтажа на DIN-рейку. Выбор зависит от требований к точности, степени защиты и условий монтажа.
| Элемент кода | Значение |
|---|---|
| ЭП | Наименование изделия: Электропневматический преобразователь. |
| 2 | Код входного сигнала: 2 - 0–20 мА. |
| 3 | Исполнение по устойчивости к окружающей среде: 3 - обыкновенное. |
| 1 | Класс точности: 1 - соответствует 1,0%. |
| 1 | Климатическое исполнение и категория размещения: 1 - УХЛ4.2. |
Применение преобразователя ЭП-2311 в системах автоматизации позволяет достичь значительных экономических преимуществ. Точное преобразование сигнала снижает потери энергии на приводы, оптимизирует циклы работы оборудования, что напрямую ведет к сокращению энергопотребления. Высокая надежность устройства минимизирует простои производства из-за отказов средств автоматизации. Длительный ресурс и возможность ремонта снижают совокупную стоимость владения (Total Cost of Ownership). Интеграция преобразователя ЭП-2311 в технологическую линию повышает её общую эффективность и окупаемость (ROI) за счет стабильности и точности управления процессами.
Типовой преобразователь ЭП-2311 имеет компактные габариты, позволяющие установку в стандартные шкафы управления или на монтажные панели. Его корпус (серии ЭП-хх1х, ЭП-хх2х, ЭП-хх3х) включает литое основание с крепёжными отверстиями для установки на стену, трубу или щит. Электрическое подключение осуществляется через клеммную колодку, а пневматические соединения — через резьбовые штуцеры (например, типа 00-02-2 по ГОСТ 25165-82), расположенные на основании.
При монтаже в ограниченном пространстве также доступны модульные исполнения (ЭП-хх4х), предназначенные для установки на DIN-рейку, что экономит место и упрощает компоновку шкафов автоматики.
Модель ЭП-2311 — стандартный электропневматический преобразователь с входным сигналом 0–20 мА, классом точности 1,0%, обыкновенным исполнением и климатическим исполнением УХЛ4.2.
Модель ЭП-2312 — аналогичный преобразователь ЭП-2311, но в экспортном исполнении (УХЛ4.2 экспортное).
Модель ЭП-2313 — аналогичный преобразователь ЭП-2311, но в тропическом исполнении (04.2), рассчитанный на работу при высокой влажности.
Преобразователь ЭП-2311 адаптирован для эксплуатации в суровых условиях России и стран СНГ. Он рассчитан на широкий температурный диапазон и устойчив к его резким перепадам. Конструкция устройства совместима с отечественными системами подготовки сжатого воздуха и соответствует распространённым стандартам подключения. Устойчивость к вибрациям и нестабильности качества электроснабжения делает его надежным звеном в промышленных системах управления. Это оборудование готово к длительной эксплуатации на объектах ЖКХ, в производственных цехах металлургических, химических и машиностроительных предприятий по всей территории России и СНГ.
Специальные модификации преобразователей серии ЭП (например, ЭП-0020) способны надежно функционировать при экстремально низких температурах до -50°C, что делает их незаменимыми для северных регионов и объектов открытого размещения. Устройства в пылеводозащищённом и коррозионностойком исполнениях выдерживают воздействие агрессивных сред, высокой влажности и запыленности. Герметичная конструкция и стойкие материалы позволяют проводить диагностику и мелкий ремонт в полевых условиях, минимизируя простой критичного оборудования.
Теоретически, преобразователь ЭП-2311 мог бы работать в условиях другой планеты, например, Марса или Луны, но потребовал бы серьезной модификации. Его работа основана на взаимодействии с атмосферным воздухом, поэтому для внеземной эксплуатации потребовалась бы замкнутая система с подачей инертного рабочего газа под контролируемым давлением. Широкий температурный диапазон некоторых модификаций (-50°C...+60°C) частично перекрывает температурные условия на поверхности Марса. Основная задача — защита сверхточных элементов (сопло-заслонка) от космической пыли и обеспечение стабильного питания. Но сам принцип силовой компенсации обладает таким запасом прочности и надёжности, что мог бы лечь в основу систем управления марсианскими или лунными роверами.
Какой входной сигнал у преобразователя ЭП-2311?
Преобразователь ЭП-2311 предназначен для работы со стандартным унифицированным токовым сигналом постоянного тока 0–20 мА.
Какова точность преобразователя ЭП-2311?
Основная приведенная погрешность преобразователя ЭП-2311 не превышает 1,0% от диапазона выходного сигнала, что соответствует классу точности 1,0.
Какое давление питания требуется для преобразователя ЭП-2311?
Номинальное давление очищенного сжатого воздуха питания для корректной работы преобразователя составляет 140 кПа. Для подготовки воздуха необходимо использовать фильтр-стабилизатор (например, ФСДВ).
Возможна ли доставка преобразователя ЭП-2311 по России и в страны СНГ?
Да, мы осуществляем доставку по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону, а также в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан и Туркменистан.
Выбирая преобразователь ЭП-2311 у поставщика «Гидромаш», вы получаете проверенное оборудование, соответствующее техническим требованиям. Мы предлагаем возможность купить оригинальные преобразователи с гарантией производителя 12 месяцев. Наши клиенты могут рассчитывать на быструю отгрузку со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани, а также на оперативную доставку транспортными компаниями по России и в страны СНГ. Чтобы уточнить текущую цену и заказать преобразователь ЭП-2311, обратитесь к нашим менеджерам. Мы обеспечиваем техническую поддержку на всех этапах внедрения и эксплуатации оборудования бренда Гидромаш.
