| Расход | 2 |
| Вес, кг | 1,1 |

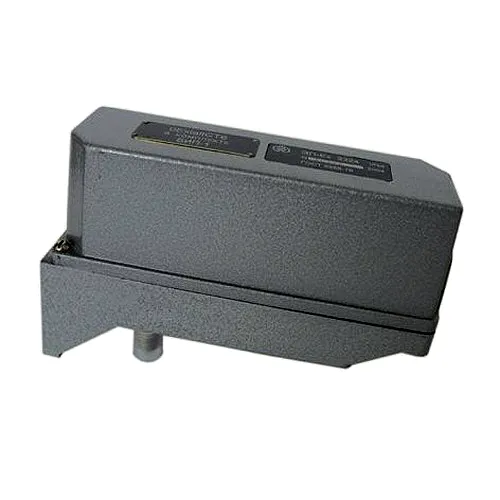

Преобразователь ЭП-2211 — это электропневматический преобразователь, предназначенный для точного преобразования унифицированного токового сигнала постоянного тока в пропорциональный пневматический сигнал давления. Устройство играет ключевую роль в системах автоматического регулирования и управления технологическими процессами, обеспечивая надёжную связь между электронными контроллерами и пневматическими исполнительными механизмами. Основные преимущества преобразователя ЭП-2211 — высокая точность (класс 0,5), надёжность, стабильность выходного сигнала и адаптация к сложным промышленным условиям.
Преобразователь ЭП-2211 — это важнейший узел в контурах управления современных промышленных установок. Его основное назначение — преобразование входного электрического сигнала (постоянный ток 0–20 мА) в выходной пневматический сигнал (давление 20–100 кПа). Это позволяет управлять пневмоцилиндрами, заслонками, клапанами и другими исполнительными устройствами на основе команд от ПЛК, регуляторов или систем SCADA.
Применение преобразователя ЭП-2211 особенно востребовано там, где требуется безопасное и взрывозащищённое управление в агрессивных средах, ведь пневматические системы не искрят. Устройство отличается от простых преобразователей высокой точностью и стабильностью, что достигается за счёт принципа силовой компенсации и качественной обратной связи через сильфон. Ключевыми техническими особенностями преобразователя ЭП-2211 являются рабочий диапазон входного сигнала, выходное давление, номинальное давление питания 140 кПа и низкий расход воздуха (не более 2 л/мин).
Выбирая преобразователь ЭП-2211, вы получаете прибор, проверенный временем и адаптированный к российским условиям эксплуатации. Его использование упрощает модернизацию систем автоматизации, повышает точность регулирования и снижает общие эксплуатационные расходы.
Работа преобразователя ЭП-2211 похожа на работу переводчика-синхрониста на важных переговорах: он мгновенно и без искажений переводит тихий шёпот электрических сигналов (0-20 мА) в громкую и чёткую команду на языке пневматики (20-100 кПа), чтобы все механизмы в цехе действовали слаженно. И делает это с ювелирной точностью, не допустив ни малейшей ошибки в «формулировке» давления.
| Параметр | Значение для ЭП-2211 |
|---|---|
| Тип устройства | Электропневматический преобразователь |
| Входной сигнал | Постоянный ток, 0–20 мА |
| Класс точности | 0,5 |
| Выходной сигнал | Пневматический, 20–100 кПа |
| Номинальное давление питания | 140 кПа |
| Расход воздуха (макс.) | 2 л/мин |
| Исполнение по устойчивости | Обыкновенное |
| Климатическое исполнение | УХЛ4.2 |
| Рабочая температура | от +5°С до +60°С |
| Входное сопротивление (<=20°C) | Не более 130 Ом |
| Масса (не более) | 1,1 кг |
Принцип действия преобразователя ЭП-2211 основан на методе силовой компенсации, обеспечивающем высокую линейность и точность преобразования. Входной токовый сигнал подаётся на подвижную катушку, расположенную в поле постоянного магнита. Возникающая при этом электромагнитная сила пропорциональна величине тока и создаёт вращающий момент на рычаге.
Этот момент нарушает равновесие системы «сопло-заслонка», которая является чувствительным элементом пневматического усилителя. Изменение зазора между заслонкой и соплом приводит к изменению давления в управляющей камере усилителя. Выходное давление усилителя через сильфон обратной связи создаёт компенсирующее усилие на том же рычаге, возвращая систему в состояние равновесия. Таким образом, каждому значению входного тока соответствует строго определённое значение выходного давления.
Стабильность работы преобразователя ЭП-2211 обеспечивается именно этой глубокой обратной связью, которая минимизирует влияние внешних возмущений, таких как колебания давления питания или температурные изменения. Для точной настройки предусмотрен регулировочный винт «нуля» и шунт для калибровки диапазона.
Самая частая ошибка при эксплуатации преобразователя ЭП-2211 — это подача неочищенного или влажного сжатого воздуха. Частицы пыли, капли воды и масляный аэрозоль быстро засоряют тонкое сопло и каналы усилителя, вызывают коррозию и приводят к неустойчивой работе или полному отказу. Обязательно используйте фильтр-осушитель (например, ФСДВ) на линии питания, это в разы продлит жизнь вашему преобразователю.
Преобразователь ЭП-2211 в исполнении УХЛ4.2 рассчитан на работу в диапазоне температур окружающей среды от +5°С до +60°С. Диапазон может быть расширен для других модификаций (например, до –50°С). Соблюдение температурного режима критически важно для обеспечения заявленной точности и длительного ресурса, так как влияет на механические свойства материалов и вязкостные характеристики демпфирующей жидкости.
Качество рабочей среды (сжатого воздуха) — второй ключевой фактор, определяющий срок службы. Использование чистого, осушенного и обезжиренного воздуха предотвращает загрязнение и износ прецизионных элементов — сопла, заслонки, клапана усилителя. При соблюдении условий эксплуатации, регулярном обслуживании и использовании качественных расходных материалов типовой срок службы преобразователя ЭП-2211 составляет 10 и более лет.
Преобразователь ЭП-2211 находит широкое применение в отраслях, где требуется точное и надёжное управление пневматическими приводами на основе электрических сигналов. В машиностроении и автомобильной промышленности его используют в системах управления зажимными устройствами, податчиками, манипуляторами. В нефтегазовой отрасли и химической промышленности преобразователь ЭП-2211 востребован для управления регулирующими клапанами на технологических линиях, где важна взрывобезопасность.
В металлообработке и деревообработке прибор управляет позиционированием инструментов, зажимом заготовок. В текстильной промышленности — регулирует натяжение материалов. В сфере строительства и ЖКХ преобразователь ЭП-2211 может использоваться в системах автоматического регулирования теплоснабжения, вентиляции и кондиционирования для управления заслонками и клапанами. В горнодобывающей промышленности он обеспечивает работу систем пневмоуправления в условиях запылённости.
Преобразователь ЭП-2211 легко интегрируется в концепцию Industry 4.0. Оснащённый стандартными токовыми интерфейсами (0-20 мА, 4-20 мА), он подключается к любым современным ПЛК. Через системы SCADA возможен удалённый мониторинг его косвенных параметров (стабильность выходного сигнала, потребление воздуха), что является элементом предиктивной аналитики. В гибких автоматизированных ячейках преобразователь ЭП-2211 может получать команды от коботов (коллаборативных роботов), оперативно переводя их цифровые решения в физическое воздействие на пневматические захваты или позиционеры.
Для продления срока службы преобразователя ЭП-2211 необходимо соблюдать простые правила. Первое — обеспечить чистоту и требуемые параметры питающего воздуха (давление, влажность). Второе — периодически, в соответствии с регламентом, проверять и, при необходимости, выполнять калибровку «нуля» и диапазона с помощью штатных регулировочных органов. Третье — визуально контролировать целостность корпуса, крышек и состояние уплотнений.
Наиболее подвержены износу или загрязнению элементы пневматического тракта: сопло, заслонка, клапан усилителя, а также резинотехнические изделия (уплотнительные прокладки). Регламентное обслуживание, как правило, включает их чистку или замену. При грамотной эксплуатации необходимость в капитальном ремонте возникает крайне редко.
Для оперативного восстановления работоспособности преобразователя ЭП-2211 рекомендуется иметь ремонтный комплект (ЗИП). В его состав, как правило, входят наиболее уязвимые и изнашиваемые детали: комплект уплотнительных прокладок и колец (РТИ) для корпуса и штуцеров, запасное сопло, заслонка, а в некоторых случаях — демпфирующая жидкость для жидкостного демпфера. Возможен заказ оригинальных ремкомплектов для преобразователя ЭП-2211 от производителя.
На рынке представлены различные исполнения и аналоги преобразователя ЭП-2211, различающиеся по параметрам:
1. Модель ЭП-1211 — для входного сигнала 0–5 мА, класс точности 0,5.
2. Модель ЭП-3211 — для входного сигнала 4–20 мА, класс точности 0,5.
3. Модель ЭП-2311 — для сигнала 0–20 мА, но с классом точности 1,0.
4. Модель ЭП-2212 — пылеводозащищённое исполнение для сигнала 0–20 мА.
5. Модель ЭП-2241 — модульное исполнение для сигнала 0–20 мА.
| Элемент кода | Значение для ЭП-2211 |
|---|---|
| ЭП | Электропневматический преобразователь |
| 2 (первая цифра) | Код входного сигнала: 0-20 мА |
| 2 (вторая цифра) | Класс точности: 0,5 |
| 1 (третья цифра) | Исполнение по устойчивости: Обыкновенное |
| 1 (четвёртая цифра) | Климатическое исполнение: УХЛ4.2 |
Инвестиция в качественный преобразователь ЭП-2211 быстро окупается. Высокая точность и стабильность его работы напрямую снижают брак в производстве и уменьшают простои дорогостоящего оборудования из-за сбоев в системе управления. Низкий расход воздуха (всего 2 л/мин) снижает нагрузку на компрессорное хозяйство и экономит энергию. Долгий срок службы и ремонтопригодность устройства сокращают затраты на закупку новой техники. В итоге, применение преобразователя ЭП-2211 ведёт к повышению общей эффективности производства и улучшению показателя ROI (окупаемости инвестиций).
Преобразователь ЭП-2211 имеет компактные габариты, удобные для монтажа на щитах, стенах или трубах с использованием штатных монтажных частей. Типовая конфигурация включает штуцерное соединение для подключения пневмолиний, соответствующее ГОСТ 25165-82 (например, тип 00-02-2). Для подключения электрического сигнала предусмотрена клеммная колодка, размещённая на корпусе прибора. Патрубок для ввода кабеля обеспечивает удобное и герметичное подключение.
Модель ЭП-2211 — электропневматический преобразователь, вход 0-20 мА, класс точности 0,5, обыкновенное исполнение, климатическое УХЛ4.2.
Модель ЭП-2312 — преобразователь для сигнала 0-20 мА, класс точности 1,0, обыкновенное исполнение, УХЛ4.2 (экспортное).
Модель ЭП-2242 — преобразователь для сигнала 0-20 мА, класс точности 0,5, модульное исполнение, климатическое УХЛ4.2 (экспортное).
Преобразователь ЭП-2211 изначально проектировался с учётом специфики российской промышленности. Он способен работать в широком диапазоне температур, характерном для большинства регионов России и стран СНГ. Его конструкция устойчива к возможным перепадам напряжения в промышленных сетях, а требования к качеству сжатого воздуха совместимы с характеристиками отечественных систем подготовки воздуха и масел. Прибор полностью готов к эксплуатации на объектах ЖКХ, в цехах металлургических и машиностроительных заводов, демонстрируя высокую надёжность даже в условиях нестабильного электроснабжения.
Хотя базовая модель ЭП-2211 (УХЛ4.2) рассчитана на умеренный климат, в линейке преобразователей ЭП существуют исполнения для работы в экстремальных условиях. Специальные модификации способны функционировать при температурах до –50°С, что актуально для северных регионов, либо в тропическом климате с высокой влажностью. Все исполнения совместимы с очищенным воздухом, подготовленным по отечественным стандартам. Конструкция приборов позволяет проводить элементарную диагностику и регулировку в полевых условиях силами обученного персонала.
Если бы потребовалось управлять пневматическим манипулятором марсохода, преобразователь ЭП-2211 мог бы стать кандидатом на эту роль. Его принцип действия не зависит от силы тяжести, а герметичный корпус некоторых исполнений потенциально способен защитить внутренности от марсианской пыли и вакуума. Конечно, пришлось бы решить вопросы с рабочим телом (воздух — не лучший вариант для Марса) и температурным режимом (ночные -70°C — серьёзное испытание). Однако сама точность, надёжность и принцип силовой компенсации, реализованный в преобразователе ЭП-2211, демонстрируют тот запас прочности и инженерной продуманности, который ценится в любых, даже самых суровых условиях.
Какой входной сигнал у преобразователя ЭП-2211?
Преобразователь ЭП-2211 предназначен для работы с унифицированным сигналом постоянного тока 0–20 мА.
Какое выходное давление формирует преобразователь ЭП-2211?
Устройство формирует пропорциональный пневматический выходной сигнал в стандартном диапазоне 20–100 кПа (0,2–1,0 кгс/см²).
Требуется ли для работы преобразователя ЭП-2211 подготовленный воздух?
Да, обязательно. Для стабильной и долговечной работы необходим очищенный, осушенный сжатый воздух с давлением питания 140 кПа. Рекомендуется использовать фильтр-влагоотделитель.
Как организована доставка преобразователя ЭП-2211?
Мы осуществляем доставку по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города) и в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Заказывая преобразователь ЭП-2211 у нас, вы покупаете оригинальное оборудование от проверенного производителя с гарантией 12 месяцев. Мы предлагаем конкурентную цену и обеспечиваем возможность быстрой отгрузки со складов в ключевых логистических центрах: Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наша служба доставки оперативно доставит заказ в любой регион России и страны СНГ. Чтобы купить преобразователь ЭП-2211 или получить консультацию, достаточно связаться с нашими менеджерами. Доверяйте надёжности бренда Гидромаш.
