| Расход | 2 |
| Вес, кг | 1,2 |

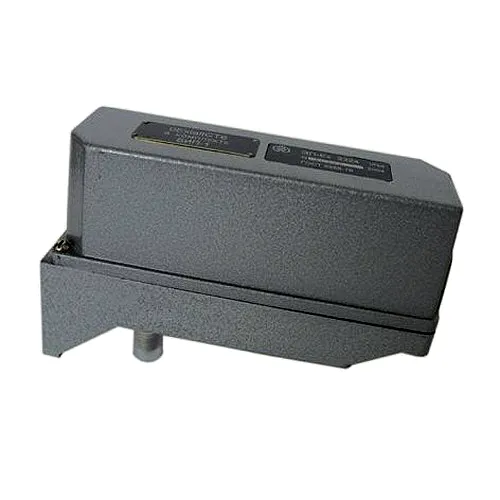

Преобразователь ЭП-1324 — это электропневматический преобразователь, который преобразует унифицированный сигнал постоянного тока в пропорциональный пневматический сигнал давления. Устройство обеспечивает точное и надежное управление пневматическими приводами в системах промышленной автоматизации. Купить преобразователь ЭП-1324 рекомендуется для модернизации или создания контуров управления с высокими требованиями к точности.
Преобразователь ЭП-1324 относится к классу приборов для преобразования электрических сигналов в пневматические. Он предназначен для работы в системах автоматического регулирования и управления, где требуется преобразование стандартного сигнала постоянного тока (0-5 мА, 0-20 мА или 4-20 мА) в унифицированный пневматический сигнал 20-100 кПа. Преобразователь ЭП-1324 находит применение в различных отраслях промышленности, где используется пневмоавтоматика.
Основное назначение преобразователя ЭП-1324 — обеспечение интерфейса между электронными системами управления (контроллерами, ПЛК) и пневматическими исполнительными механизмами (пневмоцилиндрами, клапанами, регуляторами). Благодаря высокой точности и надежности, преобразователь ЭП-1324 позволяет создавать гибридные системы, сочетающие преимущества электрического контроля и пневматического привода.
Ключевыми особенностями преобразователя ЭП-1324 являются: пылеводозащищенное исполнение корпуса, что позволяет эксплуатировать его в условиях запыленности и повышенной влажности; класс точности 1.0%, обеспечивающий высокую точность преобразования; широкий диапазон рабочих температур. Преобразователь ЭП-1324 отличается простотой монтажа и настройки, что сокращает время ввода в эксплуатацию.
При выборе преобразователя ЭП-1324 важно учитывать соответствие входного сигнала вашей системе управления, а также требования к климатическому исполнению. Преобразователь ЭП-1324 поставляется в исполнении У1, что предназначено для умеренного климата, но может работать и в более широком диапазоне условий.
Преобразователь ЭП-1324 выступил бы идеальным переводчиком на переговорах между электроникой и пневматикой. Он не просто переводит ток в давление, а делает это с сохранением всех нюансов, словно опытный синхронист.
| Параметр | Значение для ЭП-1324 |
|---|---|
| Тип устройства | Электропневматический преобразователь |
| Входной сигнал | 0-5 мА (по умолчанию для данной модификации) |
| Выходной сигнал | 20-100 кПа (пневматический) |
| Давление питания | 140 кПа |
| Расход воздуха | не более 2 л/мин |
| Класс точности (основная погрешность) | 1.0% |
| Исполнение по устойчивости к среде | Пылеводозащищенное |
| Климатическое исполнение | У1 |
| Диапазон рабочих температур | от -50°C до +60°C |
| Входное сопротивление | 610 Ом (для сигнала 0-5 мА) |
| Присоединительные размеры | Штуцерное соединение по ГОСТ 25165-82 |
| Масса | около 1.2 кг |
| Материал корпуса | Алюминиевый сплав |
Принцип действия преобразователя ЭП-1324 основан на методе силовой компенсации. Входной электрический сигнал постоянного тока протекает через катушку, которая расположена в поле постоянного магнита. Возникающая сила приводит в движение рычаг, соединенный с заслонкой. Заслонка перекрывает сопло, через которое подается воздух под давлением.
Изменение зазора между заслонкой и соплом приводит к изменению давления в управляющей камере усилителя. Выходное давление через сильфон обратной связи воздействует на рычаг, компенсируя усилие от катушки. Таким образом, устанавливается равновесие, и выходное давление становится пропорционально входному току.
Настройка нуля преобразователя ЭП-1324 осуществляется с помощью регулировочного винт а, а шунт позволяет точно настроить диапазон преобразования. Такая конструкция обеспечивает высокую линейность и стабильность характеристики преобразования.
Самая распространенная ошибка — подключение преобразователя ЭП-1324 к воздушной сети без фильтра-осушителя. Частицы влаги и грязи быстро выводят из строя точную механику сопла и заслонки. Всегда используйте фильтр-стабилизатор давления воздуха (ФСДВ) для подготовки воздуха.
Преобразователь ЭП-1324 рассчитан на работу в широком диапазоне температур окружающей среды: от -50°C до +60°C. При эксплуатации в условиях крайних температур рекомендуется учитывать изменение характеристик материалов и возможное влияние на точность.
Срок службы преобразователя ЭП-1324 при правильной эксплуатации и регулярном обслуживании может достигать 10 лет и более. На ресурс устройства существенно влияет качество подаваемого воздуха: наличие влаги, масла и абразивных частиц ускоряет износ сопла, заслонки и уплотнений.
Преобразователь ЭП-1324 применяется в различных отраслях промышленности, включая машиностроение, автомобильную промышленность, горнодобывающую промышленность, нефтегазовую отрасль, металлообработку, деревообработку, химическую промышленность, текстильную промышленность, строительство и ЖКХ. В этих отраслях преобразователь ЭП-1324 используется для управления пневматическими приводами станков, конвейеров, смесителей, задвижек, регуляторов давления и других устройств. Например, в автомобильной промышленности преобразователь ЭП-1324 может управлять пневмоподвеской или тормозными системами в испытательных стендах, а в ЖКХ — регулировать давление в системах вентиляции и кондиционирования.
Преобразователь ЭП-1324 может быть интегрирован в концепцию Industry 4.0. Подключение к ПЛК и системам IoT позволяет осуществлять удаленный мониторинг и управление, собирать данные для предиктивной аналитики. В сочетании с коботами (коллаборативными роботами) преобразователь ЭП-1324 обеспечивает точное позиционирование и силовое воздействие в гибких производственных ячейках.
Для продления срока службы преобразователя ЭП-1324 рекомендуется проводить регулярный осмотр и очистку воздушных фильтров, проверять герметичность соединений. Раз в год желательно выполнять калибровку для поддержания точности.
Быстрее всего изнашиваются элементы, контактирующие с воздухом: сопло, заслонка, уплотнительные кольца. При снижении точности или появлении нестабильности выходного сигнала в первую очередь проверяют эти узлы.
Ремонтный комплект для преобразователя ЭП-1324 может включать: уплотнительные прокладки, заслонку, сопло, сильфон обратной связи, пружины, крепежные элементы. Оригинальные запасные части и ЗИП можно заказать у поставщика для обеспечения корректного ремонта.
К аналогам преобразователя ЭП-1324 можно отнести другие модели преобразователей со схожими характеристиками:
1. Преобразователь с входным сигналом 4-20 мА и классом точности 0.5%.
2. Электропневматический преобразователь модульного исполнения для монтажа на DIN-рейку.
3. Преобразователь с коррозионностойким исполнением для агрессивных сред.
4. Преобразователь с расширенным температурным диапазоном от -60°C до +80°C.
5. Преобразователь с цифровым интерфейсом для подключения к сети Fieldbus.
| Позиция в коде | Значение для ЭП-1324 |
|---|---|
| ЭП | Электропневматический преобразователь |
| 1 (первая цифра) | Код входного сигнала: 0-5 мА |
| 3 (вторая цифра) | Класс точности: 1.0% |
| 2 (третья цифра) | Исполнение: пылеводозащищенное |
| 4 (четвертая цифра) | Климатическое исполнение: У1 |
Использование преобразователя ЭП-1324 позволяет снизить простои оборудования за счет высокой надежности и точности управления. Точное преобразование сигналов минимизирует потери энергии в пневматических системах. Длительный срок службы и возможность ремонта повышают окупаемость инвестиций (ROI) в автоматизацию.
Корпус преобразователя ЭП-1324 имеет компактные размеры, удобные для монтажа в ограниченном пространстве. Типичные габариты: высота около 150 мм, ширина 100 мм, глубина 80 мм (уточняйте при заказе). Присоединение воздушных линий осуществляется через штуцеры с резьбой по ГОСТ 25165-82. Электрическое подключение выполняется через клеммную колодку.
Модель ЭП-1324 — преобразователь с входным сигналом 0-5 мА, классом точности 1.0%, пылеводозащищенным исполнением и климатическим исполнением У1.
Модель ЭП-2324 — преобразователь с входным сигналом 0-20 мА, классом точности 1.0%, пылеводозащищенным исполнением.
Модель ЭП-3324 — преобразователь с входным сигналом 4-20 мА, классом точности 1.0%, пылеводозащищенным исполнением.
Преобразователь ЭП-1324 адаптирован для работы в условиях России и стран СНГ: широкий температурный диапазон позволяет эксплуатировать его в сибирские морозы и летнюю жару. Совместим с отечественными системами подготовки воздуха и маслами по ГОСТ. Устойчив к нестабильностям в электросети и готов к работе на промышленных объектах и в ЖКХ.
Преобразователь ЭП-1324 способен работать при температурах до –50°C и выше +60°C, что делает его пригодным для использования в неотапливаемых цехах или на открытых площадках. Совместимость с отечественными рабочими жидкостями (маслами) по ГОСТ обеспечивает надежную работу в условиях, когда импортные аналоги могут выйти из строя. Конструкция позволяет проводить простую диагностику и замену изношенных деталей даже в полевых условиях.
Теоретически, преобразователь ЭП-1324 мог бы работать на Марсе или Луне, если бы обеспечилось необходимое давление воздуха питания и температурный режим в пределах его паспортного диапазона. Его герметичный корпус и устойчивость к вибрациям говорят о высоком запасе прочности, который пригодился бы в экстремальных внеземных условиях.
Какой входной сигнал у преобразователя ЭП-1324?
Преобразователь ЭП-1324 предназначен для входного сигнала 0-5 мА постоянного тока. Также доступны модификации с другими сигналами.
Какое давление питания требуется для преобразователя ЭП-1324?
Номинальное давление воздуха питания для преобразователя ЭП-1324 составляет 140 кПа. Рекомендуется использовать фильтр-стабилизатор.
Как осуществляется доставка преобразователя ЭП-1324?
Доставка преобразователя ЭП-1324 возможна по всей России и странам СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Возможна отгрузка со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону.
Есть ли гарантия на преобразователь ЭП-1324?
Да, на преобразователь ЭП-1324 предоставляется гарантия 12 месяцев от производителя.
Выбирая преобразователь ЭП-1324 от Гидромаш, вы получаете оригинальное оборудование с гарантией 12 месяцев. Мы обеспечиваем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Быстрая доставка по России и странам СНГ позволяет минимизировать время ожидания. Купить преобразователь ЭП-1324 по конкурентной цене можно, оформив заказ на нашем сайте или по телефону. Наши менеджеры помогут с выбором и проконсультируют по техническим вопросам.
