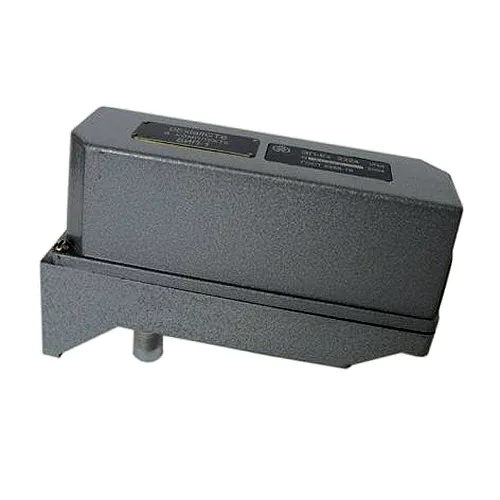

Преобразователь ЭП-1212 — это электропневматический преобразователь сигнала, предназначенный для точного преобразования унифицированного электрического сигнала постоянного тока в пропорциональный пневматический сигнал давления. Устройство обеспечивает надежную работу в контурах автоматического регулирования и широко применяется в различных отраслях промышленности.
Преобразователь ЭП-1212 служит ключевым элементом в системах автоматизации технологических процессов (АСУ ТП), где требуется преобразование электрических управляющих сигналов от контроллеров или систем управления в пневматические сигналы для приведения в действие исполнительных механизмов, таких как пневмоцилиндры, клапаны и заслонки. Основная задача данного преобразователя ЭП-1212 — обеспечить точное и линейное преобразование входного токового сигнала 0–5 мА в выходное давление в диапазоне 20–100 кПа.
Отличительной особенностью преобразователя ЭП-1212 является высокая надежность и класс точности 0,5%, что позволяет использовать его в ответственных контурах управления. При выборе аналогов стоит обращать внимание на рабочие параметры: давление питания, расход воздуха и тип подключения. Технические характеристики преобразователя ЭП-1212 делают его совместимым с большинством отечественных и зарубежных систем управления.
Преобразователь ЭП-1212 функционирует по методу силовой компенсации, что гарантирует минимальную погрешность и высокую стабильность выходного сигнала даже при изменении условий эксплуатации. Для корректной работы устройства требуется подготовленный сжатый воздух с номинальным давлением 140 кПа. Цена на преобразователь ЭП-1212 формируется с учетом его высоких метрологических характеристик и надежности.
Если представить систему автоматизации как организм, то контроллер — это его мозг, а пневмоприводы — мышцы. Преобразователь ЭП-1212 в этой аналогии выступает в роли идеального переводчика, который без искажений доносит команды «мозга» до «мускулов». Купить такой точный «переводчик» — значит обеспечить слаженную работу всей системы.
| Параметр | Значение для модели ЭП-1212 |
|---|---|
| Наименование модели | Преобразователь ЭП-1212 |
| Входной сигнал | 0–5 мА, постоянный ток |
| Класс точности (основная погрешность) | 0,5% |
| Исполнение по устойчивости к окружающей среде | Обыкновенное |
| Климатическое исполнение и категория размещения | УХЛ4.2 |
| Входное сопротивление, не более | 610 Ом (при +20±5°C) |
| Выходной сигнал (давление) | 20–100 кПа |
| Давление питания сжатым воздухом | 140 кПа (номинальное) |
| Расход воздуха в установившемся режиме, не более | 2 л/мин |
| Тип рабочей среды | Осушенный и очищенный воздух |
| Масса, не более | 1,0 кг |
| Тип подключения | Штуцерное по ГОСТ 25165-82, электрическое через клеммную колодку |
Принцип действия преобразователя ЭП-1212 основан на методе силовой компенсации. Входной токовый сигнал проходит через катушку, расположенную в поле постоянного магнита. Возникающая при этом электромагнитная сила пропорциональна величине тока и создает момент на рычаге. Пневматическая система «сопло-заслонка» реагирует на движение рычага, изменяя давление в управляющей камере усилителя.
Сигнал обратной связи, поступающий через сильфон, компенсирует момент от катушки, восстанавливая равновесие системы. В результате формируется строго пропорциональная зависимость между входным током и выходным давлением. Именно этот принцип обеспечивает высокую точность и линейность характеристики преобразователя ЭП-1212.
Настройка нуля преобразователя ЭП-1212 осуществляется регулировочным винтом, а для калибровки диапазона используется шунт. Правильная настройка и эксплуатация в рамках заданных параметров по давлению и расходу воздуха являются залогом долговременной и стабильной работы устройства.
Типичная ошибка, ведущая к выходу преобразователя ЭП-1212 из строя — подача неочищенного и неосушенного сжатого воздуха. Влага и механические примеси быстро выводят из строя прецизионную систему сопло-заслонка и засоряют каналы. Обязательно используйте фильтр-влагоотделитель перед преобразователем.
Преобразователь ЭП-1212 рассчитан на работу в диапазоне температур окружающей среды от +5°C до +60°C. При условии соблюдения этого режима, отсутствия конденсата и подачи очищенного воздуха, срок службы устройства исчисляется годами.
Качество рабочей среды (воздуха) напрямую влияет на ресурс. Частицы пыли и капли влаги приводят к абразивному износу и коррозии внутренних деталей, что резко сокращает срок службы. При правильной эксплуатации, включающей своевременное обслуживание, преобразователь ЭП-1212 может проработать без замены до 10 лет и более.
Преобразователь ЭП-1212 находит широкое применение в различных отраслях промышленности: машиностроении, автомобильной промышленности, горнодобывающей промышленности, нефтегазовой отрасли, металлообработке, деревообработке, химической промышленности, текстильной промышленности, строительстве, ЖКХ. В этих сферах данное устройство используется для автоматизации процессов: управления задвижками на трубопроводах, позиционирования исполнительных механизмов в станках, регулирования подачи воздуха в технологические камеры и многих других задач.
Преобразователь ЭП-1212 идеально вписывается в концепцию Industry 4.0. Его дискретный аналоговый сигнал легко интегрируется с ПЛК (программируемыми логическими контроллерами) для построения сложных систем автоматизации. В перспективе, аналоги таких преобразователей могут использоваться в паре с коботами для точного пневматического привода манипуляторов. Диагностика состояния и предиктивный мониторинг параметров устройства возможны через IoT-платформы, что позволяет предотвращать простои на производстве.
Для продления срока службы преобразователя ЭП-1212 рекомендуется проводить периодический визуальный осмотр на предмет отсутствия внешних повреждений и утечек воздуха. Важно контролировать качество подаваемого воздуха и своевременно менять фильтры.
Наиболее подвержены износу элементы пневмочасти: уплотнительные кольца и манжеты, а также подвижные элементы рычажного механизма. При появлении признаков нестабильности выходного сигнала или повышенного расхода воздуха может потребоваться регламентное обслуживание.
Для преобразователя ЭП-1212 и его аналогов может поставляться ремонтный комплект (ЗИП), который обычно включает быстроизнашиваемые детали: набор уплотнительных колец и манжет из маслобензостойкой резины, пружины, крепежные элементы. Возможен заказ оригинальных запасных частей от производителя.
На рынке представлены различные аналоги преобразователя ЭП-1212, различающиеся по ключевым параметрам:
1. Электропневматический преобразователь с входным сигналом 4–20 мА и повышенной помехозащищенностью.
2. Преобразователь с классом точности 1,0% для менее ответственных задач.
3. Пылеводозащищенное исполнение преобразователя для эксплуатации в цехах с высокой запыленностью.
4. Модульный преобразователь для установки на DIN-рейку в шкафах управления.
5. Преобразователь с коррозионностойким покрытием корпуса для химической промышленности.
| Позиция в коде | Значение для ЭП-1212 |
|---|---|
| ЭП | Электропневматический преобразователь |
| 1 | Код входного сигнала: 0–5 мА |
| 2 | Класс точности: 0,5% |
| 1 | Исполнение по устойчивости: обыкновенное |
| 2 | Климатическое исполнение: УХЛ4.2 |
Применение надежного и точного преобразователя ЭП-1212 напрямую влияет на экономику производства. Снижение погрешности управления минимизирует брак и перерасход сырья. Высокая надежность устройства сокращает частоту ремонтов и незапланированные простои оборудования. Инвестиции в качественный преобразователь, такой как ЭП-1212, окупаются за счет роста общей эффективности и ресурса технологических линий.
Корпус преобразователя ЭП-1212 имеет компактные размеры, удобные для монтажа в ограниченном пространстве панелей или щитов управления. Для точных габаритных и присоединительных размеров рекомендуем обратиться к технической документации.
Присоединение воздушных линий осуществляется через штуцера с резьбой, соответствующие ГОСТ 25165-82. Электрическое подключение производится через винтовую клеммную колодку. Универсальные варианты крепления (на стену, трубу или щит) обеспечивают гибкость монтажа.
Модель Преобразователь ЭП-1212-УХЛ4.2 — преобразователь с входным сигналом 0–5 мА, классом точности 0,5%, обыкновенным исполнением.
Модель Преобразователь ЭП-1212 с комплектом монтажных частей — для крепления на трубе.
Преобразователь ЭП-1212 готов к работе в российских реалиях. Климатическое исполнение УХЛ4.2 позволяет ему надежно функционировать в широком диапазоне температур, характерном для большинства регионов России и стран СНГ. Устройство совместимо с отечественными системами подготовки воздуха и стандартами на пневмоаппаратуру, что обеспечивает его беспроблемную интеграцию на действующих предприятиях машиностроения, ЖКХ и других отраслей.
Для работы в условиях пониженных температур существуют модификации преобразователей (например, ЭП-0020), рассчитанные на диапазон до –50°C. Стандартная модель ЭП-1212 демонстрирует стабильность в заявленных пределах. Совместимость с качественными отечественными фильтрами и осушителями воздуха позволяет эксплуатировать устройство даже при нестабильных параметрах магистрального воздуха. В случае необходимости, ремонт и диагностика могут быть проведены силами подготовленного персонала непосредственно на объекте.
Теоретически, преобразователь ЭП-1212 мог бы работать на марсианской или лунной базе, если бы там была создана герметичная атмосфера с давлением не менее 140 кПа и подача очищенного воздуха. Его механическая компенсационная система, не зависящая от сложной электроники, обладает повышенной устойчивостью к радиации и перепадам температур. Такая гипотетическая возможность лишь подчеркивает запас прочности и надежности, заложенный в это устройство для земных условий.
Какой входной сигнал у преобразователя ЭП-1212?
Преобразователь ЭП-1212 предназначен для работы с унифицированным входным сигналом постоянного тока 0–5 мА.
Какое давление питания требуется для преобразователя ЭП-1212?
Для работы преобразователя ЭП-1212 требуется подача очищенного сжатого воздуха с номинальным давлением 140 кПа (1,4 бар).
Осуществляется ли доставка преобразователя ЭП-1212 в мой город?
Да, мы осуществляем доставку преобразователя ЭП-1212 по всей России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города), а также в страны СНГ: Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан.
Какой срок гарантии на преобразователь ЭП-1212?
На преобразователь ЭП-1212 предоставляется гарантия от производителя сроком 12 месяцев при соблюдении правил эксплуатации.
Выбирая преобразователь ЭП-1212 от Гидромаш, вы получаете оригинальное оборудование с гарантией 12 месяцев. Мы предлагаем возможность быстрой отгрузки со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Купить преобразователь ЭП-1212 по выгодной цене с доставкой по России и странам СНГ можно, оформив заказ на нашем сайте или по телефону. Наши менеджеры всегда готовы помочь с подбором и ответить на вопросы о наличии, характеристиках и условиях поставки.
