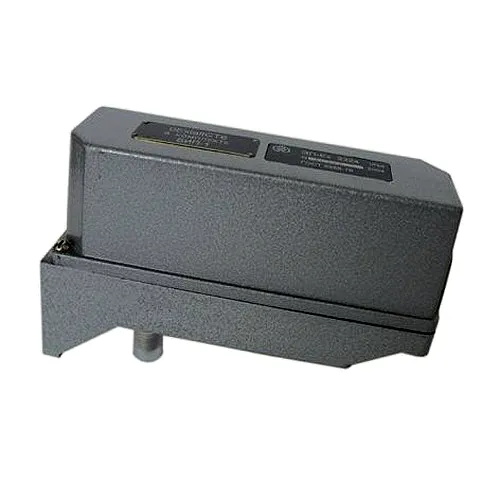

Преобразователь ЭП-2341 – это промышленный модульный электропневматический преобразователь, обеспечивающий точное и надёжное преобразование унифицированных токовых сигналов постоянного тока в пропорциональный пневматический сигнал. Прибор используется в системах автоматического регулирования и контроля технологических процессов для управления пневматическими приводами клапанов, заслонок и другой исполнительной арматуры.
Преобразователь ЭП-2341 представляет собой ключевой элемент систем автоматизации и регулирования в промышленных гидравлических и пневматических контурах. Его основная задача – обеспечить бесшовный «мост» между электрическими системами управления (контроллеры, ПЛК) и пневматическими исполнительными механизмами.
В отличие от стандартного преобразователя ЭП-2341, модульное исполнение не имеет громоздкого общего корпуса и устанавливается непосредственно на DIN-рейку в стандартных шкафах управления. Это значительно экономит место и упрощает монтаж в условиях ограниченного пространства.
The module is built around the force compensation method, ensuring high accuracy and minimal hysteresis. Комплектация преобразователя ЭП-2341 позволяет производить быструю настройку нуля и диапазона, что делает его монтаж и ввод в эксплуатацию максимально оперативным.
Примерная масса: около 0.8–1.0 кг в зависимости от исполнения.
Габаритные размеры: модульное исполнение для установки на DIN-рейку, размеры уточняются по конкретному исполнению.
Код ТН ВЭД: 9032 89 850 0 (приборы и аппаратура автоматического регулирования или управления). Уточняйте у менеджера.
Нормативная база: Преобразователь ЭП-2341 разработан с учётом требований ГОСТ на средства автоматизации, а также соответствует международному стандарту IEC.
Рабочая среда: Сжатый воздух, очищенный от влаги и масла (рекомендуется применять фильтр-стабилизатор ФСДВ).
Рабочее давление питания: номинальное давление воздуха питания — 140 кПа.
Диапазон температур окружающей среды: от –50°C до +60°C (для некоторых исполнений).
Преобразователь ЭП-2341 – это как переводчик между двумя мирами: электрическим и пневматическим. Он не просто переводит слова с языка тока на язык давления, он делает это так точно, что даже самый требовательный пневмоцилиндр останется доволен. Надёжность этого «переводчика» такова, что он может протянуть «речь» даже в условиях, где другой просто «замолчит».
| Параметр | Значение для модели ЭП-2341 |
|---|---|
| Тип | Электропневматический преобразователь, модульного исполнения |
| Входной сигнал | Унифицированный токовый сигнал постоянного тока: 0–20 мА |
| Выходной сигнал | Унифицированный пневматический сигнал: 20–100 кПа |
| Класс точности | 1,0 |
| Исполнение по устойчивости к среде | Модульное |
| Климатическое исполнение | УХЛ 4.2 |
| Номинальное давление воздуха питания | 140 кПа |
| Расход воздуха (установившийся режим) | Не более 2 л/мин |
| Температура окружающей среды | От –50°C до +60°C (для исполнения УХЛ4.2) |
| Тип подключения (электрическое) | Клеммная колодка для ввода сигнала |
| Масса | Около 0.8–1.0 кг |
Принцип работы преобразователя ЭП-2341 основан на методе силовой компенсации (баланса моментов). Входной токовый сигнал поступает на катушку, расположенную в поле постоянного магнита. Возникающая при этом электромагнитная сила создаёт вращающий момент на чувствительном рычаге. Этот момент стремится изменить зазор между соплом и заслонкой в пневматическом усилителе.
Изменение зазора приводит к росту давления в управляющей камере усилителя. Выходное давление через сильфон обратной связи воздействует на тот же рычаг, создавая компенсирующий момент. Система «сопло-заслонка» обеспечивает поддержание равновесия моментов, благодаря чему устанавливается строго пропорциональная зависимость между входным током и выходным давлением, которая и является основной функцией преобразователя ЭП-2341.
Настройка нуля устройства осуществляется с помощью корректировочного винта, а тонкая подстройка диапазона – посредством шунта. Для гашения возможных автоколебаний рычажной системы используется жидкостный демпфер.
Типичная ошибка при монтаже: игнорирование требований к качеству питающего воздуха. Попадание влаги, масла или твёрдых частиц в пневмосистему преобразователя ЭП-2341 быстро приводит к засорению сопла, залипанию заслонки и некорректной работе. Всегда устанавливайте фильтр-стабилизатор давления (например, ФСДВ) на линии подачи воздуха перед преобразователем ЭП!
Температурный диапазон эксплуатации преобразователя ЭП-2341 напрямую зависит от его климатического исполнения. Для стандартного исполнения УХЛ4.2 допустимые температуры окружающей среды находятся в пределах от –50°C до +60°C. При соблюдении условий эксплуатации, использовании очищенного воздуха и своевременном техническом обслуживании срок службы устройства может превышать 10 лет.
Наиболее критичным фактором, влияющим на ресурс, является качество подаваемого сжатого воздуха. Абразивные частицы ускоряют износ сопла и заслонки, а влага вызывает коррозию внутренних элементов. Соблюдение требований по подготовке воздуха – ключ к долгой и безотказной работе.
Преобразователь ЭП-2341 находит применение во множестве отраслей промышленности, где требуется управление пневматическими приводами от систем автоматизации. В машиностроении и автомобильной промышленности он используется в линиях сборки и системах автоматической подачи. В горнодобывающей промышленности и нефтегазовой отрасли – для управления задвижками, клапанами технологических линий.
В металлообработке и деревообработке преобразователь ЭП-2341 применяется в системах позиционирования инструмента и подачи заготовок. В химической и текстильной промышленности он обеспечивает точное дозирование и регулирование параметров процессов. Системы вентиляции и кондиционирования в строительстве и ЖКХ также активно используют подобные устройства. Для заказа преобразователя ЭП необходимого исполнения свяжитесь с нашими менеджерами.
В экосистеме Industry 4.0 преобразователь ЭП-2341 становится интеллектуальным узлом. Оснащённый простейшими датчиками диагностики (давления на входе/выходе, температуры), он может передавать данные о своём состоянии в систему мониторинга через IoT-шлюз. Это позволяет осуществлять предиктивную диагностику, прогнозировать срок замены демпфирующей жидкости или уплотнений и предотвращать внеплановые остановки технологических линий, управляемых коботами.
Правильное обслуживание преобразователя ЭП-2341 начинается с обеспечения чистоты питающего воздуха. Регулярная проверка и замена фильтрующих элементов фильтра-стабилизатора – обязательная процедура. Также рекомендуется периодическая продувка пневматических линий для удаления возможного конденсата.
Плановый ремонт включает в себя очистку внутренних полостей от пыли, проверку состояния сопла и заслонки на предмет износа или загрязнения, замену демпфирующей жидкости в демпфере и проверку герметичности сильфона обратной связи. Для продления срока службы избегайте работы устройства при давлениях питания, значительно превышающих номинальные 140 кПа.
Для обеспечения оперативного восстановления работоспособности рекомендуется иметь запасной ремонтный комплект для преобразователя ЭП-2341. В состав ЗИП, как правило, входят быстроизнашиваемые элементы: уплотнительные кольца и прокладки, комплект винтов крепления, мембрана (заслонка), сопло, а также небольшой запас демпфирующей жидкости. Оригинальные ремкомплекты можно заказать у поставщика, что гарантирует полное соответствие деталей и сохранение характеристик устройства.
На рынке представлены различные аналоги преобразователя ЭП-2341 по функционалу: Преобразователь сигнала с входом 4-20 мА и пневмовыходом IP610; Электропневматический позиционер с токовым входом для монтажа на рейку; Преобразователь «ток-давление» унифицированный класса точности 1.0; Миниатюрный преобразователь ЭП для компактных шкафов управления; Усилитель-преобразователь с цифровой индикацией и функцией калибровки. При выборе аналога обратите внимание на совместимость по входным/выходным сигналам, климатическому исполнению и типу монтажа.
| Элемент кода | Значение (для ЭП-2341) |
|---|---|
| ЭП | Электропневматический преобразователь |
| 2 | Код входного сигнала: 0–20 мА |
| 3 | Класс точности: 1,0 |
| 4 | Исполнение по устойчивости к окружающей среде: модульное |
| 1 | Климатическое исполнение и категория размещения: УХЛ4.2 |
Внедрение современного и высоконадёжного преобразователя ЭП-2341 напрямую снижает эксплуатационные издержки. Сокращаются простои оборудования из-за отказов устаревших или некачественных преобразователей. Высокая точность и стабильность выходного сигнала ведут к экономии энергоресурсов (сжатого воздуха) и сырья за счёт более точного управления процессами. В итоге, рост ресурса всех связанных систем и улучшение общей окупаемости (ROI) делают покупку преобразователя ЭП-2341 экономически обоснованным решением.
Как устройство модульного исполнения, преобразователь ЭП-2341 предназначен для компактного монтажа на стандартную DIN. Это позволяет эффективно использовать пространство внутри шкафов управления. Точные габаритные размеры и чертежи для монтажа предоставляются по запросу.
Присоединение электрических цепей осуществляется через клеммную колодку, доступ к которой обеспечивается после снятия защитной крышки. Пневматические соединения (подвод и отвод воздуха) выполняются через штуцеры, соответствующие стандартам, что облегчает интеграцию в существующие магистрали.
Модель ЭП-2341 Клиент – стандартный заказ на модульный преобразователь ГИДРОМАШ с входным сигналом 0–20 мА, классом точности 1.0 и климатическим исполнением УХЛ4.2 для внутреннего российского рынка.
Модель ЭП-2342 Клиент – аналогичный преобразователь, но в экспортном исполнении для поставок в страны СНГ.
Модель ЭП-3341 Клиент – преобразователь с входным сигналом 4–20 мА, иными остальными характеристиками.
Преобразователь ЭП-2341 отлично адаптирован к работе в условиях России и стран СНГ. Его конструкция рассчитана на широкий диапазон температур, характерный для большинства регионов. Устройство совместимо со стандартными сетевыми параметрами электропитания систем АСУ ТП и готово к эксплуатации на объектах промышленности, энергетики и ЖКХ, где требования к надёжности и устойчивости к внешним воздействиям особенно высоки. Возможна быстрая отгрузка со склада в Ростове-на-Дону для южных регионов или со склада в Новосибирске для Сибири.
Преобразователь ЭП-2341 в соответствующем климатическом исполнении способен работать при экстремально низких температурах до –50°C. Это делает его пригодным для использования в условиях Крайнего Севера, на открытых промышленных площадках или в неотапливаемых помещениях. Совместимость с очищенным воздухом по ГОСТам позволяет использовать его в составе систем, работающих в химически агрессивных средах.
Модульная конструкция упрощает диагностику и ремонт в полевых условиях: при необходимости блок преобразования может быть оперативно заменён на запасной, минимизируя простой всего технологического комплекса.
Если бы на Марсе существовала система жизнеобеспечения с пневматическими приводами, работающая на сжатом углекислом газе, а контроль осуществлялся земным ПЛК, то преобразователь ЭП-2341, пожалуй, смог бы там трудиться. Его герметичная конструкция защитила бы узел от марсианской пыли и вакуума, а широкий температурный диапазон позволил бы функционировать как в марсианский полдень, так и во время ледяной ночи. Главное – обеспечить его качественным «марсианским» воздухом через хороший фильтр.
Какой входной сигнал у преобразователя ЭП-2341?
Преобразователь ЭП-2341 рассчитан на входной унифицированный токовый сигнал постоянного тока 0–20 мА.
Какое выходное давление формирует преобразователь?
На выходе формируется унифицированный пневматический сигнал давления в диапазоне от 20 до 100 кПа, пропорциональный входному току.
Как организована доставка?
Мы осуществляем доставку оборудования по всей России и в страны СНГ: Беларусь, Казахстан, Армению, Азербайджан, Грузию, Кыргызстан, Таджикистан, Узбекистан, Туркменистан. Отгрузка производится со складов в Москве, Санкт-Петербурге, Екатеринбурге, Новосибирске, Казани, Ростове-на-Дону. Сроки и стоимость доставки уточняйте при заказе.
Какая гарантия предоставляется на преобразователь ЭП-2341?
На все оборудование «Гидромаш», включая преобразователь ЭП-2341, предоставляется официальная гарантия сроком 12 месяцев с момента отгрузки.
Купить преобразователь ЭП-2341 от производителя «Гидромаш» – значит получить оригинальное промышленное оборудование с гарантией качества на 12 месяцев. Наличие на складах в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани позволяет организовать быструю отгрузку и доставку в любую точку России и стран СНГ в кратчайшие сроки. Мы обеспечиваем полное инженерное сопровождение и поддержку по всей номенклатуре, помогая подобрать именно тот преобразователь ЭП, который идеально подходит для вашей задачи. Точность, надёжность и долгий срок службы – основные преимущества продукции бренда Гидромаш.
