| Расход | 2 |
| Вес, кг | 1,2 |

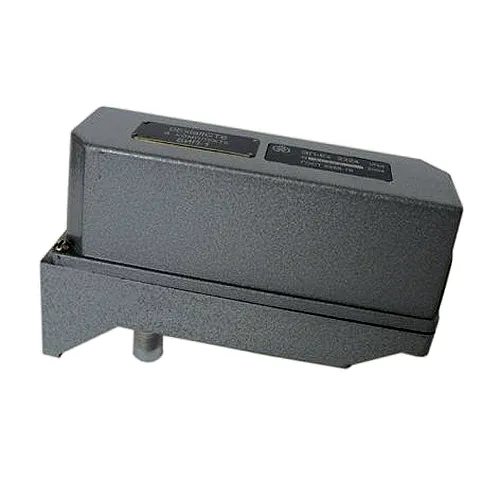

Преобразователь ЭП-3326 — это электропневматический преобразователь, предназначенный для точного преобразования стандартного токового сигнала (4–20 мА) в пропорциональный пневматический выходной сигнал (20–100 кПа). Устройство обеспечивает надежную работу в системах автоматизации промышленных процессов, характеризуется высокой точностью и устойчивостью к условиям окружающей среды.
Преобразователь ЭП-3326 играет ключевую роль в системах управления и КИПиА, выполняя функцию интерфейса между электрическими контроллерами или системами управления и пневматическими исполнительными механизмами. Его основная задача — преобразовать непрерывный унифицированный сигнал постоянного тока в пропорциональное давление сжатого воздуха. Это делает преобразователь ЭП-3326 незаменимым элементом на предприятиях нефтегазовой, химической, энергетической и других отраслей промышленности.
По сравнению с более простыми аналогами, преобразователь ЭП-3326 отличается повышенной устойчивостью к окружающей среде. Пылеводозащищенное исполнение и климатическое исполнение У1 (тропическое) позволяют ему стабильно работать в условиях повышенной влажности, запыленности и в широком диапазоне температур. Принцип работы преобразователя ЭП-3326 основан на методе силовой компенсации, что обеспечивает высокую линейность и точность преобразования сигнала.
Ключевыми техническими особенностями, благодаря которым стоит купить преобразователь ЭП-3326, являются малый расход воздуха питания (не более 2 л/мин), широкий диапазон рабочих температур и класс точности 1,0. Завод «Гидромаш» выпускает оборудование, адаптированное к российским условиям эксплуатации, что гарантирует надежность и длительный срок службы. Оперативная доставка и возможность быстрой отгрузки со склада в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске или Казани позволяют минимизировать простои.
В сфере промышленной автоматизации иногда возникают концептуально простые, но гениальные устройства. Преобразователь ЭП-3326 — это тот самый «переводчик» между миром электронных «мозгов» (контроллеров) и пневматических «мышц» (приводов). Он берет тихий электрический сигнал и превращает его в мощное давление воздуха, которое может двигать задвижки, управлять клапанами или регулировать параметры процесса. Купить преобразователь ЭП-3326 — значит обеспечить надежное и точное взаимодействие двух совершенно разных стихий на вашем производстве.
| Параметр | Значение для ЭП-3326 |
|---|---|
| Входной сигнал (стандартный) | 4–20 мА постоянного тока |
| Выходной сигнал | 20–100 кПа (0.2–1.0 кгс/см²) |
| Класс точности | 1,0 % |
| Исполнение по устойчивости к окружающей среде | Пылеводозащищенное |
| Климатическое исполнение и категория размещения | У1 (тропическое) |
| Номинальное давление воздуха питания | 140 кПа |
| Максимальный расход воздуха в установившемся режиме | Не более 2 л/мин |
| Входное сопротивление (при 20±5°C) | Не более 130 Ом (для сигналов 0–20, 4–20 мА) |
| Тип присоединения (электрическая часть) | Через клеммную колодку |
| Тип присоединения (пневматическая часть) | Штуцерное соединение |
| Масса (приблизительно) | Около 1,2 кг |
| Материал корпуса | Литое основание, защищенные элементы |
Принцип действия преобразователя ЭП-3326 основан на методе силовой компенсации. Входной токовый сигнал (4–20 мА) проходит через катушку, расположенную в поле постоянного магнита. В результате возникает сила, пропорциональная величине тока. Эта сила воздействует на рычаг, меняя зазор между соплом и заслонкой в пневматической системе.
Изменение зазора приводит к изменению давления в управляющей камере усилительного реле. Выходное давление с выхода реле подается обратно через сильфон, создавая усилие, компенсирующее усилие от катушки. Таким образом, система автоматически находит равновесие, при котором выходное давление воздуха становится строго пропорциональным входному току. Настройка нуля осуществляется с помощью регулировочного винта.
Важно понимать, что качество и стабильность подаваемого воздуха напрямую влияют на точность и надежность работы преобразователя. Поэтому для подготовки воздуха питания рекомендуется использовать фильтр-стабилизатор давления воздуха (ФСДВ). При эксплуатации необходимо следить за чистотой воздуха и отсутствием конденсата.
Типичная ошибка при эксплуатации любых электропневматических преобразователей, включая преобразователь ЭП-3326, — это пренебрежение подготовкой воздуха питания. Подача неосушенного, неочищенного от масла и твердых частиц воздуха ведет к засорению тонких каналов сопла, коррозии сильфонов и быстрому выходу устройства из строя. Инвестиции в качественный фильтр-влагоотделитель и регулятор давления многократно окупятся увеличением ресурса самого преобразователя и точности работы всей системы управления. Купить преобразователь ЭП-3326 и сразу же установить его в систему с подготовленным воздухом — правильное решение для долговечной работы.
Температурный диапазон работы преобразователя ЭП-3326 регламентируется в зависимости от климатического исполнения. Для тропического исполнения У1 он может составлять до +60°C. При правильной эксплуатации в номинальных условиях срок службы устройства измеряется годами. Основными факторами, влияющими на ресурс, являются качество рабочей среды (чистый, сухой воздух), отсутствие вибраций и механических перегрузок, а также стабильность питающего напряжения для входного сигнала.
Экстремальные температуры и повышенная влажность, безусловно, ускоряют процессы старения материалов. Однако применение преобразователя ЭП-3326 в пылеводозащищенном исполнении обеспечивает дополнительную защиту внутренних компонентов. Регламентное обслуживание, включающее периодическую проверку точности и очистку воздушных фильтров, позволяет значительно продлить срок его службы.
Преобразователь ЭП-3326 широко используется в различных отраслях промышленности для автоматизации процессов управления. В машиностроении и автомобильной промышленности он управляет пневмоприводами сборочных линий и испытательных стендов. В горнодобывающей и нефтегазовой отраслях — регулирует технологические параметры, такие как давление в магистралях и положение задвижек.
В металлообработке и химической промышленности этот преобразователь обеспечивает точное позиционирование исполнительных механизмов в системах управления температурой, давлением и расходом сред. В текстильной промышленности и деревообработке он может управлять натяжением лент и подачей материалов. В строительстве и системах ЖКХ преобразователи используются для дистанционного управления вентиляцией, насосными станциями и другими инженерными системами. Купить преобразователь ЭП-3326 — значит получить универсальный инструмент для интеграции электрических систем управления с пневматическими силовыми контурами.
В эпоху Industry 4.0 и цифровой трансформации предприятий роль классических исполнительных устройств, таких как преобразователь ЭП-3326, не уменьшается, а трансформируется. Он становится ключевым звеном между «цифрой» и «механикой». Интеграция с PLC (программируемыми логическими контроллерами) и SCADA-системами для непрерывного контроля и диагностики становится стандартом. Кроме того, его использование с коллаборативными роботами (коботами) требует высокой надежности и точности управления пневмоприводами. Мониторинг состояния преобразователя через IoT-шлюзы позволяет внедрять предиктивную аналитику, предсказывая необходимость обслуживания до возникновения сбоя.
Основными задачами планового обслуживания преобразователя ЭП-3326 являются визуальный осмотр на предмет повреждений корпуса, проверка герметичности пневмосоединений и контроль точности преобразования сигнала. Рекомендуется выполнять эту проверку не реже одного раза в год или в соответствии с регламентом технологического процесса.
Для продления срока службы критически важно следить за качеством питающего воздуха. Регулярная замена или очистка фильтров воздуха питания предотвращает загрязнение внутренних каналов и износ прецизионных пар (сопло-заслонка). Также следует проверять надежность электрических соединений во избежание нестабильности входного сигнала.
Ремонтный комплект для преобразователя ЭП-3326 включает быстроизнашиваемые детали и уплотнения. Основные компоненты ЗИПа: комплект уплотнительных прокладок для защиты от пыли и влаги; запасное сопло с заслонкой для пневматической системы; при необходимости — демпферная жидкость. Для проведения ремонта средней сложности может потребоваться замена сильфона обратной связи или элементов катушки. Все компоненты ремкомплекта доступны для заказа как отдельно, так и в сборе.
Помимо преобразователя ЭП-3326, для решения задач преобразования сигналов могут использоваться другие устройства. К числу аналогов можно отнести: преобразователи с входным сигналом 0–5 мА или 0–20 мА в исполнении У1; пылеводозащищенные преобразователи с классом точности 0,5% для более требовательных систем; модульные преобразователи для монтажа на DIN-рейку; коррозионностойкие исполнения для агрессивных сред; современные электронно-пневматические позиционеры с цифровыми интерфейсами связи.
| Позиция в коде | Обозначение для ЭП-3326 | Расшифровка |
|---|---|---|
| 1 | ЭП | Электропневматический преобразователь. |
| 2 | 3 | Код входного сигнала: 4–20 мА. |
| 3 | 3 | Исполнение по устойчивости к окружающей среде: Пылеводозащищенное. |
| 4 | 2 | Класс точности: 1,0. |
| 5 | 6 | Климатическое исполнение и категория размещения: У1 (тропическое). |
Применение надежного и точного оборудования, такого как преобразователь ЭП-3326, напрямую влияет на экономику производства. Снижение количества ложных срабатываний и сбоев автоматики минимизирует простои дорогостоящего технологического оборудования. Высокая точность преобразования сигнала позволяет оптимизировать технологические режимы, что часто приводит к экономии энергоресурсов (сжатого воздуха, электроэнергии). Длительный срок службы и возможность ремонта сокращают затраты на частую замену оборудования. Инвестиции в качественный преобразователь ЭП-3326 быстро окупаются за счет повышения общей надежности и эффективности производственной линии.
Преобразователь ЭП-3326 имеет компактный корпус, удобный для монтажа в ограниченном пространстве на стене, трубе или щите. Конкретные габаритные размеры зависят от модельного ряда. Электрическое подключение осуществляется через вводной патрубок к внутренней клеммной колодке. Пневматические соединения выполнены с помощью штуцерных соединений типа 00-01-1, 00-02-2, 00-03-3, 00-04-3 по ГОСТ 25165-82, что обеспечивает надежное и герметичное подключение к трубопроводам.
Модель ЭП-3326 — преобразователь с входным сигналом 4–20 мА, пылеводозащищенный, класс точности 1,0, тропическое исполнение У1.
Модель ЭП-3325 — аналогичен ЭП-3326, но в экспортном исполнении У1.
Модель ЭП-3313 — преобразователь с тем же входным сигналом 4–20 мА, обыкновенное исполнение, класс точности 1,0, тропическое климатическое исполнение 04.2.
Оборудование производства «Гидромаш», в том числе и преобразователь ЭП-3326, изначально проектируется с учетом широкого диапазона условий эксплуатации на территории России и стран СНГ. Это подразумевает работу в условиях перепадов температур от экстремально низких до высоких, устойчивость к нестабильному качеству электропитания и совместимость с отечественными стандартами на рабочие среды и присоединительные размеры. Преобразователь ЭП-3326 готов к эксплуатации на объектах ЖКХ, в промышленных цехах и на открытых площадках в соответствии с российскими климатическими нормами.
Преобразователь ЭП-3326 в исполнении У1 рассчитан на работу в тропическом климате с высокой влажностью, что свидетельствует о его надежной защите от коррозии и воздействия влаги. Отдельные модификации серии ЭП способны работать при температурах до –50°C. Устойчивость к отечественным рабочим средам и возможность проведения диагностики и ремонта с использованием доступных на рынке СНГ материалов делают его идеальным решением для удаленных и суровых условий эксплуатации.
Если говорить гипотетически, то для работы на Марсе или Луне преобразователю ЭП-3326 потребовалась бы серьезная доработка. Низкое атмосферное давление Марса потребовало бы полной герметизации корпуса для сохранения внутреннего пневматического контура. Экстремальные температурные перепады лунной поверхности (от -170°C до +120°C) потребовали бы применения специальных материалов и термостабилизации. Однако сама концепция преобразования электрического сигнала в силу (давление) осталась бы неизменной. Надежность и принцип действия преобразователя ЭП-3326 доказаны в земных условиях, что косвенно говорит о хорошем конструктивном запасе прочности.
Какой входной сигнал у преобразователя ЭП-3326?
Стандартный входной сигнал для преобразователя ЭП-3326 — унифицированный токовый сигнал постоянного тока 4–20 мА.
Какое давление воздуха питания необходимо?
Номинальное давление питания сжатым воздухом составляет 140 кПа. Для обеспечения стабильной работы рекомендуется использовать фильтр-стабилизатор давления.
Каков срок службы преобразователя?
Срок службы при соблюдении условий эксплуатации (чистый сухой воздух, стабильное электропитание) составляет несколько лет и может быть продлен за счет регулярного технического обслуживания.
Как осуществляется доставка по России?
Доставка оборудования осуществляется транспортными компаниями по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и Ростов-на-Дону. Для стран СНГ (Беларусь, Казахстан, Армения, Азербайджан, Грузия, Кыргызстан, Таджикистан, Узбекистан, Туркменистан) доставка организуется индивидуально по согласованию.
Выбирая преобразователь «Гидромаш», вы получаете оригинальное оборудование с гарантией производства 12 месяцев. Мы предлагаем возможность купить преобразователь ЭП-3326 по выгодной цене с быстрой отгрузкой со складов в Москве, Санкт-Петербурге, Ростове-на-Дону, Новосибирске и Казани. Наши логистические решения обеспечивают оперативную доставку по всем регионам России и странам СНГ. Наличие на складе, техническая поддержка и возможность заказа ремонтных комплектов делают сотрудничество с нами удобным и надежным. Закажите преобразователь ЭП-3326 от проверенного поставщика — компании Гидромаш.
