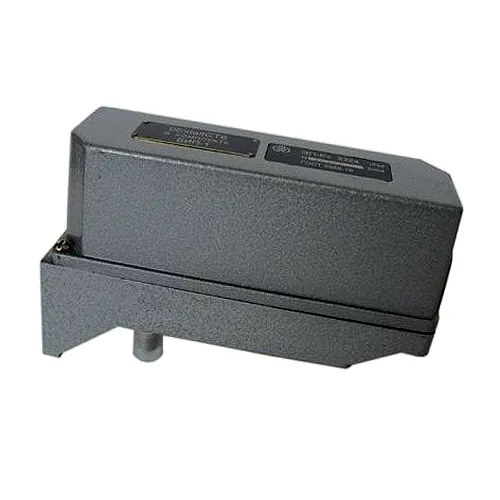

Преобразователь ЭП-1325 — это электропневматический преобразователь, предназначенный для точного преобразования унифицированного сигнала постоянного тока (0-5 мА) в пропорциональный пневматический сигнал давления (20-100 кПа). Устройство отличается высокой надежностью, пылеводозащищенным исполнением и широким диапазоном рабочих температур, что делает его идеальным для автоматизации промышленных процессов.
Преобразователь ЭП-1325 является ключевым элементом в системах автоматического управления и регулирования, где требуется преобразование электрических сигналов в пневматические. Он находит применение в контурах управления исполнительными механизмами, заслонками, клапанами и другими пневматическими устройствами.
Основное назначение преобразователя ЭП-1325 — обеспечение точной и линейной зависимости между входным токовым сигналом и выходным давлением. Это позволяет интегрировать электронные системы управления (ПЛК, контроллеры) с пневматическими исполнительными устройствами, что широко используется в различных отраслях промышленности.
Отличительными особенностями преобразователя ЭП-1325 являются пылеводозащищенное исполнение (исполнение по устойчивости к окружающей среде - пылеводозащищенное), что позволяет эксплуатировать его в условиях повышенной запыленности и влажности. Климатическое исполнение У1 обеспечивает работу в умеренном климате, в том числе в экспортных вариантах.
Преобразователь ЭП-1325 работает по методу силовой компенсации, что гарантирует высокую точность (класс точности 1,0%) и стабильность выходного сигнала. Диапазон входного сигнала 0-5 мА, выходной сигнал 20-100 кПа, давление питания 140 кПа.
Если бы преобразователь ЭП-1325 был переводчиком, он бы переводил с языка электричества на язык воздуха без единой ошибки, да ещё и в пыльную бурю. Надежный, как швейцарские часы, только для инженеров.
| Параметр | Значение |
|---|---|
| Модель | ЭП-1325 |
| Входной сигнал | 0-5 мА (постоянный ток) |
| Основная погрешность | 1,0% (класс точности 1,0) |
| Исполнение по устойчивости к окружающей среде | Пылеводозащищенное |
| Климатическое исполнение | У1 (экспортное) |
| Входное сопротивление | не более 610 Ом (при 20±5 °C) |
| Выходной пневматический сигнал | 20-100 кПа |
| Давление воздуха питания | 140 кПа |
| Расход воздуха питания | не более 2 л/мин (в установившемся режиме) |
| Диапазон рабочих температур | от -50°C до +60°C |
| Относительная влажность | до 95% (при 25°C) |
| Масса | примерно 1,1 кг |
| Материал корпуса | Алюминиевый сплав |
| Тип подключения | Штуцерное соединение по ГОСТ 25165-82 |
Принцип действия преобразователя ЭП-1325 основан на методе силовой компенсации. Входной токовый сигнал подается на катушку, расположенную в поле постоянного магнита. Возникающая электромагнитная сила пропорциональна току и вызывает отклонение рычага.
Рычаг соединен с заслонкой, которая перекрывает сопло пневматической системы. Изменение зазора между заслонкой и соплом приводит к изменению давления в управляющей камере усилителя. Это давление через сильфон обратной связи создает усилие, компенсирующее электромагнитную силу на рычаге.
Таким образом, система автоматически поддерживает равновесие, и выходное давление становится пропорциональным входному току. Настройка нуля осуществляется винтом, а шунт позволяет точно настроить диапазон преобразования.
Важно обеспечить стабильное давление питания (140 кПа) и чистый осушенный воздух для правильной работы преобразователя ЭП-1325.
Типичная ошибка при монтаже преобразователя ЭП-1325 — подключение без фильтра-стабилизатора давления воздуха (ФСДВ). Влажность и примеси в воздухе быстро выводят из строя пневматические элементы. Установите ФСДВ на входе — и преобразователь прослужит долгие годы.
Преобразователь ЭП-1325 рассчитан на работу в широком диапазоне температур: от -50°C до +60°C. Это позволяет использовать его в неотапливаемых помещениях и в условиях северных регионов.
Срок службы преобразователя ЭП-1325 при соблюдении условий эксплуатации составляет не менее 10 лет. На ресурс влияет качество подаваемого воздуха: наличие влаги и абразивных частиц ускоряет износ сопла и заслонки. Рекомендуется регулярно проверять фильтры и при необходимости заменять их.
При использовании в агрессивных средах (химическая промышленность) следует учитывать коррозионную стойкость материалов. Для таких условий существуют коррозионностойкие исполнения преобразователей.
Преобразователь ЭП-1325 широко применяется в различных отраслях промышленности: машиностроение, автомобильная промышленность, горнодобывающая промышленность, нефтегазовая отрасль, металлообработка, деревообработка, химическая промышленность, текстильная промышленность, строительство, ЖКХ.
В машиностроении преобразователь ЭП-1325 используется в системах управления технологическим оборудованием, например, для позиционирования пневмоцилиндров. В нефтегазовой отрасли — для управления заслонками и клапанами на трубопроводах. В ЖКХ — в системах регулирования давления в сетях теплоснабжения и вентиляции. В каждом случае преобразователь ЭП-1325 обеспечивает точное преобразование электрических команд от контроллеров в пропорциональное давление для исполнительных механизмов.
Преобразователь ЭП-1325 легко интегрируется в концепцию Industry 4.0. Через аналоговые входы ПЛК он может передавать данные о состоянии процесса для мониторинга и анализа. В связке с коботами (коллаборативными роботами) преобразователь ЭП-1325 позволяет реализовать гибкие пневматические схемы захватов и манипуляторов. Совместимость с IoT-платформами дает возможность удаленной диагностики и предиктивного обслуживания, что сокращает простои и повышает эффективность производства.
Для продления срока службы преобразователя ЭП-1325 необходимо регулярно проверять герметичность пневматических соединений и состояние фильтра-стабилизатора. Рекомендуется ежегодно проводить проверку точности преобразования и при необходимости выполнять калибровку.
Быстрее всего изнашиваются элементы пневматической системы: сопло, заслонка, сильфон обратной связи. При потере точности или появлении автоколебаний следует проверить эти компоненты и при необходимости заменить.
Ремонт преобразователя ЭП-1325 может выполняться в специализированных сервисных центрах. Для самостоятельного ремонта рекомендуется использовать оригинальные запасные части.
Ремонтный комплект для преобразователя ЭП-1325 включает быстровынимаемые и быстроизнашиваемые детали: уплотнительные кольца (РТИ), заслонку, сопло, сильфон обратной связи, пружины, крепежные винты. Оригинальный ЗИП можно заказать у поставщика, что гарантирует полное соответствие деталей и длительную работу после ремонта.
Кроме модели ЭП-1325, существуют другие варианты исполнения преобразователей с различными параметрами:
| Модель | Описание |
|---|---|
| ЭП-2211 | Входной сигнал 0-20 мА, класс точности 0,5% |
| ЭП-3212 | Входной сигнал 4-20 мА, пылеводозащищенное исполнение |
| ЭП-1334 | Коррозионностойкое исполнение для агрессивных сред |
| ЭП-1241 | Модульный тип для монтажа в стандартные щиты |
| ЭП-1326 | Тропическое климатическое исполнение |
| Позиция в коде | Значение для ЭП-1325 |
|---|---|
| ЭП | Электропневматический преобразователь |
| 1 (первая цифра) | Входной сигнал: 0-5 мА |
| 3 (вторая цифра) | Класс точности: 1,0% |
| 2 (третья цифра) | Исполнение по устойчивости: пылеводозащищенное |
| 5 (четвертая цифра) | Климатическое исполнение: У1 (экспортное) |
Использование преобразователя ЭП-1325 в системах автоматизации приводит к снижению простоев оборудования за счет высокой надежности и точности. Экономия энергии достигается за счет оптимального управления пневматическими исполнительными механизмами. Рост ресурса оборудования и уменьшение затрат на обслуживание улучшают окупаемость (ROI) инвестиций в автоматизацию.
Преобразователь ЭП-1325 имеет компактные габариты, что позволяет устанавливать его в ограниченном пространстве щитов, шкафов или непосредственно на оборудовании. Тип присоединения: штуцерное соединение по ГОСТ 25165-82 (типы 00-01-1, 00-02-2, 00-03-3, 00-04-3). Это обеспечивает быстрый и надежный монтаж пневматических линий.
Для монтажа преобразователя предусмотрены крепежные элементы для установки на стене, на трубе или на щите. При установке следует обеспечить свободный доступ для обслуживания и калибровки.
Модель ЭП-1325 — преобразователь с входным сигналом 0-5 мА, классом точности 1,0%, пылеводозащищенным исполнением и климатическим исполнением У1.
Модель ЭП-2325 — преобразователь с входным сигналом 0-20 мА, классом точности 1,0%, пылеводозащищенным исполнением и климатическим исполнением У1.
Модель ЭП-3325 — преобразователь с входным сигналом 4-20 мА, классом точности 1,0%, пылеводозащищенным исполнением и климатическим исполнением У1.
Преобразователь ЭП-1325 адаптирован для работы в широком температурном диапазоне, характерном для российских регионов. Он совместим с отечественными системами подготовки воздуха и маслами по ГОСТ. Устойчивость к нестабильному качеству электропитания достигается за счет надежной элементной базы. Преобразователь готов к эксплуатации на объектах ЖКХ и в промышленности РФ и стран СНГ.
Преобразователь ЭП-1325 может работать при экстремально низких температурах (до -50°C) и высоких (до +60°C). Он совместим с отечественными рабочими жидкостями (маслами) по ГОСТ, что позволяет использовать его в суровых климатических условиях Сибири и Крайнего Севера.
Конструкция преобразователя предусматривает возможность ремонта и диагностики в полевых условиях. Для этого рекомендуется иметь ремкомплект и необходимый инструмент.
Если бы преобразователь ЭП-1325 отправился на Марс, он бы справился с работой при низком атмосферном давлении и экстремальных температурах (в пределах своего диапазона). Его герметичность и надежность позволили бы ему функционировать в условиях вакуума Луны, конечно, при наличии подачи воздуха из баллона. Запас прочности и точность делают его кандидатом для будущих миссий.
Какой входной сигнал у преобразователя ЭП-1325?
Входной сигнал: 0-5 мА постоянного тока.
Какое выходное давление у преобразователя ЭП-1325?
Выходной пневматический сигнал: 20-100 кПа.
Какое давление питания требуется для преобразователя ЭП-1325?
Номинальное давление воздуха питания: 140 кПа. Рекомендуется использовать фильтр-стабилизатор давления воздуха.
