Установка насосная УН
Предназначение установки насосной
Предназначены для подачи в гидравлические системы машин (прессов, машин литья под давлением и др.) потока рабочей жидкости постоянного по величине и направлению, а также для питания систем, в которых нагнетаемая жидкость используется в технических целях. В качестве рабочей жидкости могут быть использованы техническая вода с рН 6...9,5, неагрессивная эмульсия или минеральные масла.

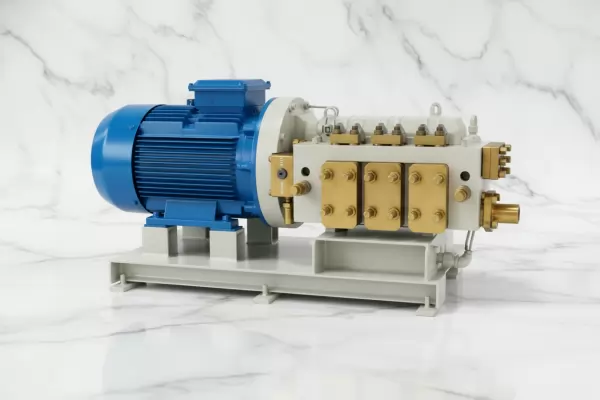

Установки насосные УН63/320, УН100/320, УН200/320 относятся к плунжерным насосам высокого давления. Насосы изготавливаются в комплекте с приводящим электродвигателем и предназначены для подачи в гидравлические системы машин (прессов, машин для литья под давлением и др.) потока рабочей жидкости постоянного по величине и направлению, а также для питания систем, в которых нагнетаемая жидкость используется в технических целях.
Технические характеристики установки насосной УН
|
Установки насосные |
УН 63/320 |
УН 100/200 |
УН 100/320 |
УН 200/160 |
УН 200/320 |
|
|
Рабочий объем насоса, см3 |
160 |
160 |
160 |
360 |
360 |
|
|
Частота вращения вала насоса, об/мин |
440 |
660 |
610 |
610 |
610 |
|
|
Подача номинальная, л/мин |
66 |
100 |
100 |
200 |
200 |
|
|
Давление на входе в насос, МПа |
min |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
|
max |
0,015 |
0,015 |
0,015 |
0,015 |
0,015 |
|
|
Давление на выходе из насоса, МПа |
номин |
32 |
20 |
32 |
16 |
32 |
|
max |
40 |
32 |
40 |
32 |
40 |
|
|
Коэффициент подачи, % |
93 |
95 |
93 |
96 |
93 |
|
|
КПД насоса, % |
85 |
84 |
84 |
83 |
84 |
|
|
Номинальная мощность насоса, квт |
40 |
40 |
62 |
65 |
122 |
|
|
Масса насоса (без рабочей жидкости), кг |
735 |
735 |
735 |
1124 |
1124 |
|
|
Масса насосной установки (без рабочей жидкости), кг |
1540 |
1500 |
1680 |
2190 |
2400 |
|
|
Габариты, мм |
L |
1610 |
1590 |
1700 |
1750 |
1820 |
|
B |
1064 |
1064 |
1064 |
1200 |
1200 |
|
|
H |
802 |
788 |
824 |
923 |
965 |
|
Описание УН63/320, УН100/320, УН200/320
Установки насосные (номинальное давление Р = 10 … 32 Мпа, номинальная подача Q = 100 … 200 л/мин.).
Данная модель является базовой, комплектуется подшипниками качения. Применяются в кузнечно-прессовом оборудовании, прессовании хлопка, чая, изготовление древесно–стружечных плит, закачка воды в нефтяные скважины, подводная очистка судов и гидротехнических сооружений от биологических обрастаний.
УН 270/320 (номинальное давление P = 32 Мпа, номинальная подача Q = 270 л/мин.). Отличается от базовой модели комплектацией подшипниками скольжения.
Установки насосные (номинальное давление Р = 63 МПа, Q=50...100 л/мин.). Применяются при гидромеханической очистки резервуаров, труб котельных от накипи.
Установки насосные (номинальное давление Р = 100 МПа, Q=25-32 л/мин.). Применяются для гидроабразивной резки в камнеобрабатывающей промышленности, очистка нефтяных резервуаров и пр., ремонт газовых магистралей.
Установки насосные УН
|
Название |
Номинальная подача л/мин |
Номинальное давление на выходе из насоса МПа |
Максимальное давление на выходе из насоса МПа |
Номинальная мощность насоса кВт |
Масса установки (без рабочей жидкости) кг |
|
УН63/160 |
67,7±1,3 |
16 |
32 |
22±0,7 |
1 410 |
|
УН63/250 |
67,7±1,3 |
25 |
32 |
32,2±1 |
1 500 |
|
УН63/320 |
65,6±1,3 |
32 |
38 |
40±1,2 |
1 540 |
|
УН100/160 |
104±2 |
16 |
32 |
33,1±1 |
1 410 |
|
УН100/200 |
103±2 |
20 |
32 |
40±1,2 |
1 500 |
|
УН100/250 |
102±2 |
25 |
32 |
49±15 |
1 555 |
|
УН100/320 |
100±2 |
32 |
38 |
62,1±1,8 |
1 700 |
|
УН200/100 |
210±4 |
10 |
32 |
42,9±1,3 |
2 100 |
|
УН200/160 |
208±4 |
16 |
32 |
65,±2,0 |
2 230 |
|
УН200/200 |
107±4 |
20 |
25 |
75,5±2,0 |
2 250 |
|
УН200/250 |
206±4 |
25 |
32 |
99±3,0 |
2 250 |
|
УН200/320 |
204±4 |
32 |
38 |
122±3,6 |
2 600 |
