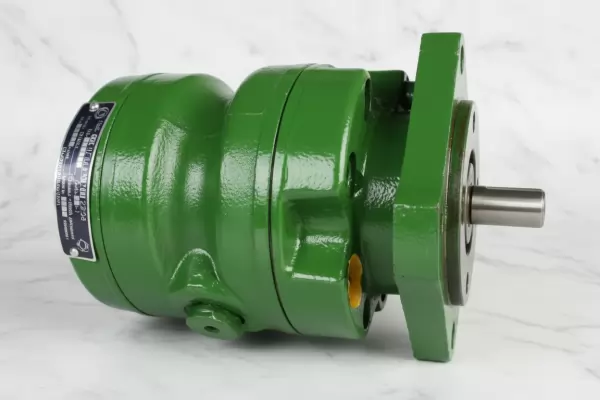

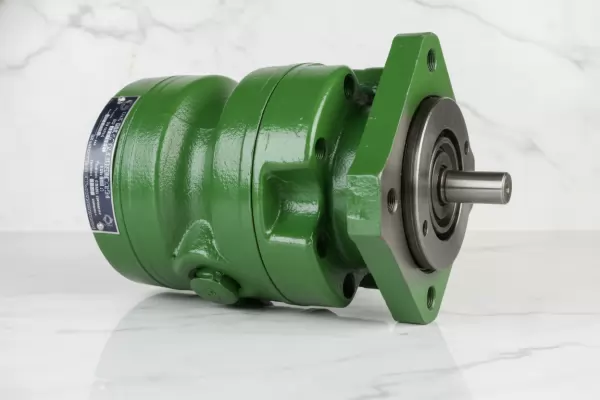

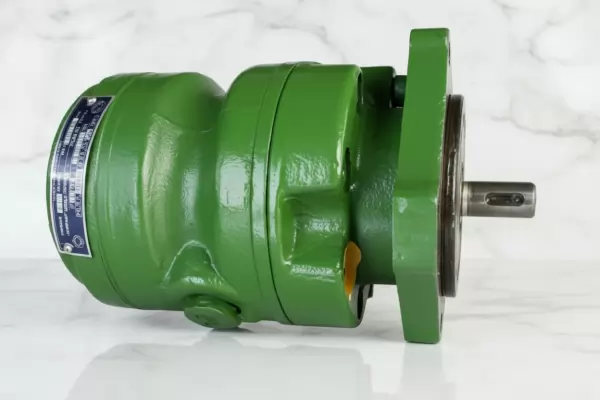

Насос БГ12-41, БГ12-42 пластинчатый нерегулируемый

Насосы БГ12-41 и БГ12-42 пластинчатые нерегулируемые — надежное решение для гидропривода

Пластинчатые нерегулируемые насосы серии БГ12-41, БГ12-42 предназначены для стабильной подачи рабочей жидкости в гидросистемы металлорежущих станков, прессов и другого промышленного оборудования. Серия БГ12-41, БГ12-42 включает как однопоточные, так и двухпоточные модификации, что обеспечивает гибкость при интеграции в сложные системы. Насосы БГ12-41, БГ12-42 обеспечивают номинальное давление до 16 МПа и используются в условиях умеренного и холодного климата. Выпускаются в климатическом исполнении УХЛ4 по ГОСТ 15150-69, что делает БГ12-41, БГ12-42 пригодными для эксплуатации в промышленных условиях России.

Насосы серии БГ12-41, БГ12-42 отличаются высокой надёжностью, компактностью и простотой подключения. Они обеспечивают подачу минерального масла с кинематической вязкостью от 17 до 213 мм²/с в диапазоне температур +10…+50 °C. Класс чистоты рабочей среды — не грубее 12 по ГОСТ 17216-71, фильтрация — не грубее 25 мкм. Рабочие параметры моделей БГ12-41, БГ12-42 позволяют эффективно применять их в станкостроении и других отраслях машиностроения. Благодаря постоянному направлению потока и правому вращению вала (по часовой стрелке со стороны привода), БГ12-41, БГ12-42 легко встраиваются в типовые гидравлические схемы.

Все модели БГ12-41, БГ12-42 приводятся в действие через упругую муфту, что снижает вибрацию и увеличивает срок службы. По заказу доступны модификации с левым вращением приводного вала. Насосы БГ12-41, БГ12-42 устойчивы к гидравлическим ударам и обеспечивают стабильную производительность даже при колебаниях частоты вращения в пределах 600–1600 об/мин.

Габаритные и присоединительные размеры насосов БГ12-41, БГ12-42

Габаритные и присоединительные размеры пластинчатых насосов БГ12-41 и БГ12-42, вид сбоку и сверху. Тип присоединения — фланцевый, вход/выход — стандартные резьбовые соединения.

Технические характеристики насосов БГ12-41, БГ12-42

В таблице ниже приведены основные параметры однопоточных моделей серии БГ12-41, БГ12-42.

Характеристики однопоточных насосов БГ12-41, БГ12-42

Технические характеристики двухпоточных насосов БГ12-41, БГ12-42

Двухпоточные модификации серии БГ12-41, БГ12-42 обеспечивают независимую подачу масла в две гидравлические линии. Это позволяет одновременно питать разные узлы оборудования без необходимости установки дополнительных насосов. Параметры представлены в таблице ниже.

* — суммарная мощность ограничена 4 кВт по условиям прочности вала. При превышении — необходимо снижение давления в одной или обеих линиях.

Принцип работы насосов БГ12-41, БГ12-42

Пластинчатые насосы серии БГ12-41, БГ12-42 работают по принципу двухкратного действия: при вращении вала пластины, установленные в роторе, перемещаются по внутренней поверхности статора, изменяя объем рабочих камер. Это создает всасывание масла на входе и нагнетание под давлением на выходе. Конструкция БГ12-41, БГ12-42 обеспечивает плавную подачу без пульсаций, что снижает нагрузку на гидросистему. Высокая герметичность и износостойкость материалов гарантируют стабильную работу в течение всего срока службы.

Температурный режим и срок службы

Насосы БГ12-41, БГ12-42 рассчитаны на работу при температуре рабочей жидкости от +10 до +50 °C. При соблюдении рекомендаций по фильтрации и вязкости масла ресурс составляет более 3500 часов (90% вероятности). Рекомендуемые масла: ВНИИ 1Ш-403, ИГП и аналоги с кинематической вязкостью 17–213 мм²/с. Срок службы БГ12-41, БГ12-42 может быть увеличен при использовании качественных фильтров и регулярной замене масла.

Где применяются насосы БГ12-41, БГ12-42

Серия БГ12-41, БГ12-42 широко используется в металлорежущих станках, гидравлических прессах, подъёмниках, промышленных роботах и других системах, где требуется стабильная подача масла под давлением. Благодаря компактным размерам и низкому уровню шума БГ12-41, БГ12-42 подходят как для новых, так и для модернизированных установок. Насосы БГ12-41, БГ12-42 устанавливаются на оборудование в станкостроении, нефтегазовой отрасли и машиностроении.

Условное обозначение насосов БГ12-41, БГ12-42

Пример маркировки: Насос БГ12-41 УХЛ4 — однопоточный насос с правым вращением, подачей 10,4 л/мин, давлением 10 МПа, частотой 1500 об/мин, климатическое исполнение УХЛ, категория размещения 4. Буква в индексе (А, Б) указывает на производительность и рабочий объем. Двухпоточные модели обозначаются цифрой в начале: 3БГ12-41 — комбинация потоков 3,3/10,4 л/мин и т.д.

Габаритные размеры и вес насосов БГ12-41, БГ12-42

Состав ремкомплекта и изнашиваемые детали

Часто выходят из строя: пластины ротора, предохранительные клапаны, уплотнения вала. Рекомендуется иметь в запасе: комплект пластин, уплотнительные кольца, пружины клапанов. Ремонтный комплект включает: пластины, распределительные диски, уплотнения, пружины.

Примеры заказа насосов БГ12-41, БГ12-42

Насос БГ12-41 УХЛ4 — подача 10,4 л/мин, давление 10 МПа.
6БГ12-41 — двухпоточный, 6,0/10,4 л/мин, давление 10 МПа.
10БГ12-42 УХЛ4 — 10,5/17,0 л/мин, правое вращение.

— Почему насос БГ12-41 не качает?
— Потому что его подключили по схеме БГ12-42, а у него другая производительность!

Часто задаваемые вопросы

В этом блоке вы найдете ответы на актуальные вопросы по серии насосов БГ12-41, БГ12-42, актуальные для российского рынка.

Как выбрать между БГ12-41 и БГ12-42?
БГ12-41 имеет меньшую производительность (до 10,5 л/мин), БГ12-42 — до 17 л/мин. Выбор зависит от требуемой подачи и давления в системе. Также учитывайте однопоточное или двухпоточное исполнение.

Можно ли использовать насосы БГ12-41, БГ12-42 с левым вращением?
Да, по заказу Гидромаш выпускает модификации с левым вращением вала. Уточняйте при заказе.

Какие сроки поставки насосов БГ12-41, БГ12-42?
Стандартные модели есть в наличии на складе в Екатеринбурге. Доставка в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и другие города — от 1 до 7 дней.

Совместимы ли насосы БГ12-41, БГ12-42 с импортными аналогами?
Да, присоединительные размеры и параметры подобраны в соответствии с международными нормами. БГ12-41, БГ12-42 могут заменять аналоги Bosch, Parker и другие при аналогичных характеристиках.

Насосы БГ12-41, БГ12-42 производства Гидромаш — это надежное решение для промышленных гидросистем. Поставки осуществляются со склада в Екатеринбурге с доставкой по всей России. Купить БГ12-41, БГ12-42 можно через форму заявки или связавшись с менеджером на сайте https://sd-tehno.ru/.
