| Расход | 6 |
| Давление, Мпа | 10 |
| Мощность, кВт / обороты | 3,7 / 1500 · АИР 100L4 |
| Вес, кг | 6,4 |
| Производимые модели | Мощность | Расход | Давление, Мпа | Частота, об/мин | Вес, кг | Цена | |
|---|---|---|---|---|---|---|---|
 | Насос БГ12-41 пластинчатый | ≈2,8 кВт | 10,5 | 10 | 1500 | 3,6 | 9877,5 руб. |
 | Насос пластинчатый 3БГ 12-41 | 3,9 кВт | 3,3 | 10 | 1500 | 6,4 | 18345 руб. |
 | Насос пластинчатый 3БГ 12-41А | 3,2 кВт | 3,3 | 10 | 1500 | 6,4 | 14500 руб. |
 | Насос пластинчатый 3БГ 12-41Б | 2,7 кВт | 3,3 | 10 | 1500 | 6,4 | 18345 руб. |
 | Насос пластинчатый 3БГ 12-42 | 4,2 кВт | 3,3 | 10 | 1500 | 6,4 | 13500 руб. |
 | Насос пластинчатый 6БГ 12-41 | 4,4 кВт | 6 | 10 | 1500 | 6,4 | 18345 руб. |
 | Насос пластинчатый 6БГ 12-41А | 3,7 кВт | 6 | 10 | 1500 | 6,4 | 18345 руб. |
 | Насос пластинчатый 6БГ 12-42 | 5,7 кВт | 6 | 10 | 1500 | 6,4 | 18345 руб. |
 | Насос пластинчатый 10БГ 12-41 | 5,2 кВт | 10,5 | 10 | 1500 | 6,4 | 18345 руб. |
| Насос пластинчатый 10БГ 12-42 | 6,4 кВт | 10,5 | 10 | 1500 | 6,4 | 18345 руб. |
 | Насос пластинчатый 16БГ 12-42 | 7,7 кВт | 17 | 10 | 1500 | 6,4 | 18345 руб. |
 | Насос пластинчатый БГ 12-41А | 1,86 кВт | 6 | 10 | 1500 | 3,6 | 13500 руб. |
 | Насос пластинчатый БГ 12-41Б | 1,34 кВт | 3,3 | 10 | 1500 | 3,6 | 13500 руб. |
 | Насос пластинчатый БГ 12-42 | 3,84 кВт | 17 | 10 | 1500 | 3,6 | 13500 руб. |

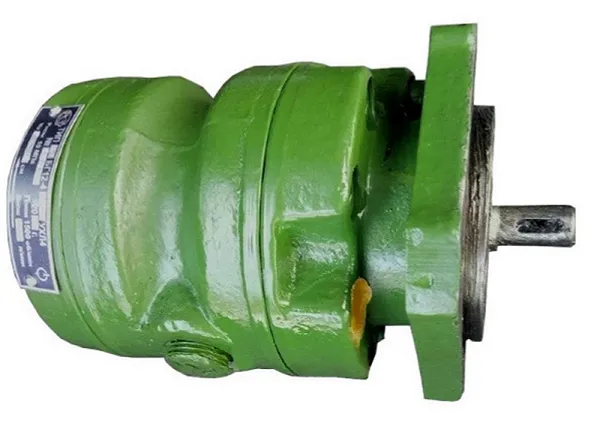

Насос пластинчатый 6БГ 12-41А — нерегулируемый пластинчатый насос двухкратного действия серии БГ12-4 на номинальное давление 10 МПа с постоянным направлением потока, для гидросистем металлорежущих станков и других машин. Ниже — параметры из руководства по эксплуатации изготовителя. На странице — паспортные данные, пересчёт подачи на другие обороты, подбор двигателя, требования к рабочей жидкости, монтаж и возможные неисправности именно этого исполнения.
| Параметр | Значение |
|---|---|
| Модель | 6БГ 12-41А |
| Исполнение | двухпоточный насос: два независимых потока |
| Рабочий объём, см³ | 5 + 5 |
| Номинальная подача, л/мин (поток 1 + поток 2) | 6 + 6 |
| Номинальное давление на выходе, МПа | 10 |
| Номинальная частота вращения, об/мин | 1500 |
| Частота вращения (макс. / мин.), об/мин | 1600 / 600 |
| Номинальная мощность, кВт | 3,7 |
| Коэффициент подачи, %, не менее | 80 |
| КПД, %, не менее | 53 |
| Климатическое исполнение | УХЛ, категория размещения 4 |
Обозначение 6БГ 12-41А: «БГ12-4» — нерегулируемый пластинчатый насос двухкратного действия, последние цифры и буквы — типоразмер (41Б — 3,3 л/мин, 41А — 6,0, 41 — 10,5, 42 — 17,0 л/мин). Число перед «БГ12» — условное обозначение подачи второго насоса двухпоточного исполнения; двухпоточный насос подаёт масло двумя независимыми потоками. Правое вращение — без обозначения, левое — «Л».
Номинальные подачи потоков двухпоточного насоса Насос пластинчатый 6БГ 12-41А — 6 и 6 л/мин при 1500 об/мин, суммарно 12 л/мин. Каждый поток работает независимо и подаёт масло в свою магистраль. При другой частоте вращения подача пересчитывается пропорционально: на 600 об/мин ориентировочно 2,4 и 2,4 л/мин, на 1600 об/мин — 6,4 и 6,4 л/мин. Коэффициент подачи по паспорту — не менее 80 %.
Номинальное давление на выходе — 10 МПа (100 бар, около 102 кгс/см²). Давление на входе в насос (абсолютное) — от 0,08 до 0,12 МПа. Гидравлическая мощность потока при номинальных параметрах N = p·Q/600 ≈ 2 кВт. Номинальная (потребляемая) мощность по паспорту — 3,7 кВт; разница с гидравлической мощностью — потери в насосе (КПД не менее 53 %).
Номинальная частота вращения Насос пластинчатый 6БГ 12-41А — 1500 об/мин, поэтому его соединяют с четырёхполюсным двигателем на 1500 об/мин напрямую или через передачу. По мощности и синхронным оборотам ориентир — двигатель АИР 100L4 (4 кВт). Не ставьте двигатель «в обрез»: пуск на холодном масле и скачки давления дают пиковую нагрузку выше номинальной; насос и двигатель соединяют так, чтобы валы были строго соосны.
Насос пластинчатый 6БГ 12-41А рассчитан на минеральные масла кинематической вязкостью 17–213 мм²/с при температуре 10–50 °C; класс чистоты не грубее 12 по ГОСТ 17216-71, тонкость фильтрации 25 мкм. Масло, сливаемое из системы в бак и поступающее затем во всасывающую линию, должно быть свободно от нерастворённого воздуха: сливной отсек бака удобно отделить перегородкой.
В корпусе вращается ротор с радиальными пазами, в которых скользят пластины; центробежная сила и давление масла прижимают их к внутренней поверхности статора. Камеры между пластинами на стороне всасывания растут и заполняются маслом, на стороне нагнетания уменьшаются и вытесняют масло в линию. Насосы БГ12-4 — двухкратного действия: за один оборот каждая камера дважды всасывает и дважды нагнетает масло. В двухпоточном исполнении в одном корпусе работают две независимые насосные секции с отдельными всасывающими и напорными каналами.
Всасывающую линию делают короткой и герметичной; её конец погружают в масло достаточно глубоко и срезают под углом 45°, чтобы не подсасывать воздух. Перед пуском проверьте направление вращения вала по стрелке на корпусе насоса: неверное направление приводит к тому, что насос не нагнетает масло. Валы насоса и двигателя сцентрируйте. Давление на входе в насос не должно выходить за паспортные пределы.
| Проявление | Вероятная причина | Способ устранения |
|---|---|---|
| Насос не нагнетает масло | Неправильное направление вращения вала; низкий уровень масла в баке; засорение всасывающей трубы | Изменить направление вращения; долить масло; прочистить трубу |
| Насос нагнетает масло, но не развивает давления | Неисправен предохранительный клапан; утечки в узлах гидросистемы | Отрегулировать или промыть клапан; устранить утечки |
| Повышенный шум, толчки | Попадание воздуха через соединения всасывающей линии или манжету; несоосность валов; пузырьки воздуха в масле | Подтянуть соединения; сцентрировать валы; проверить уровень масла |
| Наружные утечки | Износ или повреждение уплотнений, манжеты вала | Заменить уплотнение или манжету |
В комплект входят насос в сборе и документы: руководство по эксплуатации (допускается один экземпляр на партию насосов, отправляемых в один адрес), свидетельство о приёмке, свидетельство о консервации и упаковке. Чертежи деталей поставляются по требованию потребителя за отдельную плату.
Типичная ошибка при выборе — подбирать 6БГ 12-41А только по названию, не сверив подачу 6 л/мин на реальных оборотах привода и номинальное давление 10 МПа. Ещё одна ошибка — недостаточная фильтрация масла: абразив быстро изнашивает пластины и статор.
Ближайшие по подаче исполнения этого типа:
Номинальная подача 6 л/мин при 1500 об/мин; второй поток — 6 л/мин.
Номинальное давление на выходе — 10 МПа (100 бар). Предохранительный клапан настраивают не выше этого значения.
По мощности и частоте вращения — АИР 100L4 (4 кВт, 1500 об/мин).
Минеральное масло вязкостью 17–213 мм²/с при температуре 10–50 °C; рекомендованы масла ИГП-38 и ВНИИ НП-403 с тонкостью фильтрации 25 мкм.
Цена Насос пластинчатый 6БГ 12-41А указана на этой странице; наличие и срок поставки уточняйте у менеджера. Доставка по России и странам СНГ. Другие пластинчатые насосы этого типа — в разделе Насос БГ12-41, БГ12-42 пластинчатый нерегулируемый; общий каталог — гидравлика.
